Газовые котлы для воздушного отопления для частного дома


Особенности конструкции лопастей

Относительно конструктивных особенностей лопастей будущего генератора следует отметить, что они не должны быть слишком длинными, а их общее количество обычно не превышает трёх. Подобный выбор объясняется тем, что вес вращающихся элементов в этом случае будет меньше, и риск их разрушения резко снижается.
Обратите внимание! В ряде промышленных образцов используются длинные и сравнительно тяжёлые лопасти, но при этом в их конструкции предусмотрен изменяющийся угол наклона плоскости вращения. Такое устройство подвижного механизма позволяет менять обороты с одновременным снижением уровня шумности

Такое устройство подвижного механизма позволяет менять обороты с одновременным снижением уровня шумности.

Примерная стоимость самого недорого образца промышленной ветроустановки мощностью до 1 кВт составляет около 50-ти тыс. руб. и более. Для большинства пользователей такая сумма оказывается абсолютно «неподъёмной». Этим объясняется желание многих из них попытаться изготовить ветряной агрегат самостоятельно, воспользовавшись возможностями старого, но ещё рабочего автогенератора.

Делаем воздушное отопление частного дома своими руками: инструкция с видео

Прежде чем приступить к монтажу отопительной системы по канадской методике, нужно грамотно выбрать оборудование и необходимые элементы: тепловой генератор, элементы крепления, герметик, воздуховоды, армированной скотч, решётки и ещё многое другое. На первом этапе работы следует установить магистральный подающий воздуховод.

Дальше от него надлежит произвести разводку небольших воздуховодов (гибких). Это делается так, в подающем воздуховоде нужно будет вырезать небольшие круглые отверстия, в них надобно установить врезки и хорошенько закрепить их при помощи скотча как показано на фото ниже.

Собранные воздуховоды потом крепят под потолком и скрывают под каркасом подвесной конструкции. Подвесной каркас для устройства потолка позволяет надёжно скрыть не только воздуховоды, но и проводку, разные коммуникации, это очень удобно при создании интерьеров.

Нужно сказать, что самостоятельно организовать такую конструкцию и каркас совсем не сложно, здесь главное знать обо всех нюансах, сложностях и подводных камнях, с которыми возможно вам придётся столкнуться при таком методе устройства.

Если вы до сих пор не решили, какая отопительная система лучше всего подойдёт для обогрева вашего дома, тогда посмотрите видео:

Нормы оборота воздуха

Согласно СНиП 2.04.05-91 общая норма воздухооборота составляет от 35 % в час, то есть полное замещение отработанного воздуха должно происходить в течение 3 часов. При этом в помещение должно поступать не менее 30 м3/час воздуха на одного человека. Для кухни этот показатель увеличен до 60 м3/час при наличии электроплит, и до 90 м3/час, если используется 4-х конфорочная плита.

котел воздушный отопительный

Дополнительно в помещении должны быть оборудованы форточки или откидные фрамуги на окнах, чтобы можно было проветрить комнату и впустить не менее 180 м3/час свежего воздуха. Иногда для этих целей служит вытяжка.

В санузлах и ванных комнатах нормы воздухооборота составляют по 25 м3/час на каждое помещение. В совмещенных санузлах норма увеличивается вдвое.

Принципы проектирования системы

При проектировании систем воздушного отопления учитывают множество важных факторов. Прежде всего, это потребность каждого отдельного помещения в тепле, а также потери тепла для каждой комнаты. Двери, окна, вентиляционные отверстия и прочие объекты способствуют тому, чтобы драгоценные килоджоули тепловой энергии уходили наружу.

Булерьян для воздушного отопления

Печь-булерьян – экономичный вариант нагревателя, который можно использовать для организации воздушного отопления. Отличным решением может стать и дровяная печь длительного горения

Важнейший момент – наличие качественного утепления здания. Если в доме стоят пластиковые окна, хорошие двери, а его фасад надежно утеплен, потери тепла будут меньше, а затраты на отопление удастся заметно сократить. Если речь идет о реконструкции здания, начать следует именно с проектирования утепления.

После того, как соотнесена потребность в тепловой энергии и ее затраты, рассчитывается мощность нагревательного оборудования и выбирают его тип. Затем просчитываются параметры потока горячего воздуха. Выполняют специальные аэродинамические расчеты, чтобы вычислить необходимые размеры воздуховодов.

Решетка воздуховода

Предварительно рассчитать мощность оборудования можно, ориентируясь на следующие цифры: для обогрева каждых 10 кв. метров помещения понадобится около 0,7-0,8 кВт тепла. Это при условии, что дом качественно утеплен, иначе понадобится более мощное оборудование. Но полное проектирование и подробные расчеты лучше поручить опытному инженеру.

Неправильные расчеты могут сказаться на состоянии готовой системы очень печально. Для непрофессионально спроектированной системы воздушного отопления характерны такие проблемы, как частые поломки оборудования, перегрев воздуха в помещениях, перегрев оборудования, сквозняки, повышенный уровень шума.

Одновременно с проектированием системы воздушного отопления имеет смысл продумать и расстановку стационарных предметов мебели в доме. Приточные и вытяжные решетки должны располагаться в местах, удаленных от постоянного присутствия людей.

Они также не должны быть скрыты под шкафами, тумбами или другими объектами, которые затрудняют свободное перемещение воздушных масс.

В многоэтажном частном доме вытяжные решетки рекомендуется располагать таким образом, чтобы на верхних этажах остывший воздух отбирался в систему сверху, а на нижних этажах – снизу. Это обеспечит более равномерное распределение тепла по всем помещениям. Подробнее о том, как правильно произвести расчет воздушного отопления читайте в этом материале.

Галерея изображений

Фото из

Наклонное направление воздушного потока

Схема действия наклонной подачи теплого воздуха

Горизонтальное направление подачи тепла

Вертикальная поставка теплого воздушного потока

Воздушное газовое отопление дома более экономичное, чем прочие системы отопления

Воздушное газовое отопление дома наиболее экономичное среди всех других систем воздушного отопления – если конечно речь идет о магистральным газе. При этом вообще любое воздушное отопление более экономичное, чем другие виды отопления. Почему это так? Причин несколько.

Во-первых, воздушное отопление вообще, и газовое в том числе, греет в основном только воздух в доме, а не стены или пол. Если установить в доме водяное отопление, то оно в большей степени будет греть стены, от которых уже будет нагреваться воздух. То же самое касается и отопления теплыми полами – сначала придется прогреть весь пол, и только потом уже от него нагреется воздух. Поэтому для водяного отопления или отопления теплыми полами потребуется большая мощность нагревателей, и работать им придется гораздо дольше, поскольку стены дома обычно прогреваются несколько дней, а воздух можно нагреть за пару часов.

Во-вторых, и теплые полы, и водяные радиаторы – это местные источники тепла, они нагревают стены и воздух только вблизи себя. Это приводит к тому, что температура воды в радиаторах отопления или теплых полах должна быть достаточно высокой, обычно 50…60 градусов. Нагретый радиаторами или теплыми полами воздух распространяется по дому естественным путем, так сказать, самотеком. А в системе воздушного газового отопления работать будет только один нагреватель, и нагретый воздух с помощью вентилятора будет быстро доставлен в каждый уголок дома. Кроме того, воздухообмен в доме с установленной системой воздушного отопления за счет наличия в системе вентилятора будет более интенсивным, чем при естественном движении воздуха, а значит и нагреватели будут работать намного эффективнее, не тратя мощность зря.

В-третьих, система воздушного отопления является одновременно и системой вентиляции, постоянно обеспечивая в доме свежий воздух. Причем именно в том количестве, которое нужно для комфортного проживания. Если у вас в доме не будет принудительной вентиляции, то вам придется либо страдать от духоты, либо открывать форточки и проветривать комнаты. При открытых форточках большое, и более того, никак не контролируемое количество нагретого воздуха будет просто выброшено на улицу. Т.е. вы будете платить за отопление не только своего дома, но и фактически улицы. Оно вам надо? Ведь улицу вы все равно таким способом не нагреете. А с воздушным газовым отоплением проветривать дом не придется, в нем и так будет достаточно свежего воздуха. И как было сказано выше, воздуха для вентиляции будет именно столько, сколько нужно – т.е. на улицу будет выброшен только тот оптимальный минимум нагретого воздуха, без которого не обойтись. И ни кубометром больше.

В настоящее время КПД воздушного газового отопления дома составляет 80…90%, а в последние годы даже больше, КПД самых современных газовых печей воздушного отопления уже доведено до 93..96%. Что гораздо эффективнее, а значит и экономичнее, чем КПД систем водяного отопления.

Кроме того, системы воздушного отопления обычно работают под управлением современного электронного программируемого термостата. Если вы бываете в своем загородном доме только на выходных, то легко можете запрограммировать ваш термостат так, что в ваше отсутствие в доме будет поддерживаться минимально необходимая температура, например 10…12 °С, что обойдется дешевле, чем постоянно греть дом до 21..22 °С. А к вашему приезду дом будет прогрет до нужной комфортной температуры.

В-четвертых, монтаж систем воздушного отопления легче, чем монтаж водяного отопления, поскольку монтировать воздуховоды несколько проще, чем трубы отопления. При этом если вдруг воздуховод чем-то повредить, то ваш дом не зальет водой сверху донизу, и ковры или мебель с электроникой не пострадают.

В среднем можно говорить, что установить в доме воздушное отопление вообще, и воздушное газовое в том числе, обойдется примерно в 1,5 раз дешевле, чем водяное отопление. Это для небольших загородных домов. Для просторных коттеджей эта цифра будет еще выше, и не в пользу водяного отопления.

Ежегодные затраты на отопление дома воздушным газовым отоплением в среднем ниже на 20…30%, чем затраты на отопление такого же дома, но водяным отоплением с радиаторами, либо теплыми полами.

В-пятых, если ваш дом построен по современной энергосберегающей технологии, например из канадских sip-панелей или панелей Экопан, то это так называемый дом-термос, в который не поступает свежего воздуха (иначе уровень энергосбережения резко снизится). И если вы решили установить в таком доме водяное отопление, то вам придется еще и тратиться на установку системы вентиляции. А при установке в доме воздушного газового отопления вы одновременно получите и систему вентиляции. Что в итоге обойдется вам дешевле.

В-шестых, если вы захотите иметь в своем доме максимально возможный уровень комфорта и установить себе кондиционер и увлажнитель воздуха, то при наличии в доме воздушного газового отопления вам будет достаточно купить один канальный кондиционер, и один канальный увлажнитель, что в итоге обойдется гораздо дешевле, чем покупать сплит-системы в каждую комнату.

Есть у воздушного газового отопления дома и другие преимущества – например, установка рекуператора или теплового насоса, что еще больше может повысить экономичность отопления. Но это тема отдельных статей. Кроме того, воздушное отопление магистральным газом достаточно экономичное и само по себе, рекуператор тут много не наэкономит.

Все описанные причины и привели к тому, что американцы и канадцы давно уже отказались от водяного отопления в пользу воздушного газового отопления дома как более экономичного. Что не говори, а считать деньги они умеют. Не стоит также забывать, что в цивилизованных странах при использовании более эффективного и энергосберегающего отопления по местным законам полагаются налоговые скидки. В нашей стране таких законов к сожалению пока нет, у наших депутатов есть гораздо более важные и актуальные проблемы. Например, поднимать себе зарплату и бороться с Интернетом.

Но не только более высокая эффективность и экономичность обусловили широкое распространение воздушного газового отопления в Америке и Канаде. Потому что воздушное отопление способно еще и обеспечить более высокий уровень комфортного проживания в собственном доме.

Воздушный обогрев, комбинированный с вентиляцией

Как правило, воздушное отопление и система вентиляции функционируют автономно, не взаимодействуя друг с другом. Совмещение двух отдельных контуров в единую систему иногда позволяет повысить эффективность отопления и снизить теплопотери.

воздушный обогрев помещений

Стоит отметить, что такой подход целесообразен для обогрева небольших помещений, например гаражей или мастерских, которые используются лишь время от времени. При этом применяются компактные устройства с вентилятором для воздушного отопления, которые работают от электричества или дизельного топлива. Именно вентилятор нагнетает теплый воздух в помещение.

В больших жилых домах такие установки не применяются, поскольку они неэкономичны и неэффективны.

Что такое воздушное отопление дома

При наличии в доме системы воздушного отопления, например Антарес Комфорт, Lennox, Nordyne или любой другой обогрев происходит за счет подачи в каждую комнату дома теплого воздуха. Затем воздух, отдавший нужное тепло, удаляется из комнат, а взамен в комнаты поступает новая порция теплого воздуха. И так происходит постоянно, цикл за циклом.

Для того, чтобы в комнаты дома подавался теплый воздух, любая система воздушного отопления должна состоять как минимум из 3 частей:

  1. Нагреватель, чтобы воздух нагреть.
  2. Систему воздуховодов, по которым нагретый воздух должен быть доставлен в каждую комнату дома
  3. Вентилятор, который обеспечивает доставку по воздуховодам нагретого воздуха в каждую комнату дома

На нашем сайте есть статья Классификация систем воздушного отопления, в которой более подробно рассказано о том, какое бывает воздушное отопление.

Например, есть местное воздушное отопление, которое обогревает только одно помещение или комнату – в этом случае система воздуховодов не нужна. Пример местного воздушного отопления – всем известный тепловентилятор. Впрочем, тепловентилятор – это самый примитивный пример воздушного отопления, выполняющий только одну задачу – нагреть помещение. О каком-либо приемлемом комфорте в данном случае речи не идет. Тепло и ладно.

Если же вернуться к американцам и канадцам, то в их домах используют централизованное воздушное газовое отопление, которое, в отличие от тепловентилятора, обогревает сразу весь дом, а не только одну его комнату. Возможности централизованного воздушного газового отопления дома намного больше – это может быть сразу и отопление, и вентиляция, и очистка воздуха, и кондиционирование, и увлажнение со стерилизацией и даже интеллектуальное управление всей системой – т.е. централизованное воздушное газовое отопление дома способно обеспечить максимальный уровень комфорта. Но, как уже было сказано, к комфорту мы вернемся немного позже.

Централизованное воздушное газовое отопление дома имеет все 3 необходимые составляющие воздушного отопления – и нагреватель (газовую печь воздушного отопления), и вентилятор, и систему воздуховодов.

На рисунке ниже изображена схема классического централизованного американского воздушного газового отопления дома Goodman (с газовой печью воздушного отопления – фурнасом):

схема воздушного газового отопления

В подвале устанавливается газовая печь воздушного отопления со встроенным вентилятором-улиткой, на нее может быть установлен внутренний блок канального кондиционера 2 (американцы не мыслят себе жизни без кондиционирования, но в нашей стране при желании кондиционер можно и не ставить). Далее либо к внутреннему блоку кондиционера, либо непосредственно к печи воздушного отопления крепится большой магистральный воздуховод (красный), по которому вентилятор гонит нагретый печью воздух в дом. К магистральному воздуховоду крепятся прямые воздуховоды 5, по которым нагретый воздух попадает в каждую комнату дома. Из комнат остывший воздух забирается через обратные воздуховоды 4, которые крепятся к обратному магистральному воздуховоду (голубому). На концах как прямых, так и обратных воздуховодов монтирую вентиляционные решетки – для красоты. Современные вентиляционные решетки весьма элегантны, легко вписываются в интерьер и даже дополняют его. Обратный магистральный воздуховод через фильтр для очистки воздуха 3 крепится к печи воздушного отопления 1, замыкая таким образом систему прокачки воздуха в кольцо. Получается, что печь воздушного отопления с помощью встроенного вентилятора постоянно прогоняет через себя воздух вашего дома, и постоянно подогревает его (а при наличии кондиционера и охлаждает летом).

На схеме не показан еще один воздуховод – вентиляционный. Он крепится к обратному магистральному воздуховоду. По вентиляционному воздуховоду в дом подается небольшая часть свежего воздуха для вентиляции. Поскольку вентиляционный воздуховод крепится к обратному магистральному воздуховоду, то уличный воздух сначала очищается фильтром 3, затем нагревается печью воздушного отопления и только потом подает в комнаты вашего дома, уже нагретый и очищенный. Печь воздушного отопления 1 работает на газе, поэтому к ней обязательно крепят дымоход 9, по которому продукты горения выбрасываются на улицу. При желании иметь более высокий уровень комфорта и более здоровый воздух в доме, на магистральные воздуховоды устанавливают увлажнитель 10, который соответственно увлажняет воздух, что особенно актуально зимой, когда воздух в наших квартирах и домах очень пересушен, что весьма неблагоприятно сказывается на здоровье людей и комнатных растений. Домашние питомцы также могут страдать от сухого воздуха.

Теперь, ознакомившись с общей схемой работы воздушного газового отопления дома, можно понять, почему системы воздушного отопления более экономичные и обеспечивают лучший уровень комфорта, чем любое другое отопление.

Как работает оборудование для обогрева воздуха?

Сегодня выпускается 2 основных разновидности таких отопительных устройств:

  1. Гравитационные – после нагрева воздух циркулирует за счет естественной тяги. Главный плюс – отсутствие потребности в дополнительной электроэнергии.
  2. С принудительной вентиляцией – обеспечивают не только подачу тепла, но и тягу за счет наличия вентилятора. Модели этого класса равномерно распределяют тепловые потоки по зданию даже при наличии сквозняков.

Качественная система воздушного отопления позволяет создать в доме или на предприятии комфортный микроклимат, который позволит сохранить здоровье людей и работоспособность другой аппаратуры, размещенной в здании.

Виды газовых теплогенераторов

Газонагреватели для отопления делятся на мобильные и стационарные. Последние в свою очередь подразделяются на подвесные и напольные. При этом мобильные агрегаты менее распространены, потому что для их работы используются газовые баллоны, что не всегда удобно и возможно обеспечить. Именно поэтому такие приборы применяются только в крайних случаях, например, когда основное отопление в помещении отключено, и нужно срочно его обогреть при резком снижении температуры на улице. Также такие агрегаты применяют в качестве основного отопления в регионах с коротким зимним сезоном.

Стационарную разновидность нагревателей применяют в разных сферах. Навесные теплогенераторы навешиваются на стены внутри и снаружи помещений. Приборы напольного типа в зависимости от особенностей сборки бывают горизонтальные и вертикальные. Первые чаще применяются в невысоких помещениях, а вторые подходят для установки в частном доме или на улице. Напольные приборы удобно использовать для обогрева небольших комнат, установив их на входе-выходе в отапливаемую зону.

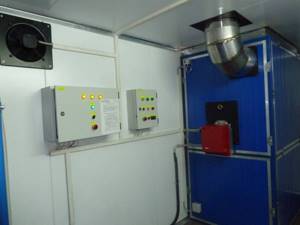

Устройство газовых теплогенераторов

Газовый теплогенератор является нагревателем, который подогревает теплоноситель (воздух) до необходимой температуры.

Его устройство следующее:

  1. Воздушный вентилятор предназначен для бесперебойной подачи воздушных масс и удаления отработанного воздуха из системы. Отработанный воздух выводится вверх.
  2. Посредством газовой горелки осуществляется сгорание топлива и нагрев теплоносителя.
  3. Полное сгорание теплового источника происходит в камере горения. Если топливо сгорает полностью без остатка, то объем углекислого газа, который выбрасывает система, небольшой.
  4. Предназначение теплообменника заключается в обеспечении нормального теплообмена между помещением и теплогенератором. Кроме этого, теплообменник защищает отопительное оборудование от перегрева.
  5. Для отведения нагретого воздуха в помещение используются воздуховоды.

Принцип работы подобного отопительного оборудования заключается в следующем: вентилятор втягивает холодный воздух в прибор, он нагревается в процессе сгорания топлива до необходимой температуры и выводится по воздуховодам в помещение.

Процесс работы газового нагревателя можно разделить на следующие этапы:

  • холодный воздух с улицы или помещения втягивается вентилятором в прибор и попадает на нагревательный элемент;
  • поскольку в камере сжигания постоянно сгорает газ, выделяется тепловая энергия, которая и нагревает воздух;
  • после этого вентилятор подает нагретый воздух в теплообменник;
  • воздушные потолки распределяются по системе воздуховодов за счет использования воздушных клапанов;
  • через решетки нагретый воздух подается в помещение и постепенно нагревает его.

Расчет и выбор газового генератора

Чтобы эффективность работы системы была достаточной, воздухонагреватель газовый для воздушного отопления должен быть правильно подобран

Для этого в первую очередь нужно обратить внимание на размер теплообменника. Габариты теплодержателя должны на 1/5 часть быть больше, чем размеры горелки

Для правильного выбора газового генератора нужно рассчитать его мощность. Для этого используют формулу – Р=VхΔTхk/860, где:

  • V в м3 обозначает отапливаемую площадь постройки;
  • ΔT в °C – это разница температур воздуха в доме и за его пределами;
  • K – это показатель теплоизоляции дома (число можно подобрать по справочнику);
  • 860 – это число является коэффициентом, позволяющим перевести килокалории в кВт.

Мощность прибора подбирается в соответствии с полученным значением. Как правило, рабочая мощность оборудования указывается в его технических характеристиках.

Для бесперебойной работы нагревательного оборудования для воздушного отопления необходимо обеспечить непрерывную подачу воздуха в прибор. С этой целью должна быть грамотно обустроена система вентилирования сооружения. Если с вентиляцией есть проблемы, то лучше использовать прибор подвесного типа, который забирает воздух с улицы.

Стоимость

Теплогенератор не обязательно делать самостоятельно. В продаже существуют уже готовые аппараты. Напоследок я приведу стоимость некоторых популярных моделей:

МодельЦена в рублях
ВТГ 5,5 кВт76400
НТГ-11 10,1 кВт115000
EUROMIX REV 100, 100 кВт472000
Euronord Н 50 для помещений площадью до 7500 м2240 000

Вот и вся информация о том, что такое теплогенератор.

Примерная цена воздушного отопления в частном доме

Варианты, руб.
Площадь, м2«Старт»«Старт+»«Климат»
100430 000560 000710 000
150525 000650 000820 000
200595 000715 000915 000
300850 000990 0001 300 000
4001 030 0001 170 0001 550 000
Заказать

Вариант «Старт» включает в себя: вентиляцию, отопление и очистку воздуха.

Вариант «Старт+» включает в себя: пакет «Старт», увлажнитель воздуха и повышенную очистку воздуха.

Вариант «Климат» включает в себя: пакет «Старт+», охлаждение воздуха (кондиционрирование).
