Хозяева частных домов, которые не имеют возможности установить газовое оборудование, могут попробовать вариант обогрева с комбинированной системой отопления. Такое отопление обогревает помещение, качественно, и создает в нем комфорт и уют.

Комбинированная система отопления

Особенности работы смешанной системы обогрева

Прежде чем приобретать котел отопления для дачи или для частного дома, необходимо провести ознакомление с параметрами мощности устройства. При проектировании таких работ учитываются – площадь помещения и потребности отопления. Рассматриваются различные комбинации систем отопления, имеющие три принципа:

  • тепловая энергия может добываться из разных источников;
  • она генерируется, сохраняется и преобразуется. В последующем ее рационально используют;
  • комбинированную систему отопления можно создавать в начале построения объекта или уже законченном жилом помещении.

Довольно часто можно встретить в частных домах смешанную отопительную систему. Это очень удобно и дает возможность переключения между разными видами топлива.

Процесс переключения между видами топлива не занимает много времени. Особых изменений в настройках оборудования не происходит. Даже по причине разной цены на топливо, такой вариант более приемлем.

Схема комбинированной системы отопления

Газовое + дизельное отопление

Такая комбинированная система отопления – это очень распространенный способ обогрева. И это обусловлено тем, что переход с одного топлива на другое производится только таким действием, как замена горелки. Горелка идет в комплекте к устройству. При замене не нужно производить сложные операции по настройке, а инструкция ответит на все вопросы. Простота такой операции объясняется тем, что для газа и дизельного топлива применяется одна и та же камера сгорания.

Если оценивать с технической точки зрения, то это очень эффективное совмещение, хоть стоимость солярки отличается от стоимости газа.

Ресурс работы устройства зависит, в основном, от такого параметра, как качество теплообменника. Этот элемент может быть выполнен из чугуна, стали, быть совмещенным или раздельным. Многие пользователи такой системы говорят, что если у вас рядом с домом проходит газовая магистраль, то лучше не просто оборудовать водяное отопление, а сделать комбинированное отопление дома газом и соляркой. Это дешево не только при приобретении, но и в дальнейшей работе.

Конструкционные особенности

Котел отопления имеет несколько камер сгорания, как правило, две, для разных видов топлива. Один отсек, к примеру, твердотопливный, второй жидкостный (дизельное топливо или антифриз). Такое сочетание дает возможность подключения автономной линии и установки индивидуальной температуры на любом участке комнаты. Например, одна линия подает тепло на радиаторы, другая на теплый пол.

Последние модели комбинированного отопления в частном доме имеют в наличии ТЭНы для обогрева электричеством. Также встречаются виды с газовыми горелками или с отсеками для солярки. Достаточно лишь повернуть переключатель в нужное положение. Для экономии рекомендуется применять тепловой аккумулятор. Целесообразнее применение его в дровяном котельном оборудовании. При использовании твердых видов топлива, мощность котельного оборудования не регулируется, и помещение очень сильно нагревается. Именно для этих целей нужен тепловой аккумулятор. Он выполняет некоторые функции:

Рекомендуем: Особенности комбинированного отопления вагонов

  • консервирует избыточное тепло;
  • в случае нехватки температуры в ГВС или системе, происходит разконсервация.

Благодаря этому отпадает нужда в постоянном переключении котла. Достаточно включить его один раз.

Подключение нескольких котлов или источников тепла

Ставить несколько котлов в одну систему отопления заставляет холодный климат и нестабильная работа электросетей. Хорошо, конечно, иметь автоматизированный котел, но до тех пор, пока не отключат электричество и автоматика перестанет работать. Если при этом на улице -20°C или ниже, даже несколько часов простоя могут обернуться размерзанием системы. Поэтому часто в параллель с электроавтоматизированным котлом ставят энергонезависимый твердотопливный.

Схем подключения двух котлов в одну систему отопления много, но проще всего реализуется эта идея с использованием теплоаккумулятора. В таком случае возможна как работа одного котла, так и обоих сразу, что может стать выходом при аномальных холодах. Чем еще хороша эта схема, так это тем, что подключать можно и теплый пол, и отопление. А также с легкостью можно добавить один из альтернативных источников тепла. Наиболее популярны последнее время солнечные радиаторы. Их подключают к свободным входам теплоаккумулятора.

Разновидности комбинированной системы отопления

Комбинированная система обогрева частного дома может иметь в своем составе различные теплоносители, благодаря которым устройства можно разделить на следующие виды:

  1. газовое плюс дизельное котельное оборудование. Такая конструкция моет быть чугунной или стальной, либо совмещает оба материала. Хозяева частных домов, имеющие поблизости газопровод, используют совмещённые котлы – солярка плюс газ. Такая модель котлов очень экономичная;
  2. газовое плюс твердотопливное оборудование. Эта система объединяет в себе газ в смеси с твердым топливом. Такое оборудование моет быть многотопливным, так как имеется возможность использования дров и угля. Данное комбинированное оборудование не совсем эффективно. В устройстве отсутствует автоматическое переключение. Даже потому, что конструкция довольно сложная, такой аппарат пользуется спросом ввиду своей не низкой и выгодной цены;
  3. твердотопливное плюс электрическое оборудование. Комбинированное отопление частного дома дрова и электричество для обогрева помещения, такую комбинацию очень часто можно увидеть на дачных домовладениях. Подключение питания проходит к электричеству – 220 или 380 Вольт, мощностью 5-8 кВт. Пока хозяева находятся в особняке, то общий обогрев проводится дровами или углем, после выезда и сгорания топлива температура в котле опускается и срабатывает реле, включающее электрическое оборудование. Таким образом, в период отсутствия хозяев, система сама поддерживает нужную температуру в помещении. Такой аппарат стоит не дешево, но результат того стоит. Зато можно будет абсолютно уверенным в надежности устройства;
  4. газовое плюс твердотопливное и электрическое оборудование. Пожалуй, данный вид комбинированных котлов отопления для частного дома можно по праву назвать самым лучшим. Потому как он работает уже от трех видов топлива, значит, эффективность системы обогрева возрастает. Такая конструкция может быть установлена в любой местности, но обязательно оснащенной газопроводом. Если по каким-либо причинам возникнут перебои с газом и электричеством, владельцы всегда смогут применить любой вид твердого топлива;
  5. пиролиз плюс электроды. Такое устройство подходит для отопления загородного дома. Комбинируя пиролизный и электродный котел, становится возможным поддержания нужной температуры помещения, даже в отсутствие хозяев. Система состоит из двух многотопливных аппаратов и пользуется большой популярностью.

Твердотопливное и электрическое отопление

Вариант 1: конвекционное и внутрипольное отопление

Устройство

В одном отопительном контуре одновременно или поочередно работают радиаторы и теплый пол. Такая схема работы может быть реализована двумя способами:

СхемаОписание

Теплый пол запитан от обратки радиаторов. При этом температура обратки на выходе из высокотемпературного контура не должна быть выше 40 градусов, а котел должен иметь возможность работать при температуре обратного трубопровода около 30 °С. Из современных котлов на это способен только газовый конденсационный.
Очевидный недостаток такой схемы — невозможность независимой работы контуров: если отключить радиаторы, то температура теплоносителя будет слишком высокой для теплого пола, а без внутрипольного контура вырастет до неприемлемых для котла значений температура обратки на его входе.

Теплый пол подключен независимо от радиаторов через трехходовой смеситель. В зависимости от температуры на выходе внутрипольного контура смесительный клапан открывается или закрывается, увеличивая или уменьшая количество горячего теплоносителя с подачи в контуре с рециркуляцией.
Рециркуляцию теплоносителя в низкотемпературном контуре обеспечивает собственный циркуляционный насос. Схема работает с любым котлом, контуры радиаторов и теплого пола могут включаться и отключаться независимо друг от друга.

Какие материалы стоит предпочесть при монтаже такой системы своими руками?

Трубы:

  • Для радиаторного отопления — недорогой полипропилен с армированием алюминием. Температура в автономном контуре не поднимается выше 80 °С, а давление — выше 2,5 кгс/см2, что с запасом перекрывается допустимыми для полипропиленовых труб эксплуатационными параметрами. Армирование уменьшает удлинение трубопроводов при нагреве: у неармированного полипропилена оно равно 6,5 мм/погонный метр при нагреве на 50 градусов, у армированного алюминиевой фольгой — 1,5 мм;

При нагреве жестко закрепленные неармированные трубы из полипропилена пойдут волной вследствие удлинения.

  • Для контура теплого пола — сшитый или термомодифицированный полиэтилен. Трубы поставляются в бухтах длиной до 200 метров; это позволяет вывести все соединения за пределы стяжки.

Укладка труб водяного теплого пола в стяжку. Для внутрипольного отопления используется труба из термомодифицированного полиэтилена PE-RT.

Радиаторы: алюминиевые секционные. Инструкция связана с тем, что они сочетают высокую теплоотдачу (до 210 ватт на секцию) с низкой стоимостью (от 240 рублей/секция).

Алюминиевый радиатор обеспечит оптимальный баланс цены и теплоотдачи.

Преимущества

Недостаток радиаторного отопления — в нерациональном распределении температур в отапливаемом объеме. Воздух под потолком на несколько градусов теплее, чем над полом. Но пространство под потолком — необитаемое, и его нагрев дает лишь увеличение теплопотерь через потолок и верх стен.

Теплый пол экономичнее: он греет комнату снизу; по мере приближения к потолку температура падает. Снижение средней температуры в отапливаемом объеме приводит к уменьшению суммарных теплопотерь.

Температура воздуха в отапливаемом помещении при конвекционном и внутрипольном отоплении.

Недостаток теплого пола — в том, что его температура ограничена значением +35-+40°С. При фиксированной площади теплообмена и ограничении температуры теплоотдача тоже ограничена, и при больших теплопотерях она может оказаться недостаточной.

Дефицит тепла помогут восполнить радиаторы. В автономном контуре они могут нагреваться до 75-80 градусов и за счет большей разницы температур с воздухом отдавать куда больше тепла, чем теплый пол с той же площадью поверхности.

Как правильно производить обогрев частного дома

При большом выборе устройств отопления нельзя не попробовать самому заняться обогревом помещения, для этого необходимо знать некоторые правила и уметь пользоваться оборудованием. В наше время, загородная жизнь стала в приоритете. Имеется круглосуточное горячее водоснабжение. Отапливать помещение стало возможным по своему желанию. Можно натопить жарко, а можно, наоборот, по прохладнее. Все зависит от желания хозяев.

Рекомендуем: Особенности комбинированного отопления вагонов

Для того, чтобы оборудовать комбинированную систему отопления, необходимо составить проект. Его должны одобрить соответствующие организации. Если же смешанный обогрев включает газовое оборудование, придется помучаться еще с другими документами и с их заверением.

Обогрев частного дома

Смешанный вид обогрева помещения частного дома – это настоящий прорыв в области обеспечения теплом. В современном котельном оборудовании применяют различное топливо – все зависит от индивидуальных потребностей. Каждый вид топлива имеет свои недостатки, но если их правильно скомбинировать, то удастся подобрать наиболее действенный вид отопления частного дома.

YouTube responded with an error: The request cannot be completed because you have exceeded your quota.

    Похожие записи
  • Как выбрать коллектор для комбинированной системы отопления?
  • Особенности комбинированного отопления вагонов

Как комбинировать отопительные приборы?

Мы привыкли, что в городских квартирах в качестве отопительного прибора повсеместно используются радиаторы центрального отопления. Именно они при централизованной подаче тепла обеспечивают в наших домах уют и комфортную температуру.

Радиаторы и тёплые полы

В последнее время к радиаторам стали добавлять теплые полы, которые работают или на воде, или на электричестве. Действительно в этом случае уровень комфорта существенно повышается из-за того, что нагрев происходит под нашими ногами, а потом тепло поднимается наверх.

Стоит помнить, что присутствие теплого пола не заставляет нас полностью отказаться от радиаторов. Сочетание этих двух видов отопительных приборов и есть тот самый комбинированный вариант системы отопления частного дома, когда достигается необходимая гармония и уют. Оптимальной считается следующая пропорция: 70% тепла в доме поступает от теплого пола, а всего лишь 30% от батарей центрального отопления. Чтобы получилось именно так, нужно теплоноситель для пола разогреть до 60°С, а тот, что поступает в радиаторы – до 75°С.

Если комбинацию теплого пола и радиаторов отопления базировать на использовании электрической энергии, то батареи будут электрическими, а пол будет прогреваться с помощью специального кабеля

В этой комбинированной системе обычно используют:

  • Электроэнергию. Для этого подпол помещают специальный греющий кабель, а в помещениях используют электрические батареи.
  • Теплоносители. Под полами прокладывают трубы, а в комнатах устанавливают обычные радиаторы.

Когда в качестве отопительной энергии используют теплоноситель, трубы можно применять самые разнообразные. В качестве материала для них используют медь, металлопластик, полиэтилен и так далее. Важно правильно рассчитать потребность в трубах, сделать обоснованную схему укладки и при проведении расчета не забыть о мощности насоса, толщине труб и силе гидравлического сопротивления. Аналогичными расчетами сопровождается и установление потребности в радиаторах для конкретного помещения.

Используя в качестве теплоносителя воду, мы будем применять для теплого пола трубы. И батареи отопления у нас будут самые обычные – с горячей водой внутри

Чтобы уменьшить сопутствующие эксплуатации комбинированных систем затраты, можно те же радиаторы установить только там, где в них есть реальная потребность: в кладовых и в некоторых других помещениях технического назначения они не нужны. Зато с наступлением настоящих морозов лучше не экономить на собственном здоровье, а прогревать помещения на полную мощность. А вот каким бывает коллектор для этой комбинации:

Подробнее о монтаже подобной системы отопления дома узнаете из нашего материала с инструкцией: .

Тёплые стены

Ещё одна возможная комбинация в системе отопления: можно вместе или вместо теплого пола использовать нагрев стен. Так же, как и в случае с полами, в конструкцию стены закладываются трубки, по которым будет циркулировать теплоноситель. При нагреве стен тепло будет распространяться равномерно, хотя сильно нагретых поверхностей в помещении и не будет.

Делая в своём доме теплые стены, следует помнить, что забивать в них гвозди, чтобы украсить их картинками или бра, нужно предельно осторожно

Распространение тепла осуществляется в основном посредством инфракрасного излучения. Такие потоки очень благосклонно воспринимаются нашим организмом. Если в качестве теплоносителя используют нагретую воду, то подключение труб осуществляется отдельными ветками с использованием лучевой схемы.

Кстати, стены могут использоваться не только для отопления, но и для охлаждения помещения. Если зимой нам необходимо тепло, то жарким летом никто из нас не откажется от прохлады, которая будет сохраняться в помещении, если по трубам пропустить холодную воду. Подобное охлаждение будет весьма кстати.

Схемы подключения

Существует несколько способов введения в эксплуатацию системы обогрева помещения такого типа.

В каждой из схем необходимо предусмотреть отсутствие частиц в трубах, иначе это приведёт к засорению элементов конструкции напольного отопления.

Через отдельный ввод

При таком способе не допускается работа циркуляционного насоса всухую. Для этого производится монтаж реле, регулирующее давление или силу потока.

А также допустимо использование накладного термостата, позволяющего блокировать работу насоса при пересечении им отметки нижнего температурного порога.

Самый эффективный вариант — установка регулятора, корректирующего температурный режим обогрева комнаты в соответствии с внешней температурой комнаты.

Через вертикальную разводку

Основная цель такой схемы — процесс восстановления существующей радиаторной системы.

Фиксируя трубы тёплого пола непосредственно к стояку, можно вдвое увеличить количество получаемого тепла. Это объясняется тем, что при одном и том же значении температуры в подающей трубе и обратке в момент перепада в трубах пола с подогревом она будет выше, чем в радиаторе.

При наличии в жилом помещении 4-х стояков теплоноситель из двух идёт транзитом, а из оставшихся — используется тёплая вода из системы центрального отопления.

Фото 1. Схема подключения водяного теплого пола к отопительной системе посредством вертикальной разводки.

Последовательность действий по данной схеме:

  • установка новых обменников теплом на место ранее используемых радиаторов;
  • параллельная фиксация вторичного контура от пола с подогревом.

Важно! При проведении процесса обязательно применение ПВХ труб одной длины

Однотрубная система

Такая схема не предусматривает регулирование расхода теплоносителя и опускание его температуры.

Водяной пол с подогревом при помощи стояка подсоединяется к центральной системе отопления. Осуществить это возможно путём замены радиатора на контур тёплого пола.

Разница тепловых нагрузок системы центрального отопления и напольного обогрева не должен быть больше 5–10 градусов.

Управление комнатной температурой в этом случае можно с помощью циркуляционного насоса и термостата.

При отсутствии теплоносителя в стояке работа насоса автоматически прекращается.

Для поддержания комфортной температуры зимой можно применять в использованной схеме пиковый электрокотел. Этот элемент сможет выполнять данную функцию с помощью термостата, при условии его соединения с центральным отоплением с одной стороны, и к полу с подогревом — с другой.

Особенности водяных теплых полов в ванной комнате

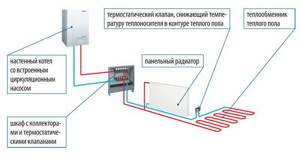

Схема-пример подключения водяного теплого пола.

Для осуществления установки водяных полов в ванной комнате, под покрытием или же на черновом полу кладут трубу требуемого диаметра. Труба, как уже было сказано, может быть в форме змейки либо спирали. Горячая вода будет подаваться в трубу из котла газовой системы отопления или центральной системы отопления. Необходимо отметить, что удобнее использовать все-таки прокладку трубы в форме змейки, т.к. в данном случае подача и возврат осуществляются параллельно. В результате охлаждение одного сектора будет всегда компенсироваться нагревом другого.

Отдав предпочтение в пользу такого теплого пола для ванной комнаты, вы обеспечите себе безопасность и экологичность системы отопления. Помимо этого, у вас появится возможность сэкономить при эксплуатации прибора.

Необходимо помнить, что установка и монтаж систем водяных теплых полов является достаточно трудоемкой и сложной работой, поэтому заплатить за нее вам придется довольно много. Помимо этого, не стоит пренебрегать и качеством воды, которое тоже может существенно влиять на степень прогрева в трубах системы.

Жидкотопливные котлы

Как правило, такие конструкции работают на дизтопливе. Обычно такие котлы выбирают, если нет возможности подключиться к газовой магистрали. Также котел разумно использовать, если в местности существуют проблемы с электроснабжением. К преимуществам жидкотопливных котлов можно отнести:

Высокий КПД. Легкое управление – как правило, все модели имеют автоматическую систему управления. Для того чтобы использовать природный газ, достаточно установить соответствующую горелку.

Но есть и недостатки, которые плюсы перевешивают:

Стоимость самого котла очень высокая – газовые оказываются дешевле. Горелки тоже имеют высокую стоимость. Дизтопливо на сегодняшний день имеет высокую стоимость. Большой шум издает агрегат во время работы. Необходимо обеспечить постоянное наличие дизтоплива в емкости. Причем бак должен монтироваться в специально отведенном месте. Котел при сжигании топлива сильно загрязняется, приходится его часто чистить. Иногда топливо приходится очищать от примесей – песка, воды, смол. Если в дизтопливе есть сера, то разрушение металлических элементов котла будет происходить намного быстрее.
