Обеспечение теплом многоквартирных домов: централизованная система отопления

Для обеспечения потребностей в отоплении жителей высотных зданий, хорошо подходят централизованные системы теплоснабжения. Централизованное теплоснабжение предполагает передачу подогретого теплоносителя из котельной по сети подведенных к многоэтажному дому изолированных труб. Централизованные котельные обладают достаточным КПД и дают возможность совмещать низкие эксплуатационные расходы и приемлемые показатели эффективности теплоснабжения многоэтажных домов.

Но для того, чтобы эффективность центрального теплоснабжения находилась на должном уровне, схема отопления в многоквартирном доме составляется профессионалами своего дела – инженерами-теплотехниками. Основополагающие принципы, по которым проектируется схема отопления дома, состоят в том, чтобы добиться максимальной эффективности обогрева при минимальной затрате ресурсов.

Подрядчики и строители заинтересованы в том, чтобы обеспечить владельцев квартир надежной и продуктивной системой теплоснабжения, поэтому схема отопления многоэтажного дома разрабатывается с учетом актуальной стоимости теплоресурсов, показателей тепловой отдачи отопительных приборов, их энергоэффективности и оптимальной последовательности подключения к контуру.

Индивидуальное отопление в жилых домах

Помимо центрального можно встретить автономное отопление квартиры в многоквартирном доме, обычно такая подача тепла встречается редко и в последние годы устанавливается в новостройках. Также местные системы теплоснабжения используют в частном жилом секторе. При индивидуальном отоплении в многоквартирном доме котельную принято располагать или в самом здании в отдельном помещении или поблизости от дома, поскольку требуется регулировать температуру теплоносителя в системе отопления.

Стоимость автономного отопления в многоквартирном доме немаленькая, поэтому предпочтительнее вводить в строй одну мощную котельную, способную обеспечить теплом и горячей водой жилой микрорайон.

Виды подключений

Изменить схему централизованного водяного контура не в ваших силах, поэтому регулировка системы отопления многоквартирного дома может производиться только на уровне своей квартиры. Бесспорно, бывают ситуации, когда в отдельно взятом здании жильцы полностью переделывают систему, но здесь вступает в силу так называемая «привязка к местности», а принципы отопления при помощи одной или двух труб остаются неизменными.

На этой странице вы также сможете посмотреть видео ролик, который поможет вам разобраться в теме.

Однотрубная система отопления

  • Однотрубные системы отопления многоквартирных домов в силу своей экономии имеют множество недостатков, и главным из них является большая теплопотеря по ходу следования. То есть, вода в таком контуре подаётся снизу вверх, в каждой квартире попадая в радиаторы и отдавая тепло, ведь охлаждённая в приборе вода возвращается в ту же трубу. К конечному пункту теплоноситель доходит уже изрядно остывшим, поэтому от жильцов верхних этажей часто слышаться жалобы.
  • Но иногда такую систему упрощают ещё больше, пытаясь поднять температуру в батареях отопления, и для этого их врезают непосредственно в трубу. Получается, что сам радиатор является продолжением трубы, как это показано на нижней схеме.
  • От такого подключения выигрывают только первые пользователи, а в последние квартиры вода попадает ещё более холодной. К тому же утрачивается возможность регулировки радиаторов, ведь уменьшая подачу в отдельно взятой батарее, вы уменьшаете водоток по всей трубе. Также получается, что во время отопительного сезона вы не сможете поменять радиатор, не слив воду со всей системы, поэтому в таких случаях устанавливаются перемычки, позволяющие отключить прибор и направить воду по ним.
  • Для однотрубных систем отопления идеальным решением будет расстановка радиаторов по размеру, то есть, первые батареи должны быть самыми маленькими и, постепенно увеличиваясь, в конце нужно подключать самые большие приборы. Такое распределение смогло бы решить проблему равномерного обогрева, но, как вы сами понимаете, этого никто делать не будет. Получается, что экономия средств на монтаже отопительного контура выливается в проблемы с распределением тепла и, как следствие, в жалобы жильцов на холод в квартирах.

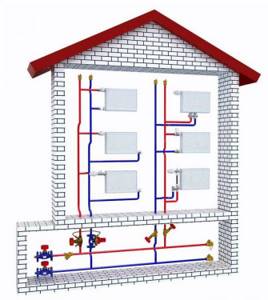

Двухтрубная система отопления

  • Двухтрубная система отопления в многоквартирном доме может быть открытой и закрытой, но она позволяет сохранять теплоноситель в оном температурном режиме для радиаторов любого уровня. Обратите внимание на схему подключения радиаторов внизу, и вы увидите, почему это так.
  • В двухтрубном контуре отопления остывшая вода из радиатора уже не возвращается в ту же трубу, а отводится в возвратный канал или в «обратку». Причём, совершенно не имеет значения, подключен ли радиатор со стояка или с лежака – главное, что температура теплоносителя остаётся неизменной на всём пути его следования по трубе подачи.
  • Немаловажным преимуществом в двухтрубном контуре является тот факт, что вы можете регулировать отдельно каждую батарею и даже установить на ней краны с термостатом для автоматического поддержания температурного режима. Также в таком контуре вы можете использовать приборы с боковым и нижним подключением, использовать тупиковое и попутное движение теплоносителя.

Центральное отопление многоквартирных домов

По магистральным трубопроводам теплоноситель из центральной котельной подается на тепловой узел многоквартирного дома и дальше распределяется по квартирам. Дополнительную регулировку степени подачи горячей воды в таком случае производят непосредственно на тепловом пункте, для чего используют циркулярные насосы. Данный способ подачи теплоносителя конечному потребителю называют независимым (подробнее: «Централизованное отопление это одновременно плюсы и минусы»).
Кроме этого в многоквартирных домах используют зависимые отопительные системы. В таком случае теплоноситель транспортируют в квартирные батареи без дополнительного распределения прямо с ТЭЦ. При этом температура воды находится вне зависимости от того, подается она через распределительный пункт или непосредственно потребителям.

Виды систем отопления многоквартирного дома бывают открытыми или закрытыми (детальнее: «Открытая и закрытая система теплоснабжения — преимущества и недостатки в сравнении»).

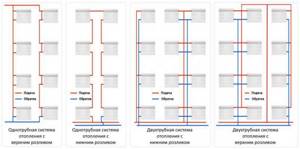

Особенности верхней разводки

Водяное отопление с верхней разводкой используется при отсутствии возможностей прокладки подающей и обратной магистралей с теплоносителем в стяжке, на уровне пола или в подвале. Востребован такой вариант подачи рабочей среды и при монтаже системы обогрева c естественной циркуляцией.

К преимуществам схемы отопления с верхней разводкой относятся:

  • простота монтажа. Трубопровод можно скрыть в потолочных конструкциях или на чердаке, что улучшает эстетическое восприятие коммуникаций. При монтаже магистралей с теплоносителем под потолком следует учитывать размещение мебели, избегая закрывания патрубков;
  • низкие потери тепла. Нагретый воздух в помещении поднимается вверх и компенсирует теплоотдачу труб, поэтому значительная часть тепловой энергии поступает в отопительные приборы;
  • хорошие гидродинамические показатели. Используя аксонометрию и методику гидравлического расчета, можно спроектировать систему обогрева с минимальным количеством угловых поворотов и разветвлений.

Основные недостатки сети с верхней разводкой — рост расходов на приобретение материалов. Кроме того, возникает необходимость установки более мощного отопительного оборудования из-за увеличения объема теплоносителя.

В зависимости от конструктивных особенностей сеть с верхней подачей рабочей среды может быть однотрубной или двухтрубной.

Однотрубная отопительная система

Однотрубное теплоснабжение многоквартирного дома имеет массу недостатков, главным среди которых являются значительные потери тепла в процессе транспортировки горячей воды. В данном контуре теплоноситель подают снизу вверх, после чего он попадает в батареи, отдает тепло и возвращается назад в ту же самую трубу. К конечным потребителям, проживающим на верхних этажах, прежде горячая вода доходит в еле теплом состоянии.
Бывают случаи, когда однотрубную систему еще дополнительно упрощают, стараясь увеличить температуру теплоносителя в радиаторах. Для этого батарею врезают напрямую в трубу. В итоге, кажется, что радиатор является ее продолжением. Но от подобного подключения больше тепла получают только первые пользователи системы, а к последним потребителям вода доходит практически холодной (про

Требования и нормы обогрева квартиры

Схема отопления многоквартирного дома централизованного отопления обязана гарантировать жильцам, что во всех помещениях температура будет соблюдаться на том же уровне показателей, что указаны в инструкциях СНиП.

Так даже в самую сильную стужу она не может быть ниже +20 градусов (угловые комнаты +22), а влажность соответствовать менее 30-45%. Подобные показатели достигаются исключительно одинаковым давлениям в трубах на всех этажах здания. Для этого производятся предварительные расчеты, и устанавливается качественная аппаратура.

Отопления в квартире (схема централизованной подачи тепла) работает на нагретой до 130-150 градусов воде при подаче ее в трубы под давлением 6-9 атмосфер. При таком напоре не происходит образования пара, так как вода достигает самого верхнего этажа за считанные минуты, обратка при этом имеет нагрев до +60-70 градусов.

Горячее водоснабжение в системах отопления

ГВС в многоэтажных домах обычно является централизованным, при этом вода нагревается в котельных. Подключают горячее водоснабжение от контуров отопления, причем и от однотрубных, и от двухтрубных. Температура в кране с горячей водой по утрам бывает теплой или холодной, что зависит от количества магистральных труб. Если имеется однотрубное теплоснабжение многоквартирного дома высотой в 5 этажей, то при открытии горячего крана сначала в течение полминуты из него пойдет холодная вода.
Причина кроется в том, что ночью редко кто из жильцов включает кран с горячим водоснабжением, и теплоноситель в трубах остывает. В результате наблюдается перерасход ненужной остывшей воды, поскольку она сливается напрямую в канализацию.

Многих потребители интересует проблема с ГВС после того, как завершился отопительный сезон. Иногда горячая вода пропадает на длительное время. Дело в том, что коммунальные службы обязаны соблюдать правила отопления многоквартирных домов, согласно которым необходимо производить постотопительные испытания систем теплоснабжения (про

Преимущества и типы отопительной сети дома с двумя магистралями

Основная отличительная особенность этой системы – наличие двух труб:

  • Одна из них транспортирует теплоноситель от нагревательного котла к отопительным приборам, регистрам;
  • Вторая магистраль нужна для вывода охлажденной жидкости и возврата её в котел.

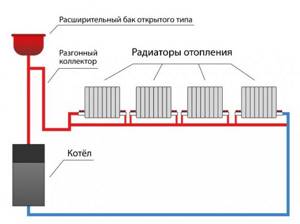

Принципиальная схема работы двухтрубной системы отопления

Достоинство, которым обладает такая двухтрубная система – равномерная подача теплоносителя с одинаковой температурой во все обогревательные приборы.

Если используется однотрубная магистраль, то теплоносителю приходиться проходить через все трубопроводы и отопительные устройства последовательно — в результате батареи и радиаторы, находящиеся в конце цепи, плохо прогреваются.

Существует мнение, что двухтрубная система требует фасонных затрат в двойном объеме (в сравнении с однотрубной). Но это не совсем так: однотрубная система требует установки труб большого диаметра, в двухтрубной же магистрали можно обойтись изделиями меньшего диаметра, соответственно и стоить они будут дешевле. То же самое относится и к размерам фитингов — разница в стоимости невелика.

Небольшие размеры отопительных элементов не портят интерьер помещения, но при необходимости трубопровод можно смонтировать (и таким образом замаскировать) в строительных конструкциях. Получится закрытая система трубопровода.

Расположение труб, объединенных в единую сеть отопления, может быть выполнено одним из приведенных ниже способов:

  • Горизонтальный. Такая система отопления обычно монтируется в малоэтажных зданиях, имеющих большую протяженность, например, это может быть склад или производственный цех. Горизонтальная сеть также чаще всего устанавливается в панельно-каркасных строениях, т.е. там, где мало или совсем нет простенков и есть возможность монтажа стояков на лестничной клетке, либо в коридоре. Горизонтальная сеть подразумевает постоянную циркуляцию теплоносителя.
  • Вертикальный. Этот метод подразумевает подсоединение устройств отопления к основному стояку, установленному в вертикально. Вертикальная система используется в многоэтажных домах, где каждый этаж подсоединяется отдельно. Горизонтальная двухтрубная система домовладельцу обойдётся дешевле, но вертикальная сеть почти не образуется воздушных пробок, что упрощает ее эксплуатацию.

Радиаторы для систем отопления многоэтажек

Привычными для многих жильцов многоэтажных домов являются чугунные радиаторы, которые ранее использовались не один десяток лет. При необходимости заменить такую отопительную батарею ее демонтируют и устанавливают аналогичную, которую требует система отопления в многоквартирном доме. Такие радиаторы для централизованных отопительных систем считаются лучшим решением, поскольку они без проблем выдерживают достаточно высокое давление. В паспорте к чугунной батарее указываются две цифры: первая из них говорит о рабочем давлении, а вторая обозначает испытательную (опрессовочную) нагрузку. Обычно это значения — 6/15 или 8/15.
Чем выше жилой дом, тем больше величина рабочего давления. В девятиэтажных зданиях оно достигает 6-ти атмосфер, таким образом, чугунные радиаторы для них подходят. Но когда это 22-этажный дом, то для рабочего функционирования централизованных систем отопления потребуется 15 атмосфер. В таком случае нужны стальные или биметаллические отопительные приборы.

Специалисты не рекомендуют использовать при централизованном отоплении алюминиевые радиаторы — они не способны выдержать рабочего состояния водяного контура. Также профессионалы советуют владельцам недвижимости при проведении капитального ремонта в квартирах в случае замены батарей менять трубы развода теплоносителей на ½ или ¾ дюйма. Обычно они находятся в плохом состоянии и вместо них желательно ставить изделия экопласт.

У некоторых видов радиаторов (стальных и биметаллических) водотоки уже, чем у чугунных изделий, поэтому они забиваются и в дальнейшем теряют мощность. Поэтому в месте подачи теплоносителя в батарею следует установить фильтр, который обычно монтируют перед водомером.

Причины плохой циркуляции теплоносителя

Циркуляции теплоносителя в системе отопления может не быть по следующим причинам:

  • недостаточная мощность циркуляционного насоса (или насосов, если их больше, чем один). По этой причине теплоноситель просто не доходит до самых удалённых от котла радиаторов, вот они и холодные (или чуть тёплые, отчего всё равно не легче). О том, как подобрать мощность циркуляционного насоса, есть несколько статей и видео в разделе по расчётам отопления;
  • не установлены обратные клапаны. Обычно их отсутствие «болезненно» для сложных систем с несколькими контурами. Обратные клапаны служат для того, чтобы теплоноситель двигался по нужному контуру и в нужном направлении (подробней читайте дальше);
  • загрязнение системы. Бывает, что трубы забиты по всему диаметру, – какая уж тут циркуляция! Лечится это только одним способом: заменой труб. Это как раз тот случай, когда лучшее лечение – профилактика. И «профилактику» следует проводить ещё на стадии монтажа трубопровода и радиаторов. Во-первых, следить, чтобы внутрь труб не попал мусор. Для этого, убедившись сперва, что внутри ничего нет, торцы труб закрываем до монтажа чем-нибудь. Например, это удобно простыми полиэтиленовыми пакетами. Во-вторых, мусор может быть в радиаторах. Даже в новых! Так что проверяем и избавляемся;
  • диаметр труб слишком мал. Маленький диаметр труб – большое гидравлическое сопротивление – насос не в состоянии «продавить» теплоноситель по всему трубопроводу – нет циркуляции в системе отопления (ну, или она настолько плоха, что всё равно, что её нет). Опять-таки, на этапе проектирования нужно рассчитать гидравлическое сопротивление;
  • скопление воздуха в системе (завоздушивание). Воздух, конечно, не мусор, но воздушные пробки точно так же не дадут теплоносителю свободно циркулировать. Воздушные пробки могут появляться из-за нарушений правил монтажа отопительной системы. Избавиться от воздуха просто – установить автоматический воздухоотводчик в самой высокой точке системы и краны Маевского на радиаторах.

Преимуществ же у системы гораздо больше:

Система с одной трубой

Одна труба может обогнуть все расстояние по периметру вдоль стен, используя одно замкнутое кольцо. Уже от этой трубы можно устанавливать радиаторные батареи, трубы для системы «теплый пол» (при необходимости), циркуляционный насос и прочее.

  • Возможность монтажа в квартире и доме любого типа, этажности. Это связано с тем, что подающая труба может проходить даже под дверными проемами.
  • Отличается меньшими финансовыми затратами, ввиду простого монтажа и небольшого количества используемого оборудования.
  • Эстетичность. Магистральную трубу можно спрятать под напольным покрытием, чтобы не «бросалась» в глаза и не мешала общему интерьеру.
  • Регулировать нагрев радиаторов можно путем последовательного или параллельного их подключения к подающей трубе.
  • Однотрубная система отопления одноэтажного дома может использовать сразу два котла (печного и электрического) путем их последовательного подключения. Такой способ обогрева увеличивает его эффективность, надежность, а также экономичность его работы. Так в случае отключения подачи электроэнергии, отапливать дом можно будет благодаря любому другому котлу.
  • Можно направлять поток воды или другой жидкости, используемой в системе, в нужном направлении. Система позволяет направить движение горячей жидкости в самые холодные комнаты дома.
  • Разводка системы

    Разводка однотрубной отопительной системы может быть с замыкающими контурами или проточной. В первом случае отопление происходит путем разделения потока нагретой жидкости на две части. Одна часть будет поступать непосредственно в радиаторную батарею, а вторая – продолжать свой путь по стояку. Первая часть воды, прошедшая через радиатор, поступит в общий поток и уже в следующем радиаторе будет несколько ниже.

    Монтаж однотрубной системы

    Отопление с замыкающим контуром разделяет поток теплоносителя путем использования арматуры с байпасом. А вентиль уже регулирует соотношение потока.

    При проточной однотрубной системе теплоноситель проходит последовательно ко всем обогревающим элементам, постепенно теряя свою температуру нагрева.
