Теплый пол Rehau: технология монтажа теплого пола с трубой

Затевая капитальный ремонт, нередко задумываемся о создании комфортабельного микроклимата и поддержании приемлемо оптимальной температуры. Злободневный вопрос для большинства семей, где есть маленькие дети, играющие и ползающие по полу.

Одним из малобюджетных решений представляется сшитый полиэтилен — водяной теплый пол Rehau. На современном этапе, технология укладки теплых полов получила широкое распространение. Вследствие появления систем контроля и управления температурой, а также благодаря пластиковым трубам Рехау, теплый водяной пол внедряется в качестве полноценной и самостоятельной системы отопления. Установка теплого пола требует обширных знаний, расчетов и времени.

Наша компания готова профессионально оказать услуги по монтажу системы отопления и канализации Rehau в загородных коттеджах или таунхаусов.

Принимайте правильное решение на основе наших монтажных цен и приличного опыта.

Теплый пол Rehau

Технологии Рехау обладают отличным качеством и составлены в соответствии с мировыми стандартами для отопительного оборудования. Экономичность и надежность систем позволяет снизить траты на монтаж до 50 % и уменьшить количество расходных материалов до 25 %.

Все системы контроля, регуляции подачи воды и электрической энергии позволяют снизить расходы на эксплуатацию теплого пола до 60 %.

Преимущества и недостатки

Преимущества:

1. Электрическая безопасность. Это одно из самых важных достоинств. Защита от излучения обеспечивается различными составляющими системы. Наиболее важным элементом является обрамление кабеля, созданное из высококачественной меди. Специальный изоляционный материал предназначен для недопущения перегрева и деструкции кабеля.
2. Надежность системы. При изготовлении конструкции системы водяных полов применяют наиболее современные и высококачественные технологии, обеспечивающие отличные эксплуатационные характеристики и гарантию длительной службы. Главной особенностью кабеля является наличие специальной жилы, которая надежно защищена армированным кевларом. Данный элемент обладает отличными параметрами по твердости, если сравнивать его с остальной конструкцией, поэтому обеспечивает надежную изоляцию от повреждающих факторов. При эксплуатации исключена надобность в проведении регулярного обслуживания теплых полов. После их приобретения и установки ремонт не придется проводить на протяжении долгого времени.
3. Равномерное распределение нагрева. Напольное покрытие полностью заменяет необходимость в приобретении дополнительного отопления. Температура при работе системы равномерно повышается во всем пространстве, что позволяет всем пользователям чувствовать себя комфортно.
4. Отсутствие загрязнений. Особенности системы позволяют исключить непрестанную циркуляцию воздуха в обогреваемом пространстве, поэтому не появляется дополнительная пыль или грязь, что делает использование теплых полов наиболее удобным.

Устанавливать теплый пол Рехау можно в тех помещениях, где могут находиться аллергики, так как в пространстве не появляется раздражающая легкие пыль.

Какие материалы рекомендуется применять для теплого пола можно прочитать тут.

Недостатки:

1. При установке любых теплых полов, в частности, Рехау частично загромождается пространство, то есть общая высота каждой комнаты становится на несколько миллиметров меньше. Разработчики теплого пола Рехау постарались максимально снизить эту особенность, однако при детальном подсчете она становится заметной.
2. Чтобы выполнить правильный монтаж системы, необходимо ознакомиться с правилами и прочитать предписания по применению всех крепежных элементов, так как некоторые из них производятся по новейшим стандартам.
3. Перед монтажом системы необходимо тщательно очистить покрытие от предыдущих материалов.

Обзор системы теплый пол от Рехау:

Особенности

Теплый пол Рехау стал известным по всему миру благодаря надежной конструкции труб и универсальной технологии их соединения. В последнее время данная популярная трубопроводная система усовершенствована надвижной гильзой, созданной из полимера.

Про пластиковые воздуховоды для кухонной вытяжки можно узнать здесь.

При соединении труб применяют эксклюзивную технологию Рехау на надвижной гильзе, в которой отсутствует необходимость в уплотнительных кольцах. Все гильзы и фитинги спроектированы по системам нового поколения, поэтому отличаются высоким качеством и надежностью.

В качестве материалов для производства применяются специальные полимерные материалы, латунь высокого качества, бронза и сталь. Фасонные элементы обладают повышенной устойчивостью к растрескиванию покрытия или эрозии.

Соединения, формируемые при установке системы, при качественном монтаже обладают герметичностью, которая сохраняется на максимально долгий срок. Разработана единая программа по обустройству фасонных элементов. Разрешено подключать трубы Рехау к системе общего отопления.

Дополнительные элементы

Монтаж трубопровода водяного теплого пола Рехау осуществляется при помощи специальных крепежных элементов.

Маты Varionova изготовлены из вспененного полистирола и снабжены фиксаторами, предназначенными для крепления труб. Помимо основной функции, облегчающей монтаж, эти элементы снабжены тепло- и звукоизолирующими свойствами. Между собой маты скрепляются с помощью соединительной полосы фальцевым методом.

Маты с фиксаторами и теплоизоляцией Rehau Varionova

Панель с фиксаторами Varionova без изоляции

Преимущества применения шин Raufix заключаются в особенностях их конструкции

Водяной теплый пол Rehau – это готовая система, снабженная всеми необходимыми крепежами, предназначенными для фиксации матов и труб на матах и панелях. К ним относятся:

гарпун-скобы, предназначенные для фиксации труб;

Гарпун-скоба Tece для теплого пола

Изоляционные гвозди и клипсы для теплого пола

Гидравлический теплый пол от компании Рехау управляется с помощью распределительного коллектора, предлагаемого в виде различных модификаций. Наибольшей популярностью у потребителей пользуется коллектор в сборе, оснащенный терморегулятором и расходометром.

Виды теплых полов Рехау

Компания выпускает две разновидности систем обогрева:

1. Электрические теплые полы.
2. Водяные теплые полы.

Электрический пол

Система напольного отопления основана на базе SOLELEC. В процессе работы электрическая энергия реорганизуется для отопления пространства. В качестве генератора тепла применяется кабель. Он создан из элементов, обладающих высоким сопротивлением, что вызывает нагрев устройства при прохождении через него электрического тока.

Отзывы про фильтры для воды под мойку гейзер можно прочитать перейдя по данной ссылке.

Выделяемое кабелем тепло не только обогревает пол, но и распространяется по помещению, проникая сквозь него. Люди практически не замечают разницы между температурой напольного покрытия и воздуха в помещении, так как она различается всего лишь на несколько градусов. Это благоприятно влияет не только на настроение, но и на здоровье людей.

Производитель разрешает в качестве финишного напольного покрытия практически все распространенные материалы, поэтому хозяева не ограничиваются в выборе дизайна комнат.

Про раздвижные двери между кухней и гостиной можно прочитать в этой статье.

Система SOLELEC очень распространена, так как активно применяется по таким целям:

• Обогрев пола с максимальным комфортом для людей.
• Отопление помещения, в том числе и в качестве основного источника тепла.

Как правильно подключить систему Рехау к отоплению:

Компоненты системы электрических теплых полов

Маты и кабели для нагрева. Вся разветвленная система основана на принципе построения кабелей по двужильному экранированному образцу. Так гарантируется максимальная защищенность от электромагнитного поля для пользователей. Мат имеет толщину, равную 3,5 мм. Он заглубляется в слой клея для плитки или специально созданную тонкую стяжку. Маты оснащены самоклеющейся основой.
Терморегуляторы. Существуют стандартные и более усовершенствованные модели, в которых терморегуляторы можно настраивать как по утепленности пола, так и по температуре воздушных масс в комнате. Иногда есть возможность устанавливать специальные режимы обогрева, в которых температура уточняется в зависимости от конкретного времени или даты.

Установочный комплект. Применяется при монтаже напольного покрытия теплых электрических полов. В составе набора есть такие элементы:

• Подрозетник для установки терморегулятора.
• Защитная трубка с наконечником из алюминия для установки специального датчика, постоянно определяющего температуру покрытия. Алюминий обладает высоким показателем теплопроводности, что позволяет легко и точно узнавать точную температуру, а при необходимости вынимать из пола данный элемент для проведения ремонта и обслуживания. В данной конструкции все перечисленные показатели находятся на более высоком уровне, чем при расположении датчика в гофротрубе.
• Фиксатор поворота на 90 градусов специальной трубки термодатчика, выполняющей функции его защиты и располагающейся в промежутке между полом и стеной.
• Гофротруба, служащая для установки холодного кабеля в конструкции стены.

Преимущества:

1. Главное преимущество двужильных экранирующих кабелей заключается в минимизации уровня электромагнитного излучения. Это делает систему теплых полов полностью безопасной для использования в детских комнатах, наиболее посещаемых помещениях. Нет риска облучения для животных или располагающихся на полу горшков с растениями.
2. Кабели оснащены тефлоновым покрытием, дополнительно имеют армирование келавром. Данные элементы механически прочны и способны длительное время выдерживать максимально высокую температуру. Этот фактор имеет особое значение для элементов системы, извлечение которых представляет определенные трудности, что не позволяет своевременно проводить их ремонт.
3. При приобретении системы электрических теплых полов клиент получает отдельно нагревательные кабели и специальные маты. Данные элементы имеют небольшую толщину, поэтому практически не изменяют общую высоту помещения после окончания ремонта.

Систему SOLELEC разрешено применять в любых типах помещений, в том числе и с повышенной влажностью, поэтому можно устанавливать теплые полы во всех комнатах квартиры и даже в зданиях промышленного назначения.

Укладка теплого пола под ламинат:

Водяной пол

Это благоприятное решение для подогрева пола, способное сделать атмосферу в помещении наиболее благоприятной. Конструкция труб отопительной системы позволяет быстро и легко помещать их в пол, при этом не портить и не изменять интерьер.

При работе системы подается постоянное и мягкое тепло, что позволяет сделать умеренную температуру во всем помещении, не создавая контрастности обогрева покрытия пола с окружающей средой. Водяной теплый пол пригодится и летом, так как с его помощью можно выполнить легкое охлаждение помещения. Обеспечивается плавный переход общей температуры на несколько градусов вниз, при этом не появляется сквозняков или очагов резкого похолодания. Данная процедура осуществляется практически бесплатно, так как система в этом случае работает очень экономично.

Водяной теплый пол сконструирован трубами REHAU RAUTHERM S. Они имеют характерный красный цвет и предназначены специально для организации теплых полов. Эти трубы обладают важным отличием от других, так как оснащены внутренним самонесущим покрытием, смонтированным из полиэтиленовой пленки PE-Xa.

Этого слоя достаточно для того, чтобы гарантировать высокую прочность конструкции и устойчивость к любым температурам. В системе допускается обогрев до 90 градусов и внутреннее давление, составляющее не более 6 бар.

Преимущества:

1. На монтаж затрачивается в 4 раза меньше времени, чем при укладке теплого водяного пола других фирм. Данный эффект достигается благодаря использованию специальных матов с фиксаторами REHAU Varionova. Это позволяет надежно и экономично выполнить монтаж труб REHAU RAUTHERM S.
2. Пол конструируется из специальных блоков, имеющих стандартные параметры. Выполняется их послойный монтаж по линии фиксации и закрепление методом защелкивания.
3. Экономичность покрытия проявляется благодаря полному отсутствию отходов материала, так как каждый последующий ряд является продолжением предыдущего.

Процесс монтажа

Чтобы подобное отопление не доставляло хлопот в будущем, его монтаж следует начинать с выравнивания чернового пола путем нанесения специальных растворов и прокладки демпферной ленты, или специального профиля для деформационного шва по периметру помещения и между контурами водяного теплого пола. Таким образом, удастся компенсировать расширение, возникающее в процессе нагрева трубы, и избежать растрескивания бетонной стяжки.

Схема укладки водяного теплого пола

Когда основание просохнет, на него укладывают теплоизоляцию в виде листов пенополистирола. А поверх него укладывают полиэтиленовую пленку, на которую будут возложены функции гидроизоляции. Причем теплоизоляция требуется лишь в том случае, если теплый пол Rehau планируется укладывать на пленочную панель или шины. Если же приобретаются маты, то потребность в дополнительной теплоизоляции отпадает.

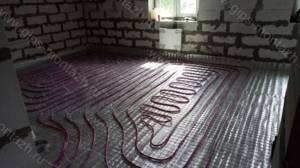

Теперь можно приступать к установке распределительного коллектора, который подключается к отопительному котлу. Далее укладываются маты или панели с шинами, предназначенными для крепления трубопровода. Трубы начинают укладывать с подключения к коллекторам. В процессе монтажа трубы закрепляются на матах с помощью специальных крепежных элементов.
