Циркуляционный насос для отопления: виды, устройства, критерии выбора


Когда требуется установка циркуляционного насоса в системе отопления?

Наличие циркуляционного насоса в системе отопления сокращает время нагрева радиаторов до нескольких минут. Он принудительно разгоняет теплоноситель по системе отопления, обеспечивая равномерную циркуляцию горячей жидкости. Потребность в его установке возникает в тех случаях, когда естественная циркуляция теплоносителя не справляется с обогревом дома.

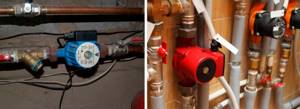

Монтаж насосов производится сразу при устройстве системы отопления или в ходе её модернизации. Иногда, ошибки в проектировании систем отопления обнаруживаются только в процессе эксплуатации.

Причиной плохого обогрева домостроения может стать обрастание внутренних стенок труб системы ржавчиной, накипью или грязью.

Это увеличивает гидравлическое сопротивление в системе отопления и ухудшению циркуляции теплоносителя в целом в ней или на отдельных участках. Установка насоса может помочь решить проблему обогрева дома в таких случаях без полной замены системы отопления. Бесперебойная работа насосов зависит от их правильной установки.

Правила и нюансы эксплуатации оборудования

Циркуляционный насос покупается не на год и даже не на два. Поэтому каждый владелец загородного дома должен позаботиться, чтобы оборудование было исправно в течение долгих лет. Добиться надежности и корректности работы устройства можно только в случае правильного и своевременного обслуживания.

В список основных правил эксплуатации насоса отопления необходимо включить следующие аспекты:

  • запрещено включать прибор с нулевой подачей;
  • убедиться, что оборудование заземлено;
  • проконтролировать, чтобы электрический мотор не нагревался выше допустимой нормы;
  • проверить соединение в клеммном коробе на наличие/отсутствие повреждений, а все кабели должны быть полностью сухими;
  • удостовериться, что во время старта устройства не возникает никакого постороннего шума или вибрации;
  • оборудование должно работать с рекомендованным производителем уровнем расхода теплоносителя;
  • запрещено запускать циркуляционный насос без воды.

Если оборудование простаивает на протяжении длительного времени, то рекомендуется каждый месяц включать его на 10-30 минут. Такое простое правило поможет избежать окисления и, как результат, блокировки вала.

Ремонт циркуляционного насоса

Особое внимание необходимо уделить температуре теплоносителя. Она не должна превышать 60-65 градусов Цельсия. Если пренебречь этим правилом, то в трубах и внутри насоса будет появляться осадок, который негативно скажется на работе всей системы отопления.

Что даёт установка циркуляционных насосов в системы отопления?

Современные насосы позволяют регулировать интенсивность подачи теплоносителя в системе в автоматическом режиме. Поддержание в ней постоянной температуры предохраняет детали системы от преждевременного износа, а равномерное движение теплоносителя по трубам и радиаторам увеличивает срок службы теплового агрегата и расширительного бака.

Среди других плюсов установки циркуляционных насосов в систему отопления:

  • исключение возможности образования воздушных пробок в системе;
  • повышение КПД теплового котла и снижение расхода топлива на обогрев дома;
  • возможность установки полотенцесушителей и использования в устройстве системы отопления труб небольшого диаметра.

Мнение эксперта

Гребнев Вадим Савельевич

Монтажник отопительных систем

Главным недостатком циркуляционных насосов считается их зависимость от электричества. Перебои его подачи могут вывести устройства из строя.

Часто встречаемые поломки

Наиболее распространенная проблема, из-за которой оборудование, обеспечивающее принудительную перекачку теплоносителя, выходит из строя — это его длительный простой.

Чаще всего система отопления активно используется зимой, а в теплое время года отключается. Но так как вода в ней не отличается чистотой, то со временем в трубах выпадает осадок. Из-за накопления солей жесткости между крыльчаткой и насосом агрегат перестает работать и может выйти из строя.

Решается вышеуказанная проблема достаточно легко. Для этого нужно попытаться самостоятельно запустить оборудование, открутив гайку и вручную повернув вал насоса. Нередко такого действия бывает более чем достаточно.

Если прибор все-таки не запустился, то единственным выходом будет демонтаж ротора и последующая основательная чистка насоса от накопившегося осадка солей.

Виды, особенности

Устройства центробежного типа действуют по принципу забора жидкости рабочим колесом и выброса её в заданном направлении. На всасывание и нагнетание они работают с одинаковой эффективностью. Все используемые в системах отопления циркуляционные насосы подразделяются на две основных группы: с мокрым и сухим ротором. Каждый тип устройств имеет свои конструктивные особенности.

Насосы с мокрым ротором

Оборудование такого типа считается наиболее подходящими для бытовых систем отопления из-за низкого уровня шума, создаваемого ими во время работы. По своему строению они похожи на дренажные агрегаты. Внешне насосы с мокрым ротором можно отличить от сухих конструкций по отсутствию оребрения на корпусе двигателя и крыльчатке на его торце.

Рабочее колесо у них устанавливается непосредственно на вал двигателя. На него же ставят сальники, предотвращающие протечку. Корпус имеет герметичную конструкцию. Для его изготовления используют: латунь, чугун, бронзу или нержавеющую сталь. Ротор насосов чаще всего имеет исполнение из керамического материала. Особенностью конструкции является его непосредственное соприкосновение с водой.

Центробежная сила создаётся внутри насоса. Вращающаяся крыльчатка понижает давление внутри корпуса устройства. Это вызывает приток жидкости. Она увеличивает давление. Возникающий перепад температур создаёт условия выталкивания носителя в систему.

Среди достоинств насосов такого типа:

  • самостоятельное удаление воздушных пробок из системы;
  • меньший износ деталей насоса;
  • самоохлаждение.

Насосы с сухим ротором

Устройство не имеет прямого контакта с жидкостью. Насосы такого типа имеют самый высокий КПД. Охлаждение конструкции происходит при помощи воздушной системы. Главным недостатком оборудования такого типа является повышенный уровень шума во время работы. Циркуляционные насосы с сухим ротором предназначены для работы с большим объёмом воды. Им отдают предпочтение при установке в системе отопления промышленных объектов.

Технические характеристики

Какие же данные обязательно должны быть указаны для изделия:

  1. Напор H. (метров водного столба). Это разница между показателями давления на входе и выходе. Указывает высоту, на которую способна гнаться жидкость.
  2. Подача Q. Измеряется кубическими метрами жидкости за час работы. Это фактический объем воды, который может быть перекачан за единицу времени.
  3. Напорно-расходная характеристика. Это некий график, который показывает зависимость подачи и напора.
  4. Гидравлическая характеристика. Также график, который показывает динамику потери напора от количества поступающей жидкости. Практически всегда получается закономерность – чтобы увеличить подачу в 2 раза, напор увеличивается в 4.
  5. Кавитационный запас. Указывает минимальное давление на входе, при котором гарантируется отсутствие процессов, приводящих к гидроудару, а, следовательно, необратимому механическому воздействию на детали насоса.
  6. Полезная мощность. Количество ватт, которое будет потрачено на полезную работу с жидкостью.
  7. Фактическая мощность. Приведена без учета потерь, частенько продавцы пытаются выдать это значение за полезное.
  8. Номинальный диаметр. Внутренний диаметр патрубков. Должно совпадать с диаметром труб домашнего контура.
  9. КПД.
  10. Номинальное давление. Наивысший показатель барр, при котором производитель еще гарантирует нормальную эксплуатацию. Указано для 20 градусов.
  11. Класс энергоэффективности. Покажет уровень расхода электричества при работе. Сейчас все бытовые приборы имеют такой показатель, так что чем ближе к А, тем лучше.

Лучшие циркуляционные насосы для систем отопления

Grundfos UPS 25-40 180

Страна производитель – Сербия. Модель входит в число наиболее популярных и востребованных. Способ установки – горизонтальный и вертикальный. Агрегат имеет защиту от перегрева. Категорически запрещена эксплуатация насоса для перекачки сильно загрязнённых жидкостей. Предел рабочих температур – от 2°С до 110°С. Настройка работы агрегата – механическая.

Характеристики:

  • производительность – 2900 л/ч;
  • потребляемая мощность – 45 Вт;
  • напор – 3,8 м.

Достоинства:

  • высокая производительность;
  • доступная цена;
  • надёжность;
  • хороший напор.

Недостатки:

  • дороже аналогичных устройств отечественного производства;
  • модель часто подделывается.

«Вихрь» ЦН-25-4

Страна производитель – Россия. Модель предназначена для перекачивания горячей и холодной жидкости. Диапазон рабочих температур от -10°С до 110°С. Корпус изделия выполнен из чугуна. Оптимальный режим работы насоса выбирается с помощью специального переключателя.

Характеристики:

  • производительность – 50 л/мин.;
  • потребляемая мощность – 72 Вт;
  • напор – 4 м.

Достоинства:

  • низкий уровень шума;
  • простота монтажа и эксплуатации;
  • длительный срок эксплуатации;
  • доступная стоимость;
  • экономичность;
  • компактность.

Главный недостаток

  • несоответствие заявленных производителем характеристики фактическим.

Oasis CN 25/4

Страна производитель – Китай. Модель с мокрым ротором предназначена для установки в системах отопления, рассчитанных на обогрев помещений до 100 кв.м. Способ установки – горизонтальный. Корпус выполнен из чугуна, ротор керамический. Модель может использоваться для подачи горячей воды и в системах «тёплый пол».

Характеристики:

  • производительность – 170 л/мин.;
  • потребляемая мощность – 245 Вт;
  • напор – 8 м.

Достоинства:

  • экономичность;
  • компактность;
  • малый вес;
  • длительный срок службы;
  • простота монтажа и обслуживания.

Недостатки:

  • не выявлены.

Grundfos UPS 25-60 180

Страна производитель – Дания. Модель с мокрым ротором. Предназначена для установки в горизонтальном и вертикальном положении. Есть требования по чистоте жидкости. Может использоваться для систем отопления и горячего водоснабжения. Изделие имеет бронзовый корпус. У насоса 3 скорости работы, с помощью которых регулируется давление в системе.

Характеристики:

  • производительность – 4,35 м.куб./час.;
  • потребляемая мощность – 60 Вт;
  • напор – 6 м.

Достоинства:

  • несколько скоростей работы ротора;
  • компактность;
  • надёжность;
  • простота установки и эксплуатации.

Недостатки:

  • не выявлены.

Grundfos ALPHA2 25-60 180

Страна производитель – Дания. Малошумная модель насоса отличается высоким качеством конструкции. Предназначен для установки в системах отопления малоэтажных домов. Модель имеет два варианта настроек: ручной и автоматический. Способ установки устройства – вертикальный.

Характеристики:

  • производительность – 3 м.куб./час.;
  • потребляемая мощность – 45 Вт;
  • напор – 6 м.

Достоинства:

  • низкий уровень шума при работе;
  • простота монтажа и эксплуатации;
  • надёжность;
  • длительный срок службы.

Главный недостаток:

  • высокая стоимость.

Valtec VRS 25/4 130

Страна производитель – Россия. Модель с мокрым ротором и трёхступенчатым переключателем скорости. Корпус изделия выполнен из чугуна. Способ установки – вертикальный и горизонтальный. Максимальный предел рабочей температуры 110°С. Охлаждение ротора осуществляется перекачиваемой жидкостью.

Характеристики:

  • производительность – 3000 л./час.;
  • потребляемая мощность – 72 Вт;
  • напор – 4.2 м.

Достоинства:

  • надёжность конструкции;
  • доступная стоимость;
  • простота монтажа и эксплуатации.

Главный недостаток:

  • короткий штатный сетевой шнур.

JEMIX WRF-50/12

Страна производитель – Россия. Модель с мокрым ротором. Насос имеет алюминиевый односкоростной двигатель. Изделие предназначено для установки в системах отопления небольших коттеджей. Способ соединения с трубопроводом – фланцевый. Монтаж насоса производится непосредственно в трубопровод.

Характеристики:

  • производительность – 9600 л./час.;
  • потребляемая мощность – 550 Вт;
  • напор – 12 м.

Достоинства:

  • большой напор;
  • надёжность;
  • высокий КПД.

Недостатки:

  • необходимость приварки к трубопроводу ответных фланцев;
  • высокая стоимость.

WWQ CN 25/60-180

Страна производитель – Россия. Модель трёхскоростная с мокрым керамическим ротором. Насос предназначен для установки в системе отопления домов малой этажности.

Характеристики:

  • производительность – 58 л./мин.;
  • потребляемая мощность – 90 Вт;
  • напор – 6 м.

Достоинства:

  • защита от перегрева;
  • простота обслуживания и эксплуатации.

Главный недостаток:

  • короткий сетевой кабель.

Что нужно учитывать при выборе

Определяющим фактором выбора циркуляционного насоса для системы отопления -является его производительность. Для нагнетания давления в трубах большого диаметра требуется установка агрегатов с большой мощностью. При установке насосов в отдельном помещении обязательно учитываются температурные режимы работы оборудования.

Среди других факторов, оказывающих влияние на выбор циркуляционных насосов для отопления:

  • принцип работы;
  • способ подключения к системе;
  • количество контуров.

При покупке насоса следует обращать внимание на рекомендации производителей по нормам обогрева помещений. Эти величины отличаются в зависимости от страны установки агрегата.

Мнение эксперта

Гребнев Вадим Савельевич

Монтажник отопительных систем

Важное значение имеет функциональность устройств. Предпочтительно устанавливать в системах отопления насосы с автоматической настройкой режимов работы.
