Делаем отопление частного дома своими руками трубами из металлопластика: выбор комплектующих и советы по установке

Сборка

Тонкостей у монтажа отопления металлопластиком, в общем-то, немного:

  • Резьбовые соединения со стальной трубой лучше всего подматывать сантехническим льном с быстросохнущей краской
    (например, НЦ). В этом случае лен не гниет и не выгорает;
  • Резать металлополимерные трубы можно болгаркой с любым режущим кругом или ножовкой по металлу. Про необходимость калибровки, снятия заусенцев и фаски я уже писал выше;
  • Перед отсекающими радиатор шаровыми кранами или дросселями обязательна перемычка
    . В противном случае вы станете регулировать проходимость всего стояка. В многоквартирном доме соседи не замедлят нанести вам визит и опротестовать данное техническое решение в непарламентских выражениях;

  • Затягивая гайку на компрессионном фитинге, придерживайте его корпус вторым ключом, чтобы исключить нарушение ранее смонтированных соединений;
  • Повороты выполняются уголками, а не изгибом трубы. При большом радиусе изгиба подводка будет выглядеть неряшливо, при маленьком вы с большой вероятностью сломаете алюминиевый сердечник трубы;
  • Для соединения подводки с радиатором используйте американки
    . Они позволят при необходимости быстро отсоединить отопительный прибор.

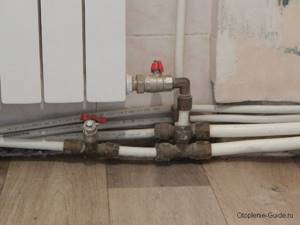

На фото — американка на подводке к радиатору.

Работа с металлопластиком

Металлопластик является достаточно прочным материалом. Поэтому работа может проводиться без особых ограничений и требований. Однако некоторые правила все же есть:

  • монтаж труб следует выполнять только при положительных температурах выше 10 градусов;
  • если металлопластик хранился хоть какое-то время при более низких температурах, то перед началом работ ему следует дать немного адаптироваться к температуре;
  • все подобные работы должны производиться по завершении отделки на стенах дома;
  • резать металлопластик следует при помощи специального инструмента — ножниц;
  • в процессе монтажа нельзя допускать изгибания металлопластика до перелома, следует использовать специальные оправы;
  • все трубы крепятся в обязательном порядке к стенам при помощи хомутов или клипс.

Статья по теме: Гипсовый камень и его изготовление своими руками

Стоит несколько слов сказать про резку таких труб. Резать металлопластик, как уже было сказано, лучше всего специальными ножницами или труборезом. Можно, конечно, пользоваться и ножовкой по металлу. Только после разрезания кромку куска трубы следует зачистить наждачной бумагой, чтобы выровнять ее. Можно воспользоваться и простым острым ножом с этой целью.

Использование труб из металлопластика в автономных и центральных отопительных системах

Применение металлопластиковых труб для монтажа теплосетей позволяет сэкономить время, силы и средства и оборудовать трубопровод, обладающий всеми положительными качествами металла и пластика.

Для получения такого результата нужно, в первую очередь, понимать различия в работе центрального отопления и индивидуального:

  • В системе центрального отопления мощный теплогенерирующий прибор нагревает большой объем воды. Нагретый теплоноситель поступает в дома и квартиры с температурой от 40 до 95 градусов, но при профилактических мероприятиях подаваемая в трубы вода может иметь температуру до 150 градусов. Давление обычно находится в диапазоне 4-5 атмосфер, но так как обслуживается обширная и разветвленная теплосеть, в трубопроводе случаются гидроудары – скачки давления, когда оно превышает норму в 2-3 раза. Для металлопластика 95 градусов – предел эксплуатационной температура, а гидроудары – угроза мгновенного разрушения стенок, особенно на поворотах и узлах. Поэтому установка металлопластиковых труб в помещениях, получающих теплоноситель из централизованной системы нежелательна. Однако, вышеперечисленные проблемы можно решить, оснастив трубопровод стабилизаторами давления и регуляторами температуры.
  • В автономной системе циркулирует небольшой объем теплоносителя, температуру и давление можно регулировать непосредственно на теплогенерирующем приборе. Поэтому в домах, квартирах, коммерческих и иных строениях с индивидуальным отоплением металлопластик можно использовать без ограничений.

Рекомендуем ознакомиться: Герметизация дымохода с помощью термостойкого герметика

Технические характеристики

Практика показывает, что наибольшим спросом пользуются металлопластиковые трубы с наружным диаметром 16 и 20 мм. Толщины стенок таких труб, соответственно, равны 2,0 и 2,25 мм. Толщина алюминиевого слоя составляет в них – 0,2 и 0,24 мм. Давление, создаваемое в трубе, будет определяться ее диаметром, толщиной стенки, а также температурой жидкости, проходящей по ней.

Рассмотрим пример. Если поднять температуру воды до 95 оС, труба выдерживает давление до 10 атм, а если вода имеет температуру 25 оС, то давление можно поднять до 25 атм (1 атм равна примерно 105 Па). Трубы из металлопластика рассчитаны и на более высокие температуры (до 110 оС), но на короткий промежуток времени.

Научившись расшифровывать маркировку металлопластиковых труб, потребитель сможет узнать самостоятельно информацию, необходимую для ввода их в эксплуатацию. Независимо от дополнительных обозначений, которые могут быть внесены в маркировку, производители в обязательном порядке указывают:

— как называется компания, которая выпустила данное изделие;

— наличие сертификата соответствия;

— маркировку используемого полиэтилена;

— буквенное обозначение способа сшивки полиэтилена (например, a – пироксидным методом, b – с помощью силана);

— обязательно указывается диаметр и толщина стенок трубы. Они могут быть указаны, как в мм, так и в дюймах (1 дюйм = 25,4 мм);

— обязательно указывается номинальное давление, рассчитанное на значение температуры носителя, равной +20 оС;

— далее следует значок, указывающий или запрещающий применение трубы для пропускания питьевой воды;

— затем, последняя надпись обычно связана с номером партии продукции и датой ее изготовления.

Простой процесс, а знания нужны

Для понимания правильности процесса разобьём его на составляющие.

Вся инструкция выглядит следующим образом:

  • Имеющиеся схемы подключения радиаторов отопления – выбираем;
  • Совместимость различных типов батарей и фитингов – проверяем;
  • Обвязка радиаторов с трубами – стыкуем.

Для информации! Отдельно будут рассмотрены общие правила пространственного размещения радиатора, так как пренебрежение ими может значительно снизить КПД батареи.

Общие понятия

Нарушение простых правил размещения батарей могут свести на нет все последующие этапы обвязки, снизив эффективность одного звена до 25%.

  • Расстояние от подоконника не должно быть менее 10 см;
  • Расстояние от пола до нижнего края радиатора не должно быть меньше 12 см;
  • Радиатор впритык к стене не ставится, минимальный зазор между ними должен быть 20 мм;

К сведению! В монтажный комплект вместе с пробками входят держатели для секционных батарей, а для панелей, крепления входят в комплект с радиатором. Они изначально спроектированы под необходимый промежуток.

Но желание нашего человека сэкономить и все сделать по-своему, заставляет это сделать. Еще один прием, который напомнит вам про необходимость промежутка – на стену под батарею клеится утеплитель с фольгированным отражателем, и между ним и радиатором нужен зазор.

  • С осторожностью необходимо относится к нишам под батареи. Желание скрыть обогреватель может привести к потере эффективности и теплоотдаче. Любителям эстетики цена вопроса может составить 10% потери теплоотдачи в нишах полуоткрытого типа и 20% – в нишах закрытого типа.

Принцип выбора

Набор плюсов у обоих видов достаточно велик. Поэтому при выборе следует учитывать место, где труба будет проходить, чтобы особенности материала не повлияли на удобство использования:

Полипропиленовые или металлопластиковые трубы

  • Труба из металлопластика «потеет» почти так же, как стальная. Покрывающиеся испариной конструкции подойдут не для всех помещений.
  • Полипропилен легче по весу.
  • Уровень термостойкости металлопластика гораздо выше (до 110 0C). Поэтому он хорош для монтажа отопления, теплых полов, горячего водоснабжения.
  • Металлопластик гибкий. С трубами в полимерной оболочке из полиэтилена можно монтировать водопровод без использования угловых соединительных фитингов, просто согнув их.
  • Металлопластиковые и полипропиленовые трубы имеют низкую сопротивляемость тепловым деформациям по сравнению с металлами, но этот показатель у металлопластика гораздо выше.
  • При монтаже полипропиленовых труб для отопления и горячей воды следует предусмотреть компенсационные петли из-за изменения размеров трубопровода при нагревании.

Для городских трубопроводов очень важна реакция на гидроудар при проверках системы и перепадах давления

Полипропиленовые лопаются в одном месте и образуют течь, а металлопластиковые расслаиваются на довольно большом промежутке, хотя выдерживают гораздо большие нагрузки, это особенно важно для подачи горячей воды и отопления. Поэтому при устранении течи и замене части водопровода у металлопластика придется менять больший кусок

Видео по теме: Какая труба лучше — ППР, полиэтилен или металлопластик?


Публикации по теме

Как соединять металлопластиковые трубы с металлическими

Поскольку полимерные коммуникации сегодня очень популярны для применения в различных системах, то нередко при выполнении ремонтно-строительных работ требуется соединение металлических труб с металлопластиковыми. Как показывает практика, подобные действия несложны, но требуют точности и аккуратности.

Наиболее простым вариантом выполнения стыковки своими руками является использование обжимного фитинга. Он накручивается при помощи рожкового ключа на металлическую трубу, которая должна быть очищена от ржавчины.

Обратите внимание! Для обеспечения герметичности применяется полимерная уплотнительная лента либо пакля.

На конец трубы из металлопластика надевается пресс-шайба с гайкой. Изделие калибруется и надевается на конус, который прикреплен к металлическому изделию. На завершающем этапе гайка закручивается рожковым ключом так, чтобы она плотно обжимала вторую трубу. Полученное соединение – прочное и герметичное. Важным при этом является подбор фитинга правильного диаметра.

Соединить металлопластиковую часть отопления с сегментами из металла можно при помощи специальных переходников

Монтаж

Соединение металлопластиковых труб отопления можно осуществить 2 способами:

При помощи обжимного фитинга

Внешняя часть трубы зажимается цангой (уплотнительное кольцо), в которую вставлен штуцер (штуцер и цанга оснащены специальными выступами, которые придают соединению надежность). Снаружи фитинга заворачивается специальная гайка, обеспечивая тем самым прочное соединение

При этом важно не пережать гайку

К плюсам таких соединений относится относительно не высокая стоимость фитингов, а также возможность их демонтажа и повторного использования (например, для проведения обслуживания данной части отопительной системы).

Обжимное соединение

К недостаткам можно отнести тот факт, что, если такие соединения ставятся в частном доме, то по прошествии нескольких месяцев гайка может ослабиться. Это связано с цикличностью работы котла в частном доме (котел включается и выключается через каждые 2-3 часа),. Такая цикличность отсутствует в многоквартирных домах, где отопление включается один раз осенью и выключается один раз весной.

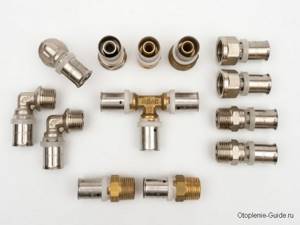

Фитинги для металлопластика.

Дело в том, что у фитинга и металлопластиковой трубы для отопления разные тепловые расширения, и при высокой цикличности работы котла, это приводит к износу уплотнительной резинки, как результат гайка ослабляется. В связи с этим, во избежание появления течи, фитинги необходимо периодически проверять и при необходимости подтягивать.

Важно! Во время циркуляции теплоносителя по отопительному контуру металлопластиковая труба, как и любая другая, расширяется. Если соединение выполнено не качественно, бывают случаи, когда труба, расширяясь, может просто вылететь из фитинга

В разгар отопительного сезона такая ситуация доставит массу неприятностей хозяевам дома. Тем более, что ЧП может произойти в момент, когда в доме никого не будет.

Для монтажа обжимного фитинга потребуется следующее:

  • Труба;
  • Фитинг;
  • Ножницы для резки труб (труборез);
  • Трубогиб — специальное приспособление для сгибания трубы;

Калибратор Valtec для металлополимерных и полимерных труб. 16-20-26, с ножами для снятия фаски.

  • Приспособление для снятия фаски (калибратор). После того, как труба нужного размера отрезана, ее необходимо откалибровать (перед тем, как вставить в фитинг). Для этого применяется так называемый тройник, на который одевается труба и несколько раз проворачивается в разные стороны. Выступы на тройнике снимут фаску под углом 30°, после чего деталь можно свободно одеть на фитинг. При чем рекомендуется держать трубу отверстием вниз, чтобы избежать попадания срезаемых частей внутрь трубы;
  • Гаечный и газовый ключи.

Важно! Если не снять фаску, во время одевания трубы на штуцер фитинга могут порваться уплотнительные кольца.

При помощи пресс-фитинга

Прочное соединение, не нуждающееся в обслуживании. Для его создания необходим специальный пресс, при помощи которого гильза вдавливается в поверхность трубы. Пресс обладает специальными насадками с кольцевыми выступами, которые делают соединение надежным.

Опрессовка

Совет! Многие отказываются от опрессовки только потому, что нет пресс клещей. Сегодня практически каждый сантехнический магазин предоставляет инструмент на прокат. Стоимость проката составляет около 300-400 руб/день + необходимо оставить залог.

Ручные радиальные пресс-клещи Valtec VTm.293. Вес без насадок – 4,76 кг. Стоимость – 9400 руб.

Помимо повышенной надежности и герметичности, пресс-фитинги имеют красивый эстетичный внешний вид, поэтому многие прокладывают металлопластиковые трубы для отопления наружным способом, не боясь испортить интерьер помещения.

К недостаткам пресс-фитингов можно отнести высокую стоимость по сравнению с обжимными фитингами. А также тот факт, что полученное таким способом соединение является не разъемным. Скрутить такой фитинг уже не возможно.

Инструменты для работы с металлопластиковыми трубами

Для монтажа фитинга потребуется:

  • Труба;
  • Фитинг;
  • Ножницы для резки труб (труборез);
  • Трубогиб;
  • Ручные или электрические пресс клещи;

Важно! При монтаже трубопровода из металлопластика на стену, расстояние между креплениями не должно превышать 0,5 м. Если проигнорировать данную рекомендацию и сделать промежуток больше, это может привести к провисанию трубы в процессе эксплуатации, что в свою очередь нарушит гидравлические характеристики системы отопления

Достоинства и недостатки металлопластиковых труб

Начнем с достоинств:

  • Внутренняя поверхность гладкая, потому нет осадков и заиливания. С течением времени просвет трубы не уменьшается. Потому и срок эксплуатации у труб МП длительный – до 50 лет при температуре среды до 20оС и 25 лет при температуре 95оС. Эти сроки действительны только для сертифицированных качественных изделий.
  • Меньший уровень шумов, чем у металлических труб. В разы. Шум в стояках многоквартирных домов очень ощутимый. Поменяв их на МП трубы, вы практически ничего не услышите.
  • По сравнению с неармированными полипропиленовыми трубами небольшой коэффициент теплового расширения. Если брать армированные ППР трубы, то показатели сопоставимы: больше чем у металлических труб, но вполне приемлемы (для разводки отопления требуются компенсаторы или компенсационные контура).
  • Не проводят наведенные токи.
  • Легкие.
  • Качественное сырье химически нейтрально и такие трубопроводы могут использоваться для любых сред. В том числе и для подвода питьевой воды.
  • Эластичные. Можно гнуть, без риска нарушить фольгированный слой (если шов сварной).

  • Малая теплопроводность. Для систем отопления и ГВС это очень хорошо: при транспортировке температура падает незначительно, а значит, воду мы получим горячей, что хорошо и в душе, и для радиаторов.

Теперь недостатки:

  • Пластмассы горючи, потому разводка пожарного водопровода ими не разрешена.
  • Ограниченная область использования из-за температурных ограничений (температура среды до +110оС, боятся замерзания).
  • Металлопластиковые трубы (в отличие от ПП) боятся размораживания – теряют прочность и могут рассыпаться.
  • Плохо переносят ультрафиолетовое излучение, потому непригодны для открытой прокладки на улице.
  • Наличие теплового расширения требует установки компенсаторов в длинных ветках.
  • Фитинги имеют такое строение, что зауживают просвет трубы. Так что наличие большого количества фитингов значительно снижает пропускную способность трубопровода. Одно хорошо – МП трубы продаются в бухтах и можно укладывать длинные отрезки, сгибая трубу в нужных местах, а не ставя фитинги, как в ПП трубах. Но даже в таком варианте требуется более мощный циркуляционный насос, чем при разводке полипропиленовыми трубами.

  • При монтаже используются обжимные, резьбовые или пресс фитинги. Специфика использования МП в отоплении такова, что даже качественные и отлично установленные соединения начинают «капать» через несколько лет и их необходимо подтягивать. Потому, если вы решите замуровать трубы в стене (популярное решение), придется в местах установки фитингов делать смотровые окошки. Если их не сделать, придется стенки разбивать (чтобы устранить течь).
  • Если сравнивать цены на фитинги МП и ПП, то МП стоят гораздо дороже (одного уровня качества). Но их может понадобиться меньшее количество – из-за того, что гнуть трубы можно.

Большинство недостатков можно отнести, скорее к особенностям и правилам эксплуатации: прятать от ультрафиолета, не использовать для высокотемпературных сред, делать компенсаторы и оберегать от огня (горючесть). А вот остальные это уже не очень приятно. Особенно не радует необходимость подтягивать соединения: рано или поздно наступает момент, когда уже некуда затягивать. И тогда остается одно: менять. Для начала фитинг, а потом, возможно и всю систему.

Использование труб из металлопластика в автономных и центральных отопительных системах

Применение металлопластиковых труб для монтажа теплосетей позволяет сэкономить время, силы и средства и оборудовать трубопровод, обладающий всеми положительными качествами металла и пластика.

Для получения такого результата нужно, в первую очередь, понимать различия в работе центрального отопления и индивидуального:

  • В системе центрального отопления мощный теплогенерирующий прибор нагревает большой объем воды. Нагретый теплоноситель поступает в дома и квартиры с температурой от 40 до 95 градусов, но при профилактических мероприятиях подаваемая в трубы вода может иметь температуру до 150 градусов. Давление обычно находится в диапазоне 4-5 атмосфер, но так как обслуживается обширная и разветвленная теплосеть, в трубопроводе случаются гидроудары – скачки давления, когда оно превышает норму в 2-3 раза. Для металлопластика 95 градусов – предел эксплуатационной температура, а гидроудары – угроза мгновенного разрушения стенок, особенно на поворотах и узлах. Поэтому установка металлопластиковых труб в помещениях, получающих теплоноситель из централизованной системы нежелательна. Однако, вышеперечисленные проблемы можно решить, оснастив трубопровод стабилизаторами давления и регуляторами температуры.
  • В автономной системе циркулирует небольшой объем теплоносителя, температуру и давление можно регулировать непосредственно на теплогенерирующем приборе. Поэтому в домах, квартирах, коммерческих и иных строениях с индивидуальным отоплением металлопластик можно использовать без ограничений.

Рекомендуем ознакомиться: Воздуховоды сварные из черной стали

№8. Металлопластиковые трубы для отопления

В централизованных системах отопления давление может подниматься до 4 атм, в автономных – редко превышает 1-1,5 атм. Температура теплоносителя составляет около +70 0 С, иногда повышается до +90 0 С (если вы используете , то этот параметр запросто можно регулировать). Это еще раз убеждает нас в том, что металлопластиковые трубы можно использовать для организации системы отопления.

Единственное ограничение

, которое присутствует в данном случае, — это необходимость поддержания положительных температур в доме. Линейное расширение у таких труб минимальное, поэтому если вода в них замерзнет, то металлопластик порвется. Именно поэтому его используют для организации отопления в постоянно отапливаемых помещениях.

Если используется , где возможен перегрев теплоносителя, лучше установить теплоаккумулятор, иначе при частых повышениях температуры выше +100 0 С трубы могут протечь.

Можно ли доверять металлопластику?

Сегодня все еще продолжаются споры о том, какие трубы надежнее для систем отопления – полипропилен или металлопластик. Хотя механическая и тепловая стойкость у них примерно одинакова, вопрос чаще всего состоит в используемом методе соединения.

В пластиковых системах применяются сварные соединения. Они более герметичны, чем выжимные фитинги. Но если ставить компрессионные фитинги, то металлопласт имеет значительные преимущества. Дело в том, что в процессе сварки полиэтилена необходимо очень точно выдерживать температурный режим. При недогреве или перегреве качество соединения нарушается. Кроме того, при неправильном соединении расплавленный пластик может сузить проход. Использование фитингов также сужает сечение трубы, но не так сильно, как ошибки при пайке.

Результирующая стоимость системы, собранной с помощью металлопластиковых элементов, будет несколько выше, не столько из-за цены труб, сколько из-за затрат на фитинги и переходники. Но при соблюдении всех правил монтажа данная система оказывается более стабильной. В ней поддерживается прочность и герметичность соединений, а коэффициент расширения у таких труб меньше. Кроме того, вы всегда сможете усовершенствовать систему, добавив новое оборудование.

Читайте другие статьи по данной тематике

Отопление дома – самый экономичный способСхема отопления двухэтажного дома
Комбинированная система отопления частного домаКак сэкономить на отоплении загородного дома
Отопление частного дома конвекторамиРазводка отопления двухэтажного дома
Монтаж системы отопления: правила и описаниеСистема отопления частного дома с естественной циркуляцией
Отопление частного дома из полипропилена своими рукамиВодяное отопление в частном доме
Тепловая трасса — предназначение, классификация, случаи использованияКак сделать отопление частного дома
Отопление дома сжиженным газомРасход газа для отопления частного дома – расчет потребления
Варианты отопления каркасного домаИнфракрасное отопление домов
Отопление частного дома с принудительной циркуляциейОтопление частного дома электричеством
Как обеспечить отопление своего дома без газаКак выполняется опрессовка отопительной системы
Схемы разводки отопления от котла в частном домеО схемах отопления частного дома с газовым котлом
Коллекторная система отопления частного домаПроект отопления частного дома
Монтаж системы отопления в частном домеОсновные правила расположения радиаторов при отоплении частного дома
Система отопления частного дома теплым плинтусомОтопление частного дома теплым полом
Автономное отопление частного домаСистема отопления дачи
Отопление частного дома тепловым насосом — плюсы и минусыОсобенности отопления загородного дома электричеством
Лучшее отопление для частного домаОтопление и водоснабжение загородного дома: описание технологии монтажа

Услуги по данной тематике

Проектирование отопленияТвердотопливное отопление под ключ
Газовое отопление под ключОтопление под ключ
Отопление в деревянном доме под ключВодяной теплый пол под ключ
Монтаж водяного теплого полаОтопление двухэтажного дома
Монтаж отопления в коттеджеОтопление загородного дома: варианты и цены
Монтаж отопленияМонтаж отопления в частном доме
Монтаж инженерных систем водопровода и отопленияДизельное отопление загородного дома
Автономное отопление под ключВоздушное отопление загородного дома
Цены на монтаж отопления в частном домеПроектирование и монтаж систем отопления
Водяное отопление в частном домеЭлектрическое отопление загородного дома: варианты и цены
Отопление в таунхаусеПроектирование газового отопления
Стоимость проектирования отопленияКалькулятор отопления частного дома
Монтаж водяного теплого пола в частном домеЦена на монтаж водяного теплого пола
Монтаж водяного теплого пола на деревянный пол

Фитинги для монтажа системы отопления на основе полипропиленовых труб

Для монтажа системы отопления на основе полипропиленовых труб применяются следующие изделия:

  • Муфты. Муфты бывают: прямые, переходные, со стальными резьбами (как внутренней, так и наружной). Они предназначены как для соединения труб методом пайки, так и для присоединения к полипропиленовым трубам стальных или металлопластиковых. Они также подойдут для подключения запорной арматуры и отопительных приборов.
  • Переходные муфты.
  • Краны и вентили. Также бывают как с металлическими резьбами, так и без них. Они устанавливаются на отопительные приборы, а также магистральные контуры, чтобы была возможность отключать их для проведения ремонтов и профилактически работ.
  • Крестовины и тройники. Аналогично, как и муфты, могут иметь паянную или комбинированную резьбу соединения. Необходимы для подключений нескольких труб.
  • Уголки. Применяются для соединения труб под прямым углом.
  • Заглушки. Применяются для закрытия временно неиспользуемых соединений.

Перед тем как приступить к покупке фитингов, необходимо сделать чертеж всей системы с обозначением всех ее элементов, их размеров, диаметров. Только в таком случае можно точно определить, сколько и каких соединений необходимо купить.

Виды монтажа отопительных систем частного дома бывают:

  • Одноконтурная система. В такой компоновке все радиаторы подключаются последовательно. При этом общая длина длинна труб и количество соединительных элементов необходимо минимальное. В такой системе есть один большой недостаток — чем дальше «по трубе» установлен радиатор, тем меньше он будет нагреваться. Поэтому в доме нагрев комнат будет неравномерным.
  • Двухконтурная. Эта система является самой популярной. Каждый радиатор подключается к двум контурам: «подача» и «обратка». Благодаря параллельному подключению каждый из радиаторов имеет одинаковую температуру нагрева.
  • Многоконтурная. При этой системе помещение имеет несколько контуров отопления, которые подключаются при помощи отопительного коллектора. При такой системе есть возможность регулировать подачу теплоносителя на каждый контур, благодаря чему можно более оптимально использовать энергоресурсы. Данная система требует большого количества труб и соединений.
  • Проектированием отопительных систем для частного дома должны заниматься специалисты. В противном случае, высока вероятность построения системы, которая не будет отвечать требованиям отапливаемого помещения.

Как выбрать трубы для использования в централизованной системе отопления

Сейчас в продаже имеется множество торговых марок металлопластиковых труб, предназначенных для систем обогрева помещений

Однако выбирать советовать конкретный бренд не всегда правильно, всегда следует обращать внимание на технические характеристики изделия, то есть, на заявленные рабочие параметры давления и температуры в системе. Само собой, что чем выше последние, тем лучше

Следующий вопрос – это, какого диаметра выбирать трубы. Скажем сразу, что он должен быть больше, чем у той же стальной трубы, которая могла бы быть в этом месте установлена. Так, для стояков берутся трубы диаметром 32 или 26 миллиметров, а вот на подводку к радиаторам можно использовать и 26-миллиметровые изделия. Все дело в том, что маркировка стальной трубы (ДУ) – это условный проход, который обычно соответствует диаметру внутреннему. В то время как у металлопластиковых труб в расчет берется диаметр внешний. А значит, полезное сечение у последних снижается с учетом толщины стенок.

Выбор типа и диаметра труб для отопления

Наиболее распространенный диаметр, какой имеют металлопластиковые трубы в отоплении, составляет от 16 до 32 мм. Однако это касается исключительно централизованного отопления, а если осуществляется монтаж системы «теплый пол», нужен еще меньший диаметр – 8 или 10 мм.

Покупая металлопластиковые трубы для отопления, следует обратить особое внимание на универсальность по отношению к фитингам. Ведь некоторые производители выпускают продукцию, рассчитанную исключительно на фасонные изделия из той же серии. Это может стать неприятным сюрпризом и серьезно усложнить монтаж.

В зависимости от состава пластика, который был использован для производства трубопровода, металлопластиковые трубы для отопления могут иметь внешний слой:

  • Полиэтиленовый;
  • Полиэтилен термостойкий;
  • Сшитый полиэтилен;
  • Полипропилен.

На состав материала указывает специальная маркировка, нанесенная на внешней стороне продукции.

Отопление в частном доме из полипропиленовых труб своими руками

Главные компоненты отопления — генератор тепла, трубы и приборы отопления. Остальное оборудование обеспечивает работоспособность системы при различных нагрузках. Оснащение системы дополнительными элементами зависит от размеров дома и модификации выбранного котла. Заданные параметры работы агрегата обеспечивает группа безопасности, расширительная емкость с переливной трубой, нагнетатель и устройство регулировки давления.

Если циркуляционный насос не встроен в котловой контур, то нагнетатель устанавливают на обратной линии трубопровода, в непосредственной близости генератора тепла. Место установки расширительного бачка закрытого типа для отопления — перед циркуляционным насосом. Группу безопасности монтируют на подающей линии возле котла.

Преимущества перед другими

Металлопластиковые трубы особенно отличаются долговечностью и эффективностьюЗадаваясь вопросом: где купить металлопластиковые трубы для отопления, необходимо помнить, что нужно обратить внимание на основные положительные качества товара, предоставляемого каждым производителем:

  • Металлопластиковые трубы не подвержены коррозии, на них не образуются отложения, засоры. Гладкая внутренняя поверхность не подвержена действию окислительных процессов. Материал не изменяет свое состояние, а состав переносимой жидкости не меняется на протяжении всего срока службы.
  • Стойкость к воздействию агрессивной среды на внешний слой.
  • Исключено образование ила, зарастание во внутренней части трубы даже по прошествии 10 лет эксплуатации.
  • Простота в использовании. Монтаж металлопластиковых труб считается одним из самых простых, так как они быстро, не вызывая затруднений, крепятся, легко гнуться, в процессе установки проявляют высокую стойкость к повреждениям. Отмечается их небольшой вес, который способствует ускорению работ по креплению труб.
  • Износостойкость. Внутренняя поверхность очень прочна, поэтому не деформируется даже при высоких скоростях перемещения рабочей среды.
  • Эффективность. У полимерных материалов, применяемых в производстве металлопластиковых труб, коэффициент теплопроводности намного меньше, чем у металлов, поэтому потери тепла сведены к минимуму.
  • Небольшое количество соединений. Эластичность и гибкость труб характеризуется наивысшими показателями, поэтому для обхождения углов и неровностей на поверхности не потребуется использование дополнительных фитингов, что значительно увеличивает надежность всей системы.
  • Во время монтажа металлопластиковых труб образуется минимальное количество отходов.
  • Трубы для отопления продаются в бухтах, поэтому потребитель может заранее замерить необходимые параметры материала, а продавец отрежет такой метраж, который укажет покупатель.
  • Требуется стандартный набор инструментов. Без дополнительных обработок и ограничений можно поместить трубы под стяжку, то есть после установки залить бетоном.
  • Проводить ремонт можно без использования профессионального трубогибочного и сварочного оборудования, поэтому владелец, обладая необходимыми знаниями, сможет провести ремонтные работы самостоятельно.
  • Невысокая цена. Закупка оборудования и затраты на оплату труда работников обходятся в небольшую сумму, так как стоимость исходного материала и время, затрачиваемое на установку, невелики.

Недостатки и положительные стороны изделий

Перед принятием решения, можно ли трубу (металлопластиковую) использовать для отопительной системы в доме, важно лучше изучить их недостатки и положительные качества. Из последних выделяют:

  • экологическую чистоту;
  • хорошую совместимость, позволяющую соединять металлопластиковые трубы с металлическими;
  • устойчивость к образованию разнообразных отложений в виде камней и ржавчины;
  • способность сохранять любые формы из тех, какие придаются им при сгибании;
  • возможность организации отопления своими руками из металлопластиковых труб без привлечения множества инструментов;
  • минимальное количество отходов;
  • гибкость, позволяющую организовать разводку металлопластиковых труб своими руками с меньшим количеством элементов соединения;
  • хорошую звукоизоляцию, антистатичность и ремонтопригодность.

Неоспоримым преимуществом того, чтобы использовать такие трубы в частном доме является их пропускная способность, которая на 30% выше, чем у аналогов из стали.

Трубы из металлопластика разрушаются под действием ультрафиолета, поэтому их лучше использовать в системах закрытого типа, например, теплого пола

Вместе с тем нельзя забывать и про недостатки. Металлопластиковая труба для отопления нуждается в качественной изоляции. Хотя она и пригодна для наружного монтажа, но при замерзании с находящейся внутри водой изделие лопнет. Также металлопластик нельзя ставить в местах прямого воздействия ультрафиолетовых лучей.

Обратите внимание! При необходимости использовать скрытую прокладку коммуникаций в доме запрещается выполнять соединения резьбовыми фитингами.

Необходимо учитывать, что фитинги для труб из металлопластика имеют немного зауженное сечение. Это приводит к некоторому снижению проходимости трубопровода.

Правила монтажа конструкций из металлополимеров

При укладке металлопластиковых систем важно руководствоваться следующими положениями:

При скрытой прокладке трубопроводов из этого материала важно предусмотреть съемные щиты (люки), лишенные острых выступов. Они обеспечивают доступ к компрессионным фитингам. Укладку систем через конструкции зданий важно производить при помощи гильз, внутренний диаметр которых на 0,5-1 см больше аналогичного параметра трубы. Зазор, который образуется между элементами, нужно заполнить мягким негорючим материалом, обеспечивающим передвижение трубы в продольном направлении. При прокладке металлопластиковых водопроводных или отопительных систем важно не допускать повреждений поверхности элементов, включая царапины или надрезы

Для распаковки бухты лучше избегать острых предметов, а разметку конструкции выполнять карандашом либо маркером. Монтаж конструкции можно осуществлять с применением опоры или подвески, которые обычно присутствуют в ассортименте производителей металлополимерных труб. Они помогают прикрепить изделия к стене, при этом металлические детали устанавливаются с прокладками, сделанными из мягкого материала.

Зазор, который образуется между элементами, нужно заполнить мягким негорючим материалом, обеспечивающим передвижение трубы в продольном направлении. При прокладке металлопластиковых водопроводных или отопительных систем важно не допускать повреждений поверхности элементов, включая царапины или надрезы. Для распаковки бухты лучше избегать острых предметов, а разметку конструкции выполнять карандашом либо маркером. Монтаж конструкции можно осуществлять с применением опоры или подвески, которые обычно присутствуют в ассортименте производителей металлополимерных труб

Они помогают прикрепить изделия к стене, при этом металлические детали устанавливаются с прокладками, сделанными из мягкого материала.

Все этапы операций нужно проводить тщательно и аккуратно, поскольку металлопластиковые элементы чувствительны к ультрафиолету, механическим повреждениям. Внешний монтаж подобных конструкций уместно проводить лишь в местах, где отсутствуют подобные факторы.

Полезные советы по пайке полипропиленовых труб отопления

Важные советы и рекомендации, которых следует придерживаться:

  • При сквозном проходе трубопровода через стену необходимо обязательно предусмотреть наличие стальных гильз. Они защитят полипропилен от механических повреждений.
  • На прямых участках трубопроводов длиной более 5 метров необходимо предусмотреть наличие компенсаторов.
  • При пайке запорных кранов и вентилей необходимо заранее продумать их положение, чтобы они имели свободный и полный ход. Это очень распространенная ошибка новичков.
  • Не следует забывать о кронштейнах-клипсах, которые будут поддерживать спаянные трубы. Их стоит установить заблаговременно.
  • Если нет уверенности в качестве сваренного шва, лучше его отрезать и переделать. Производить работы на готово системе в случае течи будет проблематично.
  • При стыковке нагретых элементов необходимо учитывать стыковочные метки на деталях. Корректировать их положение после соединения можно на 1-2 мм.

Монтаж отопления из ПП труб

Монтаж отопления

Монтаж системы отопления, в которой используются трубы для отопления из полипропилена, не требует серьезных физических усилий и временных затрат.

При этом следует соблюсти следующие требования к инструментам и деталям:

  • Монтажные работы должны выполняться при температуре не менее 5°;
  • Перед работой следует обеспечить отсутствие загрязнений и повреждений на материале;
  • Не следует допускать воздействия открытого огня на элементы, изготовленные из полипропилена;
  • На полипропиленовых элементах не допускается нарезание резьбы;
  • Полифузная сварка выполняется при помощи электросварочного аппарата с насадками;

Ножницы для нарезки ПП труб

Для нарезки труб используют специальные ножницы.

Компенсатор

Следует также рассказать о довольно важной детали, входящей в состав отопительной системы из полипропиленовых труб – компенсаторе. Основная функция компенсатора – компенсация теплового расширения ПП трубы

При этом следует помнить, что использование компенсатора может быть опасным для всей отопительной системы.

Установка компенсатора в положении, показанном на рисунке выше, приводит к скоплению воздуха в верхней его части, что приведет к прекращению циркуляции воды в системе и неустранимой ее поломке.

Поэтому компенсатор следует устанавливать только петлей вниз, что позволяет избежать задержки воздуха.

Перед началом монтажа следует разогреть сварочный аппарат до температуры в 270°, чтобы получить в результате гомогенный шов высокого качества.

Основные этапы монтажа отопительной системы из полипропиленовых труб

  1. Первым делом отмеряют и отрезают нужную длину трубы. В случае сварки фольгированной трубы удаляют средний и верхний слой (размер удаляемого слоя равен глубине вхождения фитинга);
  2. Торец трубы очищают от заусенцев;
  3. Маркером отмечают глубину полного вхождения фитинга. Чтобы предотвратить сужение прохода, в промежутках оставляют 1-миллиметровый интервал между торцом и выступом фитинга;
  4. Маркером отмечают на поверхностях трубы и фитинга место их соединения между собой;
  1. Трубу и фитинга насаживают на сварочный аппарат и выполняют одновременное разогревание обеих частей;
  2. После достаточного прогревания элементов производят их соединение между собой в соответствии с заранее сделанными метками. При этом необходимо осуществлять контроль за перекосами в радиальном и осевом направлениях;
  3. Остывание шва длится от 10 до 30 секунд, что дает возможность в случае необходимости производить небольшие коррекции соединения;
  4. Соединение остальных компонентов трубы выполняется аналогично. Порядок их соединение желательно определить заранее, что позволяет существенно ускорить выполнение работ.

Зная, как монтируются полипропиленовые трубы отопления, об эффективности и надежности работы отопительной системы можно не беспокоиться. Кроме того, можно быть уверенным, что использование системы отопления именно из полипропиленовых труб обеспечивает уютную и теплую атмосферу в доме на долгие годы.

Подключение ввода

Если ввод системы отопления расположен справа, закручиваем его в правый верхний угол и по аналогии с левой стороной. У нас используется труба из металлопласта. Чтобы подключить ее в стандартное отверстие в радиаторе, понадобится соответствующий металлический переходник. Поскольку труба ввода находится снизу, а место, куда ее нужно вкрутить – вверху, переходник должен быть угловым.

Вкручивается он особым образом, но сначала переходник лучше закрутить по-обычному и посчитать число оборотов до зажатия и фиксации в положении, при котором отверстие будет «смотреть» вниз. Запомните число, чуть позже оно пригодится. Выкрутив переходник, повторяем действие в обратном порядке, но уже по всем правилам сантехники. Резьбовое соединение нужно уплотнить.

Используем для этого сантехнический лен.

Наматываем его ровной нитью по резьбе переходника.

Но и это еще не все!

Поверху резьбы и намотанного лена намазываем шамотную глину (или силиконовый герметик).

Приобрести ее можно в магазинах сантехники. Поставляется глина в тюбиках.

Закручиваем подготовленный переходник в отверстие.

Излишки выступившей глины вытираем тряпкой.

К переходнику присоединяем трубу.

Выгибаем как нам нужно металлопласт и подводим его в требуемое место.

Намечаем необходимую длину и отрезаем лишнее с помощью специальных ножниц для этого вида трубы.

На трубу надеваем металлический элемент соединения с переходником, уже вкрученным ранее в радиатор. Для качественного соединения металлопластиковой трубы её нужно немного развальцевать.

Выполнить это поможет специальное ручное устройство. Просто вставляете его в трубу и вращаете.

После этого можно надевать соединительный элемент на трубу.

Затем металлическое соединение и переходник нужно просто скрутить. Для крепления трубы отопления используются специальные клипсы нужного размера предварительно закрепленные в нужных местах на стене.

Схемы отопительных систем

Выберите оптимальную схему разводки труб для самостоятельного монтажа отопления из полипропилена. В дальнейшем вы получите рекомендации по соединению отдельных элементов и выполните их размещение в соответствии с выбранным планом.

Однотрубная схема

Однотрубная схема

Самый простой метод обустройства отопительной системы. В соответствии с этим методом разводки каждая установленная дальше от отопительного агрегата батарея будет нагреваться до более низкой температуры по сравнению с установленной ранее батареей.

Данный метод дает возможность снизить расход материалов на обустройство отопительной системы. Однако эффективность обогрева будет низкой, т.к. распределение температуры при такой разводке труб осуществляется неравномерно.

Ввиду этого от однотрубной схемы разводки труб нужно пытаться воздерживаться.

Коллекторная схема

Коллекторная схема

На обустройство системы отопления по такой схеме придется потратить больше материалов, однако и основные эксплуатационные свойства подобного обогрева будут гораздо выше.

Распределение тепла по помещениям будет осуществляться довольно равномерно и качественно.

Двухтрубная система

Двухтрубная система

Самый оптимальный метод обустройства системы обогрева. Закладка труб осуществляется в пол либо же в стены дома по периметру. Двухтрубное отопление лучше всего подходит для обогрева дома. Поэтому специалисты рекомендуют отдавать предпочтение в пользу именно этого варианта разводки труб.

Выбор схемы отопления

Стоит сразу заметить, что схема отопления, в которой используется металлопластик, составляется исходя из различных факторов, например, места расположения отопительного котла, расположения комнат и других подобных.

Так или иначе, можно выделить общие принципы построения схем отопления, по которым их можно классифицировать:

  • коллекторные схемы;
  • однотрубные или двухтрубные схемы;
  • схемы с верхней и с нижней развязкой труб.

Существуют и иные виды схем.

Стоит заметить, что во многом схема отопления зависит от расположения газового котла, если речь идет о частном доме, имеющим именно такой отопительный элемент.

Все дело в том, что газовый котел может быть установлен только по определенным условиям, то есть с соблюдением всех требований и выдержкой всех указанных расстояний до некоторых предметов согласно технической документации котла.

Кроме того, во многом вид схемы системы отопления определяет и точка входа труб водоснабжения в дом. Есть и другие факторы.

Схема однотрубной системы отопления: 1 — подающая магистраль, 2 — нагревательный прибор, 3 — трехходовой кран, 4 — выпуск воздуха, 5 — регулирующий кран, 6 — обратная магистраль.

Итак, что касается конкретного вида системы, то по каждому из них можно выделить как положительные моменты, так и отрицательные. Например, однотрубная система отопления из металлопластика хороша, скорее, для маленького домика, использующегося в качестве дачи, в котором количество радиаторов не превышает 5 единиц.

Это связано с тем, что при однотрубной схеме каждый последующий радиатор будет иметь меньшую температуру, чем предыдущий. При малом их количестве температура будет примерно одинаковой, при большом — последний радиатор вовсе может никогда не прогреваться.

Статья по теме: Ремонтируем сами: варианты заделки дыр и щелей в стенах

Положительным моментом такой схемы является то, что количество затрачиваемого материала гораздо меньше, чем на иные схемы.

Что касается коллекторной схемы, то она требует самого большого количество материала из всех существующих схем. Однако регулировка температуры нагрева каждого отдельного элемента настолько проста, что с легкостью компенсирует все затраты. Кроме того, распределение тепла между всеми элементами является практически идеальным.

Чем-то средним между двумя вышеописанными схемами является двухтрубная схема отопления. Она требует чуть больших затрат по сравнению с однотрубной, но меньших — по сравнению с коллекторной.

Отопление по такой схеме может быть с нижней разводкой труб и верхней. Монтаж радиаторов, газового котла и иных элементов системы отопления Монтаж системы отопления, где применяется металлопластик, начинается с монтажа котла, радиаторов и других отдельных элементов системы отопления.

Стоит заметить, что монтаж газового оборудования должен осуществляться только квалифицированными работниками из соответствующей службы. Самостоятельный монтаж газового котла может привести к серьезной ответственности.

Металлопластиковые радиаторы прочны и долговечны. Они отличаются большой теплоотдачей и экологичностью.

Что касается радиаторов отопления из металлопластика, то их можно крепить самостоятельно. Сначала выбираются места крепления радиаторов. Крепятся они к стенам при помощи специальных кронштейнов. Кронштейны, в свою очередь, крепятся непосредственно к стенам при помощи анкерных болтов. Под них высверливаются отверстия в стенах, а потом во внешнюю часть ввинчивается сам болт, надежно закрепляя кронштейн.

Если речь идет о чугунных радиаторах, то на каждые 3 секции полагается один кронштейн, но меньше двух кронштейнов на весь радиатор быть не должно.

После установки всевозможного оборудования, например, манометра, если им не оборудован газовый котел, или какой-либо запирающей арматуры можно приступать к непосредственной работе с трубами.

Монтаж системы отопления металлопластиковыми трубами

Изделия из металлопластика соединяются при помощи фитингов трех видов:

  • — разъемных (резьбовых или цанговых) — соединение можно разобрать, потом собрать заново;
  • — условно разъемных (компрессионных — можно разобрать, но при сборке необходимо заменить обжимное кольцо);
  • — неразъемных (пресс) — требуется дорогостоящий пресс, можно заделывать в стены или полы.

Необходимые инструменты для монтажа

  • — ножницы (труборез);
  • — калибратор;
  • — трубогиб (внутренняя или внешняя пружина);
  • — разводные ключи;
  • — тефлоновая или фум лента (для герметизации соединений с резьбой).

При сборке необходимо соблюдать некоторые правила

  • — открытая прокладка производится после отделочных работ;
  • — температура окружающей среды не должна быть менее +5оС;
  • — резать материал лучше специальным инструментом;
  • — при сгибании не допускается перелом внутреннего алюминиевого слоя;
  • — к поверхностям трубопровод крепится при помощи клипс;
  • — при монтаже необходимо оставлять запас на тепловое расширение;
  • — при использовании резьбовых соединений необходимо следить за тем, чтобы не пережать материал во время затягивания гайки.

Перед монтажом нужно нарезать отрезки в соответствии со схемой. Если нет трубореза, то можно использовать ножовку, но кромка может получиться неровной. Потом при помощи калибратора торцам возвращается круглая форма.

Для сгибания элементов используют трубогиб или пружину. Пружина может быть наружной и внутренней. Применение инструмента предотвращает излом алюминия на сгибе. Если радиус изгиба меньше, чем 7 диаметров, лучше использовать фитинг.

Система отопления из металлопластиковых труб с компрессионными фитингами Для создания компрессионных соединений не требуется специальный инструмент. Можно приобрести разнообразные фитинги — переходники, уголки, тройники, крестовины. Все они оснащены штуцером с уплотнительным кольцом, накидной гайкой и зажимным кольцом. Трубу нужно надеть на штуцер, установить зажимное кольцо и накрутить накидную гайку.

Способы соединения элементов трубопровода: компрессионный и прессовый

Металлопластиковые трубы для отопления можно легко установить своими руками, ведь их не нужно паять или сваривать. Монтаж осуществляется с применением латунных фитингов, которые заранее подбираются под диаметр трубопровода. В зависимости от типа используемых фасонных элементов, различают два основных способа соединения металлопластика:

  • Компрессионный;
  • Прессовый.

Компрессионные фитинги позволяются максимально упростить монтаж. Система отопления устанавливается своими руками и без использования дорогостоящего инструмента. Однако такой тип соединения нельзя выполнять под бетонной стяжкой, ведь он требует постоянного наблюдения. В случае ослабления герметичности гайку фитинга придется подкрутить, а значит, должен быть постоянный доступ к узлам.

Компрессионные соединения не подходят для системы теплого пола из-за невозможности постоянного доступа к местам стыковки элементов.

Прессовые соединения являются более надежными и герметичными. Однако для установки необходим специальный инструмент, какой выполняет обжим фитингов с трубопроводом. Таким приспособлением стали пресс клещи, что продаются с набором сменных насадок, имеющих различный диаметр.

Также к недостаткам пресс соединений иногда относят их неразъемность, т.е. невозможность повторного использования при демонтаже.

Рейтинг
( 2 оценки, среднее 5 из 5 )
Понравилась статья? Поделиться с друзьями:
Для любых предложений по сайту: [email protected]
