Любой владелец загородного дома заинтересован в том, чтобы смонтированный им водопровод работал безотказно. Если будут возникать регулярные перебои с подачей воды, бытовая техника быстро выйдет из строя.

Любой скачок давления в водопроводной системе опасен и для водонагревателя, и для посудомоечной машины. Подключение гидроаккумулятора в систему водоснабжения поможет предотвратить целый ряд вероятных проблем.

  • Правильная настройка нового устройства
  • Оптимальное давление воздуха
  • Выводы и полезное видео по теме
  • Как устроен гидробак и для чего нужен в системе водоснабжения

    Гидробак, мембранный бак или гидроаккумулятор – это названия одного устройства, представляющего собой герметичную металлическую емкость. Внутри нее встроена эластичная мембрана в форме груши с небольшим количеством воды. Мембрана прикреплена к корпусу гидробака с помощью фланца с патрубком и делит емкость на две части. Одна из частей заполнена водой, вторая – воздухом или азотом. Если гидробак планируется установить в бытовой системе водоснабжения, то приобретают устройства, заполненные воздухом. Для промышленного использования в гидроаккумулятор закачивают азот.

    С увеличением объема воды в емкости воздушная часть, соответственно, уменьшается, что приводит к повышению давления в системе подачи воды. После достижения определенных параметров специально настроенное реле отправляет команду на отключение насосного оборудования.

    Для изготовления бака используется металл, однако причин для образования очагов коррозии нет. Дело в том, что от контакта с водой металл защищен мембраной, которая изготовлена из высокопрочного резинового бутила. Этот материал также обладает высокой устойчивостью к воздействию микроорганизмов, что способствует поддержанию качественных характеристик воды в соответствии с санитарными и гигиеническими требованиями. Можно с уверенностью сказать, что взаимодействие с этим видом резины никак не влияет на вкусовые свойства воды.

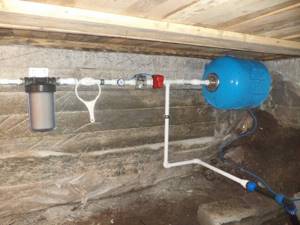

    как подключить гидроаккумулятор

    В мембранный отсек вода поступает через специальный патрубок, который оснащен резьбовым соединением идеальный вариант предполагает наличие одинакового диаметра у напорного патрубка и соединительного выхода трубопровода. В этом случае можно не беспокоиться о дополнительных гидравлических потерях внутри труб водопроводной системы.

    Для регулировки давления внутри гидробака воздушная камера оснащена специальным пневмоклапаном. Накачивание воздуха в предназначенный отсек выполняется с помощью обычного автомобильного ниппеля. Также через это приспособление осуществляется стравливание избыточного количества воздушной массы. Закачивать воздух можно с помощью компактного автомобильного или простого велосипедного насоса.

    Конструкция устроена таким образом, что мембрана не имеет возможности порваться под напором поступающей в нее воды. Дело в том, что сжатый воздух внутри гидробака оказывает сопротивление этому напору и препятствует ее деформации или разрыву. Следует отметить, что сжатый воздух позволяет выполнить регулировку давления, перед тем как подключить гидроаккумулятор. В целом, регулировка гидрофора не представляет каких либо сложностей.

    Рассматривая устройство мембранного бака, можно выделить несколько основных узлов:

    • Корпус, изготовленный из металла.
    • Мембрана, выполненная из высокопрочной резины.
    • Фланец, оснащенный клапаном.
    • Ниппель для закачивания или стравливания воздуха.
    • Ножки.
    • Платформа для установки насоса.

    Зная устройство оборудования, можно самостоятельно решить проблему, как правильно подключить гидроаккумулятор для водоснабжения.

    Нюансы подключения гидроаккумулятора

    Устройство с грушевидной емкостью предполагает, что внутри нее находится вода, а не воздух. Эта особенность дает преимущество над модификацией с плоской мембраной. Причина в том, что в последнем случае жидкость контактирует с металлом, из которого изготовлен корпус бака. В итоге появляются очаги коррозии. Это нужно учитывать при выборе модели.

    Кроме того, «грушу» проще поменять, если она выйдет из строя. Обычно это происходит через 10-15 лет после подключения циркуляционного насоса с гидроаккумулятором. Кроме проблемы выбора, при монтаже нужно учитывать следующие аспекты:

    1. Точка монтирования должна располагаться на максимально возможной высоте. В идеале это чердак дома. Данный фактор позволяет увеличить давление в трубопроводе.
    2. Несмотря на то, что фланцы оцинкованные, а корпус окрашен, помещение, где устанавливается гидроаккумулятор должно быть сухим. Повышенная влажность приведет к появлению конденсата, ржавчины и преждевременному выхода оборудования из строя.
    3. Подключать лучше при помощи гибких шлангов в нержавеющей оплетке. Крепить стоит накидными дюймовыми гайками.
    4. Входная труба – место врезки фильтра грубой очистки, который не даст возможности ржавчине, окалине и прочим твердым взвешенным частицам попасть в емкость и повредить мембрану.
    5. На входе монтируется шаровый кран, с помощью которого можно отсечь разводку от подающей трассы, если придется ее ремонтировать или обслуживать насос. Вода в доме будет все равно.

    Перед покупкой необходимо произвести предварительные расчеты. Они заключаться в определении требуемых рабочих параметров и характеристик гидробака. Обязательно посмотри это видео, там человек рассказывает как самостоятельно выбрать бак.

    Мнение «чем больше емкость, тем лучше» – неверное. Слишком большой запас воды приведет к ее застаиванию. В результате могут размножиться вредные бактерии, образоваться осадок, появиться неприятный запах. Места такой бак занимает много, весит ответственно. Если потребление небольшое, а электроэнергия отключается редко, покупка такого оснащения нецелесообразна.

    Слишком малая емкость неэффективна, так как насос будет включаться часто, что неблагоприятно сказывается на сроке службы. Для расчетов применяется специальная формула. В качестве альтернативного метода определения требуемого объема бака используют соответствие мощности насосной станции и размера емкости. Больше производительность – больше размер бака.

    Для этого используют специальные таблицы. Если условия совсем стесненные, имеет смысл рассмотреть возможность приобретение насоса с плавным пуском, и не тратить деньги на гидроаккумулятор. Но если есть возможность установить оба элемента, преимущества будут заключаться еще и в экономии. Но главное, такая система будет работать долго и бесперебойно.

    Принцип работы гидроаккумулятора

    На первом этапе, непосредственно перед включением гидроаккумулятора, воздушная камера занимает большую часть объема устройства. При наполнении водой грушевидная мембрана увеличивается в объеме и начинает заполнять внутреннюю часть гидробака, тем самым сжимая воздух. Наполнение длится до того момента, пока давление достигнет определенного предела, предусмотренного настройками реле. После этого реле подает команду на отключение насоса.

    При включении крана на точке разбора воды происходит разгерметизация системы, сжатый воздух, оказывая давление на мембрану, способствует выходу воды из гидробака. Когда давление в системе снизится до установленного минимального значения, реле сработает и подаст команду на включение насоса. Вода снова будет поступать в накопительную емкость. Поэтому важно понимать, как правильно установить гидроаккумулятор в системе водоснабжения.

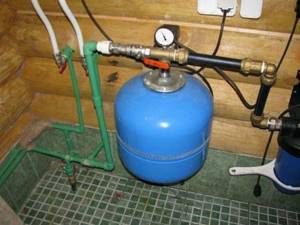

    как правильно установить гидроаккумулятор в системе водоснабжения

    Воздух, поступающий в мембранный отсек гидроаккумулятора, постепенно накапливается, что делает работу устройства менее эффективной. По этой причине периодически требуется стравливать воздух из мембранного мешка. Современные модели оснащены специальным клапаном для стравливания воздуха. Если оборудование не имеет такой детали, то необходимо примерно через 2-3 месяца проводить профилактические мероприятия в отношении мембранного бака.

    Правильно решение проблемы, как подсоединить гидроаккумулятор в системе водоснабжения частного дома, позволит без особых сложностей проводить профилактические работы, разбирать и собирать устройство при необходимости без полного слива воды из системы.

    Давление в гидроаккумуляторе

    В воздушной камере гидроаккумулятора давление должно быть на 10 % ниже, чем давление при включении насоса.

    Точный показатель давления воздуха можно измерить, лишь при отключенном от системы водопровода баке, при отсутствии давления воды. Давление воздуха необходимо постоянно держать под контролем, по необходимости регулировать, что прибавит мембране срок жизни. Также для продолжения нормального функционирования мембраны нельзя допускать большой перепад давления, когда включается и выключается насос. Нормальным является перепад в 1.0-1.5 атм. Более сильные перепады давления уменьшают срок службы мембраны, сильно растягивая ее, к тому же, такие перепады давления не дают возможности комфортного пользования водой.

    Гидроаккумуляторы можно устанавливать в местах с невысокой влажностью, неподверженных затоплению, чтобы фланец устройства успешно служил много лет.

    Выбирая марку гидроаккумулятора, необходимо обратить особое внимание на качество материала, из которого выполнена мембрана, проверить сертификаты и санитарно-гигиенические заключения, удостоверившись, что гидробак предназначен для систем с питьевой водой. Также нужно убедиться в наличии запасных фланцев и мембран, которые должны быть в комплекте, чтобы в случае возникшей проблемы не пришлось покупать новый гидробак

    Предельное давление гидроаккумулятора, на которое он рассчитан, должно быть не меньшим, чем максимальное давление в системе водопровода. Поэтому большинство устройств выдерживают давление 10 атм.

    Необходимость установки мембранного бака

    Не зная схему подключения глубинного насоса к гидроаккумулятору, можно сделать вывод, что гидробак просто пропускает через себя поступающую жидкость. Однако это утверждение нельзя назвать абсолютно точным. Подобное устройство выполняет функцию стабилизатора давления воды в системе водоснабжения. Кроме того гидробак способствует увеличению эксплуатационного периода насоса и защищает всю систему от гидроударов. В случае падения напряжения в электрической сети запас воды в накопительном отсеке позволит определенное время не испытывать проблем с чистой водой.

    Подробнее преимущественные моменты подключения гидроаккумулятора к скважине можно описать следующим образом:

    • Защита насоса от преждевременного износа. Наличие в мембранном баке определенного количества воды позволяет некоторое время удовлетворять потребности жильцов. Насос включается только после опустошения мембранного бака. Каждый насос имеет заводские настройки, благодаря которым устройство включается и выключается определенное количество раз в течение одного часа. Если гидроаккумулятор настроен на аналогичные или меньшие значения, то срок службы насоса может быть увеличен при условии правильного подключения скважинного насоса к гидроаккумулятору.
    • Поддержание стабильных значений давления воды. При одновременном включении нескольких кранов может наблюдаться снижение давления и температуры воды в системе. Такая ситуация может доставить дискомфорт человеку, который в это время принимает душ. Наличие гидробака позволяет поддерживать стабильные значения давления воды в водопроводной системе в частном доме.
    • Гидроудары в большинстве случаев возникают в момент включения насоса и наносят непоправимый вред трубам и другим элементам системы водоснабжения. Установленный мембранный бак сводит риск возникновения гидроударов к минимуму.
    • Запасы воды. Большинство загородных домов имеет автономную систему водоснабжения, поэтому проблема с водой может возникнуть по разным причинам. Например, перебои с электричеством существенно снижают эффективность работы насоса, а в некоторых случая устройство вообще не выполняет свои функции. Такая ситуация заставляет регулярно запасать воду в дополнительной емкости. При использовании схемы подключения гидроаккумулятора к водопроводу такая проблема не возникает, так как в устройстве постоянно есть определенное количество воды.

    Роль в водопроводной сети

    Казалось бы, устройство просто пропускает через себя воду. Можно было бы обойтись и без него? На самом деле именно с помощью гидробака в системе водопровода сохраняется стабильное давление. Водяной насос при его наличии включается не так часто, что позволяет экономно использовать его эксплуатационный ресурс. Кроме того, система извлечения и транспортировки воды надежно защищена от гидроударов.

    Если по какой-либо причине напряжение в электросети пропадёт, небольшой «аварийный» запас воды в баке поможет решить первоочередные хозяйственные задачи. Уточним перечень преимуществ, которые обеспечивает это довольно простое устройство.

    • Преждевременный износ насоса. В мембранном баке имеется некоторый запас воды. Она удовлетворяет первоочередные потребности владельцев коттеджа. И только тогда, когда запас иссякнет, включится насос. Следует отметить, что все насосы имеют норму включений на протяжении часа. При наличии гидроаккумулятора этот показатель не будет превышен, и агрегат прослужит дольше.
    • Стабилизация давления в системе. Если одновременно включить два крана, например, в ванной комнате и на кухне, перепады напора могут повлиять на температуру воды. Это очень неприятно, особенно для тех домочадцев, которые в этот момент принимают душ. Благодаря гидроаккумулятору таких недоразумений можно избежать.
    • Гидроудары. Эти явления, которые способны навредить трубопроводу, могут возникать в момент включения насоса. С гидробаком риск возникновения гидроудара практически исключен.
    • Запас воды. В загородном доме проблема водоснабжения стоит особенно остро. Если произошло внезапное отключение электричества, и насос не может выполнять свои функции, то для решения неотложных проблем больше не надо хранить запас воды в ведре или другом резервуаре. В ёмкости гидроаккумулятора она имеется и регулярно обновляется.

    Очевидно, что наличие этого устройства в независимой от централизованных сетей системе водоснабжения не случайно. Оно необходимо и полезно.

    Значение гидробака в системе водоснабжения

    Виды мембранных баков

    Гидробаки могут быть установлены в системе водоснабжения разного назначения.

    В частности, речь идет о следующем:

    • Обеспечение потребности в горячей и холодной воде.
    • Системы отопления частного дома.

    В первом случае мембранный бак позволяет продлить срок службы насосного оборудования за счет установленного режима включения и выключения и защищает систему от разрушительного воздействия гидроударов. Второй вариант предполагает использование гидробака в качестве расширителя, который вмонтирован в закрытую отопительную систему и является ее неотъемлемой частью.

    По конфигурации гидробаки делятся на горизонтальные и вертикальные модели. Стоит отметить, что конфигурация емкости не оказывает влияния на принцип ее работы и подключение погружного насоса к гидроаккумулятору.

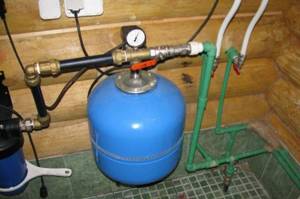

    как подключить глубинный насос к гидроаккумулятору

    Отличительной особенностью гидробаков вертикального типа является специальный клапан, через который осуществляется стравливание лишнего воздуха. Причем в большинстве случаев клапаном оснащены модели объемом более 50 литров. Клапан вмонтирован именно в верхнюю часть емкости, так как воздух, поступающий в мембранный отсек вместе с водой, имеет свойство накапливаться вверху камеры.

    Горизонтальные баки также имеют приспособление для стравливания воздуха, только в этом случае сливное устройство или кран располагаются за гидроаккумулятором. Для выведения воздуха из небольшой емкости осуществляют полный слив воды.

    В поисках ответа на вопрос, где установить гидроаккумулятор для систем водоснабжения, важно понимать, что устройства горизонтального и вертикального типа характеризуются одинаковой эффективностью и функциональностью. Поэтому при выборе устройства в первую очередь во внимание принимаются габариты помещения, где планируется установка устройства.

    Виды гидробаков

    Гидроаккумулятор — это бак из листового металла поделенный на две части эластичной мембраной. Мембрана бывает двух видов — диафрагмы и баллона (груши). Диафрагма крепится поперек бака, баллон в виде груши закрепляют на входе вокруг входного патрубка.

    По назначению они бывают трех видов:

    • для холодной воды;
    • для горячей воды;
    • для систем отопления.

    Гидробаки для отопления выкрашены в красный цвет, баки для водопровода окрашены в синий. Расширительные баки для отопления имеют обычно меньшие размеры и более низкую цену. Это связано с материалом мембраны — для водоснабжения она должна быть нейтральной, ведь вода в трубопроводе питьевая.

    Два вида гидроаккумуляторов

    По типу расположения гидроаккумуляторы бывают горизонтальные и вертикальные. Вертикальные снабжены ножками, некоторые модели имеют пластины для навешивания на стену. Именно вытянутые вверх модели чаще используют при самостоятельном создании систем водопровода частного дома — они занимают меньше места. Подключение гидроаккумулятора такого типа стандартное — через вывод размером в 1 дюйм.

    Горизонтальными моделями обычно комплектуют насосные станции с насосами поверхностного типа. Тогда насос располагают сверху емкости. Получается компактно.

    Стандартное устройство с насосом поверхностного типа

    Чаще всего автономная система водоснабжения частного дома предполагает наличие гидроаккумулятора и поверхностного насоса. В этом случае производитель предлагает комплексное насосное оборудования заводской сборки, в составе которого уже имеется гидробак. Однако не исключается возможность размещать мембранный бак вместе с насосом в кессоне или в отапливаемом подсобном помещении. Поэтому важно понимать, как подсоединить глубинный насос к гидроаккумулятору.

    обвязка гидроаккумулятора

    Схема подключения чаще всего одинакова. Перед гидробаком установлен обратный клапан, исключающий возможность изменения потока воды, далее идет реле давления, которое реагирует на малейшие изменения напора воды. Обязательным элементом в такой системе является манометр, с помощью которого можно контролировать рабочие параметры всей системы.

    Перед тем, как подключить гидроаккумулятор в систему водоснабжения, необходимо дополнительно вмонтировать угловой патрубок для соединения с фланцем.

    Способы и схемы подключения

    Схема подключения скважинного насоса к гидроаккумулятору будет зависеть от назначения самого оборудования:

    1. При обустройстве холодного водопровода накопительная емкость устанавливается в определенном месте, а датчики давления присоединяются с помощью штуцера на 5 входов. Чтобы вибрации насоса не воздействовали на гидроаккумулятор, его присоединяют гибким шлангом. Такую систему нужно будет периодически осматривать, перед этим сливая воду через кран или расположенную поблизости трубу, врезанную в магистраль.
    2. В многоквартирном доме с централизованным водозабором ГА монтируется перед насосом, то есть емкость наполняется из центральной трубы и с помощью насоса транспортируется к потребителям. В данном случае ГА компенсирует низкое давление центральной магистрали.
    3. Если в системе имеется бойлер, гидроаккумулятор подключают к нему.

    Это самые простые схемы, позволяющие быстро наладить водоснабжение.

    Установка насоса повысительного типа

    Повысительную насосную станцию устанавливают в тех местах, где отмечается активное потребление воды. Устройство в этом случае постоянно поддерживает и регулирует давление воды в трубопроводе. В большинстве случаев насосы здесь работают в постоянном режиме. При возникновении потребности в дополнительном насосном оборудовании рекомендуется использование мембранного бака, который способен компенсировать перепады давления воды в системе.

    как правильно подключить гидроаккумулятор для водоснабжения

    Гидроаккумулятор, включенный в систему водоснабжения с повысительной насосной станцией, может выступать в качестве резервного накопителя воды. Здесь необходимы знания, как подключить расширительный бак к системе водоснабжения. Кроме того использовать подобную схему можно при нестабильной подаче электропитания на насосы повысительного типа на участках, где требуется бесперебойная подача воды. В этом случае запасы воды в гидроаккумуляторе вполне могут удовлетворить потребности при отключении электричества. Мембранному баку в такой схеме отводится роль резервного накопителя. Стоит отметить, что для мощных насосных станций требуется гидробак значительного объема.

    Расчет гидроаккумулятора

    Чтобы определить, какой запас воды можно использовать из гидроаккумулятора при выключении электричества, когда насос прекратит качать воду из системы водоснабжения, можно использовать таблицу заполняемости мембранного бака. Запас воды будет зависеть от настройки реле давления. Чем выше разница давлений при включении и выключении насоса, тем больший запас воды будет в гидроаккумуляторе. Но эта разница лимитируется по изложенным выше причинам. Рассмотрим таблицу.

    Здесь мы видим, что в мембранный бак объемом 200 л при настройках реле давления, когда показатель включение насоса составляет 1.5 бар, выключение насоса – 3.0 бар, давление воздуха составляет 1.3 бар, запас воды будет всего 69 л, что равно примерно трети общего объема бака.

    Расчет необходимого объема гидроаккумулятора

    Чтобы выполнить расчет гидроаккумулятора, используют следующую формулу:

    Vt = K * A max * ((Pmax+1) * (Pmin +1)) / (Pmax- Pmin) * (Pвозд. + 1),

    где

    • Amax – максимальный расход литров воды в минуту;
    • К – коэффициент, который зависит от мощности двигателя насоса;
    • Pmax – давление при выключении насоса, бар;
    • Pmin – давление при включении насоса, бар;
    • Pвозд. – давление воздуха в гидроаккумуляторе, бар.

    В качестве примера подберем необходимый минимальный объем гидроаккумулятора для водопроводной системы, взяв, например, насос Водолей БЦПЭ 0,5-40 У с такими параметрами:

    Pmax (бар)Pmin (бар)Pвозд (бар)A max (куб.м/час)K (коэффициент)
    3.01.81.62.10.25

    Используя формулу, вычисляем минимальный объем ГА, который равен 31.41 литра.

    Поэтому выбираем следующий ближайший размер ГА, который равен 35 л.

    Объем бака в диапазоне 25-50 литров идеально согласуется со всеми методиками расчета объема ГА для бытовых водопроводных систем, а также с эмпирическими назначениями разных производителей насосного оборудования.

    При частом выключении электроэнергии целесообразно выбирать бак большего объема, но в это же время следует помнить, что вода сможет заполнить бак лишь на 1/3 общего объема. Чем мощнее установлен насос в системе, тем больший должен быть объем гидроаккумулятора. Это соответствие размеров сократит количество коротких включений насоса и продлит срок эксплуатации его электродвигателя.

    Если вы купили гидроаккумулятор большого объема, нужно знать, что если водой не пользоваться регулярно, она застаивается в баке ГА и ее качество ухудшается. Поэтому, выбирая в магазине гидробак, нужно учитывать, максимальный объем используемой воды в системе водопровода дома. Ведь при небольшом расходе воды использовать бак объемом 25-50 л намного целесообразнее, чем 100-200 л., вода в котором будет пропадать зря.

    Использование схемы с погружным насосом

    Для продления срока службы погружного насоса необходимо изучить вопрос, как подключить глубинный насос к гидроаккумулятору, и правильно выбрать режим включения и выключения. Эти параметры должны соответствовать техническим характеристикам устройства, которые указаны производителем в сопроводительной документации. Нормальная работа насоса обеспечена при включении от 5 до 20 раз на протяжении одного часа.

    Очень часто давление в водопроводной системе имеет значение ниже нормы. В такой ситуации срабатывает реле и отправляет команду на включение насосного оборудования. После достижения установленных параметров реле отключает насос, и вода перестает поступать.

    Стоит отметить еще один очень важный момент, когда незначительная автономная станция водоснабжения не способна удовлетворить потребности в воде в полном объеме. В этом случае насос будет запускаться намного чаще, что уменьшает срок службы оборудования.

    подключение гидроаккумулятора к скважине

    Использование схемы подключения воды от скважины через гидроаккумулятор в том и другом случае позволит решить проблему быстрого износа насосного оборудования. В первом варианте мембранный бак будет поддерживать напор, и регулировать давление воды в системе. Во втором варианте запасы воды в мембранном отсеке позволят практически в полном объеме удовлетворить потребности жильцов.

    При выборе объема мембранного бака нужно учесть следующие моменты:

    • Мощность насоса.
    • Частота включения устройства.
    • Требуемый объем воды в час.
    • Высота, на которой размещено устройство.

    В замкнутых системах водоснабжения с накопительным водонагревателем гидробак выполняет функцию расширителя. Дело в том, что при нагревании вода имеет свойство увеличиваться в объеме. Расширение воды в замкнутой системе может оказать разрушительное воздействие. Гидробак в этом случае принимает излишки воды, тем самым спасая трубопровод от разрывов.

    При выборе накопительной емкости для такой системы необходимо сопоставить предельную температуру нагревания воды с заявленными характеристиками устанавливаемого оборудования. Кроме того нужно учесть максимальные значения давления воды в системе водоснабжения.

    Варианты применения

    Теперь давайте выясним, куда и как установить гидроаккумулятор для систем водоснабжения в зависимости от преследуемых вами целей.

    Резерв воды

    Где установить гидроаккумулятор для систем водоснабжения, создающий запас воды на случай ее отключения?

    В любой точке разводки ХВС. Подключение гидроаккумулятора водоснабжения выполняется жесткой подводкой или гибким шлангом.

    Пара тонкостей:

    1. Нежелательно монтировать мембранный бак в подвале частного дома. В этом случае вы потеряете несколько метров напора воды (потеря напора будет равна расстоянию по вертикали между гидроаккумулятором и точкой водоразбора);
    2. Установка гидроаккумулятора водоснабжения должна сопровождаться монтажом обратного клапана на вводе ХВС в дом. Клапан не даст воде из бака и внутреннего водопровода слиться в магистраль водоснабжения при ее сбросе.

    Расширительный бак

    Мембранные баки используются в качестве расширительных — в системах водоснабжения с ёмкими бойлерами (электрическими или косвенного нагрева).

    Зачем они там нужны?

    Видите ли, при нагреве вода ведет себе подобно всем прочим средам — расширяется. Между тем на входе бойлера обычно стоит обратный клапан. Он не дает нагретой воде сбрасываться при отключении водоснабжения и заодно не позволит расширяющейся при нагреве воде быть вытесненной в водопровод ХВС.

    Результат очевиден — когда бойлер греет воду, давление в нем и в водопроводе стремительно растет. Подключение гидроаккумулятора в систему водоснабжения полностью решает эту проблему: с ним рост давления многократно замедляется.

    Защита от гидроударов

    Как уже упоминалось, наличие мембранного бака способно защитить контур водоснабжения от гидроудара.

    Вот типичные причины его возникновения:

    • Чрезмерно быстрое заполнение сброшенного контура с открытым водоразборным краном. Скачок давления происходит в тот момент, когда из водопровода вытесняется весь воздух;
    • Мгновенная остановка циркуляции в системе горячего водоснабжения (из-за упавших щечек задвижки или быстро перекрытого шарового крана);
    • Кран смесителя, мгновенно переведенный из полностью открытого в полностью закрытое состояние.

    Капитан Очевидность подсказывает: во всех описанных случаях причиной гидроудара становится инерция потока воды в трубах.

    Как правильно установить гидроаккумулятор в системе водоснабжения для ее защиты от гидроударов:

    ИзображениеОписание

    В водопроводе с тройниковой разводкой бачок небольшого объема монтируется между вводом и первым сантехническим прибором.

    В системе водоснабжения с коллекторной разводкой мембранный бачок ставится на коллектор и защищает подключенные к нему приборы.

    Водоснабжение из скважины

    Установка гидроаккумулятора для систем водоснабжения, запитанных от колодца или скважины, позволяет решить сразу две проблемы:

    1. Устранить скачки давления при включении и выключении подающего воду насоса;
    2. Создать запас воды и тем самым сделать включения насоса более редкими (а значит — увеличить его ресурс).

    Такая схема включает, помимо мембранного бака, ряд других элементов:

    ИзображениеОписание

    Насос, отвечающий за подъем воды. При глубине скважины или колодца до 7-8 метров это может быть поверхностная насосная станция, при большей глубине — только погружной насос.

    Обратный клапан. Он стоит на всасывающем патрубке насосной станции или сразу после погружного насоса. Клапан удерживает находящуюся под давлением воду в водопроводе после выключения насоса.

    Автоматику управления насосом с датчиком давления. Ее задача — включать и выключать питание прибора, когда давление в водопроводе достигает пороговых значений.

    Водоснабжение из емкости

    Зачастую источником воды на случай ее длительных отключений является не мембранный бак, а резервная емкость без избыточного давления. Ее преимущество — дешевизна: бак объемом в 1000 литров обойдется покупателю в 7-9 тысяч рублей.

    Очевидное решение для подачи воды из такой емкости в водопровод — разместить ее на чердаке или под потолком жилого этажа.

    Однако это решение имеет три серьезных недостатка:

    1. Прочность перекрытий (в первую очередь деревянных) ограничивает вес и полезный объем накопительного бака. Емкость в 3-4 куба при заполнении водой имеет вполне реальные шансы сломать балки;

    1. Для работы бытовой техники необходимо избыточное давление. Приведем наиболее показательный пример: проточный водонагреватель просто-напросто не включит нагрев, пока в его камере не сработает датчик давления, настроенный на 0,3 кгс/см2 (что соответствует водяному столбу в 3 метра);

    1. Для установки бака на чердак последний должен отапливаться. Отапливать неэксплуатируемый чердак — значит заметно увеличить свои расходы в холодное время года.

    Именно поэтому правильная реализация такой системы водоснабжения выглядит так:

    • Емкость устанавливается в подполе, подвале или цокольном этаже;

    Подсказка: температура грунта ниже уровня промерзания стабильна в течение года и всегда выше нуля. Вода в находящемся в подвале баке никогда не замерзнет и останется прохладной в самую сильную жару.

    • К баку подключается поверхностный насос с мембранным баком. За его включение и выключение отвечает реле с простейшим поплавковым датчиком уровня;

    • Схема установки гидроаккумулятора водоснабжения полностью идентична схеме, применяемой при водоснабжении из скважины.

    Правила выбора гидробака

    Основным элементом гидроаккумулятора является мембрана. Ее качественные характеристики определяют, сколько времени прослужит все устройство и когда потребуется первый ремонт. Наилучшим качеством обладает мембрана, для изготовления которой используется изобутированная резина.

    Что касается материала для изготовления корпуса гидробака, то этот фактор в большинстве случаев особого значения не имеет. Исключение составляют только расширительные бачки. Дело в том, что вода поступает только в грушевидную мембрану, контакт с металлическими частями устройства полностью исключен.

    подключение скважинного насоса к гидроаккумулятору

    Выбирая мембранный бак, особое внимание нужно уделить толщине фланца, который чаще всего изготовлен из оцинкованной стали. Если металл имеет незначительную толщину, то очень скоро все устройство может выйти из строя. Чаще всего при толщине металла в 1 мм срок службы фланца не превышает полутора лет. Хотя при нормальных значениях гидробак безупречно может эксплуатироваться до 15 лет.

    Как правильно выбрать гидроаккумулятор

    Подбор аккумулирующего оборудования – это очень ответственный процесс. Одним из основных критериев, которые следует учитывать, является объем мембранного бака. Если он будет недостаточным, это приведет к очень частому включению насоса и его быстрому выходу из строя. Кроме того, небольшие емкости вряд ли будут эффективными в борьбе с негативным воздействием гидроударов.

    Установка слишком массивного устройства для систем водоснабжения приведет к тому, что вода будет застаиваться. Это, в свою очередь, значительно ухудшит ее органолептические характеристики – запах, цвет и вкусовые свойства. Именно поэтому в процессе выбора гидроаккумулятора для установки своими руками следует ориентироваться на перечисленные ниже факторы:

    • мощность насосной станции автономных водопроводных систем – чем она выше, тем большим по объему должен быть мембранный бак;
    • количество потребителей воды – сантехнического оборудования и бытовой техники;
    • пиковые значения потребности в воде для конкретных систем.

    Если объема уже установленного своими руками мембранного бака будет недостаточно, отчаиваться не стоит – в любой момент вы сможете приобрести дополнительное аккумулирующее устройство и подключить его к системе водоснабжения

    Особенности подключения гидробака к водопроводной системе

    Гидроаккумулятор представляет собой не просто емкость, наполненную водой. Это устройство специального назначения, выполняющее особую функцию в системе водоснабжения. По этой причине установка оборудования может показаться достаточно сложной.

    Очень важно при решении задачи, как подключить гидроаккумулятор к скважине, учитывать факторы вибрации и шума. Поэтому для фиксации на полу используют специальные резиновые прокладки, для крепления к трубопроводу – резиновые переходники. Кроме того важно понимать, что на выходе диаметр подводки может быть намного меньше.

    Заполнять новый бак нужно с максимальной осторожностью, стараясь не подавать воду под сильным напором. Если бак после изготовления долгое время не используется, то мембрана может слежаться. Сильный напор или резкая подача воды может стать причиной повреждения мембраны или ее полного выхода из строя. Специалисты рекомендуют перед заполнением стравить из груши весь воздух, что поможет избежать неприятностей при закачивании воды в гидроаккумулятор.

    схема подключения гидроаккумулятора к системе водоснабжения

    Выбирая, где ставить гидроаккумулятор в системе водоснабжения, необходимо обеспечить свободный доступ к любой части.

    Подключение гидроаккумулятора к системе водоснабжения выполняется по определенной схеме:

    • Через фундамент или цоколь в дом заводят водопроводную трубу.
    • Вводят силовой кабель для подключения насосного оборудования.
    • Собирают отдельные элементы в одну линию.
    • Выполняют настройку гидробака.
    • Присоединяют устройство к общей системе водоснабжения.
    • При необходимости использования двух гидроаккумуляторов в системе водоснабжения устанавливают дополнительно устройство в кессоне.
    • Подключают манометр ко второму устройству.
    • Если предполагается пользоваться водопроводной веткой для полива насаждений, то выполняют монтаж обратного клапана и сливного крана.

    Уход за гидроаккумулятором

    Чтобы продлить срок эксплуатации ГА, необходимо выполнять следующие правила:

    • следить за наличием протечек – они могут возникать из-за плохой герметичности или вибраций, передающихся от насоса;
    • проверять давление воздуха внутри – его падение может вызвать разрыв резины и подтекание жидкости из воздушного клапана;
    • сразу реагировать на неполадки в работе системы, так как проблема может заключаться не только в насосе или ГА.

    Чтобы вовремя обнаружить проблему, специалисты рекомендуют раз в полгода проверять детали на предмет износа. Для этого отключают гидробак от системы, сливают жидкость и снимают кольцо, удерживающее мембрану – в этом месте чаще всего происходят надрывы резины, после чего в нее начинает поступать воздух. Заменить грушу не сложно, важно, чтобы она была подобрана аналогично первой и соответствовала по техническим характеристикам.

    Правила настройки нового мембранного бака

    Первым шагом настройки является проверка уровня внутреннего давления. Это значение должно составлять 1,5 атмосфер. Однако следует учесть, что при перевозке устройства и в процессе хранения не исключена утечка. Поэтому на момент продажи параметры могут отличаться от указанных производителем значений.

    Чтобы зафиксировать показания, нужно снять колпачок на золотнике. Для измерения давления используют следующие виды манометров:

    • Приборы электронного типа считаются самыми дорогостоящими изделиями и довольно чувствительными к температуре и заряду батареи. Это может существенно повлиять на точность измерений.
    • Манометры механические или автомобильные. В большинстве случаев имеют металлический корпус. Измерительная шкала может иметь разное количество делений, для получения более точных результатов рекомендуется использовать приборы с большим количеством делений.

    как подключить расширительный бак к системе водоснабжения

    Стоит отметить, что недорогое насосное оборудование может укомплектовываться манометром в пластиковом корпусе, погрешность измерений в этом случае достаточно велика.

    При решении вопроса, как подключить гидроаккумулятор к глубинному насосу, настройка параметров мембранного бака имеет большое значение по нескольким причинам. Например, при недостаточном давлении вода занимает большую часть объема в гидробаке, в результате напор воды в системе снижается. Высокое давление обеспечивает хороший напор воды. Однако при повышенных значениях давления воды в гидробаке меньше, что приводит к частому включению насоса и проблемам с водой.

    Выполняя настройку, следует учесть, что параметры давления не должны быть меньше или больше рекомендованных значений. При низком давлении мембрана может соприкасаться со стенками металлического корпуса, чего никак нельзя допускать.

    Подключение к глубинному насосу

    Далее вблизи гидроаккумулятора монтируется еще один насос – самовсасывающий, который будет транспортировать воду в дом. В помещении устанавливается еще один гидроаккумулятор, регулирующий давление в системе и управляющий работой второго насоса.

    Вторая емкость должна быть мембранной или баллонной. Чтобы в первой емкости жидкость не застаивалась, ее объем не должен быть очень большим. Подключить гидроаккумулятор к погружному насосу напрямую можно только при полном соответствии параметров скважины и мощности электрического оборудования.

    Объем гидроаккумулятора

    Не покупайте гидроаккумулятор, ориентируясь на то, что установили Ваши друзья или соседи по даче. Возможно, для Вас данная модель будет неэффективна. Объем гидроаккумулятора (как и всё остальное оборудование!) должен подбираться только на основе результатов гидравлического расчета. Количество моделей, представленных на рынке, достаточно велико.

    Существует ли оптимальный объем гидравлического бака? Как мы уже сказали, только гидравлический расчет может точно указать на конкретную модель гидравлического оборудования, оптимально подходящую под Ваши условия. Но количество типовых объемов у различных моделей гидробаков не столь велико. То есть если по результатам расчета Вам требуется бак объемом 51, 5 л, то именно такой бак в продаже найти не удастся. Вам порекомендуют приобрести гидравлический бак объемом 60 л. Лишние литры объема не навредят, а даже позволят немного увеличить запас воды и снизить количество включений насоса.

    Опыт инженеров, подбирающих и монтирующих водоподъемное оборудование, говорит нам следующее:

    • в систему водоснабжения на трех потребителей при производительности скважинного насоса 2 м куб/ч можно установить гидроаккумулятор объемом 25 л.
    • в систему с количеством потребителей 4-8 и производительностью насоса 3,0-3,5 м куб/ч оптимален гидробак объемом 60 л.
    • если количество потребителей больше 10 и производительность насоса составляет 5 м куб/ч, то оптимальный объем бака будет 100 л.

    Как работает гидроаккумулятор

    Перед тем, как подключить гидроаккумулятор к водопроводу, нужно разобраться с принципом его функционирования. Принцип работы заключается в выполнении следующих задач:

    1. Посредством водопровода происходит заполнение ресивера водой, а точнее, резиновой мембраны. Подача воды может осуществляться не только с водопровода, но еще и со скважины или колодца.
    2. Регулирующее реле, которое отвечает за нижний и верхний пороги давления, отключает подачу питания на электродвигатель с насосом, как только заданный параметр достигает определенного значения. Давление в ресивере может задаваться самостоятельно, но нежелательно, чтобы этот параметр превышал 6 атмосфер.
    3. Как только резиновый резервуар заполняется до определенного давления, отключается насос. При открытии крана в доме происходит расход воды из ресивера. Чем большая емкость воды израсходуется, тем быстрее произойдет понижение давления до нижнего предела.
    4. Как только давление в резервуаре опустится до нижнего значения, то сработает реле, которое подаст сигнал электродвигателю на включение насоса. Осуществляется закачивание воды до верхнего порога давления, после чего снова двигатель отключается.

    Если возникает потребность в использовании большого объема воды, например, если человек наполняет ванну или принимает душ, то насос будет работать постоянно, пока кран не будет закрыт. Чем меньше бак, тем чаще будет срабатывать электродвигатель на наполнение ресивера. При выборе ресивера стоит учитывать, что каждая деталь имеет свои ресурсы. Чем больше объем ресивера, тем будет меньше износ насоса, фланца с клапаном и электродвигателя. Если же объем ресивера будет незначительным, а водой приходится пользоваться очень часто, то срок службы рабочих элементов будет зависеть напрямую от того, как часто будет возникать потребность в воде.

    Установка с поверхностным насосом

    В своей сути схема подключения при этом не меняется, но есть некоторые нюансы, которые важно знать. Перед подключением необходимо рассчитать рабочее и минимальное давление. Для разных систем может требоваться разный показатель давления воды, но стандартным для небольших систем водоснабжения с малым количеством точек водозабора является давление в 1,5 атм

    Для разных систем может требоваться разный показатель давления воды, но стандартным для небольших систем водоснабжения с малым количеством точек водозабора является давление в 1,5 атм

    Перед подключением необходимо рассчитать рабочее и минимальное давление. Для разных систем может требоваться разный показатель давления воды, но стандартным для небольших систем водоснабжения с малым количеством точек водозабора является давление в 1,5 атм.

    Если в системе есть оборудование, требующее высокого давления, этот показатель можно увеличить до 6 атм, но не больше, так как более высокое давление будет опасным для труб и их соединительных элементов.

    Определение критического давления

    Это значение устанавливают при помощи реле, после чего должно быть замерено давление в пустом гидроаккумуляторе.

    Результат должен быть ниже критического значения на 0,5 – 1 атм. После этого собирается система.

    Центром ее, как и в предыдущем случае, будет являться пятиразъемный штуцер, к которому друг за другом подключаются:

    • сам гидроаккумулятор;
    • труба от насоса, подключенного к источнику воды;
    • бытовой водопровод;
    • реле;
    • манометр.

    Выбор

    Зачастую возникает вопрос, как подобрать гидроаккумулятор, учитывая способ его расположения. Вертикальные экземпляры объемом от 50 л имеют специальный клапан для стравливания. В них воздух собирается вверху, поэтому это делать удобнее и эффективнее. Горизонтальные для этого оборудованы дополнительным трубопроводом с ниппелем, сливом, шаровым краном. Процедура менее эффективная и немного сложнее.

    Если же оборудование маленькой вместимости, то не имеет значения, какой гидроаккумулятор выбрать – оба вида имеют отдельный трубопровод, и чтобы избавиться от воздуха нужно полностью их опорожнять

    Варианты с горизонтальной установкой специалисты рекомендуют для систем с наружными насосами. Вертикальные механизмы лучше подойдут в комплекте со скважинами с погружными устройствами для частных домов. Для них выделяют небольшое помещение (подвал, цоколь) или монтируют все вместе с насосной станцией в приямке около дома

    В прилагаемой инструкции есть таблицы с данными, которые проинформируют, как выбрать гидроаккумулятор с нужными техническими возможностями для используемого количества воды и высоты труб.

    Определение нужного объема

    Частота включений, мощность нагнетателя, почасовой расход ресурсов, высота установки – факторы, имеющие значение для выбора ГА с требуемым количеством места внутри. Действует правило: лучше взять больше, чем меньше, ведь чем реже будет включаться помпа, тем лучше. Главное, уложиться в минимальные требования трубопровода. Настройка гидроаккумулятора проводится с учетом того, что его полезная вместимость составляет от 30 до 50% внутреннего пространства.

    Расчет объема гидроаккумулятора учитывает следующие примеры:

    • для разгрузки погружной помпы, уменьшения частоты ее включений (рекомендуемое количество около 30 в час) и для требуемой производительности 40 л/мин. рекомендуемый объем гидроаккумулятора – 70 – 80 л и больше
    • только для поддержания напора и компенсации пиковых нагрузок достаточно будет самых маленьких размеров на 25 – 40 л
    • с 25 – 40 л будет нормально работать схема с 4 единиц (умывальник, ванна, душ, водонагреватель) и потребностей 2 человек. Еще один пример: для двух туалетов, мойки, душа, умывальника с суммарным потреблением 20 л/мин будет достаточно 50 – 80 л, что должно удовлетворить 3 – 4 чел.
    • для формирования резерва с обеспечением работы источника при отключении питания потребуется от 80 – 100 л и больше

    Специалисты рекомендуют к полученному при расчете результату добавить 10 – 15 л. Если же уже установленного объема недостаточно, то можно смонтировать еще один прибор

    Давление

    Агрегат с нужным показателем выбирают, учитывая гидростатический натиск, определяемый высотой, на которую подается вода. На дом с высотой труб 10 м будет достаточно агрегата, возможности которого 1,5 – 2 бар. Если он установлен на первом этаже, в подвале или цоколе, то прибавляют еще 1 бар, необходимый для перекачивания на этот уровень.

    Рекомендации как выбрать гидроаккумулятор и как должна осуществляться регулировка:

    • рабочий показатель не должен быть ниже, чем у насоса при старте. При этом минимальная разница должна быть от 0,5, а максимальная – в среднем 2 бара
    • при слабом напоре вода не дойдет до верхнего этажа. При значительном превышении нормы – бак будет постоянно пустой
    • для стандартного двухэтажного дома подойдет емкость с минимальной мощностью в 1,5 и максимальной – до 4,5 бара
    • расчет гидроаккумулятора должен учитывать, что если оборудование используют с погружным насосом, то показатель должен быть меньше нижней границы давления в нем на 10%
    • для обычной бытовой техники необходимо 1,5 – 2,8 атм. Сила выталкивания должна быть немного меньше, чем в системе (на 0,1 – 0,2 атм) – так внутренняя мембрана не порвется

    Производители стандартно устанавливают 1,5 бар, но значение может быть иное, поэтому перед подключением проверка манометром обязательная. Его подключают к ниппелю устройства. Если требуется иной показатель, то делают это обычным велосипедным насосом, принцип такой: воздух выкачивается – сила выталкивания падает, закачивается – увеличивается.

    Верхняя планка давления, которую может выдержать мембранный бак, должна превышать таковую в сети, к которой он подключен

    Выбор гидроаккумулятора будет удачным, если соблюдать следующие правила:

    • чем чаще включается насос, тем большая емкость рекомендуется – для среднестатистической семьи из 3 – 4 человек подойдет 50 – 80 л
    • чем больше, тем лучше, но учтите, что неиспользуемая вода застаивается
    • чем вместительнее устройство, тем меньшая частота включения насоса, что повысит срок его службы. Это касается и груши, поскольку она будет реже сжиматься
    • металл фланца для подключения должен быть из оцинкованной стали толще 1 мм или из нержавейки, так деталь прослужит дольше

    Подготовка к работе

    Как работает гидроаккумулятор для водоснабжения? Он заряжается насосом до определенного давления и затем питает систему потребителей водой, пока давление не упадет до нижней границы.

    Тогда вновь включается насос. Чтобы все верно работало, необходимо выполнить настройки и проверить заправку бака воздухом.

    Настройка давления

    Российские заводы-изготовители устанавливают, как правило, давление включения насоса 1,5 атм, а его выключение при 2,5 атм.

    Иностранные реле настраиваются на 1,4–2,8 атм. Встречаются параметры, непривычные для частного дома: 5–7 атм. В таком случае убедитесь, что реле поддается регулировке в нужном диапазоне: 1–3 атм. Информацию об этом есть в паспорте товара. После покупки установите 1,5–2,5 атм.

    Можно настроить регулятор и на другие цифры, но смысла в этом нет. Ведь на 2 атм рассчитаны основные домашние потребители: душ, умывальник, стиральная машина. Лишь некоторые, например, джакузи, требуют 4 атм. При 6 атм и выше выходят из строя уплотнения в системе и потребителях.

    Разница между давлением включения и выключения насоса должна быть не больше 1,5 атм. Большой перепад ведет к сильному растяжению мембраны (баллона) и укорочению ее срока службы.

    Если давление указано в барах, в настройках ничего не меняется, ведь 1 атм = 1,01 бара.

    Накачка воздуха в гидроаккумулятор

    Замерить давление воздуха в аккумуляторном баке для водоснабжения можно манометром для колес, а подкачать – автомобильным насосом.

    Сколько нужно накачивать, указывается в паспорте и на корпусе гидроаккумулятора. Но лучше пользоваться другими цифрами, чтобы устройство работало правильно. Воздушная камера должна содержать на 0,2–0,3 атм меньше величины давления, при котором включается насос.

    Например, если реле настроено на 1,5–2,5 атм, то воздушная камера накачивается до 1,2–1,3 атм. Делается это при стравленном давлении воды в системе.

    Какое давление должно быть

    Итак, важно определиться с тем, какое давление должно быть в гидроаккумуляторе. Если в частном доме будет использовать бытовая техника, то диапазон давления должен находиться в районе от 1,4 до 2,8 атмосфер. Чтобы исключить вероятность прорыва мембраны, то в системе должно быть давление немного выше, чем в самом баке, хотя бы на 0,1 атмосферы. То есть, если в гидроаккумуляторе для системы водоснабжения установлено 1,8 атмосфер, то в системе должно быть около 1,9 атмосфер. Чтобы это выставить, используется специальное устройство, известное как реле давления.

    При определении уровня давления важно учитывать этажность здания. Если у вас одноэтажный дом, то давление будет ниже, чем если бы пришлось поднимать воду на второй этаж. Еще учитывается и тот факт, какое количество точек водозабора находится в доме, сколько проживает людей и какая вероятность, что одновременно будет открываться сразу несколько кранов.

    Если все эти нюансы не учесть, то может происходить следующая картина. Вы принимаете душ, в то время как кто-то решил помыть посуду или использует воду для других целей. В результате уровень давления и напора воды в кране резко понизится. Согласитесь, не совсем приятная ситуация. Чтобы такого не происходило, важно правильно выставить давление на гидроаккумуляторе и другом оборудовании. А это будет возможным, если учитывать все перечисленные детали и не только.

    Как определить повреждение гидроаккумулятора

    Как и в системе водоснабжения гидроаккумулятор имеет свой срок службы. Так, для встроенных резервуаров он определяется сроком эксплуатации отопительного котла, а отдельно стоящий бак из черного металла обычно выдерживает 5-6 летний период эксплуатации. При заполнении объема системы антифризом необходимо внимательно изучить рекомендации производителя, чтобы удостовериться, что материал не вступит в реакцию с химическим веществом незамерзайки.

    Первым признаком того что гидроаккумулятор вышел из строя является резкое понижение давления в системе. Дело в том, что самым узким местом гидроаккумулятора выступает мембрана. Несмотря на эластичность и прочность в процессе эксплуатации в ее полость попадают частички мусора из внутреннего объема батарей, труб, запорной арматуры, часто здесь скапливаются нерастворимые осадки содей из самой воды. И тогда при работе мембраны эти частицы играют роль абразива, постепенно протирая резину. При прорыве стенок мембраны воздух из воздушной камеры проникает в систему отопления и выводится через воздухоотводчик, а освободившийся объем заполняется теплоносителем. При этом видимых утечек теплоносителя в помещении не обнаруживается

    Если не обратить внимание, на резкое снижение давления в системе, и просто восстановить необходимый показатель давления жидкости, то несмотря на поломку гидроаккумулятора система продолжит работу. Но при первой же нештатной ситуации масштаб аварии будет намного больший

    Для систематического контроля состояния мембраны рекомендуется периодически проверять давление в гидроаккумуляторе при помощи обычного манометра из дорожного автомобильного комплекта.

    Чтобы быть уверенным в работоспособности оборудования рекомендуется 1-2 раза в 6 месяцев нажимать на ниппель и выпускать немного воздуха. Быстрый свистящий поток воздуха будет говорить о герметичности резервуара. А вот если будет слышно слабое шипение или вместо воздуха будет прокапывать вода, то в таком случае необходимо бить тревогу – мембрана с большой долей вероятности будет повреждена и прибор необходимо ремонтировать.

    Второй распространенной проблемой при эксплуатации гидроаккумуляторов выступает потеря герметичности корпуса. В отличие от ресиверов системы водоснабжения эта проблема встречается относительно редко, но ее нельзя сбрасывать со счетов. Такое повреждение становится результатом неправильного монтажа или в результате неправильного ремонта устройства. Корпус бака обычно изготавливается из стального или железного листа путем штамповки. Наружная часть бака красится для защиты от коррозии, а вот внутренняя обычно остается без дополнительного защитного слоя. В процессе эксплуатации на внутренней стенке воздушного отсека образуются очаги коррозии из-за чего со временем образуется отверстие, и воздух просто выходит. Определить такую неисправность просто – нужно несколькими нажатиями начать спускать воздух, если при нажатии неслышно характерного свиста, то необходимо искать повреждение корпуса.

    Еще одним часто встречающимся видом поломки выступает неисправность золотника. Обычно это случается при настройке прибора, когда есть необходимость постоянно подкачивать его насосом и проверять давление манометром. При повреждении золотника обычно давление спускается постепенно, и на манометре котла можно заметить, что давление снижается не сразу, а со временем, небольшими порциями. При этом нужно отметить, что оно именно снижается, а не скачет в определенной амплитуде. Непосредственно на резервуаре проверить работает ли клапан, или нет можно нанеся на него небольшое количество мыльного раствора. Если раствор не изменяет своего состояния, значит дело не в клапане. А если выходящий воздух надувает мыльные пузыри, пусть даже и небольшие, то нужно менять сердцевину клапана. Проще всего купить его в автомагазине или в спорттоварах, сердцевина в клапане идентична той, что применяется в шинах автомобилей и велосипедов.

    Виды

    О том, что гидроаккумуляторы могут быть баллонными и мембранными, мы уже говорили. Кроме того, они могут подразделяться:

    1. По типу исполнения — на вертикальные и горизонтальные: оба варианта отличаются только конфигурацией, принцип работы у них один и тот же. Выбор исполнения зависит от параметров помещения, местоположения гидроаккумулятора и его обвязки.
    2. По назначению – на отопительные и водопроводные: в большинстве случаев гидроаккумуляторы, предназначенные для подключения к системам отопления, имеют красный корпус, а их водопроводные «коллеги» — синий. Работают они по одинаковой схеме, но в водопроводных гидроаккумуляторах применяется пищевая резина, а в отопительных – техническая. Последняя является более долговечной. Еще одно отличие заключается в том, что «синие» рассчитаны на более высокое давление, чем «красные».
    3. По объему: различные модели гидроаккумуляторов могут иметь объем от 25 л до 500 и даже 1000 л. Устройства с малой вместимостью прикрепляются к стене, более объемистые имеют напольное исполнение. Гидроаккумуляторы объемом свыше 100 л снабжаются клапаном для сброса воздуха, который постепенно выделяется из воды в процессе эксплуатации. К патрубку этого клапана можно прикрутить автоматический воздухоотводчик. Модели с объемом до 100 л таким клапаном не оснащаются, поэтому для удаления накопившегося воздуха воду из них приходится периодически полностью сливать.

    В частных домах редко можно встретить центральное водоснабжение, поэтому колодцы и скважины являются основными источниками воды. Схема водоснабжения частного дома с подключением к центральной магистрали или при подключении к автономному источнику — типовая схема водопровода, внешняя и внутренняя разводка труб, советы по монтажу.

    Для чего нужна отмостка вокруг частного здания и как ее сделать, читайте тут.

    Для того чтобы избежать загрязнения источников водоснабжения введены специальные санитарные нормы и требования по охранной зоне водопровода. Здесь https://aquacomm.ru/vodosnabzenie/zagorodnyie-doma-v/avtonomnoe-vodosnabzhenie/istochniki/ohrannaya-zona-vodoprovoda.html вы узнаете, что такое охранная зона и чем грозит несоблюдение правил.

    Легко ли происходит установка гидроаккумулятора

    Дачники сразу паникуют, когда слышат, что гидроаккумулятор надо подключать к системе водоснабжения. Они думают, что неожиданно могут прорваться трубы и тогда весь дачный участок вместе с домом будет заполнен водой. Это не так.
    Установка гидроаккумулятора происходит по стандартной и отработанной схеме. По ней интегрировали свои баки множество дачников. И отлично справились с поставленной задачей. Для этого они приобрели все необходимые составляющие в виде ниппелей, насосов и фитингов.

    Чтобы поставить его в правильном месте, надо определить параметр расхода воды для всего дома. Определить мощность насоса и объём гидроаккумулятора. Стоит также знать место расположения основных узлов водоснабжения.

    Далее вы должны написать список, что вам надо купить для установки бака:

    • Шланги;
    • Трубы;
    • Фитинги;
    • Ниппели;
    • Краны и так далее.

    Потом посмотрите схему установки и просто сделайте всё, как там указано.

    С первого взгляда, кажется, что установить бак – это сложная задача. Это не так. Определитесь с местом, посмотрите схемы, которые имеет водопровод. Купите составные элементы для соединения и просто подключите бак к общей системы водоснабжения.

    Рейтинг
    ( 2 оценки, среднее 4 из 5 )
    Понравилась статья? Поделиться с друзьями:
    Для любых предложений по сайту: [email protected]
