Схема отопления двухэтажного дома: обзор разновидностей и их характерных особенностей

Стандартная разводка отопительных элементов в 2-х этажном доме

Образец разводки отопительных элементов

Рассмотрим схему водяного отопления стандартного здания с двумя этажами. В ней предусмотрено ручное регулирование температуры в каждом отдельном помещении дома. Устанавливается система стандартным образом: с применением горизонтального размещения двух труб, при котором отопительные радиаторы подключены сбоку.

Для системы отопления лучше использовать металлопластиковые трубы, ввиду их прочности и долговечности. Но можно использовать и полипропиленовые трубы, что также будет вполне эффективным решением. Металлопластиковые трубы не требуют специальных навыков монтажа, к тому же внутри них почти не бывает засоров или налипания грязи. Полипропиленовые трубы можно собирать самому, они легки и надежны.

На этапе проектирования системы рассчитывается необходимое количество угловых, разводных и соединительных узлов системы, размечается количество и места установки кранов и заглушек. Проводится анализ необходимого количества радиаторов обогрева и количество секций в каждом из них, от этого в дальнейшем будет зависеть количество тепла, отданного радиатором. Для каждого обогревательного радиатора устанавливаются крепежные кронштейны, в количестве, определенном размерами радиатора.

На схеме присутствует обозначение, где в системе необходимо установить отопительный котел, расширительный бак, а также насос. Отопительный котел может работать на различных видах топлива, но самыми популярными являются газ, твердое топливо или электричество. В новых домах и коттеджах твердое топливо почти не используется в виду своей низкой экологичности.

Если отопительный котел небольшой, то можно установить его прямо в одном из помещений дома, кладовой комнате, например, или в мастерской хозяина. При этом котел вешается на стену, чтобы не тратить пространство. Не рекомендуется ставить котел в спальнях или помещениях типа библиотеки или кабинета. Это связано с тем, что котел при работе может выделять шум, хоть и негромкий. Большие котлы необходимо размещать в отдельном помещении или даже в отдельно стоящей постройке.

Пример размещения бака в доме

Размещение бака: снизу или сверху.

Если в вашем доме есть подвальное и чердачное помещения, то вы можете сделать систему отопления с нижней разводкой труб или с нижней на свое усмотрение.

• Если разводка верхняя, то котел помещается на чердаке и оттуда горячая вода подается по стояку ко всем отопительным радиаторам.
• Если вы выбрали нижнюю разводку, то бак устанавливают в подвале и оттуда с помощью насоса нагретая вода расходится по трубам.

Какой вариант вы бы не выбрали, расширительный бак всегда устанавливается в самом высоком месте дома, то есть на чердаке. С котлом нагрева при нижней разводке его соединяет стояк.

Система отопления с одной или двумя трубами

Система отопления с одной трубой представляет собой кольцо. Вода из котла идет сперва на один этаж, потом возвращается обратно в бак через другой. В итоге на одном этаже температура выше, на другом ниже. Чтобы скомпенсировать это явление, на нижних этажах (где обычно вода уже не такая горячая) ставят радиаторы большего размера, чем на верхних. К тому же в системе с одной трубой нет возможности отключить один конкретный обогреватель. Необходимо отключать всю систему целиком.

Система отопления образец

Система с двумя трубами сложнее в установке, но зато у нее почти нет недостатков. В такой системе предусмотрены две трубы: горячая и холодная. Поступая в радиатор, горячая вода остывает и выливается в холодную трубу. При этом вы можете перекрыть один из радиаторов, это никак не скажется на работе остальных.

Видео — отопление дома с помощью котла

Видео — схема отопления дома

Видео — как сделать теплый пол в доме

• Двухтрубная система отопления частного дома
• Схема отопления одноэтажного дома — различные варианты
• Однотрубная система отопления частного дома
• Система отопления частного дома

Отопление теплыми полами

Главная «фишка» теплого пола — установка одного крупного, но маломощного «радиатора» в подпольное пространство, вместо использования системы стандартных навесных радиаторов. Это обеспечивает более равномерное распределение тепла, повышает комфорт в помещении и, при грамотной реализации системы, снижает энергозатраты. Однако и теплый пол не лишен своих недостатков. К ним можно отнести:

• длительное время прогрева полностью остывшего помещения;
• возможность возникновения конденсата ввиду почти полной изолированности от внешних факторов;
• сложности расчета и монтажа системы.

В ходе недавних исследований отмечено, что помещение с теплым полом при прочих равных факторов можно прогревать до температуры на 2ºC ниже, чем помещение с классическим отоплением, и это никак не скажется на комфорте человека. Один этот факт позволяет экономить до 10-15% энергии.

Сегодня довольно часто теплый пол применяют в отоплениидвухэтажного дома. Система может выступать в качестве основной, но для этого важно сделать все теплотехнические расчеты.

Вид розлива

Естественная циркуляция воды в системе отопления зависит от принципа подачи теплоносителя от котла к отопительным приборам. Различаются контуры с нижним и верхним розливом.

Нижний розлив дает возможность обойтись без монтажа высоких вертикальных труб – коммуникации прокладывают на уровне пола. Такой вариант пригоден только для однотрубных контуров и относится к малоэффективным без установки циркуляционного насоса.

Верхний розлив – оптимальный вариант, поскольку распределительная труба двухтрубной системы располагается под потолком и обеспечивает активную подачу нагретого теплоносителя в каждый радиатор, из которого остывшая вода уходит в трубу обратки, размещенную вдоль пола. Для однотрубной системы розлив верхнего типа также предпочтительнее.

Двухтрубная система отопления с верхним розливом

Однотрубное отопление: достоинства и недостатки

Даже в горизонтальном контуре трубы можно проложить скрыто, если воспользоваться однотрубной схемой подключения радиаторов. Это самый простой и дешевый вариант, при котором отопительные приборы образуют последовательность.

При этом для их соединения используется всего одна труба, к тому же ее можно прокладывать на любом уровне (сравните со схемой двухтрубного отопления двухэтажного дома, где труба подачи обязательно должна быть выше радиаторов).

Пользуясь такой возможностью, домовладельцы часто прячут трубы отопления в конструкции пола, вследствие чего интерьер помещения сохраняет «первозданный» вид. А если еще и установить стильные трубчатые радиаторы – дизайн комнаты приведет ваших гостей в восторг.

Однако, у однотрубной схемы системы отопления двухэтажного дома есть и существенные недостатки:

1. К последним батареям контура теплоноситель приходит уже довольно остывшим. Поскольку при охлаждении воды газы в ней растворяются лучше, в такой системе часто имеет место самозавоздушивание. В результате на каждый радиатор приходится устанавливать воздушный дренаж.
2. Нет возможности независимой настройки мощности теплоотдачи на каждом приборе.
3. В случае ремонта одного из радиаторов отключать и дренировать приходится всю систему.

Недостатки, описанные в пунктах «б» и «в», могут быть устранены путем соединения входа и выхода каждой батареи обходной перемычкой с регулирующим клапаном.

Способы подачи теплоносителя в отопительную систему

Выбирая наиболее подходящий вариант системы отопления, домовладельцу придется принять решение по главному вопросу: как заставить теплоноситель двигаться по отопительному контуру. Эта задача решается одним из двух способов:

• естественным образом;
• принудительно.

Схема отопления частного дома с естественной циркуляцией

Как известно, нагретый газ или жидкость из-за меньшей плотности выталкивается более холодной средой вверх. Это явление называется конвекцией. При правильном конструировании системы отопления она может играть роль двигателя, который заставит теплоноситель циркулировать по замкнутому контуру из труб и радиаторов.

Важнейшим элементом такой схемы является разгонный коллектор – вертикальный участок трубопровода, идущий сразу после котла. Образующееся здесь мощное восходящее течение хорошо проталкивает теплоноситель через контур. В такой системе применяется расширительный бачок открытого типа, представляющий собой обычную емкость, подключенную к верхней точке отопительного контура.

Отопление двухэтажного дома с естественной циркуляцией

Наличие второго этажа позволяет сделать разгонный коллектор достаточно длинным, что при хорошем утеплении этого участка обеспечивает вполне пристойную циркуляцию теплоносителя. Однако, несмотря на это, даже в двухэтажных домах схема с естественным движением рабочей среды встречается все реже. Причина заключается в характерных для нее недостатках:

• требуются трубы большого диаметра;
• на горизонтальных участках трубопровода приходится соблюдать значительный уклон – 5 – 7 см на 1 м длины;
• после обхода контура температура теплоносителя падает более, чем на 25 градусов (обязательное условие для хорошей естественной циркуляции), поэтому котел приходится эксплуатировать в режиме высокой производительности, что сокращает срок его службы;
• максимальная длина трубопровода ограничивается 30-ю метрами.

Принудительный способ

В двухэтажных домах схема с принудительной циркуляцией применяется гораздо чаще хотя бы потому, что длина отопительного контура в таких постройках составляет, как правило, более 30-ти метров. Здесь рабочая среда перекачивается специальным насосом, который получил название циркуляционного. Он устанавливается у входа в котел, где теплоноситель является наиболее холодным. Так как система отопления является замкнутой, развиваемый таким насосом напор не зависит от этажности здания и определяется лишь сопротивлением контура (гидравлическим).

Схема отопления с принудительной циркуляцией

При данной схеме скорость движения теплоносителя увеличивается, поэтому он не успевает сильно остыть. Это обуславливает более равномерное распределение тепла по всему контуру, а также возможность эксплуатации котла в щадящем режиме. Кроме того, система с принудительной циркуляцией является более практичной: весной и осенью, когда на улице не очень холодно, она может эксплуатироваться в низкотемпературном режиме, чего при естественной циркуляции среды добиться не удалось бы. Горизонтальные участки трубопровода устанавливают с уклоном в 0,5 – 1 см на 1 м.

Из-за высокого давления, развиваемого насосом, приходится усложнять конструкцию расширительного бачка. Здесь он является закрытым и состоит из двух полостей, разделенных гибкой мембраной. В одну полость поступает расширяющийся теплоноситель, в другой содержится сжатый воздух, давление которого уравнивает давление в системе. Закрытый бак не обязательно располагать в наивысшей точке контура, обычно его монтируют рядом с котлом.

Предусмотрительные проектанты оставляют разгонный коллектор даже в системах с принудительной циркуляцией. В этом случае при отключении электроснабжения и последующей остановке насоса система продолжит функционирование в режиме конвекции.

Лучшие схемы для двухэтажного дома

В каждом конкретном случае необходима разработка индивидуального проекта отопления, который обеспечит эффективную и экономную работу.

Чтобы правильно сделать выбор, следует учесть такие факторы:

• климат и качество утепления здания;
• количество и назначение помещений. Везде ли необходим постоянный и равномерный нагрев;
• стабильность подачи электроэнергии и наличие генератора во многом определяют тип циркуляции;
• индивидуальные пожелания жильцов – тёплые полы или стены в отдельных помещениях или по всему дому и т.п;
• планировку помещений – реализуема ли разводка по периметру;
• дизайнерские требования и стадия ремонта. Во многих случаях все трубы, а порой и отопительные приборы можно скрыть в полу и стенах;
• бюджет – смета за обустройство отопления в одном здании может отличаться в разы и десятки раз.

Ответив на все эти вопросы, и зная особенности разных схем, вы получите представление о необходимом варианте.

Далее предлагаем выбрать одну из проверенных эффективных схем подключения отопительных приборов к котлу и откорректировать её в соответствии с вашей планировкой.

Однотрубная Ленинградка – надёжно и дёшево

Такая однотрубная схема – одна из самых дешевых, простых и старых, но актуальная и популярная по сей день. Использование только радиаторов позволяет предусмотреть смешанный тип циркуляции на случай отключения света. Для этого газовый котёл должен быть энергонезависимым, все трубы идти с уклоном 5 – 10 мм на 1 м.пог.

Для облегчения настройки можно поставить терморегуляторы на подачу каждой батареи, регулировочные вентили на байпасы батарей. Дополнительный вентиль на стояке даст возможность отключения контура отопления отдельного этажа.

Тёплый пол может быть включен в систему как отдельный, третий контур, или заменить радиаторы на одном этаже. Однако, в таком случае деление потоков должно проходить через термосмеситель или гидравлическую стрелку, чтобы пол не нагревался в морозы до 70 – 80 °С, как батареи.

Также учтите, что при отключении электричества будут работать только батареи, а в строго горизонтальном контуре подогрева пола теплоноситель будет простаивать.

Главное ограничение при обустройстве такой системы касается отапливаемой площади: дом более 100 м2 не прогревается при естественной циркуляции теплоносителя. Такая система спасёт только от разморозки труб и разрыва теплообменника котла при длительном отключении, но не от холода.

Кроме того, даже с принудительной циркуляцией такой контур отопления практически невозможно настроить, если он включает больше 5 – 7 батарей. То есть для удобства пользования в большом доме необходимо разбить схему на большее количество контуров.

Подробнее об обустройстве однотрубной системы отопления Ленинградка можно прочесть в этом материале.

Петля Тихельмана с принудительной циркуляцией

Как мы уже упоминали, эта схема подключения обеспечивает наиболее эффективную работу и удобную регулировку каждого радиатора при сравнительно небольших затратах материалов.

Система может охватывать одной петлёй весь дом, делиться на 2 контура по этажам, как на схеме, либо использоваться только для одного этажа или его части.

Современные радиаторные системы отопления часто обустраиваются по такому плану, если есть возможность замаскировать трубопровод. Кроме того, в один контур можно включить приборы разного типа: радиаторы, конвекторы, тепловые завесы.

Коллекторное подключение и смешанные системы

Использование коллектора для разделения не только контуров отопления, но и для индивидуального подключения каждого прибора – самое современное и удобное в использовании решение.

Оно имеет ряд преимуществ:

• красиво – все трубы спрятаны в полу и стенах;
• удобно – регулировка любого прибора в коллекторном шкафу;
• эффективно – на все приборы подаётся одинаково горячий теплоноситель, но каждый из них греет ровно настолько, насколько вам необходимо;
• универсально – к одному коллектору можно подключать приборы разных типов независимость от планировки.

Главный недостаток такого решения – высокая стоимость и материалов, и монтажа. Труб понадобится гораздо больше, чем для любой другой схемы подключения, да и укладка коммуникаций в пол, особенно если уже залита бетонная стяжка, обойдется немало.

Также стоит учесть, что такое подключение полностью исключает возможность естественной циркуляции.

В двухэтажных домах, как правило, устанавливают по одному коллектору в центре каждого этажа, но при большом количестве отопительных приборов и коллекторов может быть больше. Для систем теплого пола используют отдельные коллекторы, с меньшей температурой теплоносителя.

Вертикальная гравитационная схема

Кроме описанных стандартных вариантов, встречаются и более экзотические, как вертикальная двухтрубная с естественной циркуляцией. Пожалуй, это лучшее решение для двухэтажного дома, в котором часто отключают свет.

Благодаря тому, что в вертикальной системе вода циркулирует легче, чем в горизонтальной, а большой расширительный бак под крышей играет роль коллектора, обеспечен максимально эффективный и равномерный обогрев даже без использования насоса.

Труба подачи горячей воды в расширительный бак и магистраль обратки должны быть самыми толстыми; стояки подачи, питающие 2-й этаж – немного тоньше, нижняя их часть, на 1м этаже – ещё меньшего диаметра, а трубы подключения радиаторов – с наименьшим сечением.

Типы принудительной циркуляции носителя тепла в обогреве

Применение схем отопления с принудительной циркуляцией в двухэтажных домах используется из-за протяжённости линий системы (более 30 м). Такой способ осуществляется при помощи циркуляционного насоса, перекачивающего жидкость контура. Он монтируется на входе в отопительный прибор, где температура теплоносителя является самой низкой.

При замкнутом контуре степень напора, которую развивает насос, не зависит от этажности и площади строения. Скорость водяного потока становится больше, поэтому при прохождении по трубопроводным линиям теплоноситель сильно не остывает. Это способствует более равномерному распределению тепла по всей системе и использованию теплогенератора в щадящем режиме.

Расширительный бак можно располагать не только в наивысшей точке системы, но и возле котла. Для совершенства схемы проектировщики ввели в неё разгонный коллектор. Теперь, если отключится электроэнергия с последующей остановкой насоса, система будет продолжать работу в режиме конвекции.

• с одной трубой;
• двумя;
• коллекторная.

Каждую можно смонтировать самим или пригласить специалистов.

Вариант схемы с одной трубой

На входе в батарею также монтируется запорная арматура, которая служит для регулировки температуры в комнате, а также необходимая при замене оборудования. Сверху радиатора устанавливают вентиль для спуска воздуха.

Вентиль на батареи

Чтобы повысить равномерность распределения тепла, радиаторы устанавливаются по линии байпасов. Если не использовать эту схему, то потребуется подбирать батареи разной мощности с учетом потери носителя тепла, то есть чем дальше от котла, тем больше секций.

Использование запорной арматуры необязательно, но без нее снижается маневренность всей системы отопления. При необходимости вы не сможете отключить от сети второй или первый этаж для экономии топлива.

Чтобы уйти от неравномерного распределения носителя тепла, используют схемы с двумя трубами.

• тупиковая;
• попутная;
• коллекторная.

Варианты тупиковой и попутной схем

Попутный вариант позволяет легко контролировать уровень тепла, но необходимо увеличивать длину трубопровода.

Наиболее эффективной признана коллекторная схема, которая позволяет подводить к каждому радиатору отдельную трубу. Тепло поступает равномерно. Есть один минус – высокая стоимость оборудования, так как увеличивается количество расходного материала.

Схема коллекторного горизонтального отопления

Существуют еще вертикальные варианты подачи носителя тепла, которые встречаются с нижней и верхней разводкой. В первом случае сток с подачей носителя тепла проходит сквозь этажи, во втором, стояк идет вверх от котла на чердак, где идет разводка труб на элементы обогрева.

Вертикальная схема

Двухэтажные дома могут иметь самую разную площадь, начиная от нескольких десятков и заканчивая сотнями квадратных метров. Также они отличаются расположением комнат, наличием пристроек и отапливаемых веранд, положением к сторонам света. Ориентируясь на эти и многие другие факторы, следует определиться с естественной или принудительной циркуляцией теплоносителя.

Простая схема циркуляции теплоносителя в частном доме с системой отопления с естественной циркуляцией.

Схемы отопления с естественной циркуляцией теплоносителя отличаются своей простотой. Здесь теплоноситель движется по трубам самостоятельно, без помощи циркуляционного насоса – под действием тепла он поднимается вверх, попадает в трубы, распределяется по радиаторам, остывает и попадает в обратную трубу, чтобы вновь отправиться в котел. То есть, теплоноситель движется самотеком, подчиняясь законам физики.

Схема закрытой двухтрубной системы отопления двухэтажного дома с принудительной циркуляцией

• Более равномерный прогрев всего домовладения;
• Значительно большая длина горизонтальных участков (в зависимости от мощности используемого насоса, она может достигать нескольких сотен метров);
• Возможность более эффективного подключения радиаторов (например, по диагональной схеме);
• Возможность монтажа дополнительной фурнитуры и изгибов без риска снижения давления ниже минимального предела.

Таким образом, в современных двухэтажных домах лучше всего использовать отопительные системы с принудительной циркуляцией. Также возможен монтаж байпаса, который поможет выбирать между принудительной или естественной циркуляцией в целях выбора наиболее оптимального варианта. Мы делаем выбор в сторону принудительных систем, как более эффективных.

https://www.youtube.com/watch?v=olrD9qxCAhM

У принудительной циркуляции есть парочка недостатков – это необходимость в покупке циркуляционного насоса и повышенный уровень шума, связанный с его работой.

Практическая магия схемы Тихельмана

Это не совсем так. Прежде всего, уясним, что гидравлическое сопротивление трубопровода пропорционально его длине.

В обычной двухтрубной системе путь через первый радиатор является для теплоносителя кратчайшим, а через последний – самым долгим.

Соответственно, в первом случае среде приходится преодолевать минимальное гидравлическое сопротивление, а во втором – максимальное. Понятно, что жидкость течет, образно говоря, более охотно через ближайшие к котлу радиаторы, чем через отдаленные.

Чтобы уравновесить систему, предлагается «обратку» начинать от выходного патрубка первого радиатора, затем прокладывать ее до последнего, попутно подключая прочие радиаторы. И только после врезки от последнего радиатора обратная магистраль направляется к котлу. Это и есть схема Тихельмана.

Таким образом, двигаясь через любой радиатор, теплоноситель будет проходить путь одной и той же длины с равным гидравлическим сопротивлением. При этом объемы среды, протекающей через каждый прибор, как и теплоотдача, станут равными.

Отопление двухэтажного дома можно реализовать путем применения разных систем: однотрубной, двухтрубной, горизонтальной или вертикальной. Схема отопления 2-х этажного частного дома своими руками поможет вам правильно сделать все работы по монтажу.

Какую систему отопления называют ленинградкой, вы узнаете тут.

А в этой теме https://microklimat.pro/sistemy-otopleniya/montazh-sistem-otopleniya/chastnyx-domov-svoimi-rukami.html рассмотрим системы отопления частных домов своими руками: водяная, паровая, коллекторная и другие варианты. Обзор каждого типа отопления.

Двухтрубная система отопления для 2-этажного дома

По-настоящему комфортных условий проживания можно достичь лишь при установке двухтрубной обогревательной системы. Ее конструкция позволяет регулировать температуру в отдельных помещениях и экономить энергетические ресурсы.

Как работает схема с двумя магистралями?

В отличие от однотрубной схемы, двухтрубная состоит из пары магистралей с различным назначением: одна из них подает теплоноситель, вторая выводит обратно. Подключение радиаторов производится не в последовательном порядке, а параллельно. Один контур, с нагретым теплоносителем, отходит от стояка к радиаторам обоих этажей, второй монтируется к выходу котла и также разводится на оба этажа.

Радиаторы снабжены термостатическими клапанами, позволяющими выставлять комфортную температуру. При желании можно снизить интенсивность нагревания частично или полностью перекрыть поступление воды в прибор.

В современных 2-этажных домах применяют двухтрубные конструкции, так как они гораздо эффективнее однотрубных:

• уменьшают потери давления;
• не требуют мощного насоса;
• сохраняют температуру теплоносителя одинаковой для каждого радиатора;
• позволяют использовать внутри одной системы множество различных тепловых устройств (например, радиаторы, конвекторы и «теплый пол»);
• дают возможность производить ремонт и замену деталей без ущерба для общего функционала.

Главным недостатком является сложность самостоятельной установки – во время сборки консультация и контроль профессионалов обязательны.

Удачные решения устройства двухтрубной системы

Существует множество воплощений разнообразных схем, но при составлении проекта следует отталкиваться от индивидуальных требований.

Ряд универсальных схем подходят для обеспечения теплом домов различной площади и этажности.

Если установить дополнительное оборудование, например мембранный бак, возможности системы обогрева расширятся.

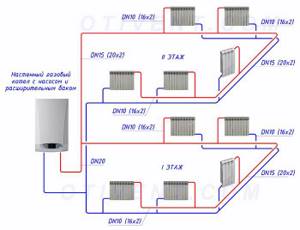

На следующей схеме объединены три наиболее востребованных схемы разводки.

Все указанные схемы подходят для отопления 2-этажного здания.

Трубы, используемые для водяного отопления

Если вы используете трубы из стали, надо учитывать её недостаток – низкую коррозионную стойкость. Трубы их нержавеющей стали и оцинкованные не имеют этого недостатка. При монтаже лучше всего применять резьбовые соединения. Трубы из металла в данное время при устройстве схемы разводки отопления двухэтажного дома используются достаточно редко.

Как один из самых надёжных вариантов, представляющих отопление 2 этажного дома схема использует трубы из меди, они выносят наиболее высокие температуры, а также высокое давление.

Соединяют трубы из меди при помощи пайки высоких температур с «серебросодержащим» припоем. При желании их можно спрятать в стены дома, что очень удобно и эстетично. Минус таких труб – в высокой цене, но это единственный минус, такие трубы очень надёжны и рекомендованы, так как при их правильной установке они прослужат нескольким поколениям владельцев жилища, при этом не будет необходимости их менять или ремонтировать. Такие трубы очень надёжны и качественны.

Полимерные трубы имеют плюсы: они удобны при монтаже, который может произвести даже человек без специального образования, что может сэкономить деньги; на внутренней поверхности не откладывается осадок, а значит, они не будут быстро забиваться; достаточно стойки к коррозии. Монтируются такие трубы с помощью резьбовых или же прессовых соединений, сварка не используется. Недостаток: коэффициент теплового расширения достаточно большой, что может привести к возникновению течи.

Система отопления двухэтажного дома. Ищем оптимальный вариант

Когда составляются проекты отопления частного двухэтажного дома, необходимо продумать, какие трубы наиболее подходят для данного строения, учитывая аварийное и альтернативное отопление. Конечно, многое зависит и от материального фактора, но на отоплении лучше всё-таки не экономить, ведь от этого зависит то, как вы будете жить зимой: будете ли мёрзнуть, или наслаждаться жизнью в тепле и уюте.

Специалисты советуют сделать выбор в пользу медного трубопровода, он прослужит верой и правдой своим владельцам несколько поколений. Пусть он и стоит дороже, но зато он надёжен.

Двухконтурная разводка батарей

Двухтрубная система отопления отличается от однотрубной разделением на две трубы — подачи и возврата теплоносителя. Она обеспечивает равномерный обогрев всех комнат. Такую разводку используют в большинстве новых домов.

Принцип работы

В двухтрубной схеме вода из котла поступает к радиаторам по подающей трубе (магистрали).

Возле каждого радиатора подающая магистраль имеет соединительный входящий патрубок, через который теплоноситель поступает в батарею. Подающая магистраль заканчивается возле последнего радиатора.

Кроме входящего патрубка, у каждого радиатора предусмотрен выходящий патрубок. Он соединяет её с обратной трубой. Обратная магистраль начинается от первой батареи и заканчивается входом в котёл.

Таким образом, нагретая вода поступает в радиаторы равномерно и одинаковой температуры. Из каждого радиатора вода выводится в обратную трубу, где собирается и подаётся в котёл для последующего нагрева. Благодаря такому движению теплоносителя все комнаты в помещении прогреваются одинаково.

Чем отличается

Двухтрубная система отопления включает в себя элементы однотрубной системы и дополнительные устройства. Кроме котла, радиаторов, труб подачи и обратного сбора воды (так называемой обратки), двухтрубная схема включает также циркуляционный насос.

Большая протяжённость магистралей, наличие углов и поворотов в трубах подачи осложняет движение теплоносителя. Поэтому необходима его принудительная циркуляция электрическим насосом.

Фото 1. Циркуляционный насос модели 32-40, напряжение 220 Вольт, , Китай.

Также в двухтрубной схеме присутствует больше кранов, регулирующих подачу воды и её количество. Такой кран устанавливается перед каждым радиатором — на входе и на выходе.

Классификация по расположению

В горизонтальной двухтрубной системе трубы соединяют радиаторы горизонтально. Такая схема работает в отоплении одноэтажного дома или одного этажа многоэтажного коттеджа.

В вертикальной двухтрубной системе трубы соединяют радиаторы, расположенных друг над другом, в одном «стояке». При этом есть отличия от однотрубной вертикальной схемы. Здесь — благодаря наличию трубы подачи и обратки, в вертикальном отоплении могут использоваться батареи любой ширины — многосекционные (поскольку стояки подачи и обратки могут быть удалены друг от друга). Поэтому эффективность двухтрубного вертикального обогрева — выше.

Справка! Желательно, чтобы батареи комнат, расположенных друг над другом, имели одинаковое количество секций. Так проще прокладывать вертикальную трубу обратки.

Нижняя и верхняя обвязка: что эффективнее

Термин «нижней» и «верхней» обвязки обозначает способ подключения батарей в систему отопления. При нижней обвязке входящая вода попадает в батарею через нижний патрубок.

Если она выходит из радиатора также внизу, то эффективность работы радиатора будет снижена на 20-22%.

Если выходящий патрубок будет расположен вверху, то эффективность работы радиатора будет снижена на 10-15%. В любом случае при нижней подаче воды в батареи эффективность обогрева снижается.

При верхней обвязке (подаче) входящий патрубок подключается к радиатору в верхней части. В таком случае движение теплоносителя организовывается эффективнее, батарея будет работать на 97-100% (97% — если входящие и выходящие патрубки расположены с одной стороны радиатора, и 100% — если входящий патрубок с одной стороны сверху, а выходящий — с другой стороны снизу).

Достоинства и недостатки

Достоинства:

• Подходит для организации отопления частных домов большой площади, при этом в систему обязательно врезается циркуляционный насос.
• Обогревает все комнаты на этаже или в стояке равномерно.

Недостатки:

• Обходится дороже однотрубной системы, поскольку требуется вдвое больше материалов — труб между котлом и радиаторами, а также соединительных устройств, кранов, вентилей.
• Циркуляционный электрический насос делает работу системы зависимой от наличия электричества.

Важно! Увеличение количества труб и количества теплоносителя в системе — приводит к росту гидродинамического сопротивления и не даёт возможность воде двигаться самотёком. Необходима принудительная циркуляция и работающий циркуляционный насос

Схема с естественной циркуляцией

Чтобы понять принцип действия гравитационной системы, изучите типовую схему, применяющуюся в двухэтажных частных домах. Здесь реализована комбинированная разводка: подача и возврат теплоносителя происходит по двум горизонтальным магистралям, объединенным однотрубными вертикальными стояками с радиаторами.

Справка. Существуют и другие способы организовать самотек на двух этажах, например, разводить стояки прямо от расширительного бака трубами меньшего диаметра. Схема материалоемкая, с виду напоминает паука, а монтаж доставит немало хлопот.

Как работает самотечное отопление двухэтажного дома:

1. Удельный вес нагреваемой котлом воды становится меньше. Более холодный и тяжелый теплоноситель начинает вытеснять горячую воду вверх и занимать ее место в теплообменнике.
2. Нагретый теплоноситель движется по вертикальному коллектору и распределяется по горизонтальным магистралям, проложенным с уклоном в сторону радиаторов. Скорость течения невелика – порядка 0.1—0.2 м/с.
3. Расходясь по стоякам, вода попадает в батареи, где успешно отдает теплоту и охлаждается. Под воздействием гравитации она возвращается в котел по обратному коллектору, собирающему теплоноситель из остальных стояков.
4. Прирост объема воды компенсируется расширительным баком, установленным в самой высокой точке. Обычно утепленная емкость располагается на чердаке здания.

Сфера применения и недостатки самотека

Назначение гравитационной схемы – теплоснабжение жилищ без привязки к электричеству, что актуально в отдаленных регионах с частыми отключениями света. Сеть самотечных трубопроводов и батарей способна работать вместе с любым энергонезависимым котлом либо от печного (раньше говорили – парового) отопления.

Разберем отрицательные стороны использования самотека:

• из-за малой скорости протока нужно повышать расход теплоносителя за счет применения труб большого диаметра, иначе радиаторы не прогреются;
• чтобы «подстегнуть» естественную циркуляцию, горизонтальные участки прокладываются с уклоном 2—3 мм на 1 м магистрали;
• здоровые трубы, идущие под потолком второго этажа и над полом первого, портят внешний вид комнат, что заметно на фото;



• затруднено автоматическое регулирование температуры воздуха – на батареи нужно покупать только полнопроходные термостатические клапаны, не препятствующие конвективной циркуляции теплоносителя;
• схема неспособна работать с теплыми полами и в 3-этажном доме;
• увеличенный объем воды в отопительной сети подразумевает длительный прогрев и большие затраты топлива.

Замечание. Последний отрицательный момент не играет особой роли – затраченная на производство тепла энергия никуда не денется. Она вернется в процессе остывания трубопроводов.

Чтобы выполнить требование №1 (смотри первый раздел) в условиях ненадежного электроснабжения, хозяину двухэтажного частного дома придется нести расходы на материалы – трубы повышенного диаметра и облицовку для изготовления декоративных коробов. Остальные минусы некритичны – медленный прогрев устраняется путем установки циркуляционного насоса, недостаток экономичности – монтажом специальных термоголовок на радиаторы и изоляцией труб.

Watch this video on YouTube

Советы по проектированию

Если разработку самотечной схемы отопления вы взяли в свои руки, обязательно учтите следующие рекомендации:

1. Минимальный диаметр вертикального участка, идущего от котла, — 50 мм (имеется в виду внутренний размер условного прохода трубы).
2. Горизонтальный раздающий и собирающий коллектор допускается уменьшить до 40 мм, перед последними батареями – до 32 мм.
3. Уклон 2—3 мм на 1 м. п. трубопровода делается в сторону радиаторов на подаче и котла – на обратке.



4. Входной патрубок теплогенератора должен располагаться ниже батарей первого этажа с учетом уклона обратной магистрали. Возможно, в котельной придется сделать небольшой приямок под установку источника тепла.
5. На подводках к отопительным приборам второго этажа лучше поставить прямой байпас малого диаметра (15 мм).
6. Верхний раздающий коллектор постарайтесь уложить на чердаке, чтобы не вести под потолками комнат.
7. Используйте расширительный бак открытого типа с патрубком перелива, выведенным на улицу, а не в канализацию. Так удобнее следить за переполнением емкости. С мембранным бачком система работать не будет.

Важный момент. Все элементы гравитационной схемы, расположенные на чердаке двухэтажного дома, не забудьте тщательно утеплить, дабы не греть холодную крышу.

Расчет и проектирование самотечного отопления в коттедже сложной планировки стоит доверить специалистам. И последнее: магистрали Ø50 мм и более придется исполнять стальными трубами, медью либо сшитым полиэтиленом. Максимальный размер металлопластика составляет 40 мм, а диаметр полипропилена выйдет просто угрожающим из-за толщины стенок.

Расширительные баки, открытые и закрытые системы

Однотрубная система отопления открытого типа с принудительной циркуляцией. Расширительные бак должен находиться в самой верхней точке.

Создавая отопление в двухэтажном частном доме своими руками, необходимо продумать вопрос о расположении расширительного бачка. Если планируется создание открытой системы, то бачок устанавливается в самой верхней точке отопительной системы. Чаще всего он стоит на верхушках вертикальных участков – это обеспечивает эффективное удаление пузырьков воздуха. Иногда его ставят и на обратную трубу, но такая схема не обеспечивает удаление воздуха и вынуждает устанавливать дополнительные трубы.

В закрытых отопительных системах используются:

• Герметичные расширительные бачки;
• Воздухоотводчики;
• Предохранительные клапаны;
• Термоманометры.

Герметичные баки представляют собой полые металлические конструкции с гибкой внутренней перегородкой. Эта перегородка выгибается и принимает на себя часть расширившегося при нагреве теплоносителя. Отопительная система остается полностью герметичной. Воздух удаляется через специальный воздухоотводчик, а если обнаружится превышение давления, оно будет сброшено посредством предохранительного клапана.

Открытые отопительные системы не требуют монтажа воздухоотводов и предохранительных клапанов, но они требуют установки бачка в самой верхней части. Что касается закрытых систем, то здесь бак ставится вблизи отопительного котла, вместе с «группой безопасности». В результате затраты на создание отопления в двухэтажном частном доме возрастают, но у жильцов появляется возможность создать отопление с незамерзающим теплоносителем.

В открытых отопительных системах использование иных теплоносителей, кроме воды, довольно проблематично. Поэтому мы делаем выбор в пользу закрытых систем, монтаж которых не вызовет огромных дополнительных расходов.

Возможные осложнения при монтаже

При соблюдении одинакового диаметра труб отопления, расположения радиаторов на одной высоте – обычно проблем при монтаже и после него не возникает.

Проблемы могут быть при нарушении порядка монтажа:

• Некачественная пайка труб из полипропилена приведет к зауживанию диаметра трубы.
• Установка радиаторов из разного материала и разной мощности нарушить сбалансированность системы.
• Отсутствие балансировочных вентилей для выравнивания гидравлического давления.
• Расположение ветки магистрали с перепадом высоты.
• Неверный выбор насоса. Напор должен быть не менее 0,2 кгс/см2.
• Применение труб разного диаметра может привести к разбалансировке системы и затруднению прохождения теплоносителя.

Попутная двухконтурная система отопления рекомендуется для отопления в одноэтажных домах. Не требует сложных расчетов, балансировки и особых способов проведения монтажа. Стоимость такой системы дороже традиционной, но это компенсируется долговечностью и простотой эксплуатации. Кроме того, такую систему владелец дома может установить самостоятельно, не применяя сложных инженерных решений, инструментов и материалов.

Отопление коттеджей – виды систем и требования к оборудованию

На выбор отопительной схемы влияет главным образом площадь обогреваемых помещений, то есть общая протяженность трубопровода. Основная задача любой отопительной системы – равномерный обогрев помещений на всей протяженности трубопровода. Если в небольших одноэтажных домах организовать такую систему не составляет большого труда, то в коттеджах с двумя уровнями для решения этой же задачи нужно произвести серьезные расчеты.

Любая отопительная система состоит из главных элементов:

• котла или печи, которые могут работать на любом виде топлива;
• трубопровода;
• радиаторов;
• гидротехнического оборудования – насосов, кранов, датчиков;
• расширительного бака.

Элементы отопительной системы

Системы с установкой циркуляционного насоса

Любая схема отопления 2 х этажного частного дома должна обеспечивать постоянную циркуляцию теплоносителя по системе. При этом эффективность и скорость обогрева помещений напрямую зависит от уровня гидравлического давления в трубах. Очевидно, что самым простым решением этой задачи является циркуляционный насос.

Насосные схемы хороши тем, что при помощи небольшого и экономичного насоса в системе обеспечивается заданное давление, а горячая вода будет доставлена в любую точку контура независимо от его расположения. Энергопотребление такого прибора составляет от 25 до 50 Вт в час. Даже при ежедневной непрерывной работе в месяц счетчик намотает не более 40 кВт, что не влияет существенно на расход семейного бюджета. У такой схемы есть серьезный недостаток – она не работает в случае отключения электропитания. К сожалению, такие ситуации в России нередки, поэтому в зимний период необходимо иметь в своем распоряжении источник альтернативного питания, чтобы не остаться вообще без тепла.

Циркуляционный насос

Системы, основанные на естественной циркуляции

Зная основы термодинамики, можно разработать такую схему отопления, что насос вовсе не понадобится. Такая схема основана на способности нагретой жидкости подниматься вверх. Расположенный на уровне первого этажа котел или печь нагревает воду, эта вода устремляется наверх, запуская процесс движения теплоносителя по системе замкнутого трубопровода.

В системах без циркуляционных насосов невозможно обеспечить высокое давление, ведь его уровень зависит от температуры жидкости. По этой причине системы с естественной циркуляцией имеют свои особенности:

• для того, чтобы уменьшить сопротивление, диаметр труб должен составлять не менее 32 мм, это же касается трубок рабочих радиаторов;
• максимальная высота водяной трубы, по которой горячая вода поднимается и поступает в отопительный контур, должна составлять не более 6 метров, то есть системы с естественной циркуляцией могут качественно обогревать не более двух этажей;
• схема разводки должна быть максимально простой, если же протяженность труб велика, имеет смысл делать два контура;
• без использования насоса не будут работать системы теплого пола, поэтому его контур должен быть подключен отдельно.

Принципиальная схема отопления с естественной циркуляцией

Порядок обустройства двухтрубного отопления в двухэтажном коттедже

Отопительный контур такого типа подразумевает наличие следующих элементов:

• нагревательного котла;
• автовоздушного узла;
• радиаторов в необходимом количестве;
• клапанов – балансировочного, термостатического, предохранительного;
• насоса циркуляционного;
• расширительного бака;
• вентилей;
• подающего и обратного коллекторов (при коллекторной схеме);
• подающих и отводящих труб;
• измерительного оборудования – например, термоманометра.

Алгоритм установки:

Выбрать наиболее подходящую схему. Заказать в проектном бюро чертежи схемы и расчёт количества необходимых материалов. Установить в подходящем помещении, с хорошей вентиляцией и огнеупорным покрытием поверхностей, отопительный котёл

Если котёл электрический, эти предосторожности не нужны. Поставить расширительный бак, соединяемый, при необходимости, с распределительным коллектором. Оснастить систему приборами измерения и регулирования. Подключить ко всем радиаторам трубы – подводящие и отводящие. Подключить к обратному контуру циркуляционный насос (аппарат лучше работает при невысоких температурах). Визуально оценить качество работ и провести испытания.

Если расчёты были верно проведены и сборка осуществлялась с должной аккуратностью, отопительная система прослужит долго, без перебоев в работе.
