Расчет гравитационной системы отопления частного дома — схема

На каком принципе работает гравитационная система отопления

Гравитационное отопление еще называют системой естественной циркуляции. Ее стали применять для обогрева домов с середины прошлого века. Сначала простое население не доверяло такому способу, но видя его безопасность и практичность, постепенно стали заменять кирпичные печи водяным отоплением.

Затем с появлением твердотопливных котлов необходимость в громоздких печах отпала вовсе. Гравитационная система отопления работает на простом принципе. Вода, находящаяся в котле, нагревается, и ее удельный вес становится меньше холодной. В результате этого она поднимается по вертикальному стояку до верхней точки системы. После этого остывающая вода начинает свое движение вниз, и чем сильнее она остывает, тем больше скорость ее движения. Создается поток в трубе, направленный к самой нижней точке. Этой точкой является обратная труба, вмонтированная в котел.

По мере движения от верха к низу вода проходит через радиаторы отопления, оставляя часть своего тепла в помещении. В процессе движения теплоносителя не участвует циркуляционный насос, делая эту систему независимой. Поэтому она не боится отключения электричества.

Расчет гравитационной системы отопления делается с учетом теплопотерь дома. Подсчитывается необходимая мощность отопительных приборов, и на этом основании выбирается котел. Он должен иметь запас по мощности в полтора раза.

Подключение радиаторов

Для секционных радиаторов возможны три способа подключения:

  1. Одностороннее боковое;
  2. Двухстороннее нижнее;
  3. Диагональное.

Какое из них выбрать?

Ответ зависит от двух факторов:

  • Количества секций батареи;
  • Ее расположения относительно розлива и/или стояка.

При небольшой длине отопительного прибора (до 7-10 секций) и стоячной разводке оптимальным будет боковое подключение. Разница в диаметре между коллекторами радиатора и вертикальными каналами внутри секции обеспечит его равномерный прогрев по всей длине.

Если количество секций больше 10 и отопительный прибор подключается к стояку или расположенному выше него розливу, наш выбор — диагональное подключение. Оно прогреет все секции, независимо от их количества.

При большой длине батареи и ее расположении над розливами более практичным будет двухстороннее нижнее подключение.

Вот его преимущества:

  • Радиатор начнет греть сразу после запуска контура, даже без стравливания воздуха. Воздушная пробка будет вытеснена избыточным давлением в верхний коллектор и не станет мешать циркуляции через нижний. При этом секции будут прогреты по всей высоте за счет собственной теплопроводности;
  • В открытом отопительном контуре периодическое обновление теплоносителя будет способствовать постепенному заиливанию батарей и падению их теплоотдачи. Однако непрерывная циркуляция воды через нижний коллектор не даст илу собираться в нем: батарея не будет нуждаться в промывке в принципе. Для промывки же розлива достаточно раз в два-три года перепустить контур на сброс.

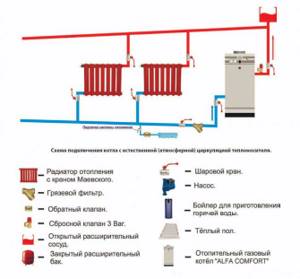

Описание схемы

Для того чтобы работало подобное отопление, должны быть правильно подобраны соотношения труб, их диаметров и углов наклона. Кроме того, некоторые виды радиаторов в этой системе не используются.

Рассмотрим, из каких элементов состоит вся конструкция:

  1. Твердотопливный котел. Заход воды в него должен находиться в самой низкой точке системы. Теоретически котел может быть также электрический или газовый, но на практике для подобных систем они не применяются.
  2. Вертикальный стояк. Низ его соединен с подачей котла, а верх разветвляется. Одна часть соединяется с подающим трубопроводом, а вторая соединена с расширительным баком.
  3. Расширительный бачок. В него переливаются излишки воды, которые образуются при расширении от нагрева.
  4. Подающий трубопровод. Для того чтобы гравитационная система водяного отопления работала эффективно, трубопровод должен иметь нижний уклон. Величина его составляет 1-3 %. То есть на 1 метр трубы перепад должен составлять 1-3 сантиметра. Кроме этого, трубопровод по мере удаления от котла должен уменьшать диаметр. Для этого применяют трубы разного сечения.
  5. Отопительные приборы. В качестве них устанавливают либо трубы большого диаметра, либо чугунные радиаторы М 140. Современные биметаллические и алюминиевые радиаторы ставить не рекомендуют. Они имеют малое проходное сечение. А поскольку давление в гравитационной системе отопления малое, то продавить теплоноситель через такие отопительные приборы сложнее. Скорость потока будет снижаться.
  6. Обратный трубопровод. Так же, как и подающая труба, он имеет уклон, который позволяет воде свободно стекать в сторону котла.
  7. Краны для слива и забора воды. Сливной кран устанавливается в самой низкой точке, непосредственно рядом с котлом. Кран для забора воды делается где удобно. Чаще всего это место, близкое к трубопроводу, который соединяется с системой.

Обзор программ для гидравлических вычислений

По существу любой гидравлический расчет систем водяного отопления считается непростой инженерной задачей. Для ее решения были разработаны ряд программных комплексов, которые облегчают выполнение такой процедуры.
Можно попытаться выполнить гидравлический расчет системы обогрева в оболочке Excel, воспользовавшись уже готовыми формулами. Однако при этом возможно появление следующих проблем:

  • Большая погрешность. Во многих случаях как пример гидравлического расчета системы для отопления берутся с одной или двумя трубами схемы. Найти такие же вычисления для коллекторной проблематично;
  • Для правильного учета сопротивления в плане гидравлики трубопровода нужны справочные данные, которые отсутствуют в форме. Их необходимо искать и вводить дополнительно.

Oventrop CO

Наиболее простая и ясная программа для гидравлического расчета теплосети. Интуитивный интерфейс и гибкая настройка смогут помочь быстро разобраться с невидимыми моментами ввода данных. Маленькие проблемы могут появиться при первой настройке комплекса. Потребуется ввести все параметры системы, начиная от самого материала труб и завершая размещением ТЕНОВ.

Отличается гибкостью настроек, возможностью делать самый простой гидравлический расчет теплоснабжения как для новой теплосети, так же и для модернизации старой. Выделяется от заменителей хорошим графическим интерфейсом.

Instal-Therm HCR

Программный комплекс рассчитывается для профессионального сопротивления в плане гидравлики теплосети. Бесплатная версия имеет очень много противопоказаний. Сфера использования – проектирование теплоснабжения в больших общественных и производственных зданиях.

В практических условиях для теплоснабжения автономного типа частных квартир и домов гидравлический расчет делается не всегда. Однако это способно привести к ухудшению работы системы обогрева и быстрой поломке его компонентов – отопительных приборов, труб и котла. Что этого избежать нужно вовремя высчитать параметры системы и сопоставить их с фактическими для последующей оптимизации работы теплоснабжения.

HERZ C.O.

Характеризуется гибкостью настроек, возможностью делать упрощенный гидравлический расчет отопления как для новой системы теплоснабжения, так и для модернизации старой. Отличается от аналогов удобным графическим интерфейсом.

Недостатки

Сторонники закрытых систем приводят массу недостатков гравитационного отопления. Многие из них выглядят надуманными, но все же их перечислим:

  1. Некрасивый внешний вид. Подающие трубы большого диаметра проходят под потолком, нарушая эстетику помещения.
  2. Сложность в монтаже. Здесь речь идет о том, что подающая и отводящая трубы ступенчато изменяют свой диаметр в зависимости от количества отопительных приборов. Кроме того, гравитационная система отопления частного дома выполняется из стальных труб, а они сложнее в установке.
  3. Низкая эффективность. Считается, что закрытое отопление более экономичное, однако встречаются грамотно спроектированные системы естественной циркуляции, работающие не хуже.
  4. Ограниченная площадь отопления. Гравитационная система хорошо работает на площадях до 200 кв. метров.
  5. Ограниченная этажность. Подобное отопление не устанавливают в домах выше двух этажей.

Кроме перечисленного, гравитационное теплоснабжение максимум имеет 2 контура, тогда как в современных домах часто делают несколько контуров.

Отличия в работе твердотопливного котла

Сердцем любой отопительной системы является котел. Несмотря на то что можно устанавливать одинаковые модели, работа с разным типом отопления будет отличаться. Для нормальной работы котла температура водяной рубашки должна быть не ниже 55 °C. Если температура будет ниже, то в этом случае котел внутри будет покрываться дегтем и сажей, в результате чего КПД его будет снижаться. Его нужно будет постоянно очищать.

Чтобы этого не происходило, в закрытой системе на выходе из котла устанавливается трехходовой клапан, который гоняет теплоноситель по малому кругу, минуя отопительные приборы, до тех пор, пока не нагреется котел. Если температура начинает превышать 55 °C, то в этом случае клапан открывается, и начинается подмес воды в большой круг.

Трехходовой клапан для гравитационной системы отопления не требуется. Дело в том, что здесь циркуляция происходит не за счет насоса, а за счет нагрева воды, и пока она не нагреется до высокой температуры, движение не начинается. Топка котла в данном случае остается постоянно чистой. Трехходовой клапан не требуется, что удешевляет и упрощает систему и добавляет плюсов к ее достоинствам.

Устройство

Все схемы двухтрубной системы отопления двухэтажного дома имеют одну общую черту: у них есть отдельные розливы подачи и обратки. Розливы соединяются между собой перемычками с установленными в их разрыв отопительными приборами.

Верхний и нижний розливы

В зависимости от расположения розлива подачи выделяют схемы с нижним и верхнем розливами.

  • В первом случае и подающая, и обратная нитки контура расположены в подвале и соединяются парными стояками. Те, в свою очередь, соединяются между собой перемычками, расположенными в комнатах верхнего этажа или на чердаке;

Выносить перемычки на холодный чердак — не очень хорошая идея. При остановке контура в холода вода зависает в стояках, и трубы на чердаке оказываются прихваченными льдом уже через час после отключения отопления.

  • Во втором случае подача разведена по чердаку, а обратка — по подвалу. Такая схема сильно упрощает сброс и запуск системы: при сбросе достаточно открыть сбросник на расширительном баке, расположенном в верхней точке розлива подачи, и вся зависшая в трубах вода сольется вниз; при запуске воздух стравливается не на каждой перемычке между стояками, а только на пресловутом сброснике в расширительном бачке.

На мой взгляд, именно верхний розлив наиболее удобен в плане эксплуатации. В домах с верхним расположением подачи на моей памяти ни разу не было серьезных аварий, связанных с разморозкой отопления, в то время как в домах с нижним розливом радиаторы и подводки в подъездах приходилось отогревать каждую зиму.

Гравитационная и принудительная

Двухтрубная система отопления в двухэтажном частном доме может быть реализована с принудительным побуждением циркуляции теплоносителя (для этого используется циркуляционный насос) или с естественной циркуляцией, за счет разницы в плотности горячего и холодного теплоносителя.

Схемы с принудительной циркуляцией выгодны тем, что:

  • Обеспечивают большую скорость движения теплоносителя и, соответственно, более равномерный и быстрый нагрев радиаторов;
  • Позволяют обойтись меньшим диаметром розливов.

Главный их недостаток — энергозависимость: насосу требуется круглосуточное питание. Если проблему кратковременных отключений света можно решить, установив источник бесперебойного питания, то отключение электричества длиной в несколько суток оставит ваш дом без тепла.

Системы с естественной циркуляцией полностью энергонезависимы.

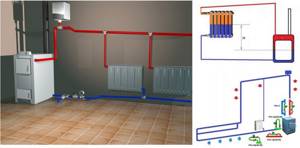

Как устроена такая отопительная система?

  • Котел (как правило, твердотопливный) опускается максимально низко — в подвал или приямок. Радиаторы монтируются выше теплообменника котла. Перепад высоты между ними, собственно, и будет обеспечивать циркуляцию;
  • Сразу после котла монтируется разгонный патрубок — вертикальный участок розлива, поднимающийся под потолок второго этажа или на чердак. Через него нагретая в котле вода поднимается в верхнюю точку контура, откуда движется по розливам самотеком, за счет собственной тяжести. Отсюда, кстати, и название такой системы — «гравитационная».
  • Сразу после разгонного патрубка монтируется открытый расширительный бак, выполняющий заодно функцию предохранительного клапана и заливной воронки для заполнения контура водой. Если теплоноситель закипит, пар покинет розлив через крышку бака. Через нее же всегда можно долить воду взамен сброшенной или испарившейся;

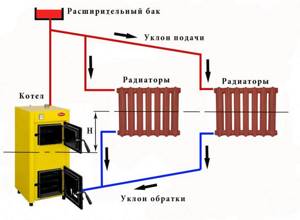

  • Оба розлива — подача и обратка — монтируются с небольшим постоянным уклоном по ходу движения теплоносителя;
  • Внутренний диаметр розливов делается максимально большим (не менее ДУ32, чаще ДУ40 — ДУ50). Большой диаметр компенсирует минимальный гидравлический напор, создаваемый перепадом температур.

Гидравлическое сопротивление падает с увеличением внутреннего сечения трубы. Чем толще розливы и подводки, тем быстрее циркулирует в них вода.

Как это работает?

  1. Нагретая котлом горячая вода благодаря уменьшившейся плотности вытесняется в верхнюю точку контура более холодными и плотными массами теплоносителя;
  2. Оттуда она продолжает двигаться по проложенному с уклоном розливу, постепенно отдавая тепло воздуху в комнатах через отопительные приборы;
  3. Отдавший тепло теплоноситель возвращается к котлу и вовлекается в повторный цикл циркуляции.

Очевидные недостатки гравитационной системы отопления — большая инерционность, значительные перепад температур между первыми и последними по ходу движения воды батареями и большие расходы на монтаж розливов.

Тем, где перебои с энергоснабжением носят периодический характер, практикуется монтаж комбинированных систем отопления. Собственно, они представляют собой классическую гравитационную схему с врезанным параллельно розливом циркуляционным насосом. Между врезками насоса монтируется шариковый обратный клапан.

Эта схема работает так:

  • При включенном насосе вода идет через его врезки. Благодаря избыточному давлению на выходе из насоса обратный клапан закрыт;
  • При выключении насоса клапан открывается, и вода продолжает медленно циркулировать с естественным побуждением.

Подчеркну: в таких схемах используются только шариковые клапана. Пружинный обратный клапан требует для открытия значительного перепада давлений. Даже если он откроется (что маловероятно), на нем будет теряться существенная часть гидравлического напора.

Конвекционное и внутрипольное

Классическая схема отопления настенными или напольными радиаторами называется конвекционной: тепло распределяется восходящими от отопительных приборов потоками нагретого воздуха. К несчастью, перемешивание воздуха этими потоками недостаточно эффективно: температура под потолком всегда на несколько градусов выше, чем на уровне пола.

Поскольку жители дома, как правило, не имеют обыкновения проводить свой досуг на потолке, более сильный нагрев верхней части объема помещения имеет лишь одно следствие — увеличение теплопотерь через перекрытие и кровлю.

Теплый пол не имеет такого недостатка. Проложенные в стяжке или под чистовым напольным покрытием трубы максимально прогревают комнату именно на уровне пола, что позволяет добиться комфортного распределения температур при минимальных затратах.

Можно ли совместить пол с двухтрубной системой? Если все отопление дома делается низкотемпературным внутрипольным, то двухтрубным окажется только участок между котлом и коллекторами. Дальнейшая разводка будет коллекторной (лучевой).

Видите ли, теплый пол имеет ограничение по максимальной длине контура (100-120 метров), поэтому отопление дома обычно представляет собой несколько параллельно подключенных контуров.

Если теплый пол подключается параллельно высокотемпературному отоплению радиаторами, ему нужен узел согласования температур с термодатчиком, трехпроходным или двухпроходным клапаном и собственным циркуляционным насосом.

Насос приводит в движение теплоноситель внутри низкотемпературной части контура; клапан открывается и впускает в трубы теплого пола новую порцию горячей воды лишь при его остывании до определенной температуры.

Безопасность отопления

Как упоминалось выше, давление в закрытой системе больше, чем в гравитационной. Поэтому в них применяется разный подход к обеспечению безопасности. В закрытом отоплении расширение теплоносителя компенсируется в расширительном баке с мембраной.

Он полностью герметичен и имеет регулировку. После превышения предельно допустимого давления в системе излишки теплоносителя, преодолевая сопротивление мембраны, уходят в бак.

Гравитационное отопление называется открытым по причине негерметичного расширительного бачка. Можно установить бак мембранного типа и сделать закрытую гравитационную систему отопления, но ее эффективность будет гораздо ниже, потому что повысится гидравлическое сопротивление.

Объем расширительного бака зависит от количества воды. Для расчета берется ее объем и умножается на коэффициент расширения, который зависит от температуры. К полученному результату добавляют 30 %.

Коэффициент выбирается согласно максимальной температуре, которую достигает вода.

Воздушные пробки и как с ними бороться

Для нормальной работы отопления необходимо, чтобы система была полностью заполнена теплоносителем. Присутствие воздуха категорически не допускается. Он может создать пробку, препятствующую прохождению воды. В этом случае температура водяной рубашки котла будет сильно отличаться от температуры отопительных приборов. Для удаления воздуха монтируются воздушные клапаны, краны Маевского. Они устанавливаются в верху отопительных приборов, а также на верхних участках системы.

Однако если гравитационное отопление имеет правильные уклоны подающих и отводящих труб, то никаких клапанов не требуется. Воздух в наклонном трубопроводе будет беспрепятственно подниматься к верхней точке системы, а там, как известно, находится открытый расширительный бак. Это также добавляет преимущество открытому отоплению, сокращая количество ненужных элементов.

Обвязка радиаторов

Никаких особых премудростей в подключении радиаторов нет. В один из верхних отводов, как и полагается, вкручен кран Маевского, через второй может подаваться горячая вода.

Однако более эстетичным будет нижний боковой подвод труб. Современным словом в этом плане считаются одноточечные устройства подключения, за счет которых можно заводить и подачу, и обратку в один и тот же нижний отвод радиатора.

По такому же принципу вы можете вести двухточечное подключение, но только с одной стороны. Такая обвязка смотрится менее громоздко, плюс есть множество стандартных решений. Обычно резьбовые соединения на радиаторах не более одного дюйма, поэтому упаковывать их можно и на ФУМ ленту.

Можно ли монтировать систему из полипропиленовых труб

Люди, делающие отопление самостоятельно, часто задумываются о том, можно ли сделать гравитационную систему отопления из полипропилена. Ведь пластиковые трубы монтировать легче. Здесь нет дорогих сварочных работ и стальных труб, а полипропилен может выдерживать высокие температуры. Можно ответить, что такое отопление будет работать. По крайней мере какое-то время. Затем эффективность начнет снижаться. В чем причина? Дело в уклонах подающей и отводящей труб, которые обеспечивают самотек воды.

Полипропилен имеет большее линейное расширение, нежели стальная труба. После многократных циклов нагревания горячей водой пластиковые трубы начнут провисать, нарушая необходимый уклон. В результате этого скорость потока если не прекратится, то значительно снизится, и придется задумываться об установке циркуляционного насоса.

Дополнения для повышения эффективности системы

Отопительная установка может работать лучше, если в проект будут внесены усовершенствования. Данные меры оптимизируют систему, увеличивают КПД и сглаживают недостатки, которые могут сказаться на качестве функционирования. Можно предложить следующие дополнения:

  1. Монтаж обратного капкана, который блокирует случайное движение жидкости не в том направлении.
  2. Монтирование циркуляционного насоса. Установка этого дополнения снижает инерционность гравитационной системы. В случае превышения времени, отведенного на нагрев, данное улучшение увеличивает скорость протекания воды. В результате жидкость нагревается до необходимого уровня.
  3. Уклон магистрали. Позволяет получить оптимальный уровень давления в ходе работы системы.

Гравитационное отопление в базовой комплектации будет работать и без дополнительных мер, но монтаж вспомогательных элементов значительно повысит эффективность и снизит вероятность поломок. Для внесения изменений, их заранее обговаривают с теплотехником, ответственным за проект.

Сложности установки гравитационной системы в двухэтажном доме

Гравитационная система отопления двухэтажного дома также может работать эффективно. Но монтаж ее значительно сложнее, чем для одноэтажного. Это связано с тем, что не всегда делают крыши чердачного типа. Если второй этаж представляет собой мансарду, то встает вопрос: куда девать расширительный бак, ведь он должен находиться на самом верху?

Вторая проблема, с которой придется столкнуться — это то, что окна первого и второго этажей не всегда находятся на одной оси, следовательно, верхние батареи невозможно соединить с нижними, проложив трубы кратчайшим путем. Это значит, что придется делать дополнительные повороты и изгибы, которые увеличат гидравлическое сопротивление в системе.

Третья проблема — криволинейность крыши, из-за которой, возможно, будет сложно выдержать правильные уклоны.

Монтаж

Для увеличения нажмите
При остановке выбора на гравитационной системе отопления в первую очередь необходимо ее спроектировать. Пожалуй, это единственный момент, когда своими руками ничего невозможно сделать.

Эту часть работы необходимо поручить специалистам-теплотехникам. А чтобы система имела эстетический вид, к проектированию желательно привлечь еще и дизайнера. Когда их работа будет выполнена, расчеты произведены, схемы нарисованы, можно приступать непосредственно к монтажу.

Для начала нужно выбрать трубы для отопления. Диаметры и длина уже известны из проекта, осталось выбрать материал. Предпочтение лучше отдать трубам из полипропилена . Положительных сторон у них очень много. Это и малый вес, простота соединения, высокая антикоррозийная устойчивость, высокая шумоизоляция, устойчивость к размораживанию.

Все перечисленные параметры идеально подходят для ГСО. Остальные приборы отопления приобретаются, исходя из возможностей и предпочтения, по показателям, не выходя за рамки проекта.
При монтаже системы предпочтение отдается двухтрубным системам отопления. Это значит, что при монтаже необходимо делать два трубопровода – подающий и обратный.
В этом случае подающая магистраль (с горячей водой) размещается под потолком, а обратная на полу или в подвале.

Если необходимо сделать теплый пол, то придется делать коллекторную врезку. В этом случае каждый контур системы можно запитать через свой регулятор температуры, что создаст дополнительные удобства, но и несколько усложнит систему в целом. Подающий коллектор устраивается в самой верхней точке, желательно на чердаке. При этом нужно не забыть о его утеплении, кстати, как и всего чердака.

Теперь можно приступать к монтажу системы. Начинать нужно с котла подогрева воды. Выдерживая вертикальность как можно точнее, от него выводится на верх труба, которая соединяется с компенсационным баком. Сразу же ее нужно хорошо теплоизолировать. В нижней трети бака врезается труба горячего контура. Ее соединяют с разводкой.

В самом верху бака необходимо врезать переливную трубу, сообщающуюся с канализацией. По ней будут уходить излишки воды в системе.

Далее необходимо проложить трубопровод к приборам обогрева (радиаторам). После выполнения этих работ можно заняться прокладкой обратки – магистрали, по которой уже холодная вода будет возвращаться в котел. Когда все соединения будут завершены, в систему можно заливать воду. При отсутствии подтекания воды из мест соединения, система запускается в работу.

Такая система отопления без труда справляется с обогревом небольшого двухэтажного коттеджа со всеми бытовыми помещениями. Таким образом, из всех типов системы предпочтение желательно отдать двухтрубной.

Советы по монтажу гравитационного отопления в двухэтажном доме

Большинство этих проблем можно решить на этапе проектирования дома. Также есть небольшой секрет того, как увеличить работоспособность отопления двухэтажного дома. Нужно отводящие трубы радиаторов, установленных на втором этаже, подключать напрямую к обратке первого этажа, а не делать обратку на втором.

Еще одна хитрость — это выполнить подающий и обратный трубопроводы из труб больших диаметров. Не менее 50 мм.

Нужен ли насос в самотечной системе отопления?

Иногда возникает вариант, когда отопление было неправильно смонтировано, и разница между температурой рубашки котла и обраткой очень велика. Горячий теплоноситель, не имея достаточного напора в трубах, остывает, не доходя до последних отопительных приборов. Все переделывать — трудоемкая работа. Как решить вопрос с минимальными затратами? Помочь может установка циркуляционного насоса в гравитационную систему отопления. Для этих целей изготавливается байпас, в который встраивается маломощный насос.

Большой мощности не требуется, поскольку при открытой системе дополнительный напор создается в стояке, выходящем из котла. Байпас нужен для того, чтобы оставить возможность работы без электричества. Он устанавливается на обратке перед котлом.

Принцип действия закрытой СО

Закрытая (иначе – замкнутая) система отопления — это сеть трубопроводов и отопительных приборов, в которой теплоноситель полностью изолирован от атмосферы и движется принудительно – от циркуляционного насоса. Любая ЗСО обязательно включает такие элементы:

  • отопительный агрегат – газовый, твердотопливный либо электрический котел;
  • группа безопасности, состоящая из манометра, предохранительного и воздушного клапана;
  • обогревательные приборы – радиаторы или контуры теплых полов;
  • соединительные трубопроводы;
  • насос, прокачивающий воду или незамерзающую жидкость через трубы и батареи;
  • фильтр сетчатый грубой очистки (грязевик);
  • закрытый расширительный бак, оснащенный мембраной (резиновой «грушей»);
  • запорные краны, балансировочные вентили.

Типовая схема закрытой тепловой сети двухэтажного дома

Алгоритм работы системы закрытого типа с принудительной циркуляцией выглядит так:

  1. После сборки и опрессовки производится заполнение трубопроводной сети водой, пока манометр не покажет минимальное давление 1 Бар.
  2. Автоматический воздухоотводчик группы безопасности в процессе заливки выпускает из системы воздух. Он же занимается удалением газов, накапливающихся в трубах при эксплуатации.
  3. Следующий шаг – включение насоса, запуск котла и прогрев теплоносителя.
  4. В результате нагрева давление внутри ЗСО возрастает до 1.5—2 Бар.
  5. Увеличение объема горячей воды компенсируется мембранным расширительным бачком.
  6. Если давление поднимется выше критической точки (обычно – 3 Бар), предохранительный клапан произведет сброс лишней жидкости.
  7. Раз в 1—2 года система должна проходить процедуру опорожнения и промывки.

Принцип работы ЗСО многоквартирного дома абсолютно идентичен – движение теплоносителя по трубам и радиаторам обеспечивают сетевые насосы, расположенные в промышленной котельной. Там же находятся расширительные баки, регулировкой температуры занимается смесительный либо элеваторный узел.

Как функционирует замкнутая система отопления, разъясняется на видео:

Как еще повысить эффективность

Казалось бы, система с естественной циркуляцией уже доведена до совершенства, и ничего повышающего эффективность придумать невозможно, но это не так. Можно значительно повысить удобство ее использования, увеличив время между топками котла. Для этого нужно установить котел большей мощности, чем требуется для отопления, а излишки тепла отводить в теплоаккумулятор.

Такой метод работает даже без использования циркуляционного насоса. Ведь горячий теплоноситель также может подниматься по стояку из теплоаккумулятора, в то время когда в котле прогорела закладка дров.
