Технические характеристики насосов Grundfos — преимущества и недостатки

Среди большого количества многочисленных моделей насосного оборудования наиболее популярными являются насосы скважинные grundfos.

Технические характеристики

Основными техническими характеристики для таких агрегатов является:

  1. Различают общую мощность насоса, и полезную. Общая показывает, сколько всего потребило оборудование, а полезная – сколько потратилось на перекачку жидкости

    Напор или высота подъема(H, м)– величина, показывающая, насколько повышается давление. Она измеряется в метрах. Для перевода в единицы давления существует формула: 10м=1бар.

  2. Подача (Q, м3/ч) – указывает максимальное количество жидкости, которое может прокачаться в единицу времени. Даная величина зависит от напора.
  3. Напряжение(U, В) – показывает номинальное напряжение в сети которое необходимо для работы агрегата. В основном бывает либо 220В, либо 380В.
  4. Полезная мощность (N,кВт) – различают общую мощность насоса, и полезную. Общая показывает, сколько всего потребило оборудование, а полезная – сколько потратилось на перекачку жидкости.
  5. К.П.Д.(η) – величина показывающая отношение между общей мощностью и полезной. Чем это значение выше, тем лучше.
  6. Частота вращения вала (ω, об/мин) – показывает количество оборотов рабочего вала в единицу времени.
  7. Номинальный ток (I, A) – нормальное потребление тока насосом. Может расти или уменьшаться при изменении условий работы оборудования.
  8. Вид перекачиваемой среды – в зависимости от применения может быть: техническая вода, питьевая вода, сточная или канализационная жидкость.
  9. Температура среды (0С) – показывает допустимый диапазон температуры жидкости, которую способно прокачать оборудование.

Насос для скважины Грундфос

Устройства датской компании Grundfos, несмотря на солидную цену, довольно широко распространены среди дачников Московской области. Давайте посмотрим, какие модели можно купить и их отличия друг от друга:

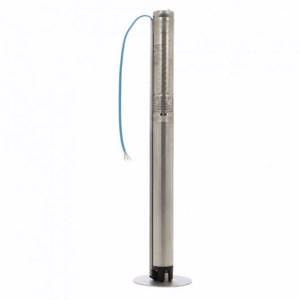

Глубинный насос Grundfos SQ — классический и наиболее популярный насос. В обозначении насоса присутствует 2 числовых значения, например Grundfos SQ 2-70. Первое число 2 указывает на номинальную производительность (2 м 3 /час), а второе число 70 это номинальный напор (70 метров) при котором обеспечивается производительность 2 м 3 /час.

Эти насосы имеют защиту от сухого хода, перегрузок, перепадов напряжения, а также имеется плавный пуск. Благодаря диаметру 3 дюйма (74 мм), Grundfos SQ используется в тех скважинах, куда классический 4-х дюймовый насос не влезет. Как пример можно привести скважину со 133 обсадной трубой и с пластиком 110 или 117 мм. Характеристики Грундфоса : Номинальный напор — 15-155 метров (в зависимости от модели). Максимальный напор — до 235 м. Максимальная производительность — до 7.5 м 3 /час. Мощность — 700-1850 Вт. Вес — 4.7-6.7 кг. Диаметр — 74 мм (3 дюйма).

Стоимость самого доступного Грундфоса SQ 1-35 начинается с 35000 руб, тогда как самый дорогие 3-105 начинаются с 60000 и выше. Самую популярную модель Grundfos SQ 2-70 можно купить за 40000 руб. и больше.

Погружной центробежный насос Grundfos SQE — это такой же SQ, но с двигателем с переменной частотой вращения, что дает возможность, вместе с комплектом SQE, поддерживать стабильное давление в системе. Комплект SQE включает в себя датчик давления с манометром и заглушкой, блок автоматики и мембранный бак. В остальном характеристики насоса Grundfos SQE аналогичны стандартному SQ.

Наиболее доступная модель из данной линейки является Grundfos SQE 3-30 и 5-15, цена начинается с 38000 руб. Самый же дорогой SQE 1-155 и 7-40, оценивается в 74000 руб и больше. Наиболее широко используемые это Grundfos SQE 3-105 и 5-70, цена таких моделей начинается от 70000 руб.

Насос Grundfos SP — мощная многоступенчатая версия SQ. Отличается от последней более крупным диаметром (4 дюйма или 101 мм.), трехфазным исполнением (есть несколько однофазных моделей) и внушительными техническими характеристиками, позволяющие использовать его в любой бытовой скважине.

Модификация насоса обозначается двумя числовыми значениями, например Grundfos SP 3A-18, первое число 3 это производительность в м 3 /час, второе число 18 это количество ступеней. Характеристики: Максимальный напор до 540 метров (в зависимости от модели). Максимальная производительность — до 18.7 м 3 /час. Мощность — 370-7500 Вт. Вес — 9-92 кг. Диаметр — 101 мм (4 дюйма).

Самая доступная модель Grundfos SP 2A-6 оценивается в 35000 руб и больше, наиболее производительную SP 5A-85 можно купить более чем за 450000 руб. Цена на популярные Grundfos SP 5A-33 и 5A-25 начинается с отметки 80000 руб. и 60000 руб. соответственно.

Сомневаться в надежности насосов Грундфос не приходится, это изделия премиум уровня и качество здесь на самом высоком уровне. В минусы можно записать высокую цену, она значительно отличается от всех других известных марок. Именно это и заставляет искать альтернативы.

Но, несмотря на высокую надежность самой конструкции, у Grundfos SQ был замечен один неприятный минус — не держит обратный клапан. Эта проблема появилась после переноса производства насосов из Дании в Мексику. Практически каждая вторая мексиканская модель отличалась этой проблемой. Чтобы исправить ситуацию, вам нужно отдельно купить обратный клапан. Именно так мы и стали поступать несколько лет назад. Попавшись несколько раз подряд на этом и потеряв много времени на разборку и сборку системы водоснабжения, мы начали ставить обратный клапан на все модели без исключения. Возможно, сегодня эта проблема устранена. Если у вас есть время на сборку-разборку и повторную сборку системы водоснабжения, тогда можете проверить. В противном случае купите обратный клапан, он стоит около 1000 руб.

Срок службы насоса Grundfos

Потенциальный срок эксплуатации насосов Грундфос более 15 лет. Там сделано все действительно на высоком уровне и вам не стоит беспокоиться за него. Но вам стоит побеспокоиться за плановое обслуживание автоматики давления. Ведь через некоторое время она может расстроиться и насос будет включаться чаще, чем положено. Это ведет к нагрузкам сверх нормы и преждевременному его износу. По этой причине, даже действительно качественные устройства (как Grundfos) выходят из строя раньше положенного срока. Бурильщики рекомендуют проводить периодическое обслуживание автоматики для поддержания системы в работоспособном состоянии. Именно при таком подходе срок службы насосов Грундфос может превысить 15 лет.

Особенности и преимущества насосов

Основными преимуществами насосов фирмы Grundfos является:

  • оптимальное соотношение цены и качества,
  • высокие показатели энергоэффективности оборудования,
  • огромный выбор, который сможет удовлетворить любые потребности.
  • достаточно долгий срок службы,
  • хорошая техническая поддержка.

При выборе насосного оборудования необходимо учитывать следующие технические параметры:

  1. В компании Grundfos конструкторы заранее продумали практически все возможные проблемы, которые могут возникнуть в конкретной сфере эксплуатации, поэтому, выбирая оборудование данного производителя, вы получаете агрегат, который учитывает многолетний опыт

    Вначале необходимо определиться, какой тип необходим. Всего различают три больших группы: для скважин, для отопления, для водоотведения или канализации. В компании Grundfos конструкторы заранее продумали практически все возможные проблемы, которые могут возникнуть в конкретной сфере эксплуатации. Поэтому, выбирая оборудование данного производителя, вы получаете агрегат, который учитывает многолетний опыт.

  2. Перед заказом оборудования необходимо определиться, какой вид напряжения будет использоваться: однофазный или трехфазный. Для бытовых насосов в основном используется однофазный, в промышленности больше применяется трехфазный.
  3. Главной характеристикой при выборе насоса является график зависимости напора от подачи. Такой график показывает, какое количество воды прокачает насос в зависимости от необходимого давления. Чем выше давление, которое необходимо поддерживать тем меньшее количество воды может прокачать насос. При выборе оборудование необходимая рабочая точка должна находиться под его кривой. Также необходимо дать запас в 20% по подаче.
  4. Также важным параметром является мощность. Она зависит от силы тока и величины напряжения. Данный параметр учитывается при подборе защиты насосов, а так же при расчете необходимого сечения кабелей энергоснабжения. Чем выше мощность, тем большая производительность.
  5. При выборе насосов также необходимо учитывать геометрические параметры и соединительные размеры. Прежде чем сделать заказ необходимо убедиться, что выбранное оборудование подходит как по весу, так и по габаритам.
  6. В зависимости от условий эксплуатации необходимо обращать внимание на минимально и максимально допустимую температуру перекачиваемой среды. Бывают случаи, когда неправильный выбор диапазона приводил к выходу из строя оборудования.
  7. Также, выбирая из равнозначных насосов, необходимо выбрать тот, у которого выше показатель КПД. В долгосрочной перспективе такое оборудование даст значительную экономию электроэнергии.

Для того чтобы агрегат работал долго и без перерывов необходимо правильно его установить. Установка любого оборудования должна проводиться строго по прилагаемой инструкции по монтажу. Также не стоит забывать про установку автоматизированных систем управления для насосов.

Такая система защитит ваш агрегат от скачков напряжения, от перегрева двигателя, от возможности работы без воды, от попадания внутрь воды и т.д., а также позволит управлять процессом в автоматическом режиме, без участия человека.

Еще одним из условий долговечности является правильная эксплуатация. Она также прописана в инструкции. Важно понимать, что если установлена система защиты насосного агрегата, то при ее срабатывании необходимо насторожиться. Лучше всего провести полный цикл обследования оборудования.

Насос Grundfos UPS. Обзор

Наше путешествие в мир насосов концерна Grundfos мы начнем знакомством c бытовой серией циркуляционных насосов. В далеком 1959 г компания представила в свет свой первый насос циркуляционный для отопления с одноименным названием грундфос. Все модели серии успешно применяются в принудительной системе отопления частных домов. Особое место в серии занимают проверенные временем насосы УПС.
Каждый насос Grundfos UPS оснащен переключателем на три скорости вращения, позволяющие более точно вписать его в гидравлические параметры системы. Насос изготавливается в двух исполнениях с различными частотами с 50 Гц для России и с 60 Гц для европейского потребителя. Серия применяется как в открытых, так и в закрытых системах отопления.

Конструктивно насосы UPS изготовлены по технологии «мокрый-ротор», одним словом, гидравлическая часть насоса и двигатель составляют единое целое. В такой конструкции ротор полностью герметизирован. Данное решение освобождает от использования торцевого уплотнения, вместо него используется всего пара сальников. Кроме того, насос не имеет крыльчатки для охлаждения двигателя, а от перегрева его защищает перекачиваемая жидкость, она же выступает смазывающим элементом для подшипников.

Насос Grundfos UPS обеспечивает циркуляцию теплоносителя в системах отопления и в системах кондиционирования. Специальное изготовление насосов из бронзы и даже нержавейки, решают задачу по использованию их в ГВС.

Насос Grundfos UPS в настоящее время насчитывает 28 наименований. Объясняется такое многообразие необходимостью более точного подбора насоса в современных системах отопления. Несмотря на изобилие наименований, все модели легко запоминаются, достаточно просто запомнить маркировку.

Насос Grundfos UPS маркировка:

  • Up – обозначениеоборудованиятипациркуляционныйнасос;
  • S – оборудованиенасосапереключателемскоростейработы;
  • 25 – диаметртрубы, мм. (бываютнасосына25,32, и40мм);
  • 40 – наибольшийпоказательнапора, дм (40дм = 4м) – на третьей скорости.

Дополнительно можно запомнить, что бывают насосы с индексом «F», например Насос Grundfos UPS 40-100 F, этот индекс «F» обозначает фланцевое присоединение насоса к трубе. Кроме того бывают насосы с монтажной длиной в 130 мм, тогда в обозначении присутствует такая маркировка UPS 25-40 130.
Насосы с длиной 130 мм чаще всего используют в ограниченном пространстве, например в настенных котлах.

Оборудование с фланцевым соединением в силу малых размеров насоса применяют и вовсе в единичных случаях на трубу 40 мм. В общем случае применяют стандартные насосы с монтажной длиной 180 мм и с присоединительными гайками на трубу с 25 мм. – гайки на полтора дюйма G1 1/2″, на трубу 32 мм. гайки два дюйма G2″.

Стоит заметить, что производитель укомплектовывает насосы UPS гайками, что в значительной мере освобождает покупателя от возможных недоразумений, таких как покупка гаек неподходящих размеров. С недавних пор, в корпус насоса грундфос внесены дополнения – появились “наплывы”, за них удобно держать насос гаечным ключом.

Насос Grundfos UPS с литерой “A”

Особую модель представляет собой насос Grundfos UPS с литерой “A”, по сути это гибрид циркуляционного насоса совмещенного с воздушным сепаратором. Модель позволяет успешно отделить содержащийся в воде воздух и отвести его с помощью воздухоотводчика.

Насос устанавливают по ходу потока движения воды снизу вверх. Следует учитывать, что сам воздухоотводчик в комплект поставки насосов не входит и продается как вспомогательный аксессуар. Монтаж воздухоотводчика осуществляют путем ввинчивания, для этого корпус оборудован внутренней резьбой Rp 3/8“.

Немного о компании и продукции

«Grundfos» является компанией Дании осуществляющей изготовление и реализацию насосного оборудования различного назначения. Основной офис компании располагается в Бьеррингбро в Дании. Основной ассортимент оборудования, выпускаемого фирмой, представляет собой циркуляционное, имеющее маркировку UP, погружное, с маркировкой SP, и центробежное, с маркировкой CR.

Скважинные модели составляют около 50% всех представленных на мировом рынке. Помимо указанной продукции компания поставляет потребителям электрические двигатели для насосной техники и разнообразные комплектующие к этому оборудованию.

Смотрим видео о компании:

Производство скважинных насосов грюндфос основано в 1945 году Полем Ду Йенсеном. Фирма изначально носила название «Bjerringbro Pressestoberi og Maskinfabrik», а нынешнее название «Grundfos», компания получила с 1967 года. Компания выпускает большое количество моделей техники, которые можно свести к нескольким разновидностям, основными из которых являются следующие:

Скважинный насос sq предназначаемый для осуществления забора чистой воды, которая имеет механические включения в концентрациях не более 50 грамм на метр кубический.

Скважинные насосы grundfos sq позволяют осуществлять эксплуатацию, как в вертикальном, так и в горизонтальном положениях. Модели этого типа насосного оборудования имеют спецзащиту и систему плавного пуска, которая обеспечивает предохранение устройства от скачков напряжения, перегрузок и перегревов. Оборудование этого типа, выпускаемое фирмой, имеет производительность от 1,5 до 6,9 кубических метра в час и высоту напора от 60 до 100 метров.

Насосное оборудование, имеющие маркировку SP, эксплуатируются в скважинах имеющих внутренний диаметр более 110 мм. Оборудование этой разновидности способно поднимать воду с глубины 440 метров при наличии большой производительности. Глубинный насос для скважины грюндфос серии sp имеет встроенную систему охлаждения, контроль температуры, основанный на работе электронного датчика и надежный сетчатый фильтр. Все эти инновации позволяют насосам серии sp иметь очень высокий уровень КПД.

Работать глубинный насос способен, как в вертикальном, так и в горизонтальном положениях. выпускает большое количество моделей оборудования предназначенного для эксплуатации в колодцах, для перекачки грязных дренажных и фекальных вод, для эксплуатации в системах пожаротушения, выпускаются конструкции оборудования, которые имеют бытовое назначение.

Насос Grundfos UPS , подбор. Таблица подбора.

Если мы хотим правильно подобрать циркуляционный насос Grundfos UPS, для начала, необходимо определиться с такими характеристиками как напор = H в

метрах, и расход = Q в метрах кубических. Затем надо посчитать, сколько тепла понадобится на отопление Вашей площади.

Для этого изначально подбирается котел с мощностью исходя из параметров дома. Расчет непростой, понадобится размеры площади, придется учесть количество радиаторов в системе, учесть утепление дома, определиться с установкой окон, высотой потолков и так далее и тому подобное. Советуем, расчет лучше отдать на откуп специалистам и опытным монтажникам.

В результате расчетов мы получим искомые величины, с помощью них по графикам гидравлических кривых мы и подбираем насос. Но для простоты можно пользоваться таблицей подбора насосов в зависимости от площади дома. Кроме того, как мы знаем, насос Grundfos UPS имеет три скорости, с помощью которых мы подстроим насос под нашу систему.

Отапливаемая площадь (м2)Производительность (м3/час)Марки Grundfos UPS
80 – 240От 0,5 до 2,5UPS 25 – 40
100 – 265От 0,5 до 2,5UPS 32 – 40
140 – 270От 0,5 до 2,7UPS 25 – 60
165 – 310От 0,5 до 2,7UPS 32 – 60

Как видно из приведенной таблицы, владельцу двухэтажного дома площадью 100-265 м2, рекомендуется насос для отопления Grundfos UPS 32/40 или UPS 32/60 при наличии водяных теплых полов. Решение посоветоваться с Вашими монтажниками системы отопления, приветствуется, они более точно знают Вашу систему и опираясь на опыт подскажут лучший типоразмер насоса грундфос. Можно также подобрать насос UPS исходя из известной мощности котла по таблице ниже:

В данном вопросе не работает правило – чем мощнее тем лучше, так как переразмеренный насос по гидравлическим показателям, во-первых, потребляет больше электричества, что ведет к малой энергоэфективности. Во-вторых может шуметь система трубопроводов доставляя значительный дискомфорт Вашим домочадцам. На видео, легендарный насос Grundfos UPS 25-40 180.

ALPHA2 И ALPHA3

Сейчас эти насосы полностью идентичны по своему функционалу. Произошло это после того, как у ALPHA2 появилась возможность самостоятельного проведения гидравлической балансировки системы отопления, которая раньше присутствовала только у ALPHA3. Это очень удобное решение, заслужившее неформальное прозвище «Лекарство от холода».

Для гидравлической балансировки понадобится прибор ALPHA Reader, который устанавливается на электронный блок. Его приобретают отдельно, в комплект поставки он не входит. APLHA Reader передаёт информацию от насоса на смартфон или IPad. Также понадобится бесплатное приложение GRUNDFOS Go Balance, которое нужно установить на гаджет. Дальнейшая процедура проводится под руководством приложения, которое выдаст подробные указания по каждому этапу гидравлической балансировки всей системы. Насосы ALPHA2 и ALPHA3 позволяют замерить расход теплоносителя в любой системе отопления («тёплый пол», двух или однотрубная системы, тупиковая, радиаторная сеть без термоголовок или же с постоянным расходом) на всех радиаторах и контурах «тёплых полов» в режиме реального времени. Это позволяет свести к нулю возможные погрешности, без которых не обойтись даже при самых тщательных теоретических расчётах.

Однако ALPHA2 и ALPHA3 интересны не только возможностью самостоятельной балансировки. Это современные многофункциональные агрегаты, превосходно справляющиеся с работой в разных условиях. У них три режима фиксированной скорости, три режима с постоянным перепадом давления и три режима пропорционального регулирования – такой богатый выбор открывает возможности точной настройки системы, насос становится универсальным. Есть ещё две важные дополнительные функции: «режим ночной экономии» и «летний режим». В Дании, где были разработаны эти насосы, они пользуются большим спросом. Во-первых, отопление помещений, в которых ночью нет людей, просто нерационально. Во-вторых, это вопрос совместимости. Насосы пригодны к работе с современными котлами, где подобный режим присутствует. Прагматичные датчане знают толк в экономии, отопление у них вообще дорогое удовольствие. Поэтому зря жечь газ, дрова или уголь непозволительная роскошь.

Что касается «летнего режима» – это сезонная функция. Она позволяет запустить отопление осенью без лишних проблем. Например, закисания вала насоса при долгом простое. В самом деле, запускать самостоятельно систему несколько раз в течение лета – настоящая морока. «Летний режим» будет поддерживать работоспособность системы самостоятельно.

GRUNDFOS ALPHA2, стал первым насосом, в котором появился режим AUTOADAPT – естественно, ALPHA3 тоже «унаследовала» его . Это новинка от инженеров компании, которые уделяют большое внимание, прежде всего простоте пользования, и конечно, энергоэффективности. Функция стала настоящим прорывом и своего рода стандартом для последующих поколений циркуляционных насосов. Режим AUTOADAPT даёт возможность автоматически менять настройки оборудования при изменении потребностей проживающих в доме людей, или, например. Смены времени года. Используя сложные программные алгоритмы, электроника оборудования всё время анализирует процессы и в зависимости от показателей, выбирает оптимальное давление. Это существенно экономит ресурсы системы отопления и деньги потребителя.

Сейчас более 3 млн. насосов серии ALPHA успешно работают по всему миру. Компания GRUNDFOS выпустила обновлённую модель, которая обладает ещё более повышенным классом энергоэффективности и отвечает высоким требованиям евростандарта EuP Среднее значение коэффициента энергоэффективности (EEI) для насосов ALPHA2 составляет 0.15. На текущий момент это лучший показатель. ALPHA2 и ALPHA3 потребляют всего 3 Вт в режиме постоянной частоты вращения и 4 Вт – в режиме AUTOADAPT. Это означает, что насосу необходимо на 87% меньше энергии, чем большинству представленных на мировом рынке аналогов. У них имеется встроенный электронный расходомер для упрощения балансировки и диагностики системы отопления. А ещё они способны работать при температуре от 2 до 40 °C и даже в среде, образующей конденсат.

Приобретая насосы компании GRUNDFOS, потребитель получает очень качественное устройство, выполненное по высочайшим европейским стандартам качества. Именно поэтому производитель даёт гарантию от 2 до 5 лет на различные модели оборудования.

Отдельно стоит сказать о двигателях. Много ли вы знаете производителей насосов, в которых вал ротора и подшипник сделаны из керамики? Скорее всего нет, поскольку в большинстве моделей от конкурентов компании GRUNDFOS вал сделан из стали, а подшипник из графита. Общеизвестно, что горячая вода нагревает железо и расширяет его. Со временем такой подшипник протачивается и в образуемый зазор между валом и подшипником попадает окалина и другой мусор. Рано или поздно это приводит к поломке. В случае с керамикой это практически невозможно.

Кроме того, в насосах серии ALPHA используется четырёхполюсный синхронный электродвигатель с постоянными магнитами и частотным преобразователем. Роторы с постоянными магнитами дают больший КПД в различном диапазоне нагрузок. Компания GRUNDFOS ценит своих клиентов и готова оказать любую помощь в любое время. Программа «Сервис за 24 часа» представлена во всех городах России, где имеются представительства компании. Пользователь насосного оборудования GRUNDFOS всегда может позвонить на «горячую линию» и получить ответ на любой возникший вопрос либо вызвать специалистов для устранения

Типы приборов для систем отопления

Насосы Grundfos, предназначенные для работы в качестве циркуляционных, подразделяются на две основные группы, отличие которых заключается в условиях работы ротора приводного двигателя.

Если с перекачиваемой жидкостью соприкасается только рабочее колесо насоса, то такая конструкция носит название «с сухим ротором».

Если в транспортируемой жидкости находится и рабочее колесо, и ротор двигателя — это насос по характеристикам с мокрым ротором.

Оба типа конструкции имеют свои особенности и сферы применения.

Сухой

Сухой ротор хорош высоким КПД установки и большой мощностью. А также насосы этого типа мало чувствительны к качеству теплоносителя и спокойно переносят загрязнения взвесями и мелким абразивом. Работает при температурах, заметно превышающих допустимые рабочие значения насосов с мокрым ротором.

Фото 1. Циркуляционный насос Грундфос в разобранном виде для отопительной системы, оснащен сухим ротором.

Из минусов — меньший срок службы, сравнительная дороговизна, несколько больший габарит, необходимость регулярного технического обслуживания (смазка), высокая шумность. По этой причине модели с сухим ротором лучше устанавливать в отдельном помещении. Но при этом они способны «прокачать» большие коттеджи или даже многоквартирные дома.

Мокрый

Мокрый ротор более компактный, практически бесшумный, крайне долговечный при правильном монтаже. Не требует обслуживания в процессе эксплуатации, но менее производительный, со сравнительно невысоким КПД — не более 50%.

При общем малом энергопотреблении (в среднем 6–100 Вт в зависимости от мощности, режима и нагрузки) эта характеристика не является решающей.

Такая разновидность насосного оборудования крайне чувствительна к качеству перекачиваемой жидкости, поскольку она и является для ротора и смазкой, и антифризом. Поэтому такие приборы не могут работать при температуре выше 115 градусов и требуют обязательной установки перед насосом сетчатого грязевого фильтра.

Фото 2. Циркуляционный компактный насос Grundfos с мокрым ротором, чувствителен к качеству перекачиваемой жидкости.

Приборы мокрого типа широко применяются в индивидуальных системах отопления и водоснабжения в качестве дополнительных циркуляционных насосов линии подпитки.

Устройство и назначение

В зависимости от назначения и конструкции отличаются и принципы работы насосной техники .

Глубинные модели обеспечивают извлечение воды из скважин различного диаметра. Работа этих насосов основана на влиянии на воду центробежной силы. Чаще всего изделия размещены в корпусах имеющих продолговатую форму.

Работа устройства возможна только при наличии полного погружения в водную среду при одновременном заполнении корпуса водой. Электродвигатель, установленный в конструкции, обеспечивает вращательное движение рабочего колеса насоса.

Лопасти рабочего колеса в результате своего движения захватывают воду и проталкивают ее в выходной патрубок агрегата с большой силой и скоростью. За счет снижения давления в области размещения рабочего колеса происходит под влиянием внешнего давления воды открытие клапана и поступления жидкости к рабочему колесу извне. Управление работой осуществляется при помощи использования блока управления и регулирования параметров работы, как правило, такие блоки работают в автоматическом режиме.

Параметры выбора

Если насос Grundfos рассматривается в качестве питающего (для восполнения потерь теплоносителя и заполнения системы), то главным параметром его считается производительность. Обычно её берут из расчёта 0,5% объёма всей системы.

Но если водяное устройство будет работать как полноценный циркуляционный насос, то тут выбор должен быть строже.

Мощность

Этот параметр показывает, какой объем устройство перекачивает за единицу времени. Выбор зависит от мощности отопления. Лучше брать насос с небольшим запасом мощности (но без фанатизма — запаса 10% производительности достаточно), поскольку на режимах близким к предельным возможно превышение уровня шума. Как правило, заводские настройки соответствуют наименьшей шумности.

Давление

Напор зависит от сопротивления системы динамическому давлению и этажности отапливаемого помещения. Чем больше поворотов и регулирующей арматуры, тем выше должны быть показатели.

Предельное давление зависит от особенностей системы. Статическое давление в открытых системах определяется высотой расширительного бачка, в закрытых — напорной мембраной.

Скорость и шумность

Помимо этих параметров, можно обратить внимание и на дополнительные опции последних моделей концерна.

Например, насос с трехпозиционным переключателем скорости позволяет адаптировать работу под потребности системы и экономить на потреблении электроэнергии (если сравнивать односкоростными моделями).

Но современные разработки с электронными регуляторами, способны настолько чётко подстраиваться под условия и потребности отопительной системы, что дают снижение энергопотребления в 2–5 раз. Не говоря об уменьшении шумности.

Про шумность нужно знать следующее: модели с сухим ротором заметно шумнее. Насосы с мокрым ротором при работе практически не слышны. Но если их мощность превышает потребности системы или они работают на пределе — шумность возрастает. А также шум означает наличие воздуха в системе.

Справка! Последние модели Grundfos являются отличной альтернативой устаревшим насосам других марок — они потребляют меньше энергии и работают заметно тише.

Как правильно установить насос Grundfos

Подробные рекомендации по монтажу и установке находятся в технической документации, входящей в базовую комплектацию оборудования. Но как показывает практика, к инструкции, зачастую, обращаются в самую последнюю очередь, когда уже произошла поломка.

О чем следует помнить, устанавливая циркуляционный насос в систему отопления:

  • Насос ставится на обратку, обычно сразу после расширительного бака.
  • Запускать электродвигатель, пока система отопления не заполнена теплоносителем, запрещается.
  • Правильное положение насоса при монтаже вертикальное. Только в таком положении теплоноситель полностью смазывает все трущиеся части: подшипники, ротор. При включении с сухим ротором, насос быстро выходит из строя. Срок эксплуатации уменьшается, если внутренний объем корпуса не полностью заполнен теплоносителем, как бывает при горизонтальной установке.
  • Правильная установка циркуляционного насоса Грундфос в систему отопления учитывает особенности эксплуатации. Так, при частых отключениях электроэнергии, подключают к ИБП, а также устанавливают в байпас.
  • Порядок установки насоса следующий: монтируют водяной контур. После, с помощью «американок» (прилагаются в комплекте) или муфт, подключается насос. Заполняется система отопления. Теперь необходимо удалить воздух из насоса. Для этого, отверткой откручивают специальный болт на верхней крышке, закрывающей двигатель.
  • Выбор рабочего режима – насос лучше работает на минимальной скорости. При спокойном режиме, меньше изнашиваются подшипники и другие механизмы, на которые в процессе работы оказывается нагрузка. Но, как правило, минимальной скорости недостаточно. В устройстве предусмотрено три ступени частоты вращения насоса. Выбрать стоит тот режим, при котором происходит равномерный прогрев системы отопления. Модели с электронным блоком управления самостоятельно выбирают необходимую скорость циркуляции.

Как подобрать насос

Для того, чтобы подобрать насос нужно знать ответы на такие вопросы:

  1. Сколько жидкости нужно перекачивать за единицу времени (расход) Может измеряться в м³/ч, л/мин, л/сек, gpm … 1м³/ч ≈ 16.67л/мин ≈ 0.28л/сек ≈ 3.67gpm
  2. Какое давление должен развивать насос при указанном расходе (напор) Может измерятся в м, кгс/см², bar, psi … 10м = 1кгс/см² ≈ 0.98bar ≈ 14.22psi
  3. Что будет перекачивать насос (назначение)
  4. Где будет установлен насос (конструкция) Подробнее о назначении и конструкциях насосов можно прочитать в статьях-описаниях разделов насосов.

Центробежный насос для скважины Водолей

Наиболее популярным и часто применяемым глубинным насосом для скважины является Водолей. Данное устройство производится в Харькове, имеет очень привлекательную цену и неплохое качество, но обо всем по порядку.

Серия погружных насосов Водолей включает в себя следующие модели:

1. Водолей БЦПЭ 0.32. 2. Водолей БЦПЭУ 0.32. 3. Водолей БЦПЭ 0.5. 4. Водолей БЦПЭУ 0.5. 5. Водолей БЦПЭ 1.2. 6. Водолей БЦПЭ 1.6.

1. Глубинный насос Водолей БЦПЭ 0.32 — самый простой вариант, с производительностью 0.32 л/сек. Второе числовое значение в маркировке обозначает напор, при котором обеспечивается заявленная производительность. При меньшем напоре производительность будет выше и наоборот.

Характеристики Водолей БЦПЭ 0.32:

Номинальная производительность — 1.2 м 3 /час. Максимальный напор — до 200 м. (второе цифровое обозначение в названии). Диаметр насоса — 105 мм (4 дюйма). Вес — 8.3-41 кг. Мощность — 440-2500 Вт. Купить скважинный насос Водолей можно по цене от 7500 руб., за самую простую модель БЦПЭ 0.32-25У, и от 21500 руб, за самую производительную — БЦПЭ 0.32-140У. Популярная модель Водолей БЦПЭ 0.32-63У оценивается в 11500 руб и более.

2. Погружной насос Водолей БЦПЭУ 0.32 — аналог БЦПЭ 0.32, основное отличие это уменьшенный диаметр до 95 мм и максимальный напор такой модели достигает 63 м. Цены на Водолей БЦПЭУ 0.32 колеблются в границах от 7500 руб., за БЦПЭУ 0.32-25У, и от 11.500 руб., за топовую БЦПЭУ 0.32-63У.

3. Глубинный центробежный насос Водолей БЦПЭ 0.5 — модель с производительностью 0.5 л/сек при том напоре, который указан в обозначении насоса.

Характеристики Водолей БЦПЭ 0.5:

Номинальная производительность — 1.8 м 3 /час. Максимальный напор — до 150 м. Диаметр насоса — 105 мм (4 дюйма). Вес — 7.3-26.3 кг. Мощность — 400-2050 Вт. Купить насос Водолей БЦПЭ 0.5 можно за вполне вменяемые деньги, цены находятся в пределах от 6500 руб., за БЦПЭ 0.5-16У, и от 15000 руб, за БЦПЭ 0.5-100У. Широко распространенные БЦПЭ 0.5-40У и БЦПЭ 0.5-50У стоят не менее 9000 и 10000 руб соотвественно.

4. Насос Водолей БЦПЭУ 0.5 — аналогичная БЦПЭ 0.5 модель, но с уменьшенным до 95 мм диаметром. Максимальный напор БЦПЭУ — 90 м. Цена центробежного насоса Водолей БЦПЭУ 0.5 начинается с отметки 6600 руб., за БЦПЭУ 0.5-16У и доходит до 12000 руб. и более, за модель БЦПЭУ 0.5-63У.

Что нужно для подбора?

К основным характеристикам, необходимым при выборе любого насоса для воды, относятся:

  • рабочий расход, то есть, количество воды, перекачиваемое в единицу времени;
  • величина требуемого напора, представляюая собой давление на выходе насоса.

По значениям расхода и напора в программе определяется рабочая точка. Для этого выбирается наиболее подходящий рабочий график нужного семейства насосов, имеющий точку с наиболее близкими параметрами.

Характеристики циркуляционных насосов для отопления Вило

Циркуляционные устройства Вило применяют для ускорения передвижения горячей воды особенно в тех случаях, когда площадь дома достаточно большая, а также есть второй этаж или же трубопровод с большой системой разветвлений. Для того чтобы обогревать дома разработаны всего две серии Вило — они имеют свои особенности и плюсы.

Преимущества Wilo

Оборудование линии Вило имеет множество преимуществ, например, сравнительно небольшую мощность, то есть электроэнергии будет тратиться не так уж и много. Эти устройства предназначены для обогрева домов площадью примерно от 200 до 750 м2. Другим плюсом является материал, из которого сделано колесо — оно изготовлено из технического полимера, который устойчив к длительному воздействию как низких, так и высоких температур.

Преимущества оборудования Вило:

  • Трехступенчатая регулировка оборотов благодаря ручному переключателю.
  • Противокоррозионное покрытие корпуса насоса.
  • Подшипники из износоустойчивого металлографитного материала никогда не деформируются.
  • Доступная цена.

Какие параметры могут понадобиться?

При подборе насосов для водоснабжения, водоотведения и других нужд, необходимо учитывать специфические особенности эксплуатации агрегатов различного назначения.

Тип насосаПараметры

Циркуляционный насос для отопленияПараметры системы отопления – температуру теплоносителя, общую тепловую нагрузку, диаметры трубопроводов
Скважинные агрегатыРазмеры скважины и ее дебита (количество воды, которую можно выкачать за единицу времени)
Погружные и дренажные насосыНаличие и характер твёрдых частиц. Это определяет необходимость использования режущих механизмов
Насосы повышения давленияДавление до насоса
Насосы пожарных станцийТип системы пожаротушения (спринклерная, дренчерная), давление в системе, суммарный расход оросителей

Что такое циркуляционный насос?

Это небольшой агрегат, который устанавливается непосредственно в трубопровод и обеспечивает перемещение теплоносителя по трубопроводу. Для систем отопления частных домов обычно применяют насосы с так называемым «мокрым ротором», например, GRUNDFOS типа UPS. Особенностью этой конструкции является то, что охлаждение и смазка подвижных частей производится протекающей жидкостью, делая работу агрегата бесшумной и надежной. Особенностью современных циркуляционных насосов (ЦН) являются экономичность, долговечность, небольшие габариты и бесшумность.

От чего зависит стоимость насоса?

Выбор любого оборудования представляет собой компромисс между его стоимостью и функциональными возможностями, поэтому потребителю следует учитывать факторы, влияющие на удорожание заказа. Среди них можно выделить:

  • Характер рабочей средыНапример, повышенная её агрессивность требует применения особо стойких материалов, загрязнённость предъявляет определённые требования к рабочим органам насосов
  • Значение максимального рабочего давленияМатериал корпусных деталей насосов высокого давления должен обладать повышенной прочностью, требует другой технологии изготовления и увеличения металлоёмкости
  • Рабочая температураЭксплуатация в условиях повышенной температуры требует применения соответствующих материалов, это также относится к конструкции скользящих уплотнений
  • Комплектация насосных агрегатов частотно регулируемым приводомЧастотный преобразователь позволяет экономить до 30-40% электроэнергии в периоды не пикового потребления воды, но при этом увеличивает конечную стоимость насоса
  • Материал насосаВ качестве которого могут использоваться латунь, различные марки чугуна или нержавеющая сталь, существенно влияют на общую стоимость заказа

Кто производит насосы Grundfos

Бытовые циркуляционные насосы Grundfos изготавливаются на собственных заводах компании, деятельность которой берет свое начало в 1945 г. Слово Grundfos буквально переводится как «родник», было выбрано не случайно. Компания Grundfos изготавливает насосное оборудование для скважин, систем отопления и т.д.

Ежегодно производится около 16 млн. единиц техники, что соответствует приблизительно 50% всего выпускаемого насосного оборудования в мире. Модели Grundfos используются в частных и промышленных целях, устанавливаются в шахтах и рудниках, применяются для добычи минеральных и термальных вод. Насосное оборудование эксплуатируется в крайне неблагоприятных условиях.

Одним из последних направлений компании стало широкое внедрение энергосберегающих технологий, позволяющее существенно уменьшить расход электроэнергии, но при этом сохранить производительность и надежность оборудования.

Правила установки водяного оборудования Грундфос

Для начала нужно определиться с местом установки. В теории прибор ставится в любой разрыв магистрали. Но на практике лучше это делать на обратной трубе — как можно ближе к котлу. Между котлом и напорным (расширительным) баком. Такое расположение снизит тепловую нагрузку на конструкцию помпы и её рабочие лопасти.

Важно! При установке на выходящую магистраль возможно закипание теплоносителя на лопастях крыльчатки, что в итоге приведёт к быстрому износу.

Лучшим вариантом будет выбор горизонтального участка трубы. Хотя возможно установить насос и на вертикальном участке.

Правда, тут важно, чтобы поток в этом месте шёл снизу вверх, а не наоборот — чтобы избежать завоздушивания.

При установке насоса нужно проследить, чтобы его ротор стоял горизонтально — при наклоне возможно скапливание воздуха и его быстрый износ из-за недостаточной смазки (в насосах с мокрым ротором).

Клеммную коробку насоса при этом располагают сверху, чтобы предотвратить попадание воды при потере магистралью герметичности.

Внимание! Важно проследить, чтобы оборудование не устанавливалось близко к радиатору отопления, что может стать причиной сбоя внутреннего термостата.

Насос подключают через байпас — обводное ответвление. В выбранной точке магистрали делается разрыв, в который ставят шаровый клапан для автоматической регулировки, или шаровый кран для ручного переключения режима, который дросселируют перемычкой-байпасом.

С двумя запорными шаровыми кранами на входе и выходе (чтобы снять, если потребуется) устанавливается циркуляционный насос. Перед ним обязательно ставят грязевой фильтр и клапан (когда нет встроенного) для удаления воздуха.

Руководствуясь указаниями максимальной мощности потребления (указано на корпусе и в техническом паспорте), подбирают автоматический предохранитель для питания. Возможно подключение аппарата и через систему автоматики: термостат или таймер.

Монтаж циркуляционного насоса

Чтобы система отопления работала эффективно, важно не только правильно выбрать насос, но и выполнить его грамотный монтаж. В этом случае можно избежать необходимости в его ремонте. Лучше всего выполнение этой работы поручить профессионалам. Но если собственник домовладения имеет знания и обладает определенными навыками, то монтажные работы он может выполнить своими силами.
Легче всего выполнять установку насосного оборудования grundfos вместе с устройством системы отопления. Однако в отдельных случаях необходимо установить агрегат в функционирующую систему.

Процесс монтажа включает определенный набор работ, которые должны выполняться в следующем порядке:

  • первым делом из труб системы отопления и радиаторов необходимо слить воду. В месте установки должны быть резьбовые соединения, которые по своему диаметру должны совпадать с отверстиями устанавливаемого насоса. Чтобы выполнить монтаж насоса правильно, необходимо обращать внимание на стрелку, которая имеется на корпусе. Она показывает направление движение теплоносителя. В соответствии с её направлением и должна производиться установка агрегата;
  • фильтр для очистки воды устанавливается перед агрегатом. Его использование позволяет продлить срок службы насоса. Кроме этого, благодаря фильтру заметно повышается эффективность его работы. Если отказаться от установки фильтра, то устройство раньше положенного ему срока выйдет из строя по причине попавшего в него песка или мусора;
  • запорная арматура – краны должны быть установлены перед патрубками устройства, что даст возможность для обслуживания оборудования, а при необходимости и ремонта. Насос должен располагаться в горизонтальном положении. В этом случае при его эксплуатации будет исключено повреждение ротора;
  • когда установка оборудования завершена, выполняют заполнение системы теплоносителем. Оптимально, если его подача будет осуществляться через нижнюю часть труб отопления. В этом случай воздух, находящийся в них, поднимется в накопительный бак и выйдет наружу. В этом случае завоздушивание системы будет исключено. Поэтому в системе должны быть установлены автоматические воздухоотводчики. Установленное насосное оборудование должно получать электропитание через автомат.

Замена насоса

Замена насоса, отработавшего свой ресурс, иногда вызывает проблемы, так как такой же насос за время эксплуатации вполне может быть уже снят с производства, а рекомендуемая производителем замена может существенно отличаться по присоединительным размерам. И даже если таких проблем нет, в любом случае целесообразно рассмотреть и другие варианты замены. Разработки насосного оборудования не стоят на месте, на рынок выходят новые производители, конкуренция заставляет производителей оптимизировать насосное оборудование. В результате этого для замены насоса, отработавшего свой ресурс, может появиться другой, более подходящий для конкретных технических условий и ощутимо более дешевый.

В качестве примера целесообразности такой замены я обычно привожу возможность замены фланцевых циркуляционных насосов с мокрым ротором на такие же по характеристикам, только с сухим ротором. Выигрыш по цене может составлять более чем в два раза. При этом насосы с сухим ротором имеют преимущества в виде более высокого КПД и ремонтопригодности. К недостаткам такой замены можно отнести необходимость переделки трубопровода, потому что в большинстве случаев присоединительные размеры будут отличаться и необходимость установки виброгасящих вставок в случает если система отопления реализована стальными трубами и расстояние до жилых помещений не компенсирует возникающую при работе вибрацию. Однако стоимость решения этих проблем часто не идет ни в какое сравнение с разницей в цене.

Еще одним характерным вариантом замены старого насоса на новый является замена фланцевого консольного насоса на плите на фланцевый насос в моноблочном исполнении. Старые консольные насосы еще советского производства не обладали таким высоким КПД, как современные, кроме этого их проектировали и устанавливали с существенным запасом и правильная замена такого насоса приведет к ощутимой экономии электроэнергии.

Современные насосы для скважин более оптимизированы по расходу, чем старые. И там, где раньше применяли насосы диаметром 6-8 дюймов, сейчас вполне возможно применение насосов диаметром 4-6 дюймов, которые дешевле.

Разумный подход к замене насоса, отработавшего свой ресурс, в большинстве случаев приводит к экономии средств, уменьшению эксплуатационных расходов и увеличению срока до следующей замены.

JP (Grundfos)

VA 50, VA 60 (DAB) CA (Calpeda) DG Blue, DG BluePRO (Zenit) TCR (Lowara) EURO, EUROINOX, EUROCOM (DAB)

Рассмотрим, сколько служат, работают погружные насосы для скважин

В порядке возрастания срока эксплуатации.

1) Шнековые, винтовые насосы для скважин. К ним относятся такие марки и модели как: Калибр НЦПС, Юнипамп Эко Винт, Беламос 3sp 60/1.8, Вихрь СН 90 и масса подобных по конструкции электронасосов. Эти модели имеют в качестве рабочей части резиновый винт, а не полимерную крыльчатку как центробежные насосы.

Шнековые винтовые насосы работают от 5 минут до 1,5 лет по нашей статистике. В среднем 7 месяцев – 1 год. Однако все же есть вероятность, что винтовой электронасос может отработать и 5 лет. Просто она крайне мала. Цена этих скважинных агрегатов от 4 до 9 тыс. примерно.

Со шнековыми насосами могут быть такие неполадки (чтобы посмотреть видео, кликните по изображению чуть ниже):

Вот видео про работу шнекового насоса 4 дюйма:

2) Центробежные насосы бюджетного ценового сегмента. От 8 тыс. за насосы для неглубоких скважин до 30 тыс. за насосы для скважин свыше 100 – 150 метров 150 метров.

Это китайские насосы Беламос, Акватек SP, Джилекс Водомет Проф, Вихрь СН, Юнипамп и т. п., украинские Водолей БЦПЭ.

Трехдюймовые китайцы работают в среднем 2,5 года. Водолею смело можно отдать первенство, он часто живет более 5 лет и вплоть до 10-12. Четырехдюймовое китайское насосное оборудование служит дольше, но Водолей БЦПЭ по нашей практике, да и по отзывам с форумов тут явный лидер.

Время от времени проблему неработающих китайских насосов можно устранить быстро и недорого, об этом рассказываем в видео ниже:

4) Насосы среднего ценового сегмента итальянских марок Pedrollo, Акварио ASP. Срок службы Pedrollo составляет от 5 до 15 лет — тут многое зависит от условий эксплуатации. Часто, в случае, когда хозяева забывают следить за давлением в гидробаке, то насос начинает часто включаться и отключаться. так вот, при таких условиях китайские погружные центробежные электронасосы сгорают, а у Pedrollo (и Грундфоса) просто повреждается скважинный подводный кабель питания двигателя, сам двигатель остается цел.

При постоянном правильном обслуживании срок службы таких скважинных насосов моет составить 6-8 лет. А в некоторых случаях и больше.

4) Дорогие насосы. Срок работы погружных электронасосов Grundfos SQ может колебаться ощутимо. На нашей практике в плохих условиях (сильно железистая вода, соленая вода, проблемы с электричеством) насосы работают 5-6 лет. Если условия хорошие, то могут отработать и более 10 лет. Также статистика по насосам Грундфос SQ нуждается в корректировке, так как последние 5 лет в Россию поставляются Грюндфосы производства Мексики, а не Дании как это было раньше. По данному бренду все же встречаются некоторые нарекания и необходимости диагностики проблем спустя 1-3 года эксплуатации, но в подавляющем большинстве случаев можно сказать, что Grundfos SQ это тот электронасос, который поставил и забыл. Один из проверенных насосов.

Бывают, конечно, и таки случаи, когда Грундфос отрабатывают 2-7 лет:

Энергоэффективность насоса

Известные европейские производители насосного оборудования достигли больших успехов в оптимизации показателей энергопотребления, представив на рынке несколько моделей с мокрым ротором. Достичь этого удалось за счет применения современных электродвигателей постоянного тока, управляемых посредством контроллера. Такие модели относятся к оборудованию класса «А», считающегося самым эффективным в части минимизации энергопотерь – их потребление не превышает 0,09-1,3 кВт).

Специалисты “Грундфос” разработали целую серию энергосберегающих насосов под наименованиями ALPHA2 и MAGNA3. Первые отличаются несложным функционалом и предназначаются для использования в системах отопления и ГВС частных домов. Модели второго типа имеют функцию AUTOAdapt, позволяющую автоматически устанавливать оптимальный режим энергопотребления. Их возможности соответствуют современным требованиям к показателям экономичности и производительности оборудования этого класса. Они рассчитаны на эксплуатацию в отопительных системах частных домов и промышленных предприятий.

Виды и назначение насосов для циркуляции

В системах отопления насосы используются главным образом для того, чтобы обеспечить определенное давление теплоносителя. Именно за счет этого достигается эффективность передвижения теплоносителя по трубам и батареям отопления. Это необходимое условие для обеспечения равномерного нагрева всех частей системы и создание во внутренних помещениях домов температурного режима, комфортного для проживания.

Конструкция

Если подробнее говорить об устройстве циркуляционного насоса, то отметим его схожесть с обычным электродвигателем. В составе конструкции насоса присутствуют следующие элементы:

  • статор – он располагается в неподвижном положении на станине. Внутри него установлены обмотки, которые используются для прохождения электротока;
  • ротор – подвижный механизм, который располагается внутри статора. Он имеет лопасти, которые жестко закреплены и используются главным образом для обеспечения циркуляции по трубам и радиаторам системы отопления воды.

Разновидности

Перечисленные механизмы по такому критерию, как способ размещения, можно разделить на два вида:

У «сухого» ротора лопасти находятся в воде лишь некоторой своей частью. Такое устройство в своем составе обычно имеют габаритные системы отопления, применяемые в условиях промышленных предприятий. Имеется у них один недостаток. Он состоит в высокой шумности этих установок во время их работы.

Насосы, применяемые в системах автономного отопления, имеют в своем составе «мокрый» ротор. Он полностью погружен в теплоноситель. Этим и обусловлено то, что шум при его работе отсутствует. К тому же в плане цены эти устройства отличаются от других агрегатов.

Характерной особенностью современных циркуляционных насосов является их высокая надежность. Средний срок службы этого оборудования может доходить до 20 лет. Для обеспечения эффективного вращения роторов производителями этого оборудования используются подшипники высокого качества. Для их изготовления применяется специальная сталь высокой прочности и смазки разных типов.

В настоящий момент на рынке этого оборудования для потребителей доступен большой ассортимент механизмов. Среди насосного оборудования импортного производства востребована продукция компании grundfos. Насосы, которые она производит, имеют определенные достоинства. Основными следует назвать:

  • высокую производительность;
  • надежность при работе.

Если вы решите приобрести насосы grundfos для своей системы отопления, то следует знать, что стоимость этого оборудования на порядок выше в сравнении с аналогами отечественных производителей.

Одна из его особенностей состоит в том, что насосы этого производителя могут работать в нескольких режимах. А это выгодно для потребителя, так как обеспечивается возможность снижения затрат на электроэнергию. Также благодаря этому появляется возможность для увеличения ресурса оборудования. Когда стоит задача в короткий срок создать в производственном помещении комфортную температуру, то в этом случае включают максимальную скорость вращения ротора.

Режимы работы

Современный рециркуляционный насос для отопления относится к многофункциональным устройствам. Различные образцы этого оборудования способны работать в обозначенных в паспорте режимах, включая «фиксированную скорость». Все они оснащаются синхронным двигателем, работу которого контролирует встроенный процессор. Блок управления при эксплуатации агрегата регистрирует следующие основные параметры:

  • сила тока;
  • частота вращения ротора;
  • температура в рабочей области и другие.

Его наличие позволяет подстраиваться под конкретную отопительную сеть с оптимальным режимом энергопотребления.

Разбор насоса своими руками

При необходимости ремонта оборудование нужно отнести в сервис, если прибор на гарантии
Разобрать купленный образец насосного оборудования при желании сможет любой пользователь, хорошо изучивший конструкцию. Потребность в этом нередко возникает при необходимости его ремонта или капитального обслуживания с заменой износившихся деталей. После полной разборки осматриваются основные рабочие узлы механизма, а затем проверяются на предмет изношенности.

Основное внимание уделяется обследованию состояния “мокрого” ротора. Снимать его и заменять новой деталью следует в присутствии специалиста-ремонтника, способного проконтролировать эту непростую операцию.

Рейтинг популярных моделей

Чаще всего данную модель подделывают мошенники, так как она лучше продается
Рейтинг насосов составлен на основе сравнения технических показателей и эксплуатационных возможностей трех моделей. На первом месте расположилось изделие Grundfos UPS 25-60 (N) 180, представляющее собой циркуляционный агрегат с корпусом из чугуна (это вариант используется только для отопления). Его модификация для горячего водоснабжения имеет корпус из нержавейки. Все образцы оборудуются однофазным асинхронным двигателем, переключателем скоростей и особой гильзой, разделяющей ротор и статор.

К достоинствам относят:

  • допустимость использования в любых видах контуров (в замкнутых и незамкнутых);
  • износостойкость и экономичность (потребление не более 60-ти Вт);
  • низкий уровень шумности (до 43 дБ);
  • компактность, малая масса и наличие защиты от перегрева;
  • простота монтажа и обслуживания;
  • длительные сроки службы.

Недостатками этих изделий считаются моральное устаревание отдельных моделей и их высокая стоимость.

Вторую позицию занимает насос марки Grundfos ALPHA2 25-40 180, оснащенный встроенным электродвигателем на постоянных магнитах. Потребляемая этим устройством от сети мощность составляет 0,022 кВт, а производительность равна 2,4 м3/час. При рабочей температуре теплоносителя от +2 до +110 °С создаваемый контурах напор составляет 4,0 метра.

Модель Альфа изготовлена из чугуна и имеет повышенный ресурс работы

Это изделие имеет чисто чугунный корпус и оснащено эффективным мотором с «мокрым» ротором и ALPHA-штекером. Допускается вертикальный или горизонтальный монтаж агрегата, который после запуска управляется посредством встроенной электроники. Вся информация о возможных режимах работы устройства, его энергопотреблении и характерных поломках выводится на дисплей, расположенный на фронтальной панели.

К положительным сторонам этой модели относят:

  • Малое энергопотребление (всего 22 Ватта).
  • Небольшие размеры (10×15×18 см) и малый вес (2,1 кг).
  • Низкий показатель шумности во время работы (не более 43 дБ).
  • Защищенность от воздействия коррозии (корпус изготовлен из нержавейки).
  • Наличие функции AUTOADAPT, а также возможность выбора ночного или летнего режима.
  • Низкий уровень тепловых потерь (корпус изолирован защитным кожухом).
  • Возможность установки фиксированных режимов работы.
  • Долгосрочная гарантия (до 5-ти лет).

Недостатками этого изделия считаются частые сбои в работе электроники, а также отсутствие специальной защиты от сухого хода.

Третье место уверенно занимает изделие Grundfos UPA 15-90 (N) – современный агрегат моноблочного типа, имеющий характеристики чуть хуже предыдущей модели.

ТОП-5 лучших скважинных насосов Grundfos

Grundfos SQ 1-50 (1020 Вт)

Мощный и производительный скважинный насос погружного типа обладает компактными габаритами, небольшим диаметром и встроенной защитой от перегрева и сухого хода.

Удобство эксплуатации также увеличивают плавный пуск двигателя и автоматический контроль за уровнем воды.

Модель отличается повышенной износостойкостью за счет корпуса из качественной нержавеющей стали с хорошей степенью защиты от коррозии.

Диаметр насоса составляет всего 74 мм, а вес — 4.8 кг, за счет чего его удобно расположить как в вертикальной, так и в горизонтальной плоскости.

Устройство способно поднять воду на высоту до 71 метра при пропускной способности 1.5 куб. м/час.

Технические характеристики:

  • макс. напор: 71 м;
  • производительность: 1.5 куб. м/час;
  • температура жидкости: до 35°C;
  • функционал: защита от перегрева, от сухого хода, плавный пуск двигателя, автоматический контроль за уровнем воды;
  • вес: 4.8 кг.

Плюсы

  • мощный напор;
  • небольшие габариты и вес;
  • плавный пуск двигателя;
  • качество сборки.

Минусы

  • цена.

Grundfos SQ 2-55 (700 Вт)

Скважинный насос погружного типа предназначен для перекачивания чистой воды без посторонних примесей для обеспечения водоснабжения частных домов, водонапорных станций и ирригационных систем.

Максимальный напор устройства — 68 метров, а пропускная способность — 3 кубометра в час. Корпус выполнен из нержавеющей стали, а в гидравлические элементы включено стекловолокно.

Модель оснащена предохранителем от перегрева и сухого хода, а также механизмом плавного запуска двигателя.

Насос можно установить как в горизонтальном, так и в вертикальном положении. Он имеет небольшой вес и может эксплуатироваться при температуре окружающей среды до 35 градусов.

Технические характеристики:

  • макс. напор: 68 м;
  • производительность: 3 куб. м/час;
  • температура жидкости: до 35°C;
  • функционал: защита от перегрева, от сухого хода, плавный пуск двигателя, автоматический контроль за уровнем воды;
  • вес: 4.8 кг.

Плюсы

  • эргономика;
  • встроенный обратный клапан;
  • мощный напор;
  • защита от перепадов напряжения;
  • плавный пуск двигателя.

Минусы

  • короткий сетевой шнур;
  • цена.

Grundfos SQE 2-85 (1650 Вт)

Погружной скважинный насос с высочайшей мощностью напора 109 метров и электронным типом регулирования применяется для перекачивания чистой грунтовой воды температурой до 35 градусов.

Устройство имеет небольшие габариты и вес: его диаметр составляет всего 74 мм. Корпус выполнен из нержавеющей стали и оснащен выходящим отверстием с диаметром резьбы 1¼».

Установить насос можно как в горизонтальной, так и в вертикальной плоскости.

Система безопасности состоит из предохранителя от тепловой перегрузки, механизма защиты от сухого хода, автоматического контроля за уровнем воды и плавного пуска двигателя.

Пропускная способность составляет 2 кубометра в час.

Технические характеристики:

  • макс. напор: 109 м;
  • производительность: 2 куб. м/час;
  • температура жидкости: до 35°C;
  • функционал: защита от перегрева, от сухого хода, плавный пуск двигателя, автоматический контроль за уровнем воды;
  • вес: 6.2 кг.

Плюсы

  • мощный напор;
  • небольшие габариты и вес;
  • простота монтажа;
  • электронная регулировка;
  • полная комплектация;
  • плавный пуск двигателя.

Минусы

  • короткий сетевой шнур;
  • цена.

Grundfos SQ 3-105 (2540 Вт)

Мощный, надежный, высокоэффективный и производительный скважинный насос погружного типа отличается качеством сборки, хорошими техническими параметрами и эргономическими характеристиками.

Насос устанавливается горизонтально или вертикально и обеспечивает перекачивание воды температурой до 35 градусов без примесей и волокон.

Максимальный напор составляет 147 метров, благодаря чему устройство обеспечивает полноценное водоснабжение в частных домах и на дачных участках.

Пропускная способность агрегата достигает 4.2 куб. м/час. Корпус его выполнен из нержавеющей стали, а гидравлические элементы выполнены с добавлением стекловолокна, что увеличивает срок эксплуатации устройства.

Защитные функции представлены выключением при перегреве и отсутствии воды, плавным пуском двигателя и автоматическим контролем за уровнем воды.

Технические характеристики:

  • макс. напор: 147 м;
  • производительность: 4.2 куб. м/час;
  • температура жидкости: до 35°C;
  • функционал: защита от перегрева, от сухого хода, плавный пуск двигателя, автоматический контроль за уровнем воды;
  • вес: 6.5 кг.

Плюсы

  • мощный напор;
  • хорошая пропускная способность;
  • эргономика;
  • низкий уровень шума;
  • плавный пуск двигателя.

Минусы

  • короткий сетевой шнур;
  • цена.

Grundfos SQ 1-65 (1020 Вт)

Компактный и мощный погружной насос с корпусом из нержавеющей стали отличается производительностью, хорошим напором и небольшим весом, за счет чего его легко установить, чтобы получать необходимый объем чистой воды.

Максимальный напор модели составляет 94 м, пропускная способность — 1.5 куб. м/час. Корпус выполнен из нержавеющей стали и имеет выходное отверстие диаметром 1¼».

Вес конструкции составляет всего 4.9 кг, что позволяет быстро монтировать его в горизонтальной или вертикальной плоскости без помощи посторонних.

Предусмотрен плавный запуск электродвигателя, защита от перегрева и от сухого хода. Также в числе защитных функций — автоматический контроль за уровнем воды.

Технические характеристики:

  • макс. напор: 94 м;
  • производительность: 1.5 куб. м/час;
  • температура жидкости: до 35°C;
  • функционал: защита от перегрева, от сухого хода, плавный пуск двигателя, автоматический контроль за уровнем воды;
  • вес: 4.9 кг.

Плюсы

  • мощный напор;
  • качество сборки;
  • простота монтажа;
  • цена;
  • небольшой вес и диаметр.

Минусы

  • короткий сетевой шнур.

Рейтинг
( 1 оценка, среднее 4 из 5 )
Понравилась статья? Поделиться с друзьями:
Для любых предложений по сайту: [email protected]
