Температурный датчик для отопления: виды, назначение, установка, отзывы

Осуществлять контроль работы отопления можно одним из нескольких способов. Для этого используется разное оборудование, а именно:

  • автоматика для своевременной подпитки;
  • смесительные узлы;
  • группы безопасности.

Однако каждая такая разновидность приборов обладает датчиками температуры. О функциональных особенностях и видах этих приборов вы сможете узнать, ознакомившись с информацией ниже. Она особенно будет полезна для тех, кто планирует обустраивать систему отопления.

Назначение температурного датчика

температурный датчик для отопления

Любая система отопления должна работать под контролем человека. Оператору следует знать, какова температура теплоносителя. Для определения этих показателей требуется температурный датчик для отопления, он позволит следить за расширением объема воды. С помощью него можно наблюдать за текущими данными, предпринимая соответствующие меры, если параметры станут отклоняться от нормы.

Датчик температуры обладает довольно широкой областью использования. Он позволяет визуально просматривать нагрев теплоносителя на отдельных участках, где регистрируются данные на улице и в помещениях. Иногда этот прибор становится частью системы, которая гарантирует автоматическую стабилизацию параметров.

Терморегуляторы для теплого пола

Цвета корпуса:

4421 руб

5…45 °С 230 В внешний R10-3 3 000 ВА 16 А 75 × 75 × 39 мм

PDF инструкция

Цвета корпуса:

4531 руб

5…45 °С 230 В внешний R10-3 3 000 ВА 16 А 75 × 75 × 39 мм

PDF инструкция

Цвета корпуса:

5137 руб

5…45 °С 230 В внешний R10-3 3 000 ВА 16 А 75 × 75 × 39 мм

PDF инструкция

Цвета корпуса:

5247 руб

5…45 °С 230 В внешний R10-3 3 000 ВА 16 А 75 × 75 × 39 мм

PDF инструкция

Цвета корпуса:

3882 руб

5…60 °С 230 В внешний R10-3 3 000 ВА 16 А 75 × 75 × 38 мм

PDF инструкция

Цвета корпуса:

3992 руб

5…60 °С 230 В внешний R10-3 3 000 ВА 16 А 75 × 75 × 38 мм

PDF инструкция

Цвета корпуса:

2685 руб

5…40 °С 230 В внешний R10-3 3 000 ВА 16 А 75 × 75 × 35 мм

PDF инструкция

Цвета корпуса:

2795 руб

5…40 °С 230 В внешний R10-3 3 000 ВА 16 А 75 × 75 × 35 мм

PDF инструкция

Топ продаж

Цвета корпуса:

2338 руб

5…40 °С 230 В внешний R10-3 3000 ВА 16 А 75 × 75 × 39 мм

PDF инструкция

Цвета корпуса:

2448 руб

5…40 °С 230 В внешний R10-3 3000 ВА 16 А 75 × 75 × 39 мм

PDF инструкция

Цвета корпуса:

2092 руб

10…40 °С 230 В внешний R10-3 3 000 ВА 16 А 75 × 75 × 43 мм

PDF инструкция

Цвета корпуса:

2202 руб

10…40 °С 230 В внешний R10-3 3 000 ВА 16 А 75 × 75 × 43 мм

PDF инструкция

Цвета корпуса:

1969 руб

10…40 °С 230 В внешний R10-3 3 000 ВА 16 А 75 × 75 × 43 мм

PDF инструкция

Цвета корпуса:

2079 руб

10…40 °С 230 В внешний R10-3 3 000 ВА 16 А 75 × 75 × 43 мм

PDF инструкция

3759 руб −9…+99 °С 230 В два D18-4 в термоусадке

2 x 3000 ВА 2 x 16 А 80 × 90 × 54 мм

PDF инструкция

Новинка

5434 руб

5…45 °С 230 В R10-4 7 000 ВА 32 А 70 × 85 × 53 мм

PDF инструкция

2897 руб 5…40 °С 230 В R10-4 7 000 ВА 32 А 70 × 85 × 53 мм

PDF инструкция

Похожие записи

  • Дома из профилированного бруса камерной сушки
  • Особенности установки деревянной двери с коробкой
  • Техническое обслуживание систем кондиционирования
  • Дистанционное управление котлом: gsm, интернет и другие варианты автоматизации
  • Aermec nrb
  • Прецизионный кондиционер
  • Mcquay: кондиционеры, руфтопы, чиллеры, фанкойлы
  • Сигнализация с датчиком движения для охраны помещения
  • Строительство частных домов по новым технологиям
  • Как правильно сварить распашные ворота на забор из профильной трубы своими руками
  • При какой температуре теплоносителя отключают и включают систему отопления в многоквартирном доме по госту
  • Перекрытие крыши дома
  • Демонтаж систем отопления
  • Выбор автомата по мощности
  • Пульт управления отопителя планар 44д24(пу-8м,пу-22)
  • Термореле с выносным датчиком температуры: принцип работы
  • Запас горячей воды, который всегда под рукой: как работает электрический водонагреватель для отопления?
  • Обзор модельного ряда и видов реле температуры
  • Печь булерьян: делаем своими руками
  • Как правильно установить ванну своими руками
  • Индуктивные датчики, датчики положения
  • Как сделать паровое отопление
  • Щит управления вентиляцией: устройство, назначение + как правильно собрать
  • Ленинградская система отопления частного дома
  • Тепловой узел

С этим читают

  • Дома из профилированного бруса камерной сушки
  • Особенности установки деревянной двери с коробкой
  • Техническое обслуживание систем кондиционирования
  • Дистанционное управление котлом: gsm, интернет и другие варианты автоматизации
  • Aermec nrb
  • Прецизионный кондиционер
  • Mcquay: кондиционеры, руфтопы, чиллеры, фанкойлы
  • Сигнализация с датчиком движения для охраны помещения
  • Строительство частных домов по новым технологиям
  • Как правильно сварить распашные ворота на забор из профильной трубы своими руками

Разновидности температурных датчиков

датчики температуры для котлов отопления

На этапе проектирования системы отопления важно правильно подобрать тепловой датчик. При этом учитываются характеристики и разновидности прибора. Они классифицируются по месту установки, а расположить прибор можно в системе или на определенном расстоянии, чтобы у устройства была возможность контролировать другие температурные параметры. Последние применяются в тандеме с комнатными термостатами.

Погружной температурный датчик для отопления используется для определения показаний температуры воды в трубах. Устанавливается прибор на одном из участков системы. Ряд моделей котлов на твердом топливе не имеет таких датчиков, поэтому их устанавливают дополнительно. Дистанционный температурный датчик для отопления должен находиться за пределами системы. Его можно подключить к программатору или котлу.

Виды

  1. Погружной

Подобные измерители используются в местах, где могут быть непосредственно погружены внутрь локальных хранилищ воды. Они подключены проводами к головному процессоры, в который передают считываемые данные. Процессор расшифровывает полученные данные и подает сигналы для соответствующего нагревания или охлаждения жидкости согласно заранее заданным параметрам работы.

Погружной датчик температуры TeS-W31

Для примера так работает отопительный прибор Zota Lux. Прибор может быть подключен не только к отопительным радиаторам и батареям, но и также может обогревать элементы «теплого пола». Датчик температуры воды zota 1 3 6 используется для измерения воды внутри себя, не позволяя зота люкс, кипятится больше заданного пользователем параметра. Помимо этого при отоплении больших помещений также могут использоваться наружные измерители тепла.

  1. Накладной

Такие датчики крепятся снаружи непосредственно на трубу при помощи хомута. Они снимают измерения с воды внутри трубы. Такой датчик температуры воды может использоваться в большой котельной для сравнения показатель уходящей температуры воды и приходящей обратно.

Однако для котла принято использовать именно погружной.

Накладные часто используют в домашних условиях для измерения качества отопления в доме. А также в иных трубах раскинутых на большом расстоянии, для съемки качественных показаний с каждого из участков ее протяженности.

Беспроводные датчики

терморегулятор для котла отопления регулятор температуры

В последнее время наиболее распространенными стали беспроводные модели, с помощью которых можно получать информацию посредством вспомогательной электроники. Это позволяет монтировать прибор почти в любом месте, даже на улице или в отдельном помещении.

Среди основных характеристик таких датчиков:

  • погрешность измерений;
  • наличие батареек;
  • дальность действия сигнала.

Как выбрать?

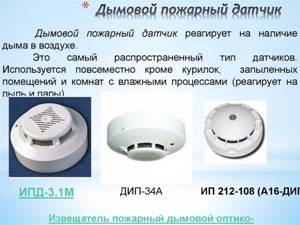

К выбору тепловых извещателей следует подходить крайне скрупулёзно

Эти устройства имеют равное значение по важности с датчиками дыма. Для установки пожарной сигнализации потребуется пригласить мастеров, так как самостоятельно произвести монтаж очень сложно

Установка сигнализации и всей периферии проводится на основании схем, которые отличаются по типам устройств.

Взрывозащищённые тепловые извещатели обладают металлическим корпусом. Такие модификации используются в промышленных зонах. В случае установки пожарной сигнализации на территориях складских помещений, следует применять модели с термокабелем, который соединяет точечные извещатели в одну цепь.

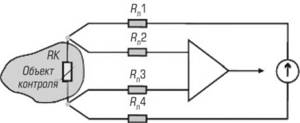

Проводные модели

реле с датчиком температуры для отопления

Если речь идет о простой схеме, то можно воспользоваться проводным датчиком. Сигнал в этом случае будет передаваться к управляющему устройству термометра по проводам. Вероятность ошибки или неправильных данных гораздо меньше по сравнению с беспроводными вариантами. Для того чтобы обеспечить лучшую коммуникацию дистанционных термометров с остальным оборудованием, рекомендуется приобретать модели одного производителя.

Разновидности датчиков по способу снятия показаний

датчик температуры для системы отопления

Температурный датчик для отопления может классифицироваться по способу снятия показаний, приборы могут быть:

  • биметаллическими;
  • спиртовыми.

Первые из перечисленных конструкций предполагают наличие двух металлических пластин и стрелочного индикатора, пластины выполняются из разных металлов. Одна из них при нагреве деформируется, создавая давление на стрелку. Эта методика отличается высокой точностью, но характеризуется недостатком, выраженным в высокой инертности. Средняя стоимость таких датчиков — от 600 до 900 р.

О спиртовой разновидности

датчик температуры воздуха для отопления

Датчики температуры для котлов отопления могут быть спиртовыми. Если проводить их сравнение с вышеописанным, то в данном случае инертность отображения значений почти отсутствует. Во многом принцип работы схож с традиционным термометром. В герметичную колбу помещается спиртосодержащий состав, который расширяется при нагреве. На колбе отметки указывают на значение нагрева воды. Конструкция довольно проста, но для наблюдения за показаниями не очень удобна. Заплатить за спиртовой датчик придется примерно 1900 р.

Перед тем как устанавливать такие датчики температуры для котлов отопления, необходимо ознакомиться с инструкцией. Из нее вы сможете узнать монтажные размеры для подсоединения к патрубку, рекомендации по эксплуатации и граничные температурные значения. Приобретая погружной датчик, вы должны учитывать еще и длину гильзы, она может изменяться от 120 до 160 мм.

Использование

На текущий момент пользуются популярностью погружные датчики VSP для измерений температур вентиляции, отопления и кондиционирования. Большую популярно VSP приносит длительный стаж пребывания на отечественном рынке, а также тот факт что это измеритель Российского производства.

Отсюда же вытекает, что все факторы способные повлиять на их работу, на просторах страны – учтены. Дефекты устранены. Приятным дополнением является и тот факт, что VSP намного дешевле большинства конкурентов в своем сегменте.

Для наглядного примера рассмотрим основные технические данные VSP-3:

  • материал гильзы – нержавеющая сталь;
  • диапазон подключения от минус 5 до плюс 180 градусов;
  • исправная работа при влажности до 95%;
  • сопротивление изоляции больше 100Мом при 20 градусах Цельсия;
  • класс защиты IP54;
  • длина кабеля 1.5 метра;
  • резьба крепления – G1/2”;
  • тип подключения двух проводной клеммный.

VSP-3

Подготовка к установке датчика: сколько приборов потребуется

датчик температуры на батарею

Датчик температуры для системы отопления потребуется лишь один. Это верно, если речь идет об обычной схеме. А вот если используется коллекторная схема отопления, то датчиков может быть несколько. Регулировка температуры в этом случае для каждой комнаты индивидуальна. Приборы из каждого помещения будут отправлять информацию на контроллер, который с помощью блока управления будет корректировать подачу теплоносителя в нужное помещение для поддержки температуры.

Самодельный регулятор температуры

Создать функциональный термостат своими руками не слишком сложно. Тем не менее, надо реалистично оценивать собственные возможности. Следующие инструкции помогут принять правильное решение.

Простейшая схема

Чтобы исключить лишние трудности, применяют схему с блоком питания без трансформатора. Для выпрямления питающего напряжения используют обычный диодный мост. Необходимый уровень постоянной составляющей поддерживают стабилитроном. Конденсатором устраняют броски.

Типовой делитель подойдет для контроля напряжения. В одном плече устанавливают резистор, который реагирует на изменение температуры. Для управления исполнительным устройством подойдет реле.

Прибор для помещения

Это устройство можно использовать для поддержания температурного режима в мини-теплице, другом ограниченном объеме. Основной элемент – микросхема операционного усилителя, которая включена в режиме сравнения напряжений. Точную и грубую настройку порога срабатывания выполняют с помощью резисторов R5 и R4, соответственно.

На микросхеме LM 311

Этот вариант предназначен для подключения электрических теплых полов, других мощных нагрузок

Следует обратить внимание на повышенную надежность изделия, которая обеспечена гальванической развязкой цепей со слабыми и сильными токами

Разновидности терморегуляторов для котла и отзывы о них

Терморегулятор для котла отопления – регулятор температуры, который подразделяется на несколько видов, среди них:

  • центральный термостат;
  • терморегулятор для радиатора;
  • термостат локального назначения;
  • комнатный термостат.

Центральный термостат, по мнению потребителей, позволяет обеспечить безопасность всей котельной. Его устанавливают совместно с котлом, а с помощью проводов прибор передает информацию. Питается он от электроэнергии, но характеризуется автономностью от котла. Потребители подчеркивают, что центральный термостат необходим для корректировки работы котельного оборудования.

Терморегулятор для котла отопления – регулятор температуры, который может быть комнатным или локальным. С помощью таких устройств, по мнению покупателей, можно настроить температуру в каждой комнате, создавая там свой микроклимат. Прибор должен располагаться рядом с котлом, но в отдалении от дверей и окон, чтобы температурные показатели не оказались искажены.

Терморегулятор для радиатора, как подчеркивают домашние мастера, позволяет контролировать температуру каждого отопительного прибора отдельно. Устройство таких регуляторов довольно просто. Состоит оборудование из клапана, который уменьшает или увеличивает расход воды. Имеется в агрегате и термостат, который контролирует данный процесс.

Виды систем дистанционного управления отоплением

Есть два вида систем дистанционного мониторинга обогревом объекта, отличающиеся способом передачи информации и команд:

  • посредством Интернет;
  • через GSM.

Рассмотрим эти виды подробнее.

Управление через GSM

Это наиболее простой вид дистанционного контроля системой отопления. Главный его элемент – GSM-термостат (его еще называют GSM-модулем). По сути, это компьютер, который обеспечивает:

  1. Поддержание запрограммированных в его память значений параметров воздуха в помещении зависимости от дня недели и текущего времени.
  2. Передачу sms сообщениями или звонком на телефон пользователя информации о температуре и поломках системы отопления.
  3. Прием sms команд по изменению режима работа отопления и их исполнение.

GSM-термостат имеет контроллер, который собственно и осуществляет управление отопительным оборудованием с разъемами для подсоединения к нему температурные датчиков температуры в комнатах и вне дома и котла (обычно сами переносные датчики входят в комплект поставки термостата) и одним или несколькими слотами для SIM – карт. В дорогих моделях есть гнездо для подсоединения к термостату интернет-кабеля для расширения возможностей системы. Например, организовать диспетчеризацию, подключить дополнительные отопительные приборы. Для усиления сигнала термостат также имеет GSM-антенну.

Удаленный контроль за температурой загородного дома через GSM – распространенный вид дистанционного управления отоплением. Его преимущество – доступная цена и работа без проводного интернета в доме.

Недостатки:

  • ограниченная функциональность;
  • нужно оплачивать мобильную телефонную связь.

Управление с помощью Интернет

Стандартная комплектация системы следующая:

  • интернет-шлюз, который соединяется с домашним роутером;
  • термостат с программатором;
  • радиоблок управления котлом.

Владелец загородного дома (дачи и т.д.) посредством термостата с программатором задает режим работы отопления на неделю. Этот же термостат через сеть Wi-Fi передает информацию о текущей температуре через роутер на интернет-шлюз, который пересылает ее при помощи ПРОВОДНОГО Интернета на компьютер (планшет, смартфон) владельцу дома. Тот командами (необходима установка программного обеспечения) может корректировать заданный режим работы термостата, который управляет котлом через его радиоблок.

В расширенной версии через Интернет можно контролировать работу несколькими отопительными приборами – котлом, радиаторами, системой «Теплый пол» и т.д. Для этого на это оборудование необходимо установить соответствующие радиоблоки. Для работы необходимо на ПК, планшет или смартфон установить специальное приложение.

Плюс такой системы – это максимально широкая функциональность:

  • управлять несколькими отопительными приборами;
  • обеспечивать индивидуальные параметры для каждого помещения;
  • предоставление полной информации о работе отопления;
  • удобная отчетность;
  • возможность диспетчеризации.

Минуса два:

  1. Технический – необходим проводной Интернет, что во многих случаях для загородных дач и домов является проблематичным. Также нужен роутер.
  2. Финансовый – система стоит дороже варианта контроля через GSM.

Отзывы о реле с датчиком температуры РДД-2X-4R

Реле с датчиком температуры для отопления, модель которого была упомянута выше, как утверждают покупатели, характеризуется высокой нагрузочной способностью. Это позволяет эксплуатировать прибор для управления работой компрессорами и другими исполнительными механизмами. Использование дополнительных устройств при этом не потребуется.

Оборудование имеет минимальную массу и размеры, а также оптимальное соотношение качества и цены. Максимальное давление составляет 1,2 МПа. Этот температурный датчик для отключения насоса отопления имеет аналог – ДЕМ 202. В качестве примера потребители советуют рассмотреть еще один датчик температуры марки ТАМ-102С, который используется для двухпозиционной регулировки температуры газообразных и жидких сред, а также для сигнализации. Область применения, как утверждают пользователи, достаточно широка, рабочими средами могут выступить:

  • масла;
  • хладоны;
  • воздух;
  • пресная вода.

Использоваться совместно с прибором могут и другие среды, однако они не должны быть агрессивны к медным сплавам, меди, стали и серебряным припоям. Такие датчики температуры для отопления электрические весят не более 1,2 кг, их размеры равны 92 x 110 x 62 мм. Устанавливать их можно на расстоянии в пределах от 1,5 до 4 м. Температура окружающего воздуха может изменяться от -50 до +60 °С.

Монтаж преобразователей частоты

Установка, настройка и обслуживание преобразователя должна производиться только квалифицированным техническим персоналом. Небрежное обращение может привести к повреждению преобразователя. Запрещается бросать преобразователь, подвергать его ударам и тряске при переноске.

Указания по технике безопасности при монтаже преобразователя частоты (использована инструкция на преобразователь частоты DANFOSS):

1. Прикосновение к токоведущим частям может привести к смертельному исходу, даже если оборудование отключено от сети. При работе с токоведущими частями убедитесь, что отключены входы напряжения: как сетевого питания, так и любые другие (подключение промежуточной цепи постоянного тока), отсоединен кабель электродвигателя (если двигатель вращается).

Имейте в виду, что высокое напряжения в цепи постоянного тока может сохраняться, даже если светодиоды погасли. Прежде чем прикасаться к потенциально опасным токоведущим частям приводов мощностью до 7,5 кВт включительно, подождите не менее 4 минут. Подождите не менее 15 минут, прежде чем начать работу с приводами мощностью свыше 7,5 кВт.

2. Преобразователь частоты должен быть заземлен надлежащим образом. Ток утечки на землю превышает 3,5 мА. Запрещается использовать нулевой провод в качестве заземления.

3. Кнопка [OFF] на пульте оператора не выполняет функции защитного выключателя. Она не отключает преобразователь частоты от сети и не гарантирует пропадание напряжения между преобразователем и двигателем.

Проверка соответствия компонентов перед началом монтажа.

1. Сверьте кодовый номер преобразователя с тем, что было заказано.

2. Убедитесь, что входное напряжение, указанное на преобразователе частоты, совпадает с напряжением питающей сети, к которой планируется подключение. В случае, если напряжение питающей сети ниже входного напряжения преобразователя частоты, то устройство будет работать с пониженными характеристиками, или будет работать с ошибкой. Подключение устройства к питающей сети с напряжением, превышающим входное напряжение преобразователя, указанное на информационной табличке, не допускается!

3. Проверьте, что номинальное напряжение электродвигателя не превышает значения выходного напряжения преобразователя частоты. Номинальное напряжение электродвигателя в большинстве случаев определяется схемой соединения, поэтому убедитесь, подключен ли двигатель «звездой» или «треугольником», и какие значения напряжения соответствуют данной схеме подключения (указано на табличке двигателя).

4. Номинальный ток двигателя в большинстве случаев не должен превышать номинальный выходной ток преобразователя частоты, в противном случае привод не сможет развить номинальный момент.

Проверка условий установки преобразователя частоты.

1. Внешние условия должны соответствовать степени защиты корпуса – стандартное исполнение преобразователя – IP20 не защищает от попадания пыли или капель жидкости внутрь устройства. Исполнение корпуса IP54 защищает от пыли и влаги при соблюдении требований монтажа (использовании сальников, кабель-вводов и т.д. Убедитесь, что возле вентиляторов чисто, нет пыли и грязи.

2. Место установки должно быть сухим (максимальная относительная влажность воздуха 95%, при отсутствии конденсации).

3. Рабочая температура окружающей среды 0–40 °С. При температуре от -10 до 0 °С и свыше +40 °С работа будет происходить с пониженными характеристиками. Не рекомендуется эксплуатировать преобразователь частоты при температурах ниже -10 и свыше +50 °С, так как это может привести к сокращению срока службы изделия.

4. Максимальная высота установки устройства над уровнем моря для работы без снижения характеристик 1000 м.

5. Проверьте наличие возможности осуществлять вентиляцию преобразователя частоты. Допускается монтаж преобразователей «стенка к стенке» (корпусы IP 20 и 54), однако обязательно должно быть предусмотрено воздушное пространство 100 мм сверху/снизу устройства для преобразователя частоты мощностью до 30 кВт, 200мм для преобразователя частоты мощностью от 30 до 90 кВт и 225 мм для мощности 90 кВт.

При работе преобразователь нагревается, поэтому свободное пространство вокруг преобразователя должно составлять не менее 10 см и гарантировать циркуляцию воздуха и охлаждение. Поверхность, на которую устанавливается преобразователь, должна быть из невоспламеняющегося материала и иметь достаточную механическую прочность, чтобы выдержать вес преобразователя.

При установке преобразователя в шкафу необходимо обратить внимание на эффективность охлаждения. Необходимо следить, чтобы поток воздуха от вентилятора шкафа проходил как можно ближе к преобразователю. Пример расположения преобразователя в шкафу приведен на рисунке 3.1.

Преобразователь должен быть размещен так, чтобы не попадать в поток воздуха от других преобразователей и тепловыделяющих элементов другого оборудования, в том числе от тормозных резисторов. Желательно избегать размещения одного преобразователя над другим или выдерживать при этом минимальное расстояние между блоками 300 мм. Пример расположения нескольких преобразователей в шкафу показаны на рисунке 1.

Рисунок 1 – Примеры размещения в шкафу: а) один преобразователь; б) несколько преобразователей

Вентилятор принудительного охлаждения шкафа должен быть установлен так, чтобы получить максимальный обдув преобразователя. Для исключения рециркуляции нагретого воздуха снаружи и внутри шкафа рекомендуется устанавливать отражательные щитки.

Электрические соединения

1. К преобразователю частоты можно подключать кабели сети/двигателя с максимальным сечением указанным в таблице технических характеристик ПЧ.

2. Каждый привод должен быть заземлен индивидуально, длина линии заземления должна быть кратчайшей. Рекомендуемое сечение заземляющих кабелей должно быть того же сечения что и проводники питающей сети. При монтаже, прежде всего подключают провод заземления.

3. Необходимо установить входные быстродействующие предохранители (марки предохранителей уточняйте в руководствах по проектированию). Номиналы предохранителей можно уточнить в таблице технических характеристик.

4. Раздельные кабель-каналы должны использоваться для входных силовых кабелей, выходных силовых кабелей и кабелей управления.

5. Для выполнения требований по ЭМС используйте экранированные кабели. Обеспечьте защиту кабелей управления от электромагнитных помех.

6. Проверьте правильность подсоединения входных (клеммы L, N для 1 фазной сети и L1, L2, L3 для трёхфазной) и выходных силовых проводов (клеммы U, V, W).

7. Подключение к клемме PE преобразователя выполняется проводом заземления. Запрещается использовать нейтраль в качестве заземляющего провода. Объединение заземление и нейтрали может происходить только в месте физического заземления.

Проверка правильности подключения двигателя.

1. Максимальная длина без соблюдений требований по ЭМС неэкранированного моторного кабеля составляет до 50 м. Желаемые нормы ЭМС могут быть достигнуты посредством встроенных или внешних фильтров и экранированного кабеля. Максимальную длину кабеля в зависимости от категории среды уточняйте в руководствах по проектированию.

2. Согласно принятым на территории РФ нормам преобразователь частоты, как самостоятельное изделие может иметь различный класс ЭМС. Однако ГОСТ 51524-99 на электропривод (электропривод — изделие целиком — совокупность преобразователя частоты, электродвигателя и нагрузки) предписывает класс А1/B, который достигается только при использовании экранированных кабелей и улучшенного РЧ фильтра (у преобразователей Данфосс, встроенного в ПЧ)

3. В силовую цепь между приводом и двигателем не должно быть подключено конденсаторных батарей для компенсации реактивной мощности.

4. Двухскоростные двигатели, двигатели с фазным ротором и двигатели, которые раньше пускались по схеме «звезда» или «треугольник», должны быть постоянно включены по одной рабочей схеме и на одну скорость.

5. Если есть контактор или рубильник в цепи между приводом и двигателем, то на привод должен приходить согласующий сигнал о его положении. Не допускается разрывать цепь контактором при работающем от преобразователе частоты или намагниченном двигателе. В случае если двигатель оснащен тормозом, должен быть предусмотрен управляющий сигнал, согласующий его работу с преобразователем. Не допускается питать тормоз от блока питания преобразователя.

6. В случае если двигатель оснащен принудительной вентиляцией, должно быть предусмотрено её включение при работе двигателя.

7. В случае если двигатель оборудован датчиком температуры (термистором), то целесообразно завести этот сигнал на преобразователь частоты для возможности аварийного отключения электродвигателя при перегреве.
