Все о теплоизоляции воздуховодов: обзор лучших материалов, как их правильно подобрать + подводные камни

Вентиляция относится к коммуникациям, монтаж которых планируется еще на этапе создания проекта строительства частного дома. Это обосновано элементарными санитарно-гигиеническими требованиями. Без полноценного воздухообмена комфортное проживание просто невозможно.

Мы расскажем, как утеплить трубу вентиляции для обеспечения ее нормальной работы в зимний период. Из представленной нами статьи вы узнаете, какие теплоизоляционные материалы отвечают современным требованиям. Поймете, как выбрать наилучший вариант для утепления.

Заинтересованные домашние мастера у нас найдут краткие инструкции по монтажу теплоизоляционного барьера. Те, кто решил самостоятельно произвести утепление вытяжки, получат проверенную на практике информацию. Соблюдение наших рекомендаций – гарантия успешного результата.

Зачем утеплять вентиляционную систему

Вентиляция предназначена для удаления загрязненного воздуха из помещения, она обеспечивает соответствующие санитарно-гигиенические условия для людей. Человек в процессе дыхания выделяет немало влаги; купание, стирка, сушка, глажка белья, приготовление пищи, мытье посуды также связаны с испарением воды.

Из жилых домов, офисов воздух уносит избыток влаги, углекислый газ – продукт дыхания, запахи, пыль, иногда дым, попавший в воздух при неправильной работе или растопке печи или камина. Вытяжка над газовой плитой удаляет продукты сгорания, запахи пищи.

Вне зависимости от того, естественная или искусственная вентиляция в помещении, при выходе за пределы отапливаемого объема наружная труба охлаждается, на холодных стенках оседает влага из воздуха.

Когда речь идет о вытяжке от плиты, к воде примешиваются продукты горения, содержащие окислы серы, немного хлора, окислов азота. При соединении с водой они образуют агрессивные кислоты. Кислот образуется немного, вентиляция – не дымоход твердотопливного агрегата, но повредить воздуховод вентиляции или окружающие конструкции они могут, если просочатся наружу через стыки.

Конденсат обычно вытекает в отверстие для забора воздуха и капает вниз – на пол, стены, на плиту, попадает в пищу.

Теплоизоляция воздуховодов увеличивает скорость движения воздуха вверх, качество работы вентиляции.

Фановые трубы канализации – еще одна разновидность воздуховодов, выходящих наружу. Они удаляют запахи из системы канализации, выравнивают давление в системе при сливе большого объема воды. Если для их монтажа использованы чугунные или стальные трубы, то теплопроводный металл охлаждается, понижая температуру части воздуховода в помещении.

Конденсат в этом случае оседает на наружной поверхности вверху комнаты. Как следствие – грязные потеки, намокание конструкций перекрытия, подмокание утеплителя в перекрытии, повреждение декоративной обшивки воздуховодов.

Утеплять необходимо также воздуховоды подвода воздуха к отопительным агрегатам, воздуховоды приточной вентиляции – на них конденсат оседает сверху.

Промышленная вентиляция в большей степени удаляет токсичные примеси, пыль, образующиеся при производственных процессах. Для эффективного удаления загрязненного воздуха нередко используют не только общеобменную приточно-вытяжную вентиляцию, но и местные отсосы. Иногда вместе с воздухом удаляют избыточное тепло. Поскольку промышленные системы имеют большую мощность и габариты, теплоизоляция коробов для них еще более важна, чем для бытовых систем.

Главная цель теплоизоляции вентиляционной системы – добиться того, чтобы точка росы попадала в утеплитель, а не на стенку воздуховода, а конденсат не оседал на стенках (неважно, внутри или снаружи).

В каких местах нужно утеплять трубы

Теплоизоляция необходима поверхности воздуховода вне отапливаемого объема – на холодном чердаке и на крыше. Утеплять воздуховоды при прохождении через мансарду или отапливаемый второй этаж не нужно. Воздуховоды приточной вентиляции, фановые, трубы подвода воздуха к отопительным приборам изолируют внутри отапливаемых помещений и буферных зон – подвалов, кладовых, вспомогательных помещений, котельных.

Нужно ли утеплять вентиляционные трубы на чердаке

На чердаке утеплять воздуховоды необходимо в первую очередь. В воздуховодах проходит более теплый воздух, больше разница температур между воздухом в воздуховоде и на чердаке. Достоинства утепления

Необходимость теплоизоляции воздуховодов вентиляции, на первый взгляд, совсем не очевидна. Раньше и в частных, и в многоквартирных домах теплоизоляция венткоробов встречалась редко (хотя кирпич также хороший утеплитель). Однако эта мера помогает избежать многих негативных моментов, связанных с накоплением влаги в вентиляционных трубах, шахтах.

Негативные последствия отсутствия утепления

Основное неприятное последствие отсутствующей теплоизоляции воздуховодов – оседание влаги на внутренних (иногда наружных) стенках воздуховодов, попадание влаги в помещение, подмокание строительных конструкций, утеплителя в перекрытии или кровле.

Вода, оседающая на стенках и вытекающая в помещение, приносит немало неприятностей – подпорченное покрытие пола или стена, капли над печкой, подмокшее перекрытие, утеплитель, деревянные конструкции.

В северных районах с длинными холодными зимами конденсат может замерзать на стенках, перекрывать внутреннее сечение воздуховода вентиляции.

Чем опасен конденсат

Конденсат вытяжной вентиляции отличается от конденсата в печных и каминных трубах. В составе конденсата почти чистая вода с пылью. Только от кухонной вытяжки в трубу попадает копоть и небольшое количество кислотообразующих окислов. Агрессивность такого состава невелика, но при попадании на строительные конструкции (при неплотностях в коробе вытяжки) и на вентилятор вытяжки они будут разрушаться сильнее.

Немного быстрее будет корродировать труба из нержавейки, но на практике это установить сложно, ведь срок службы нержавеющей стали – десятки лет. Хуже обстоит дело с конструкциями из оцинкованной стали – они менее устойчивы к кислотам. Но это все теория; на практике же уловить, что трубы прослужили на год-два-три меньше положенного срока, сложно. Так что не стоит слишком зацикливаться на конденсате в воздуховодах.

Но важно правильно и герметично смонтировать сами воздуховоды. Немного агрессивных веществ попадает и в фановую трубу. Но они не проникают в помещение, а смываются током воды. Для пластиковых коробов кислотный раствор не опасен.

Назначение теплоизоляции воздуховодов

Устройство вентиляционных каналов и воздуховодов подчиняется техническим правилам, которые диктуют выбор труб, их размещение, способы соединения и обязательную теплоизоляцию, если коммуникации проходят по неотапливаемым участкам.

Вентиляционные трубы проходят по всему пространству дома: начинаются в подвале, который часто используют в качестве технического или подсобного помещения, и заканчиваются над кровлей.

Не все помещения дома отапливаются. Зачастую в подвале и на чердаке устанавливается низкая температура, которая и вызывает проблемы, главные из которых – потеря тепла и образование конденсата.

Правила обустройства вентиляции изложены в СНиП 41-01-2003. Там же можно почерпнуть информацию об отоплении и кондиционировании в целом.

Тепловая изоляция воздуховодов бытовой вентиляции выполняет 4 функции:

Галерея изображений

Фото из

Функция #1 – снижение теплопотерь

Функция #2 – предупреждение образования конденсата

Функция #3 – обеспечение огнестойкости

Функция #4 – уменьшение шума и вибраций

Каждая из приведенных функций очень важна. Например, конденсат может создать большие проблемы для владельцев дома. Влага, образующаяся на внешних стенках труб, вызывает коррозию металла и за короткий срок способна привести к полной замене некоторых вентиляционных участков. На стенах чердака образуется плесень, разрушающая древесину, устанавливается неприятный запах.

Внутренний конденсат не менее опасен. По стенкам труб влага просачивается в жилые помещения и также вызывает негативные последствия: повышает общий уровень влажности, является причиной деформации деревянной мебели и отделки, появления грибка и плесени, плохого самочувствия у жильцов.

И снижение температуры в спальнях, и посторонние шумы, мешающие спать – все это результат охлажденных вентиляционных труб. Если вам знакомы перечисленные проблемы, то вы можете справиться с ними самостоятельно, утеплив воздуховоды. А для начала нужно правильно подобрать теплоизоляционный материал.

Внутренняя или наружная изоляция – что лучше?

И как вы представляете себе внутреннюю теплоизоляцию? Только представьте себе монтаж и эксплуатацию воздуховодов с внутренним утеплением:

1. Вставить в трубу скорлупки из вспененных пластиков крайне сложно; вставить скорлупки из минваты и надежно изолировать их от проходящих газов просто невозможно. Теоретически монтаж утеплителя можно проводить только параллельно с монтажом трубы – смонтировать модуль, утеплить, смонтировать следующий модуль и так далее, но как, интересно, ремонтировать или сушить внутреннюю теплоизоляцию при нештатных ситуациях?
2. После втискивания теплоизолятора в трубу его необходимо закрепить. Как?
3. Вентиляция – не дымоход, но и воздуховоды необходимо иногда чистить – пыль, липкую копоть от сковородки, паучков с паутиной никто не отменял. Все материалы, которые можно вставить внутрь воздуховода, мягкие (по сравнению со сталью или пластиковыми трубами), при чистке их можно повредить.
4. Увеличение диаметра воздуховода на 100-150 мм также обойдется недешево – нержавеющая сталь дорога. Пластик, конечно, не столь дорог, но монтаж воздуховода с теплоизоляцией из пластика, выходящей за пределы кровли, – сомнительная идея. Отверстия в стенах, перекрытиях также придется увеличивать. Решать такой вопрос следует еще на этапе проектирования здания.

Вопрос выбора между наружной и внутренней теплоизоляцией воздуховодов всегда решается в пользу технологичного наружного утепления.

Способы и материалы для утепления

Вентсистемы по устройству делятся на две категории:

• бытовые инженерные сети. Оборудование представляет собой небольшую трубную разводку малого уровня разветвленности, функционирует на основе естественной тяги или по принципу принудительной системы воздухообмена. Бытовые модели используются в обустройстве домов и офисных зданий;
• промышленные системы отвода отработанных потоков. Воздуховоды этой категории используются в сооружениях с разветвленной вентиляционной сетью с мощными вентиляторными установками, к примеру, в зданиях вокзалов, заводских цехах, терминалах аэропортов, торговых центрах.

Способы теплоизоляции воздуховодов и актуальные материалы определяются в зависимости от норм и требований СНиП.

Утепление бытовой вентиляционной системы

Теплозащита труб воздухообмена бытовой сети производится с помощью традиционных материалов и нового поколения утеплителей, среди которых:

• минеральная вата;
• пенопласт;
• вспененный полиэтилен – пенофол – с фольгированным покрытием;
• асбест в виде раствора или плит.

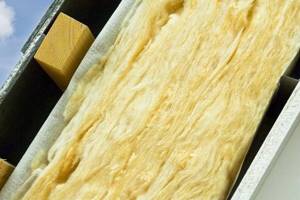

Минеральная вата

Волокнистый материал располагает предельно низким коэффициентом теплопроводности, однако отличается высокой гигроскопичностью, легко теряет эксплуатационные качества под воздействием влаги. Применяют минеральный утеплитель в комбинации с гидроизоляционным материалом, к примеру, специальной мембраной с фольгированной поверхностью. Чаще всего для утепления воздуховодов используют минвату в виде рулонов с толщиной пласта в пределах 40-80 мм.

Пенопласт

Пенополистирольные плиты актуальны в теплозащите вентканалов квадратного или прямоугольного сечения.

Вспененный полиэтилен

Цилиндрические оболочки из пенофола заводского исполнения отличаются высокой эффективностью и удобством монтажа. Рулонный материал применяется способом крепления хомутами или проволокой. Вспененный полиэтилен располагает меньшей теплоемкостью, чем минеральная вата, и реализуется в недорогом сегменте. Трубу придется обматывать несколькими слоями этого утеплителя в силу малой толщины материала.

Асбестовый утеплитель

Раствор асбеста используется для изоляции труб любого сечения. Важным условием применения утепляющего состава на уличном секторе вентканала является установка короба из жести или рубероида для защиты от внешнего воздействия.

Теплоизоляционная скорлупа

Скорлупу в виде заготовок цилиндрической формы для изоляции труб изготавливают на основе различных составляющих, среди которых:

• стекловата;
• базальтовая вата;
• каучук;
• вспененный полиэтилен;
• пенополистирол;
• пенополиуретан.

Монолитные модели скорлупы применяются в процессе монтажа вентиляционных труб. Сборно-разборные варианты и модификации цилиндров с линией разреза устанавливаются на действующие узлы вентканала. Теплоизоляционная скорлупа особенно актуальна в местах прокладки труб через стену или плиты перекрытий. Стоимость скорлупы варьируется в зависимости от материала основы: пенополиуретановые модели реализуются в дорогом сегменте, аналоги из минваты и вспененного полиэтилена предлагаются по относительно доступным расценкам.

Самоклеющаяся изоляция

Пенофол марки «С» с фольгированной поверхностью располагает с тыльной стороны полиэтиленовой пленкой с клеевым составом. Самоклеющаяся теплоизоляция для воздуховодов представлена в большинстве строительных магазинов Москвы и регионов, и востребована как эффективный материал для самостоятельного утепления вентиляционных труб.

Теплоизоляция промышленных сетей вентиляции

Здесь востребованы все те же утеплители в виде рулонов, плит и растворов, как и для теплозащиты бытовой вентсистемы. Однако для промышленной изоляции воздуховодов актуальны также уникальные технологические разработки, к примеру, пенополиуретан. Воздушно-пенный состав наносится под высоким давлением с помощью специального оборудования. Пенная структура легко прилипает к трубе, плотно обволакивает основу, обеспечивая эффективный термобарьер.

Новое слово в обустройстве промышленных вентсистем – воздуховоды с термоизоляцией заводского исполнения. Среди предложений известных брендов по производству климатического оборудования есть готовые модели труб и узлов с разными теплоизоляционными материалами в виде минваты, пенофола, ППУ и пенополистирола.

Утеплители для бытовых помещений

Ниже я рассмотрю их разновидности утеплителя для вентиляционных каналов.

Минеральная вата

Обычно так называют вату из стеклянного волокна. Применяют обычно гибкие маты разной толщины. Долговечна, не гниет, не разлагается, не боится ультрафиолета. Нельзя применять при высоких температурах – при теплоизоляции дымоходов с высокой температурой отходящих газов и примышленных дымоходов.

Минеральную вату необходимо сверху закрывать оболочкой – стеклохолстом, рубероидом, пенофолом, изолировать ее от попадания влаги.

Это не самый лучший вид теплоизоляции – через несколько лет вата слеживается, кроме того, она впитывает влагу. Но при качественно собранном вентканале ее вполне можно использовать в помещении, только не для теплоизоляции приточной вентиляции. Серьезный недостаток – это как раз тот вид утеплителя, который загрязняет при монтаже все вокруг мелкими обломками стеклянных нитей.

Базальтовая вата

Базальтовую (каменную вату) изготавливают из расплава базальта. Это более качественный вид минеральной теплоизоляции, устойчивый к агрессивным средам, высоким температурам, ультрафиолету, влаге. Относится к группе негорючих материалов.

Базальтовую вату выпускают в воде матов, плит, скорлуп для труб. Если готовые изделия не покрыты оболочкой, маты и плиты необходимо закрывать дополнительно. Выпускаются самоклеящиеся плиты с клейким слоем. Недостаток базальтовой теплоизоляции – впитывает влагу.

Вспененный полиэтилен

Выпускается в виде листов толщиной до 10 мм, скорлуп и жгутов. Скорлупы и листы могут иметь фольгированное покрытие. Самый дешевый из всех видов теплоизоляции.

Недостатки: не выпускается большой толщины, горит, неустойчив к высоким температурам и ультрафиолету. Пластичный, прочный материал. Не такой гибкий, как каучук. Практически не поглощает влагу, не пропускает пар. Очень широко распространен в строительстве.

Вспененный синтетический каучук

Относительно новый гибкий пеноматериал с закрытыми порами. Выпускаются листы, тонкие пластины, трубы. Трубы теплоизоляции из каучука предназначены для воздуховодов с наружным диаметром до 160 мм. Толщина слоя – до 32 мм. Бывают изделия с самоклеющимся слоем. Температура эксплуатации – от -200 до +175 °С.

Самогасимый материал. Плохо поглощает воду и пропускает пар. Большое достоинство – гибкость. Вспененный каучук очень удобен для теплоизоляции воздуховодов некруглой формы, арматуры, мест соединения элементов воздуховодов. Недостаток – цена повыше, чем у минваты или полиэтилена.

Пенополистирол

Пенополистирол – правильное название знакомого с детства крупитчатого белого пенопласта. Называют часто пеноплексом. Бывает экспандированный (пенопласт) и экструдированный, или экструзионный – более плотные и прочные листы, изделия (скорлупы) разных цветов.

Экспандированный называют пенопластом, экструзионный – пеноплексом или пенополистиролом. Скорлупы выпускаются для трубопроводов диаметром от 32 до 160 мм. Толщина листов и скорлуп может достигать 100 мм.

Пеноплекс – застывшая пена из замкнутых пузырьков воздуха диаметром 0,1-0,2 мм. Совершенно не впитывает воду, не пропускает пар. Относится к самозатухающим материалам. Плотность от 25 до 70 кг/м³. Для теплоизоляции воздуховодов используют изделия небольшой плотности.

Хорошо переносит отрицательные температуры, неустойчив к ультрафиолету. Очень долговечен – без ультрафиолета может простоять 50 лет и более. Раньше крупитчатым пенопластом утепляли промышленные холодильники и комнаты – холодильные камеры. Они уже отстояли по 60 лет, но при разборке холодильников пенопласт выглядит как новый. Выпускают готовые скорлупы для теплоизоляции труб разных диаметров.

Пенопласт

Пенопласт – экспандированный пенополистирол – знакомый всем белый легкий упаковочный материал из отдельных крупинок. Низкая плотность и прочность, легко разбирается на крупинки, может немного набирать воду. Используется для теплоизоляции только хорошо закрепленного воздуховода.

Необходимо защищать от ультрафиолета, не трогать – в принципе два и больше десятков лет теплоизоляция простоит. Если есть выбор, лучше все-таки выбрать экструзионный пенополистирол – он более плотный, совсем не впитывает воду.

Асбестовые плиты

Пеноасбестовые плиты обладают малой теплопроводностью и плотностью, могут работать при температуре до 400 °С, устойчивы к ультрафиолету, не впитывают воду.

Раньше асбест благодаря своим природным качествам был очень популярен в качестве строительного материала. Сейчас выяснилось, что асбест – канцероген, и его попадание в организм вредно. Поэтому внутри зданий его использовать нельзя, от наружной теплоизоляции асбестом тоже следует отказываться.

PIR-плиты

PIR – один из самых перспективных термореактивных материалов. Полиизоцианурат – полимерный материал, близкий по составу к полиуретану. Внешне похож на полиуретан.

Это жесткий материал с закрытыми ячейками, небольшой теплопроводностью, не впитывающий влагу, негорючий. Устойчивость к ультрафиолету у него выше, чем у полиуретана. Диапазон рабочих температур – от -75 до 120 °С. Срок службы – более 50 лет. Из него изготавливают жесткие сэндвич-панели. В мире отвоевывает примерно 3 % рынка теплоизоляционных материалов.

У нас пока теплоизоляция из PIR не очень широко распространена. Выпускают плиты с облицовкой – стальным листом, алюминиевой фольгой, стеклохолстом, крафт-бумагой. Плиты с мягкой облицовкой используют, как и другую теплоизоляцию, из плит с жесткой облицовкой можно монтировать непосредственно воздуховоды. Этот вид имеет специальные замки типа «шип – паз» или четверть (наподобие шпунтованной доски).

На чем остановить выбор

Важно утеплить воздуховоды, при этом желательно подобрать теплоизоляцию без недостатков, легко монтируемую, недорогую. Самый перспективный материал – PIR-плиты. Но ими невозможно утеплить круглый воздуховод.

Минвата впитывает влагу и может создать дополнительные сложности, к тому же неудобна в монтаже. Асбест канцерогенен – не используем. Вспененный каучук – довольно дорого, придется наматывать несколько слоев. Пенофол – тоже понадобится несколько слоев. Пенофол или каучук хороши для теплоизоляции сложных мест – стыков, поворотов.

Практически выбор сводится к применению экструзионного пенополистирола – в виде плит для квадратных воздуховодов либо скорлуп для круглых. Экспандированный пенопласт имеет очень маленькую прочность, поэтому его можно использовать только там, где его никто не будет трогать – на чердаке или в подвале.

Чем утеплить вытяжку в частном доме

Теплоизоляция вытяжки ничем особенным не отличается от утепления вентиляции. Температура воздуха над печью не слишком велика, опасность возгорания или плавления теплоизоляции отсутствует, особых требований пожарной безопасности к вытяжке не существует. Поэтому не стоит усложнять выбор материала – тот же пенополистирол вполне подойдет.

Изоляция самоклеющаяся для воздуховодов помещений

Хотелось отдельно остановиться на самоклеющемся утеплителе для вентиляции, как на очень удобном варианте проведения работ своими руками. В первую очередь необходимо обозначить, что это пенофол марки «С». С одной стороны вспененный полиэтилен отделан фольгой, с другой полиэтиленовой пленкой, на которую нанесен клеевой состав. Последний закрыт еще одним слоем пленки, которую перед установкой снимают.

Самоклеящийся теплоизоляционный материал просто подрезают под необходимый размер, который должен соответствовать периметру воздуховода, а затем закрывают им трубу, прижимая руками к ее поверхности. Края утеплителя складываются внахлест до 5 см и закрываются фольгированной лентой.

Утеплители для промышленных систем

Для утепления воздуховодов промышленной вентиляции применяют все материалы, описанные ранее в разделе бытовых помещений, и некоторые другие изделия.

Пенополиуретан

Пенополиуретан – вспененный полиуретан, очень распространенный синтетический эластомер. Для теплоизоляции воздуховодов применяют в основном твердые пенополиуретаны. Из них выпускают всевозможные прошивные маты и скорлупы для утепления круглых трубопроводов.

Часто скорлупы покрыты оболочкой из оцинкованной стали, стеклохолста, полиэтилена, стеклопластика. ППУ устойчив к влаге, имеет высокую прочность, долговечен, неустойчив к ультрафиолету. Диапазон рабочих температур – от -60 до +80 °С. Хороший теплоизолятор, к тому же доступный по цене. Применяют также способ напыления пенополиуретана на утепляемые поверхности. В быту используют пену в аэрозольных баллонах, на производстве применяют промышленные установки.

По цене это относительно недорогой вариант теплоизоляции. Если выбран в аэрозольной упаковке, цена вырастает. Изделия из ППУ выпускаются и для труб большого диаметра.

Теплоизолированные воздуховоды

Монтаж воздуховодов с нанесенной теплоизоляцией намного быстрее, чем традиционная сборка с последующим утеплением. Зато цена их намного выше. Для утепления обычно применяется пенополиуретан с покрытием из стеклохолста, стеклопластика, полиэтилена.

Что лучше выбрать

Выбор теплоизоляции промышленных труб зависит от многих условий:

1. Размеров воздуховодов.
2. Формы воздуховодов.
3. Расположения системы. В цехе и венткамере (а сейчас – еще и в рекуператоре тепла) часто находится большая часть системы, только небольшие трубы для забора или выброса воздуха находятся вне помещения. В цехах зимой бывает холодно, вплоть до отрицательных величин, поэтому воздуховодам в помещении необходима теплоизоляция.
4. Температуры отводимых газов и противопожарных требований.
5. От того, строится ли новый цех, модернизируется старое производство или просто устанавливается теплоизоляция воздуховодов в старом цехе.

Если утепляется местный отсос в горячих цехах, то часто приходится использовать минеральную и базальтовую вату – у них самая большая рабочая температура. Немалое значение имеет также стоимость материалов.

При теплоизоляции воздуховодов на старом производстве следует учитывать предполагаемый срок эксплуатации оборудования и здания в целом: если этот срок составляет 15-20 лет, то, возможно, не стоит выбирать современные дорогие материалы, а обойтись более бюджетными вариантами. Совсем другое дело при пуске новых линий или цехов – имеет смысл применять готовую теплоизоляцию или трубы с потенциальным сроком службы 50 лет.

Сейчас все чаще и чаще выбирают готовые скорлупы с нанесенным покровным слоем. Их не нужно защищать от ультрафиолета, атмосферной влаги.

Показания к утеплению воздуховодов

Чаще всего мотивируют к срочным действиям по утеплению вентсистемы следующие факторы:

• образование ржавчины на трубах;
• нарушение герметичности канала воздухообмена;
• снижение интенсивности притока свежего воздуха;
• обнаружение влаги на стенах и зоне перекрытий по пути прохождения вентиляционного оборудования.

Преимущества и недостатки готовых утепленных труб

Основные недостатки – цена и ограниченный ряд типоразмеров. Для крупных производственных систем трубы можно и не подобрать. Зато в частном доме трубы, утепленные в заводских условиях, значительно облегчают работу. Большое достоинство – быстрый и легкий монтаж.

Немалая цена также вопрос спорный: если посчитать стоимость установки обычной трубы, ее теплоизоляцию и трудозатраты, выйдет дороже. Еще один недостаток – продаются такие изделия только в крупных магазинах, тогда как пенофол и скорлупы из ППУ или ППС лежат буквально на каждом углу.

Вентиляционные аэраторы

Устройство кровельных аэраторов

Кровельный аэратор – это современный и удобный вид продухов. Представляет собой трубу сверху прикрытую шляпкой. Аэраторы удаляют пар, влагу и застойный воздух, обеспечивая вентиляцию холодного чердака в частном доме. Аэраторы устанавливаются на скатах крыш, где движение воздуха обеспечивается разницей температуры и давления, заменяя коньковые продухи. Аэраторы бывают непрерывными и точечными. Точечные аэраторы оборудуются вентиляторами и гарантируют хорошее движение воздуха. Внешне они напоминают грибки.

Непрерывные аэраторы – это пластина вдоль конька с отверстиями. Будучи прикрытыми сверху кровлей, они практически незаметны и обеспечивают интенсивное движение воздуха благодаря большой площади отверстий.

Различные типы аэраторов создаются специально для кровли из:

• битумной черепицы;
• плоской кровли;
• металлокерамики;
• керамики.

Аэраторы устанавливаются только там, где предусмотрены карнизные продухи. Существуют и другие условия их установки:

• подходят лишь кровли с уклоном 15 – 45 градусов;
• от дымохода или стены выдерживается расстояние не менее 30 см;
• аэраторы выглядывают над прорезью на 25 см с обоих концов конька;
• точечные модели монтируют не дальше 50 см от конька.

Как рассчитать толщину утеплителя

Толщина теплоизоляции рассчитывается по СП 61.13330.2012 Тепловая изоляция оборудования и трубопроводов (СНиП 41-03-2003), приложению В.2.4 и В.2.3.

При расчетах пренебрегают толщиной стенки трубы, т. к. она мала, а металлическая к тому же имеет большую теплопроводность. Температуру в помещении принимают 20 °С, на улице – минимальную зимнюю температуру, относительную влажность – 70 % для жилых помещений и 100 % для ванных, туалетов, саун, прачечных. Рассчитываем расчетный перепад температур (в вентканале и на поверхности теплоизоляции) при заданной влажности.

Таблица В.4

Расчет толщины теплоизолятора выполняется по формулам.

Для прямоугольных и квадратных вентканалов:

• λиз– коэффициент теплопроводности изоляции;
• αн– коэффициент теплоотдачи; принимается для поверхностей с высоким коэффициентом излучения равным 7 Вт/(м2*°С), для поверхностей с низким коэффициентом излучения равным 5 Вт/(м2*°С);
• tв– температура воздушных масс внутри вентканала;
• tо– температура воздуха;
• tп– температура поверхности теплоизоляции;
• dиз– диаметр теплоизоляции;
• dтр– диаметр воздуховода;
• Rн – термическое сопротивление теплоизоляции (табличные данные).

Таблица В.3. Ориентировочные значения Rн, м·°С/Вт

Утепление на улице

1. Если гибкий воздуховод был в прошлом утеплен, то придется демонтировать теплоизолированный слой.
2. Производится зачистка поверхностей от клеевых составов и других защитных материалов.
3. Если в качестве утеплителя используется листовой или рулонный материал, то им сразу же обматывают гибкий воздуховод в один или несколько слоев. Это зависит от требований теплоизоляции. В данном случае оптимальный вариант – это самоклеющаяся изоляция.
4. Если используется полиуретановая изоляция, то под нее обязательно монтируется армирующий каркас из металлической или синтетической сетки. Каркас натягивают на гибкий воздуховод, и концы скрепляют между собой болтовыми крепежными деталями. Иногда в качестве крепежа используют хомуты из металлической ленты.
5. Самое сложное – это уложить на гибкий воздуховод утеплитель в виде матов. Крепление также производится хомутами или лентой, или вязальной проволокой.
6. Теперь теплоизолированный воздуховод необходимо закрыть защитным материалом. Во-первых, это должна быть гидроизоляция, прочная и надежная с большим сроком эксплуатации. Во-вторых, прочный защитный слой, который не сорвет ни ветер, не испортят атмосферные осадки и прочие негативные факторы природы. Чаще всего это кожух из оцинкованной жести или алюминиевых листов. Сегодня производители работ все чаще стали применять защиту из неопрена.

Как правильно провести изоляцию

Правильно проведенная теплоизоляция вентиляционных воздуховодов должна включить в себя все необходимые элементы. Изоляционные материалы должны плотно прилегать к поверхности трубы, внутренний диаметр скорлуп должен совпадать с наружным диаметром трубопроводов. Все слои должны быть надежно и плотно закреплены, ничего не должно болтаться и провисать.

Внутри помещений

Внутри помещений в обязательном порядке утепляют воздуховоды приточной вентиляции, так называемые «трубы с отрицательной температурой поверхности», и фановые. Металлические трубы могут охладиться до отрицательных температур: вверху – из-за высокой теплопроводности; снизу – редко, т. к. воздух в подземной системе канализации обычно выше 0 °С.

Фановая труба редко охлаждается вверху внутри помещений в частных домах, но теплоизоляция на неотапливаемом чердаке и на кровле необходима.

Теплоизоляция воздуховода с отрицательной температурой поверхности в таком случае включает в себя:

• слой теплоизоляции;
• слой пароизоляции;
• покровный слой;
• крепления.

Покровный слой обычно всего выполняет и роль пароизоляционного слоя. В качестве покровного слоя используют оцинкованную сталь, стеклохолст, рубероид, пенофол, неопрен, тонкие алюминиевые листы. Иногда в декоративных целях используют медные листы (на кровле). Для крепежа применяют готовые хомуты, проволоку, строительный алюминизированный скотч.

На улице

В конструкцию теплоизоляции для труб с положительной температурой поверхности в обязательном порядке должны входить:

• слой теплоизоляции;
• покровный слой, для пластиковых утеплителей – с защитой от ультрафиолета;
• крепежные элементы.

В принципе, используются те же материалы, что и для внутренней теплоизоляции.

Теплоизоляционные цилиндры

Утепление вентиляционных труб можно провести с помощью специальных цилиндров (скорлуп), которые изготавливаются из минваты, пенополистирола, пенополиуретана и пенополиэтилена. Используют их только для круглых труб. Подбираются они по диаметру и представляют собой несколько разновидностей:

• Цельный с продольным разрезом;
• Состоящий из двух частей;
• Трех;
• Четырех.

Тип цилиндра выбирается с учетом диаметра воздуховода. Чем он больше, тем больше частей у скорлупы. К примеру, пластиковая труба диаметром 110 мм, которая часто используется в системе вентиляции частных домов, закрывается цилиндром первой позиции. Его просто раскрывают по зазору и надевают на трубу, скрепляя скотчем.

Утепленные трубы для вентиляции по такой технологии – это гарантия эффективной их защиты, плюс простота проведения работ. Необходимо добавить, что выход воздуховода на улицу, а также уличный участок можно утеплять цилиндрами. Единственное требование – это установка защитного короба.

Что касается ценовой составляющей утепляющего материала, то надо отметить, что самые дешевые здесь скорлупы из минваты, полиэтилена и полистирола. Самые дорогие из пенополиуретана. Сегодня производители предлагают материал данного типа из вспененного каучука. Утепленные вентиляционные трубы им – это наилучший, но очень дорогой вариант.

Рекомендации специалистов

Если на открытом воздухе используются минеральные ваты, их необходимо тщательно гидроизолировать. Часто для этой цели используется рубероид. Если используются готовые скорлупы из ППС или ППУ, то в темных помещениях можно не использовать верхний покровный слой вообще. Нельзя покрывать или клеить пластиковые утеплители на битум или битумный праймер (мастику). Нельзя оклеивать в декоративных целях наружную изоляцию из ПП, ППУ, ППС битумной черепицей. Заворачивать – можно.

Особое внимание следует уделить гидроизоляции места прохода воздуховода через кровлю. Идеально для гидроизоляции этого узла подходит мастер-флэш. Места прохода вентиляции через чердачное перекрытие также необходимо теплоизолировать.

Важна теплоизоляция холодных воздуховодов приточной вентиляции до места ввода в помещение или в рекуператор тепла (или устройство подогрева поступающего воздуха), а также отрезка воздуховода подачи воздуха к котлу, камину, печи до точки входа в отопительный прибор. Исключение: коаксиальные дымоходы. При прокладке воздуховодов между лагами в полу необходима теплоизоляция достаточной толщины, иначе будут подмокать и гнить конструкции пола.

При монтаже готовых скорлуп в качестве уплотнителя используется готовый клей. Наглядно технологию монтажа теплоизоляции воздуховодов можно увидеть на видео:

Минвата и вспененный полиэтилен

Если использовать минеральную вату с наружным фольгированным слоем, вам удастся не только сделать конструкцию более эффективной, но и защитить ее механически

Важно учитывать, что вата постепенно слеживается, а со временем она начнет осыпаться, поэтому при работе с ней необходимо соблюдать осторожность

Теплоизоляция воздуховодов довольно часто осуществляется вспененным полиэтиленом. Такие работы обходятся дешевле, так как затраты на материалы меньше. Утеплитель имеет малую толщину, поэтому трубу необходимо обмотать полиэтиленом в несколько раз. По своим характеристикам этот материал схож с вспененным каучуком. Среди рулонных вариантов минераловатное утепление рассматривается в качестве приоритетного.

Утепление труб: порядок работ

При изоляции вентиляции пенополистирольной скорлупой проводится:

• уточнение размеров вентиляционной трубы, в частности, внутреннего диаметра;
• выполнение надрезов ножом (можно пилой);
• охват фрагментами цилиндра (скорлупы) трубы, смещение их между собой на пару сантиметров;
• смыкание с усилием замковым сопряжением «гребень-паз» частей по бокам.

Конструкция (скорлупа) легко устанавливается и демонтируется в случае проведения работ с трубой.

Работы по утеплению вспененным полиэтиленом в виде готовой оболочки вентиляционной трубы сводятся к следующему:

• снятие необходимых замеров трубы: чтобы утеплитель плотно облегал поверхность воздуховода;
• нахождение специального шва на капсуле и разъединение ее по этому шву;
• фиксация оболочки на изолируемой трубе;
• изоляция мест стыков и швов клеевым способом или скотчем.

Защита из огнестойкого полипропилена или пенополиуретана выполняется так:

• определяются размеры;
• из цельной заготовки нарезаются полуцилиндрические отрезки с запасом на покровный слой;
• из нарезанных фрагментов вокруг трубы формируется капсула;
• получившиеся стыки герметично крепятся бандажами.

Если вентиляционный проем в доме в форме прямоугольника:

• подбирается необходимый по толщине рулонный или плитный утеплитель (к примеру, базальтовое волокно);
• кроится и нарезается по размеру фрагментами, которые удобно компоновать при облицовке;
• с помощью проволоки из стали, предварительно прокаленной, куски скрепляются;
• швы герметично заделываются полосами фольги с нанесенным на нее клеевым слоем.

Теплоизоляция для вентиляции любым из этих способов при всех положительных моментах имеет одно слабое место – «мостики холода». Важно не допустить в процессе монтажа нарушения технологии работ и предпосылок для их образования. Для этого особо тщательно изолируются стыки между вентканалами и конструкциями дома, иначе ожидаемый от утепления эффект снизится.

Вентиляция дома – важная система, которая обеспечивает нормальные условия проживания. Но чтобы она работала по заданным параметрам, надо не только правильно ее смонтировать, но и провести дополнительные мероприятия, связанные с изоляцией воздуховодов. Здесь важно понимать, что утепленные воздуховоды – это в первую очередь полное отсутствие конденсата, который разрушает металлические изделия. Но это лишь одна из причин, почему проводят изоляционные работы.

Критерии выбора утеплителя для изоляции вентиляции

Нужно знать, чем и как утеплить трубы для вентиляции. Преимущество при выборе отдается показателю термического сопротивления материала. Основная роль утеплителя – максимально подвести температуру на поверхности трубы к величине уходящего из нее воздуха. Таким путем можно избежать выпадения конденсата. В этих целях используются материалы на основе минерального волокна (каменная и минеральная вата, стекловолокно), пеноэластомеры, а также полиакрилаты: полистирол – продукт полимеризации стирола, полиуретан, пр.

Изоляция на основе металлических и стеклянных нитей, получаемых из неорганических компонентов, поставляется в торговую сеть в виде плит или жестких (полужестких) рулонных материалов. Выбор упрощает широкая линейка утеплителей с различной плотностью, ценой и теплоизоляционными характеристиками. Неоспоримое преимущество минераловатной изоляции в неподверженности гниению и огнестойкости.

Внимание! Если не знаете, как утеплить трубу вентиляции на чердаке, особенно если он не отапливается, воспользуйтесь специальными секциями из минваты для внешней облицовки специально для труб. В то же время внутренние поверхности рукавов изолируются стекловолокном, обработанным специальной пропиткой.

Техника выполнения работ. Пошаговая инструкция

При теплоизоляции воздуховодов, которые располагаются за пределами отапливаемых помещений, утепление осуществляется от вывода до дефлектора. Если труба идет через чердак и проходит сквозь кровлю, ее необходимо утеплить на всем протяжении отрезка на чердаке. Такие же требования предъявляются к зоне, которая идет через неотапливаемое помещение.

Подогреваемая приточная система оборудуется соответствующим материалом на всем протяжении. К использованию коробов часто прибегают на чердаках. Теплоизоляция при этом имеет вид кожухов и состоит из вспененного полиэтилена. Среди достоинств такого подхода следует выделить доступную стоимость и возможность приобрести товар в любом строитеьном магазине. Кожух рекомендуется выбирать с учетом размера трубы.

Вспененный полиэтилен может испортиться под воздействием ультрафиолета. Чтобы исключить подобный эффект, необходимо покрыть конструкцию снаружи алюминиевой кухонной фольгой. При осуществлении теплоизоляции приточных воздуховодов необходимо измерить диаметр и высоту системы снаружи. Далее подготавливается кожух нужной величины. Если установлен зонтик, его необходимо снять. До основания трубопровода натягивается кожух. Зонтик после этого можно вернуть на место.

Снизу вверх на систему накладывается фольга. Это позволит увеличить срок службы конструкции. С помощью медных или нержавеющих хомутов можно осуществить фиксацию обмотки. Если работы осуществляются в средней полосе России, это решение подходит наилучшим образом. Если же речь идет о более суровом климате, понадобится усиленный утеплитель по типу минеральной ваты. Она хорошо работает на бытовых и индустриальных вентилируемых каналах. При желании материал можно использовать изнутри и снаружи. Типичным примером являются покрытия «Изовер».

Материалы для звукоизоляции

Шумоизоляция для воздуховодов – это материалы, которые могут одновременно выполнять функции теплоизоляции. Как уже было сказано выше, если в неотапливаемых помещениях или на улице была проведена теплоизоляция, то стоит говорить сразу и о шумоизоляции.

Что касается внутренних отапливаемых помещений, то в промышленных масштабах используют различные методики, начиная от покрытия традиционными листовыми материалами типа гипсокартон, асбестовые листы и прочие, до высокотехнологичных шумопоглотителей на основе полимеров и резины. В частном домостроении не идут по пути усложнения проводимых процессов. Поэтому чаще всего используются вспененные или волокнистые шумоизоляторы. К примеру, неплохой вариант изоляции воздуховодов – обмотка стекловатой. Благо такая сегодня продается в рулонах, отделанная с одной или двух сторон фольгой.

Не стоит сбрасывать со счетом рулоны из вспененного каучука. О нем уже говорилось, как о хорошем утеплители. У него неплохие технические характеристики в плане поглощении шумов, поэтому, установив его в качестве теплоизоляции, можно смело утверждать и о снижении шума.

Внутренние работы

Технологический процесс по утеплению воздуховодов внутри здания идентичен тому, что применяется при наружных работах. Отличие состоит лишь в том, что здесь нет негативных факторов в виде климатических явлений.

Однако если магистрали проложены в местах с повышенной влажностью, без дополнительной защиты обойтись не получится. Что касается частных домов или квартир, беспокоиться о негативной среде нет причин, и работы мало чем будут отличаться от обработки стен или полов.

На начальном этапе теплоизоляция для внутренних воздуховодов заключается в монтаже мембраны, которая окажет гидроизоляционное действие. Затем необходимо закрепить утеплитель, поверх которого фиксируется еще один слой мембраны, а лучше алюминиевой фольги. Оба эти материала сыграют важную роль паробарьера.

Фольгированный утеплитель PIR для воздуховодов

При монтаже воздуховодов систем вентиляции, воздушного отопления и кондиционирования необходимо применять качественный утеплитель, который позволит обеспечить необходимый уровень теплоизоляции, звукоизоляции, а также пожарной безопасности.

Традиционные виды утеплителей, применяемые для изоляции воздушных каналов, обладают рядом недостатков: большой вес и габариты, сложность монтажа, низкий срок эксплуатации, наличие в составе вредных веществ.

Во избежание подобных проблем, для организации систем воздуховодов рекомендуется применять PirroVentiDuct – плиты из фольгированного утеплителя PIR, разработанные компанией PirroGroup специально для экономичного, быстрого и надежного монтажа термоизолированных воздуховодов.

PirroVentiDuct – плитный пенополиизоцианурат, покрытый с обеих сторон фольгой из алюминия толщиной от 60 мкм. Монтаж воздуховодов с применением PirroVentiDuct производится непосредственно на месте строительства из жестких теплоизоляционных плит, исключая необходимость применения металлического каркаса. PIR-плиты производятся на заводе PirroGroup по техническому заданию заказчика и сопровождаются спецификацией, что позволяет произвести быструю и качественную сборку конструкции воздуховода любой формы.

Монтаж воздуховода из плит PirroVentiDuct

Преимущества утеплителя PIR-плита для теплоизоляции воздуховодов

1. Легкий вес. Воздуховоды из фольгированного утеплителя PirroVentiDuct в 6 раз легче металлических, и могут использоваться в условиях лимитов по нагрузке на несущие конструкции здания.
2. Быстрый монтаж. Установка, демонтаж и замена (в случае необходимости) воздуховодов из фольгированного утеплителя производится в максимально короткие сроки, сокращая время на общестроительные и пуско-наладочные работы. Устройство воздушных каналов может производиться силами одного сотрудника, что сокращает стоимость работ на 15% по сравнению с системами коробов из металла.
3. Компактные размеры. Воздуховоды, производимые из фольгированного утеплителя PIR, имеют компактные размеры за счет исключения из конструкции дополнительного слоя изоляции. Кроме того, нет необходимости в устройстве пространства для монтажа теплоизоляции на металлическом коробе.
4. Надежность и долговечность. PirroVentiDuct могут применяться для каналов со скоростью воздушных масс в пределах от 2 до 20 м/с и рассчитываются аналогично коробам из оцинкованного металла. Стабильность геометрических размеров, неизменно низкая теплопроводность (λ25=0,023 Вт/м•К), огнестойкость (группа горючести Г1) обеспечивают эффективность воздуховодов из PIR плит на весь срок эксплуатации (до 30 лет).
5. Экологическая безопасность. Фольгированный утеплитель для воздуховодов PirroVentiDuct производится из экологически безопасных материалов: пенополиизоцианурат, алюминий, клей, силикон. Внутренняя облицовка из алюминия действует в качестве пароизоляции, препятствуя появлению конденсата, накоплению пыли, процессам развития бактерий и возникновения плесени.
6. Звукоизоляция. Плиты PIR не обладает эффектом резонирующей вибрации стенок и способствует затуханию низкочастотных звуковых волн.
