Автоматика погодного регулирования со смесительным клапаном.

Продукция ОАО Завод Этон РФ

Узел погодного регулирования – это комплекс оборудования позволяющего управлять температурой носителя тепла в системе обогрева в зависимости от температуры воздуха.

Для чего нужно ставить УПР

Сначала к установке энерго-эффективного оборудования подталкивают тарифы за тепло и крепкие перегревы помещений в середине строения, особенно осенью и весною, когда приходится распахивать окна и отпускать тепло на улицу, а за это тепло понадобиться платить! Фактор второй побуждающий к установке УПР — желание обитать с удобством с постоянной оптимальной температурой в квартире.

Что вы получаете после того как произошла установка оборудования:

— Экономию на оплате теплоснабжения до 40%. — Вы планируете жить с удобством и вам больше не придется спать в душной комнате. — Ваше ТСЖ, ДУК и т.п. больше не будут оплачивать штрафы за перегретый тепловой носитель в обратном трубопроводе, а эти штрафы выкладываются на плечи обитателей! — Температура в жилых площадях на всех этажах дома для жилья будет устойчивая и одинаковая, как на первом, так и на последнем этаже.

Состав узла погодного регулирования:

Видео обзор рабочего принципа регулирующего гидроэлеватора РГ:

Сюжет Нижегородского канала ННТВ о погодном регулировании на базе оборудования Этон:

Интервью с начальниками управляющих компаний установивших УПР в собственном хозяйстве:

Какие узлы входят в систему погодного регулирования отопления

В составе погодной автоматики используют следующие составляющие элементы:

• насосное оборудование;
• предохранительный клапан;
• привод;
• определенную разновидность контроллера;
• наружный датчик температуры;
• датчик температуры для отопительной системы;
• обратный клапан;
• запорную арматуру;
• коллектор;
• фитинги;
• смесительные узлы;
• клеммы.

Самым главным элементом системы, управляющим работой другого оборудования, является контроллер.

Существуют следующие типы погодозависимых агрегатов управления:

1. Основной контроллер имеет специальные клеммы и может контролировать работу одного или сразу двух котлов. Есть вмонтированный таймер. В прибор заложено 6 схем управления нагревательными приборами и 2 схемы независимых контуров.
2. Контроллер расширения запрограммирован на 2 гидравлические схемы. Он идет без встроенного таймера и не регулирует работу котла. Обычно его используют в качестве дополнительного прибора, если основной не справляется с возложенными на него функциями.
3. Агрегат смесительного контура запрограммирован только на одну гидравлическую схему, работающую автономно. Есть встроенный таймер и возможность организации погодозависимого управления одним единственным контуром.
4. Главный контроллер для буферной емкости имеет клеммы для управления одним котлом, который подключен к отопительной системе через буферный бак. Он укомплектован таймером.

Погодное управление. Стандартные схемы регулирования теплоснабжения

Системы погодного регулирования энергии тепла (дальше – «системы») предназначаются для автоматизированного температурного регулирования носителя тепла, горячей воды или температуры окружающей среды в середине помещений в системах управления теплоснабжением, горячим водообеспечением (ГВС) или приточной вентиляцией.

Системы регулирования теплоснабжения классифицируются в зависимости от назначения по следующим теплотехническим схемам:

В стандартных схемах погодного регулирования теплоснабжения 1, 3-7 насосы применяются для преодоления сопротивления поставленного оборудования, для поддержки циркуляции в отопительных системах и горячего водообеспечения и могут отключатся регуляторами по времени для ночного снижения расхода носителя тепла. Для спасения насосов от «сухого» хода и от гидроудара в схемах 1, 3-7 применяется электроконтактный прибор для определения величины давления.

Системы исполняют такие функции регулирования теплоснабжения:- управление в отопительных системах по отопительному графику зависимости температуры носителя тепла от температуры воздуха снаружи;- программное снижение расхода носителя тепла на теплоснабжение ночью, выходные и праздники (нерабочее время);- ограничение температуры обратной сетевой воды согласно графика ее зависимости от температуры воздуха снаружи соответственно с требованиями теплоснабжающей организации в отопительных системах;- поддержание температуры горячей воды в системах ГВС с возможностью уменьшения температуры на нерабочее время;

— защита от замораживания системы обогрева;

На базе регуляторов температуры (см. раздел III) и клапанов регулирующих и запорно-регулирующих производства ОАО «Завод Этон», а еще иных изготовителей, возможно укомплектовывать системы регулирования и учета с количеством контуров регулирования до 2-х. Они представляют комбинирование схем 1 7 с одним или несколькими одно-(2-ух-)контурными регуляторами температуры. Кол-во клапанов и (или) гидроэлеваторов регулирующих устанавливается числом контуров в регуляторе и схемой регулирования.

Для оформления заказа достаточно указать выполнение регулятора температуры, типоразмеры и кол-во клапанов соответственно с реальным каталогом и опросным листом.

БОЛЕЕ ПОДРОБНО О НОВОСТЯЖ ЖКХ В ДЗЕН

Системы погодного регулирования устанавливают с целью автоматического обеспечения в помещениях требуемой температуры и снижения платежей за тепло. Наше предложение по установке модульного исполнения погодного регулирования СУАПР является очень конкурентоспособным.

Предмет предложения. Поставка Смесительных Узлов Автоматического Погодного Регулирования (СУАПР) производства ООО “Теплотрон”. Назначение СУАПР. Снижение платежей за потребляемую тепловую энергию жителями многоквартирных домов (на 18% — 25%) и обеспечение постоянной комфортной температуры во всех жилых помещениях.

1. Краткое описание СУАПР.

Большинство жилых и общественных зданий обеспечивается теплом от ТЭЦ и котельных. Температура теплоносителя, подаваемого потребителям, регулируется централизованно на источниках тепла, в соответствии с температурой наружного воздуха. Существующие системы теплоснабжения в основном оснащены водоструйными элеваторами, которые не позволяют регулировать температуру подаваемого в здания теплоносителя. Снижение температуры теплоносителя в общественных зданиях во время отсутствия в них людей и в жилых зданиях в определенные переходные периоды позволяет существенно снизить затраты на отопление.

Применение разработанного специалистами ООО “Теплотрон” смесительного узла автоматического погодного регулирования СУАПР (зарегистрирован в Госреестре РФ под № 010/019586), который устанавливается взамен нерегулируемого водоструйного элеватора позволяет добиться комфортных условий для пребывания людей и снизить затраты на отопление с минимальными временными и материальными затратами. За счет соответствия тепловой нагрузки, габаритных и присоединительных размеров при внедрении СУАПР не требуется проектирования и проведения сварочных работ по реконструкции теплового пункта. Вся работа по реконструкции ИТП состоит в демонтаже существующего элеватора и установке на его место СУАПР с соответствующими тепловой нагрузкой и типоразмерами. При установке СУАПР не требуется проект (в ряде случаев теплоснабжающие компании согласовывают данное техническое решение на основе представленного типового проекта), высококвалифицированный персонал, отпадает необходимость сварочных работ. Наладка СУАПР производится в заводских условиях, никаких дополнительных настроек на объекте не требуется. Таким образом, применение СУАПР по сравнению с традиционными системами автоматического погодного регулирования позволяет существенно снизить материальные и временные затраты на внедрение, а значит сократить сроки окупаемости.

Согласно письма — Заместителя руководителя Северо-Западного управления Федеральной Службы по экологическому и атомному надзору (РОСТЕХНАДЗОР), разрешение на допуск в эксплуатацию СУАПР не требуется.

Элеватор водоструйный типа 40с10бк СУАПР с аналогичными размерами и тепловой нагрузкой

Пример монтажа СУАПР (система отопления жилого 5-ти этажного дома):

2.Подбор СУАПР под конкретный объект, монтаж и запуск в эксплуатацию.

Модель СУАПР (всего производится семь моделей СУАПР) подбирается в зависимости от тепловой нагрузки (расходов теплоносителя) системы теплоснабжения здания. Все требуемые данные, в том числе и геометрические размеры установленного нерегулируемого элеватора, заносятся в опросный лист на СУАПР. Обычно опросный лист на СУАПР заполняется Заказчиком или специализированной организацией. Правильно заполненный опросный лист является результатом обследования объекта и гарантирует простоту монтажа и работоспособность СУАПР.

Изготовленный под конкретный объект СУАПР поставляется в собранном состоянии, готовый к установке, в ящиках размером 1000 мм х 1000мм х 600 мм. Масса брутто не более 55 кг. При установке СУАПР сварочных работ не требуется. СУАПР устанавливается в посадочные гнезда демонтированного нерегулируемого элеватора. Средняя продолжительность работ по установке СУАПР двумя сантехниками — 4-6 часов (с учетом демонтажа нерегулируемого элеватора). Для установки СУАПР не требуется специальных знаний.

После монтажа СУАПР необходимо:

— поместить датчик температуры наружного воздуха (входит в состав СУАПР) на северную стену здания; — подвести питание 220 В к СУАПР. СУАПР поставляется полностью готовым к работе на конкретном объекте и не требует дополнительных настроек. В случае необходимости СУАПР легко перенастраивается непосредственно на объекте под требуемый температурный график. Настройка СУАПР производится с клавиатуры РПТ-1.2.Д без применения дополнительных инструментов и программного обеспечения. Возможно дистанционное считывание информации и управление СУАПР посредством задействования GSM-модемов. В стандартном исполнении СУАПР контроллер РПТ-1.2.Д размещается на раме СУАПР. Возможно размещение РПТ-1.2.Д в отдельном щите автоматики. Требуемое размещение РПТ-1.2.Д указывается в опросном листе. Типовые проекты на СУАПР при необходимости будут согласованы с теплоснабжающими организациями города Таганрога и Ростова на Дону. Для технической поддержки внедренного оборудования будут привлечены представители ООО “Теплотрон” по Ростовской области.

3.Стоимость СУАПР

Ниже в таблицах (№ 2 и №3) приведены прайсовые стоимости моделей СУАПР (склад Санкт-Петербург) в зависимости от тепловой нагрузки здания. Таблица №2. Cтоимость СУАПР (рубли РФ с учетом НДС 18%)

Таблица №3. Cтоимость СУАПР (рубли РФ с учетом НДС 18%)

При заказе СУАПР от 2-х штук возможно предоставление скидок до 15% и работа по договору с частичной отсрочкой платежа.

Срок отгрузки СУАПР – 4 недели Примерная стоимость доставки одного СУАПР до города Таганрог – 4 000 рублей Гарантийный срок на СУАПР – 18 месяцев с даты отгрузки Экономическая эффективность применения СУАПР. Опыт внедрения СУАПР на жилых и общественных зданиях говорит о том, что теплопотребление при установке СУАПР снижается: — административные и общественные здания на 23% – 30 %; — жилые здания на 18% — 25 %.

Рассчитать экономический эффект от применения СУАПР для конкретного здания можно с помощью счетчика, размещенного на сайте www.суапр.рф

1. Конкурентные преимущества СУАПР

— Блочное исполнение, малые размеры и вес, что обеспечивает легкость монтажа и обслуживания. СУАПР свободно заносится в любой дверной проем в собранном состоянии и может быть размещен в любом подвале. — Геометрические размеры и нагрузки совпадают с аналогичными параметрами нерегулируемых элеваторов, что позволяет производить монтаж без сварочных работ. — При монтаже СУАПР требуется кратковременное (не более 4 часов) отключение здания от системы теплоснабжения, что позволяет производить работы в отопительный период. — СУАПР поставляется со всеми необходимыми настройками под конкретный объект. В случае необходимости СУАПР легко перенастраивается под требуемый температурный график. Для монтажа и эксплуатации СУАПР не требуются высокопрофессиональные специалисты. — Низкая стоимость СУАПР и минимальные затраты на его внедрение обеспечивают данному изделию самый быстрый срок окупаемости.

Коммерческое предложение

МЕТОДИЧЕСКИЕ РЕКОМЕНДАЦИИ (Принципы устройства и пояснения к эксплуатации)

Пример укрупненного расчета для МКД и промышленного объекта. Расход на ЦО =750 Гкал в Год (отопительный сезон) Средний тариф для населения = 1900 руб за Гкал 750*1900 = 1 425 000 руб за Год (отопительный сезон) Примем Экономия с СУАПР = 17% 1 425 000*0,17 = 242 250 руб. в Год. Заполняйте опросный лист и мы сделаем подбор оборудования.

ОПРОСНЫЙ ЛИСТ на смешивающий узел автоматического погодного регулирования (СУАПР)

Руководство по эксплуатации

Паспорт на СУАПР

РОСТЕХНАДЗОР, разрешение на допуск в эксплуатацию СУАПР

Фотографии СУАПР (упаковка и установка на объектах)

Актуальность систем автоматического регулирования расхода тепловой энергии

Необходимо отметить, что пароводяное теплоснабжение очень специфично, требует одновременного решения вопросов гидродинамики и теплопередачи; кроме того, тепловая энергия – особенный вид энергии, ее параметры должны контролироваться в обоих направлениях от источника к потребителю и наоборот, поэтому применение систем автоматического регулирования предлагаем рассматривать с учетом технико-экономических приоритетов.

Экономический смысл установки систем автоматического регулирования существует как и без установки приборов учета, так и после установки приборов учета тепловой энергии.

В первом случае система регулирования, регулируя расход тепловой энергии существенно снижает затраты теплоснабжающих организаций в то время как потребители оплачивают тепло по утвержденному тарифу.

Во втором случае потребители оплачивают за фактически потребленное тепло с учетом экономии, которая составляет в среднем от 10% до 30%. Повсеместно устанавливаются общедомовые приборы коммерческого учета тепла. Установка только теплосчетчиков не может уменьшить суммарные затраты на производство и передачу тепловой энергии. Действительно, если теплосчетчики будут установлены всюду, потребители все равно будут оплачивать поставщику тепла все издержки.

Большие резервы экономии имеются в социальной сфере: поликлиники, школы, в общественных, административных зданиях, прежде всего потому, что в них имеются периоды отсутствия людей в отапливаемых помещениях, во время которых возможно задавать заниженные параметры обеспечения теплом и горячей водой без нарушения комфорта в рабочее время. Т.е. при пуско-наладочных работах системы регулирования, например, в школе, возможно сразу заложить экономичный режим потребления тепла этим объектом на период зимних каникул.

В жилых домах неприменимо программное снижение температуры в помещениях. Но имеется возможность раздельного регулирования фасадов одного здания при разных условиях воздействия солнечного освещения и других климатических факторов. Для этого используется двухконтурные регуляторы температуры, в каждый контур которого вводится одинаковая программа регулирования.

Важным фактором энергосбережения для многих объектов является ликвидация осенне-весенних перетопов, когда для целей подготовки горячей воды на объекты подается теплоноситель с заведомо завышенной температурой при положительных температурах наружного воздуха, выше так называемой точки «срезки» температурного графика. В домах, где имеется бойлер для подготовки горячей воды, поскольку в периоды отсутствия разбора горячей воды теплоноситель циркулирует через бойлер-теплообменник напрасно, снижая также его эксплуатационный ресурс, кроме того, изменения параметров теплоисточника очень инерционно распространяются по тепловой сети, что корректируется внутридомовыми регуляторами температуры. По санитарным нормам требуются различные температурные условия в помещениях, а это не всегда реализуется при одинаковой температуре теплоносителя. С учетом всех этих факторов необходимо модернизировать системы теплопотребления с помощью современных систем качественно-количественного регулирования.

В идеальном случае существует эффект от применения систем автоматического регулирования вплоть до каждого отопительного прибора, стояка, калорифера и т.д. Наш более чем многолетний опыт подтверждает эффективность их применения.

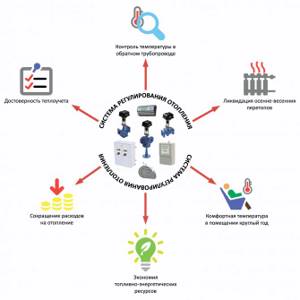

Экономия тепла, отопления, теплоснабжения.

За счёт чего достигается экономия?

• Потребитель сам решает, когда и сколько тепла потреблять.
• Равномерное распределение тепла по дому.
• Предотвращение перетопов и перегрева в жилых домах, предприятиях.
• Отсутствие закипания теплообменников пластинчатых или кожухотрубных.
• Ограничение поступления лишнего теплоносителя в дом.
• Увеличение срока службы трубопроводов, системы отопления.
• Контроль ИТП online, с оповещением об аварийных ситуациях.
• Вы не платите за чужое, не использованное отопление в оттепели.

Комфорт проживания.

• Нет нужды использовать электрообогреватели.
• Сквозняки из-за широко открытых окон и дверей балконов в прошлом.
• Духота в квартире не досаждает.
• Холодные батареи уже не у вас.

Система автоматического управления отоплением, теплоснабжением здания.

Объект работает без постоянного обслуживающего персонала, а информация выводится на диспетчерский пульт управления либо на сотовый телефон.

Функция удалённого управления позволяет на расстоянии менять настройки системы корректировать её работу в ручном режиме. Видеть параметры системы в режиме онлайн.

Центральные тепловые пункты круглогодично обеспечивают жителей теплом в отопительный сезон. Основная Задача АСУ ИТП — это круглосуточный контроль и управление подачей теплоносителя с постоянным давлением, поддержание заданной температуры в помещении. Для эффективности обслуживания информация от исполнительных механизмов и датчиков собирается и передается на единый диспетчерский пульт по средствам проводной (кабельный интернет) и беспроводной (сотовой) связи. Это позволяет отслеживать работу оборудования АСУ теплового пункта в режиме реального времени и при необходимости выполнять корректировку рабочих параметров оборудования.

Регуляторы тепла, отопления, теплоснабжения

.

Типы управляющих устройств

Для обеспечения контроля за температурным режимом теплогенератора или потребителя используется один и тот же прибор, оснащенный термодатчиком.

Эти устройства делятся на три категории, которые могут работать как поодиночке, так и в связке:

1. Термостат
   . Это устройство является самым простым регулирующим устройством в системе отопления. Будучи расположенным в здании, он отслеживает изменения температуры воздуха. Когда необходимая температура достигнута, термостат подает сигнал на котел или кран радиатора, вследствие чего происходит остановка нагрева теплоносителя или блокируется подача жидкости в радиатор. Самостоятельная установка термостата не отличается особой сложностью: достаточно посмотреть на фото, где показан схема его подключения и работы, чтобы убедиться в простоте такой конструкции.
2. Регулятор температуры теплоносителя
   . Такой прибор может работать самостоятельно или вместе с термостатом. Конструкция работает за счет термодатчиков, которые установлены внутри отопительного контура. Они постоянно отслеживают изменения температуры в системе и передают эти данные управляющему модулю, который управляет смесительным клапаном контура. При необходимости повышения температуры регулятор может при помощи клапана выполнить эту задачу.
3. Погодозависимая автоматика систем отопления
   . Этот тип устройств можно отнести к категории самых сложных, поскольку такой системе приходится работать не только с контуром отопления, но и с окружающей средой, за счет чего обеспечивается наиболее точный и рациональный контроль температуры.

В базовую конструкцию погодозависимой автоматики входит наружный термометр, тепловой регулятор контура и термостат, расположенный в помещении. Несмотря на высокую стоимость, такая система считается наиболее востребованной, поскольку она способна обеспечить максимальный комфорт, который только можно «выжать» из отопления. Погодозависимая автоматика систем отопления использует сложные программные комплексы, которые и позволяют обеспечить максимальную эффективность и экономичность.

Управление погодозависимой автоматикой можно осуществлять как с ее собственного пульта, так и дистанционно, установив необходимое программное обеспечение на смартфон или планшет (детальнее: «

Как выбрать дистанционное управление отоплением – характеристики, возможности

«). В таком случае регулировать температуру в доме можно, находясь на удалении от него.

Заключение

Автоматика для котлов отопления стоит дорого, но сразу же после установки эти устройства начнут экономить топливо, что скажется на экономическом положении через некоторое время. К тому же, именно автоматическая система управления температурой позволяет обеспечить максимальный комфорт в доме.

Энергоэффективность погодное регулирование систем отопления. 20.11.2017 1000

Погодное регулирование систем отопления Радиаторы отопления – самые обыденные приборы для большинства российских городов. По ним в дом приходит тепло. Мы их замечаем только когда в комнате холодно или жарко. Между тем, работа системы отопления в наших домах связана не только с температурой и влажностью в среде нашего обитания, она влияет и на наш бюджет. Система центрального отопления Принципиально центральное отопление домов устроено очень просто. Существует котёл, который греет теплоноситель, циркулирующий через радиаторы отопления в доме. Они нагревают воздух, теплоноситель при этом остывает и возвращается в котёл для нагрева. Система разделена на несколько контуров циркуляции. Движение теплоносителя обеспечивают насосы. Наиболее распространённый теплоноситель – вода. Описанная схема проста и понятна любому. Но для большого количества потребителей она не может быть эффективной:

Для того, чтобы в помещениях создавалась требуемая комфортная температура в городских тепловых сетях и индивидуальных контурах применяются средства регулирования. Они состоят из циркуляционных насосов, датчиков нагрева воды и воздуха, регулируемых клапанов и смесителей

Однако, кроме перечисленных воздействий, на работу средств обогрева значительно влияют погодные условия: температура и влажность окружающего воздуха, ветровая нагрузка. Стереотипы и заблуждения Не вдаваясь в подробности действия различных факторов на качество решения задачи обеспечения тепла в среде обитания человека, трудно представить себе важность их влияния. Поэтому в непрофессиональной среде существует целый ряд распространённых сложившихся стереотипов и не совсем правильных мнений:

Сложности регулирования и управления Структура автоматического управления и регулирования тепловых потоков в современных средствах обогрева домов довольно сложна

Сети прокладываются с учётом количества и видов потребителей, они могут быть открытыми – с отбором горячей воды из системы или закрытыми – с циркуляцией теплоносителя только для отопительных приборов. Встречаются многоконтурные системы, в которых носитель тепла с различной температурой передаёт энергию другому носителю через теплообменник. Однако, даже в самой простой системе автоматизация управления УУТЭ связана с необходимостью решения ряда технических задач:

Как ни странно, фактор инертности системы при изменяющихся параметрах теплоотдачи – наиболее значимая причина перерасходов темповой энергии. При этом установка УУТЭ вместо обыкновенного счётчика не решает задачу энергоэффективного управления количеством тепла, если не учитываются погодные факторы. Современные возможности в энергоэффективности Существующие технические средства позволяют экономить 25-35% потребляемой тепловой энергии за счёт квалифицированного управления температурой и скоростью циркуляции рабочего тела с учётом погодных факторов. Основные элементы, позволяющие учитывать изменения погоды:

Для контроля параметров и установления эффективных режимов требуется большое число элементов автоматики. Такое количество может показаться слишком дорогостоящим. Однако, современная промышленность выпускает все требуемые приборы и механизмы в виде серийных изделий. Опыт применения элементов контроля параметров отопления, учитывающих погодные условия показывает быструю окупаемость вложенных средств. Показания счётчика потребляемой тепловой энергии снизят расходы сразу после установки. Затраты на приобретение комплекса окупятся уже в первый год его эксплуатации при условии компетентной установки и настройки. Некоторые важные аспекты применения УУТЭ и приборов учёта Общедомовой прибор учёта, установленный в системе центрального отопления только регистрирует количество энергии, потребляемой жилищным объектом. Приборы учёта экономят затраты собственников жилья только калькуляцией калорий, не снижая самого объёма расходуемых ресурсов. Для полноценной экономии и построения энергоэффективного потребления одним из наиболее значимых аспектов является способность регулирования параметров центрального отопления с учётом погодных факторов окружающей среды. Такие системы несколько дороже более простых аналогов. Но они окупаются быстрее, обеспечивая более высокую эффективность использования ресурсов. У компании АНК групп большой опыт внедрения погодного регулирования на различных объектах, мы уверены, что сможем Вам помочь, быстро и качественно произвести данные работы.

Функции системы регулирования теплопотребления

Функции системы регулирования теплопотребления:

1) преобразование параметров теплоносителя (давление и температура), поступающих из тепловой сети до значений требуемых внутри здания;

2) обеспечение циркуляции теплоносителя в системе отопления (далее — СО);

3) защита систем отопления и ГВС от гидроударов и от сверхдопустимых температурных значений;

4) управление температурой подачи теплоносителя с учетом наружной температуры, дневных и ночных изменений температуры;

5) управление температурой в обратном трубопроводе (ограничение температуры теплоносителя, возвращаемого в теплосеть);

6) приготовление теплоносителя для нужд ГВС, в том числе для поддержания температуры ГВС в пределах санитарных норм;

7) обеспечение циркуляции теплоносителя в сетях потребителей с целью предотвращения непроизводительного сброса недостаточно горячей воды.

Получите полное описание:

Погодное управление отопления

Наскучило больше платить? Существует выход!

Система погодного регулирования теплоснабжения дает возможность экономить до 35% расхода энергии тепла. Если предусмотреть, что многоквартирный дом (управляющая компания, ЖСК, ТСЖ) платят за теплоснабжение в отопительный период около 1 миллиона рублей в течении месяца, то экономию жильцы почувствуют уже через четыре недели!
