Утепление окон по шведской технологии

Этапы проведения работ

Если инструмент и материалы имеются в наличии, можно приступать к делу. Вот как выглядит последовательность действий при ремонте окна:

Подготовка

Створки снимаются, после чего проверяют состояние всех элементов окна. При необходимости нужно выполнить реконструкцию: зашпаклевать выбоины, зачистить подгнившие места и также обработать их шпаклевкой

Особое внимание следует обратить на петли

Как на раме, так и на створках они должны держаться прочно. Разболтанный крепеж следует затянуть. Если это невозможно, к примеру, из-за подгнившей древесины, петлю следует переместить на неповрежденный участок.

Если старая краска на окне облупилась, ее нужно удалить и окрасить всю конструкцию заново. С деревянных поверхностей лакокрасочное покрытие очень легко снимать при помощи строительного фена и какого-нибудь металлического скребка. При нагревании феном краска пузырится и отстает от древесины.

Состав оконного блока с утеплением по шведской технологии

Данный эффект обусловлен значительной разницей в теплопроводности древесины и краски. Удалить таким же способом лакокрасочное покрытие с бетонной стены или металлического изделия не получится.

Перед нанесением свежей краски элементы окна обрабатываются наждачной бумагой (сперва крупной, затем мелкой) и проолифить.

Выполнение паза и монтаж утеплителя

Перед этой операцией со створок следует снять остекление. Стекла удерживаются штапиками, которые прибиты гвоздями.

Резать паз в створке лучше на улице, так как этот процесс сопровождается образованием большого объема древесной стружки и пыли. Фрезеры, которыми пользуются шведские мастера, оснащены пылесосами, мы же просто выберемся на свежий воздух, чтобы не мусорить в доме.

Выполнение пазов

Паз, как уже говорилось, следует выполнять в углу между торцевой поверхностью створки и имеющейся на ней планкой, которая при закрывании прилегает к раме (она перекрывает зазор между рамой и закрытой створкой). При этом ось поперечного сечения паза должна располагаться под углом в 45 градусов к каждой из прилегающих поверхностей. Ширина паза составляет 3 мм, глубина – 4 мм.

Не следует дорезать паз до самой петли – он должен оканчиваться примерно в 15 мм от нее.

Когда створка будет прорезана по всему периметру, можно приступать к установке шнура. Он, как было сказано, запрессовывается посредством роликового инструмента.

При монтаже важно двигать ролик не только в прямом, но и обратном направлении. Это позволит избежать натяжения шнура и продлить таким способом срок его службы

Посадка стекол на силикон

Перед установкой стекол в створки посадочные места под них следует ошкурить до гладкого состояния и промазать силиконовым герметиком.
Все остальное делается, как обычно – стекла устанавливаются на место и фиксируются штапиками.

Если герметик случайно оказался на стекле, не торопитесь стирать его.

Подождите, пока смесь высохнет и полимеризуется, после чего ее можно будет соскоблить лезвием.

Этап последний – примерочный

Остается навесить створки на петли и проверить, насколько хорошо они закрываются. При необходимости нужно будет переустановить защелки. Медленно проведите ладонью вдоль уплотнителя (при закрытой створке), чтобы убедиться, что сквозняков больше нет.

Как обустроен шведский дом

Пока на заводе происходит изготовление стального каркаса, на участке уже заливается фундамент, и к тому времени, как будет сделана доставка всех элементов, фундамент будет полностью готов. Чтобы купить такой дом совершенно нет необходимости ехать в Швецию. Его можно заказать в компании, занимающейся строительством жилья в шведском стиле.

Каркас дома

Так как каркас очень легкий, то и нагрузка всей конструкции не превышает 117 кг/м2 фундамента, а это значит, что фундамент не должен быть очень мощным, то есть на этом можно достаточно сэкономить.

Для отделки внешних стен может быть использован облицовочный камень или кирпич, евровагонка, штукатурка и т. д. Внутри дома стены обычно покрываются гипсокартонными панелями, которые также являются утепляющим материалом. А отделку внутри помещений можно сделать по своему вкусу: покраска, обои, штукатурка. Это не повлияет на цены.

Устройство кровли

Кровля может иметь любую форму, которую только можно собирать из деревянных стропил. После этого на нее делается укладка гидроизоляционных материалов, устраивается теплоизоляция и пароизоляция. Эти материалы не придется отдельно покупать будущему владельцу, они входят в стоимость строительства. Так как зима в российских регионах, особенно в Сибири и на севере достаточно снежная, то кровля рассчитана так, что снеговая нагрузка на 1 кв. м составляет 200 кг.

Схема монтажа кровлия для шведского дома

Другие конструкции

При изготовлении конструкционных деталей на заводе все коммуникационные выходы сделаны заранее и рассчитаны на проведение внутри стен или под полом, то есть коммуникации остаются под обшивкой. Достаточно только проложить и подсоединить их. Такой стиль прокладки очень удобен и безопасен. Все поверхности получаются идеальными и не требуют дополнительного выравнивания, потому что для их сборки применяются калиброванные деревянные доски, за счет этого стыковые углы также получаются ровные и чистые. Этим шведский дом отличается от других каркасных сооружений.

Отделка и прокладка инженерных коммуникаций

Одной из отличительных черт домов в шведском стиле является чистовая отделка и возможность перехода на автономную работу всех коммуникаций.

Все рассчитано так, что тепло, энергия, водоснабжение и канализация не зависят от централизованных сетей. Такое инженерное решение является очень значимым для России, так как перебои с подачей электричества, газа, воды довольно часты.

Чтобы дом был полностью готов к въезду, монтаж и подключение сантехнической, бытовой и кухонной техники производится высококвалифицированными мастерами. Все ниши, встроенные шкафы и мебель монтируются на стадии отделки дома. Остается только привезти мебель, расставить по местам и жить. Не придется делать дополнительную отделку, вносить изменения. Даже антенный и телефонный выводы уже сделаны. Остается только установить аппарат и антенну.

Подготовка окна и подгонка створок рамы

Подгонки створок с использованием электрического рубанка

Прежде чем приступить к описанию основных этапов шведского способа утепления, определимся, что описываемый нами процесс будет справедлив для утепления деревянных окон.

Только при устранении серьезных неисправностей, можно приступать к выполнению дальнейших этапов по утеплению окон.

После визуального осмотра, производится демонтаж оконных створок. Для этого откручиваются болты крепления движущихся элементов. Далее, с использованием отвертки, снимается необходимое количество петель.

Демонтированные створки следует тщательно очистить от старой краски и загрязнений – для этого можно использовать крупнозернистую наждачную бумагу или стамеску.

Для подгонки створок и оконной рамы используется электрический или обычный рубанок. Это делается для того, чтобы исключить возможные перекосы, образование “мостиков холода” и достижения наиболее плотного прилегания конструкций друг к другу.

После подгонки, подготовленные элементы прикладывают к раме, тем самым имитируя закрытое состояние и проверяют плотность прилегания к конструкции. При необходимости действия повторяют, для достижения лучшей герметичности.

Чем утеплить свое деревянное окно

Когда мы говорили про , то упоминали, что существует по крайней мере три типа материалов для этих целей, а именно:

EPDM. Сорт этилен-пропиленового каучука. Материал отлично держит низкие температуры не боится света и озона. Недостаток в том, что швы нельзя сваривать.
TPE (ТЭП) является подвидом термопластичных эластомеров. Их минус в том, что низкие температуры просто превращают материал в твердое тело. Кроме того TPE плохо переносит воздействие солнечного света. Фактически это материал для стран с мягким климатом.
Силиконовые герметики применяются на территории нашей страны пока что весьма редко.

Так вот! Прежде, чем примерять на себя профиль уплотнителя, нужно посмотреть, из чего он сделан. В сфере деревянных рам очень часто встречается SEBS (стирол-этилен-бутилен-стирольный каучук). В нем имеются и свойства термопластичных эластомеров, это прежде всего простота переработки, и EPDM, заключающиеся в том, что материал устойчив к излучению солнца и действию озона. Но каждый кулик хвалит свое болото. А где же правда. Начнем с куликов.

Завод Максипласт утверждает, что за уплотнителями SEBS будущее. Это большой срок службы, хорошие показатели температурных режимов (держит мороз до 60-ти градусов). А нам не так давно приходилось читать, что холодная зима 2006 года стала настоящим поводом для возникновения лавины гневных рекламаций по поводу того, что уплотнители пластиковых окон на основе TPE не держат холод. Уже при минус 40 градусах они подвергаются необратимым деформациям, что приводит к образованию по периметру створок щелей. Так стоит ли покупать SEBS?

Уплотнитель профиля

Смотрим дальше. Имеется ГОСТ 30778, в котором устанавливаются требования для оконных уплотнителей. В приложении А, например, на первом эскизе мы видим образчики для окон ПВХ, где смутно узнаем резинки для KBE и Rehau. Учитывая, что ГОСТ датируется 2001 годом, не так уж и плохо. Дальше больше. Чуть ниже приводятся эскизы уплотнителей для ПВХ, отличающиеся от тех, что ставят дилеры пластиковых окон. Но! В продаже такие все же найти можно. Наконец, третьим номером идут утеплители для деревянных окон, но это опять же не шведская технология. Тем не менее взять на заметку стоит.

Что нам нужно из этого понять? Далеко не каждый профиль уплотнителя предназначен для утепления окон по шведской технологии. И учитывая то, сколько сейчас развелось магазинов, полезно иметь под рукой некую информацию для справки. В общем не будем ходить вокруг да около… Шведская технология это то, что нашими стандартами пока что никак не регламентируется. Если не верите зайдите на сайт, где продается лента EuroStrip и все поймете. Тот ресурс, который попался на глаза нам, сообщил, что профиль сравнительно дешевый, годится для деревянных окон, очень удачно сделан из EPDM (тот сорт, который рекомендуется брать для пластиковых окон) и… выполнен согласно эскизу 2 приложения А по ГОСТ 30778. То есть по всем признакам это утеплитель для ПВХ окон (и согласно стандарту, и согласно материалу), но применять его советуют для рам деревянных.

Вот такие вот пироги. В общем это Еврострип напоминает мужской и женский (Марс и Венера) знаки одновременно и явно монтируется в паз. Это как раз тот случай, который мы имели в виду, когда говорили, что у мастера имеются широкие возможности, но так же просто и ошибиться в выборе правильного решения. Как сделать паз? Учитывая ширину гребня 3,5 мм вполне подходит диск обычной болгарки. Главное, чтобы этот зверь мощностью 2 кВт не покатил по раме вдоль.

Но это далеко не все, что можно найти в продаже. ГОСТ регламентирует выпуск и применение лишь, так сказать, пазовых уплотнителей. В продаже же попадается множество самоклеящихся модификаций. Это прежде всего профили:

D на самом деле напоминает латинскую заглавную букву. На прямой стороне имеется клеящий слой, прикрытый антиадгезионной пленкой.
P напоминает предыдущий профиль с тем отличием, что плоская сторона продолжается примерно еще на одну высоту буквы. Получается, что линия с клеем намного толще.
Сдвоенный D представляет собой два первых варианта на одной подложке. При желании можно разделить его в продольном направлении и пользоваться как обычным.
E профиль фактически положен на торец. На плоскую сторону нанесен клей.

Видите? Это только часть профилей, и редкий из них в точности повторяет другой.

№9. Теплосберегающая пленка для деревянного окна

Этот способ направлен на повышение теплоизоляционных качеств стекла, но сегодня теплосберегающую пленку также клеят и на деревянную раму. Работает она подобно энергосберегающим стелопакетам, т.е. пропускает в квартиру дневной свет, но не выпускает тепло. Делают такую пленку на основе полиэстера, а уникальные свойства отражать тепловое излучение она получает благодаря металлическому напылению. Это прозрачный материал, который не нарушает оптических свойств оконного стекла, выдерживает воздействие моющих средств, обладает высокой прочностью и делает окно безопасным, ведь в случае повреждения стекла все кусочки останутся на пленке.

Процесс монтажа пленки несложный, но требует аккуратности, ведь важно наклеить ее ровно, без пузырьков, металлизированной стороной наружу. Лучше всего работать в перчатках, чтобы не оставить на поверхности жирных следов

Теплоизоляционная пленка способна сделать окно более «теплым», но не может использоваться в качестве самостоятельного утеплителя.

Особенности шведского уплотнителя

Шведский уплотнитель имеет пять типоразмеров (в мм): 5, 6, 8, 10, 12. Это дает возможность подобрать их к каждому конкретному окну в зависимости от величины щели. В результате обеспечивается полная герметичность створок.Уплотнитель является трубчатым, он изготовлен из силиконовой резины.

Основные характеристики силиконового уплотнителя:

не боится температурных перепадов и сохраняет свои качества в диапазоне температур от минус 65°С до плюс 125°С;
проявляет устойчивость к ультрафиолетовым лучам;
выдерживает высокую влажность;
химически инертен к растворителям, а также акриловым и алкидным краскам – не будет проблем с окрашиванием окон;
силикон является мягким, эластичным материалом, который очень сильно ужимается;
подходит к любым, даже самым неравномерным щелям.

Как подготовится к утеплению

Прежде чем приступить к утеплению, необходимо тщательно проанализировать ситуацию. В первую очередь следует осмотреть оконную раму на наличие механических дефектов, и если они имеются их нужно устранить.

Проверка функциональности окна проводится таким образом:

Сначала следует просто внимательно осмотреть конструкцию Потом (при обнаружении сколов и прогнивших частей) необходимо покрасить поврежденные участки и если необходимо замазать шпатлевкой. Крайне важно чтобы конструкция легко закрывалась и открывалась Это значит, что внимание уделяется и петлям. Если они заржавели, рекомендуется их заменить. После этого каждое окно нужно проверить, как оно закрывается В этом случае можно выяснить имеются ли перекосы у конструкции и зазоры. Следующим этапом идет осмотр стекол

Соответственно если имеются трещины, то следует их поменять. Последнее подготовительное действие – проверка функциональности фурнитуры.

После этого можно приступить к процессу герметизации стекол. Для начала необходимо сделать точный расчет расхода утеплителя

Затем следует обратить внимание на качество прижимного механизма, и если при закрытии появляются щели, их можно залить силиконовым герметиком

Если герметизация выполнена качественно, эффект от проведенной работы станет максимально продуктивным.

Следующим процессом является разметка для выпиливания паза.

Как только разметка выполнена, начинается самое ответственное мероприятие по выпиливанию канавки фрезой. Если створки снять и положить на горизонтальную поверхность, можно значительно облегчить себе работу и выполнить ее более качественно.

У паза угол должен быть строго 45 градусов и прежде чем крепится теплоизоляция, вся рабочая поверхность должна быть максимально тщательно очищена от инородных предметов в виде стружки и пыли.

У каждого утеплителя, как известно свой принцип установки. В этом случае сам канатик необходимо запрессовывать в выпиленный паз. Делать это следует не в ручную, а при помощи специального ролика, приобрести который можно в том же магазине где и сам утеплитель.

После того весь канатик запрессован, можно считать что работа выполнена. После этого следует визуально все проверить и установить створки на место.

Инструмент и приспособления

В процессе проведения утепления шведским трубчатым теплоизолятором мастеру на разных этапах работ понадобится следующий инструмент:

Строительный фрезер, для создания пазов.
Мебельный степлер с крупными скобами.
Шуруповерт или отвертки, подходящих для работы с крепежом.
Ролик-ходунок с ручкой, для заправки изолятора в пазы.
Плоскогубцы.
Канцелярский нож или большие строительные ножницы.

Также мастеру нужна рабочая одежда и обувь, ветошь, а также промышленный пылесос для уборки грязи и пыли

Владельцу помещения не нужно беспокоиться про инструмент и расходные материалы, если для работ он приглашает мастеров местной строительной компании. Строители имеют все необходимое для работы, а, если что-то нужно приобрести дополнительно, то они всегда предоставляют прайс.

Способы утепления деревянных окон

Деревянные окна можно утеплять разными способами. Среди них как традиционные, проверенные веками, так и основанные на использовании современных материалов и технологий. Все они позволяют провести утепление деревянных окон своими руками.

Герметик

Наиболее эффективно применение герметика для герметизации щелей между стеклом и рамой. Раньше для этого использовалась замазка, высыхающая и выкрашивающаяся со временем, ее приходилось заменять раз в несколько лет. Силиконовый герметик достаточно нанести один раз на весь срок службы окна.

Герметик – способ утепления деревянных окон

Последовательность действий следующая:

осторожно поддеть и извлечь штапик, прижимающий стекло к раме; вынуть стекло, пользуясь защитными перчатками; очистить место установки стекла от грязи и пыли, тщательно обезжирить бытовым органическим растворителем; нанести герметик тонким слоем; аккуратно поставить стекло на место, снять излишки выдавившегося герметика; прибить штапик на место, еще раз удалить излишки герметика.

Иногда герметик используют для уплотнения щели между рамой и оконным блоком. Поступать так можно только в крайнем случае, поскольку рама при этом накрепко приклеится к оконному блоку, и при необходимости окно будет не открыть.

Теплоизоляционная пленка

Прогрессивная технология утепления деревянных окон использует тонкую полимерную пленку с металлизированным слоем. Она пропускает лучи видимой части спектра, но отражает инфракрасное излучение, уносящее тепло. Такая пленка, наклеенная на внутреннее стекло, существенно снижает потери тепла. Пленку смачивают из пульверизатора теплой водой, прижимают металлизированной стороной к стеклу и разглаживают, давая пузырькам воздуха выйти.

Эффективно действует такая пленка только на стекле, наклеивать ее на раму и откосы большого смысла не имеет. Этот метод также не спасает от щелей и сквозняков – с ними придется бороться другими путями.

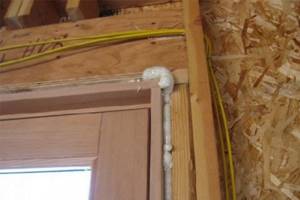

Монтажная пена

Строительная пена способна проникать в мельчайшие трещины и щели и, расширяясь, заполнять и герметизировать их. Все неплотности между рамой, подоконником и оконным проемом можно ликвидировать за несколько минут. Рекомендуется следующий порядок действий:

очистить и обезжирить внутреннюю поверхность проема;
вырезать заготовки из гипсокартона или сэндвич-панели по размеру внутренних откосов окна;
нанести монтажную пену в щели и по периметру заготовок и прижать их к местам установки;
после высыхания излишки пены срезать ножом, откосы загрунтовать и окрасить.

Пена также непригодна для утепления щели между рамой и оконным блоком, поскольку его невозможно будет открыть.

Бумага

Проверенный бюджетный способ утепления старых деревянных окон. Бумагу от старых газет измельчают и замачивают в теплой воде. Отжав, добавляют толченую глину и перемешивают до получения однородной густой пасты. Этой замазкой промазывают все щели.

Щели меду рамой и окном проклеивают малярным скотчем или полосками ткани, смоченными в густом мыльном растворе.

Весной временное утепление смывают. Качество утепления, достигаемое таким способом, более чем среднее, зато затраты минимальные.

Вата

Из ваты формируются продолговатые валики, они закладываются между рамой и окном. В узких местах вату подпихивают и уплотняют плоской отверткой, шпателем или столовым ножом. Вату также закладывают между стеклами, там она впитывает влагу и не дает образоваться морозным узорам на стекле.

Вата – один из утеплителей для деревянных окон

Выглядит это все довольно старомодно, но действует достаточно эффективно. Щели поверх ваты также можно заклеить широкой малярной лентой.

Шнур

Принцип утепления окон такой же, как и в двух предыдущих методах. В щель между рамой и окном заталкивают мягкий шнур подходящего сечения. В строительных магазинах Москвы и других городов можно приобрести шнуры из пенополиуретана разных диаметром. Такой шнур легко сминается, а расширяясь, заполняет зазор между рамой и окном. Весной его можно извлечь и отмыть от пыли. Через некоторое время он вернется к первоначальной форме и будет готов к повторному использованию.

Перечисленные способы утеплить окна на зиму своими руками не требуют применения сложного оборудования и инструментов.

Достоинства и недостатки методики

Эффективность утепления данным способом обусловлена тем, что в конструкцию добавляется уплотнитель, выполненный из резины и характеризующийся отличными показателями по снижению теплопотерь в помещении. Это шведский материал, отсюда и название методики. Монтируется он особым способом, из-за чего выполнять ремонт своими руками сложнее.

Шведская технология утепления окон пользуется популярностью, что обусловлено рядом положительных качеств:

Уплотнитель служит долго – около 20 лет. Для сравнения: поролон и простая резина требуют замены спустя несколько сезонов эксплуатации.
Шведский материал не накапливает загрязнения.
Герметичность. Уплотнитель не пропускает ветер, существенно снижает теплопотери.
Улучшаются тепло- и звукоизоляционные свойства.
Благодаря уменьшению интенсивности оттока тепла снижаются затраты на отопление.
Экономия времени и практичность, что обусловлено отсутствием необходимости ежегодно повторять процедуру.
Уплотнитель выдерживает существенные колебания температур: от -50°С до +80°С,
Создание барьера для пыли и других загрязнений, которые часто проникают с улицы в помещение.
Улучшение внешнего вида оконной рамы и створок, т.к. перед установкой шведского уплотнителя производится реставрация дерева.
Нет необходимости в дополнительном утеплении окна.
Снижается риск образования конденсата.
Оконная рама сохраняет способность «дышать».
Если сравнивать шведскую методику с финской, то есть еще одно преимущество: не требуется производить монтаж утеплителя на всех створках (только на внутренних), т.к. окно представляет собой сборную конструкцию (двойные створки скручиваются между собой).

Есть и недостатки у рассматриваемого способа. Если планируется применять шведскую технологию утепления деревянных окон своими руками, то можно столкнуться со сложностями. Речь идет о необходимости использования специального оборудования. Так, для установки резинового уплотнителя нужно сделать паз по периметру створок. В него будет закладываться материал.

Еще одним недостатком является сравнительно высокая стоимость выполнения работ. Кроме того, если допустить ошибки при монтаже или задействовать материал низкого качества, то срок службы сократится, а звуко- и теплоизоляционные свойства ослабнут. По этой причине рекомендуется применять шведскую методику в двух случаях:

нет возможности демонтировать окно и заменить его металлопластиковым;
присутствует уверенность в профессионализме рабочего, который будет реставрировать оконную раму.

Преимущества утепления окон по шведской технологии

Примечание. Работы лучше выполнять при температуре не ниже +5°С, т.к. это нижний предел для герметика, которым зачастую дополнительно герметизируют стекла.

экологичность утепления;

низкая стоимость утепленного окна по сравнению с его заменой на стеклопакет;

отсутствие необходимости в дальнейшем утеплении окна;

сохраняются свойства деревянного окна: привлекательность, способность к вентиляции и т.п.;

отсутствие конденсата, который характерен для стеклопакетов, установленных в пластиковых окнах. Это обусловлено тем, что стекла в стандартной деревянной раме находятся на большем расстоянии друг от друга, нежели в пластиковом окне, что снижает интенсивность теплообмена.

Мастера, который выполняют ремонт окон по шведской технологии, утверждают, что выполнить работу самостоятельно очень сложно. В качестве аргумента озвучивается необходимость обладания профессиональными навыками и инструментом. Но, как свидетельствуют отзывы, ремонт можно выполнить своими силами.

Значит, реализовать шведское утепление окон своими руками вполне возможно. Главное – выбрать качественный уплотнитель и иметь представление о порядке выполнения работ.

Дорого ли обойдется ремонт деревянных рам?

Цены за утепление и подгон окна с шаблонными размерами – 1,5*1,2 (1,3) м – приблизительно 3000-3500 рублей. Сюда включается демонтаж створок, подготовка паза под уплотнитель по периметру при помощи фрезы, помещение туда трубчатого уплотнителя из силикона, если есть необходимость, подгонка створки, проведение герметизации стекол к оконной створке, проема между створок – в случаях, когда переплеты спаренные.

Работы с фурнитурой оплачиваются дополнительно – все от ремонта до смены на новые. Цены на них можно узнать при оформлении заказа работ. Если понадобится ремонт коробки окна, его также надо оплачивать отдельно.

Важно! В случаях с переплетами раздельного вида, которые также называются «сталинские», обычно проводят утепление для внутренних створок, а те, что снаружи, оставляют как есть. Но если заказать такие работы и для наружных створок, цена будет увеличена в два раза.

В прайсах компаний, выполняющих такие работы, обозначена и услуга по окрашиванию. Ее цена для обычного окна составит примерно 6000 рублей.

С такими данными нетрудно подсчитать, в какую сумму выходит полноценный ремонт для одного обычного окна. Общую стоимость вполне можно сопоставить со стоимостью стандартного стеклопакета.

Обычно конструкция из ПВХ, такая же по размеру, включающая в себя двухкамерный стеклопакет, подоконники, отлив, откосы и москитную сетку, вместе с монтажем и демонтажем по стоимости обходится примерно в 15 т.р. Конечно, если вы решились выполнить все нужные операции своими руками, затраты будут совершенно другими.
