Сегодня всем известно, что запасы углеводородов на Земле имеют свой предел. С каждым годом все труднее становится добывать нефть и газ из недр. Кроме того, их сжигание наносит непоправимый ущерб экологии нашей планеты. Несмотря на то, что технологии производства возобновляемой энергии сегодня очень эффективны, государства не спешат отказываться от сжигания топлива. При этом, цены на энергоносители растут с каждым годом, заставляя простых граждан все больше и больше раскошеливаться.

В связи с этим, производство альтернативной энергии сегодня становится не просто чудачеством отдельных любителей, а занятием вполне утилитарным и даже необходимым в некоторых случаях. Сотни тысяч владельцев загородных домов, не только в мире, но в нашей стране, сегодня с удовольствием используют «зеленые» технологии производства электроэнергии. Как добывается альтернативная энергия своими руками: обзор лучших возобновляемых источников электричества можно увидеть далее.

Солнечные коллекторы: тонкости применения

Чтобы понять принцип работы солнечных коллекторов, вспомните летний душ – устанавливаете металлический бак с водой над душевой кабиной и располагаете таким образом, чтобы он максимальное количество времени находился под прямыми солнечными лучами. Нагретую воду используете для купания.

Солнечные коллекторы – это современная вариация летнего душа. Устройства представляют собой систему труб, по которым циркулирует вода. Для лучшего нагрева жидкости трубы окрашивают в черный цвет, потому как он притягивает солнечные лучи.

Работа системы основана на способности воды к циркуляции при нагреве. Для этого бак теплообменника должен быть установлен выше труб коллектора. При нагревании вода поднимается в верхнюю часть теплообменника. Холодная жидкость опускается в нижнюю часть, где нагревается под солнечными лучами.

Такой принцип работы позволяет обойтись без дополнительного оборудования, сделать эксплуатацию системы экономнее без потери в производительности. И сразу отметим, что сконструировать ее можно самостоятельно. Но лучше отдавать предпочтение промышленному оборудованию, которое будет работать лучше, обеспечивая дом горячей водой круглый год. Цена вопроса в этой ситуации выше, но она полностью окупается во время эксплуатации системы.

На практике солнечные коллекторы часто применяют санатории, отели, базы отдыха, у которых наплыв посетителей приходится на теплое время года. Также они есть в частных домовладениях, где хозяева используют зимой другой способ отопления и подогрева воды.

Электростанция на солнечных батареях

Установка солнечных панелей потребует:

• Накопители, представляющие из себя фотоэлементы.
• АКБ – для накопления заряда.
• Контроллер, который позволит следить за аккумулятором.
• Устройство для преобразования 12 или 24 В тока в 200 В.
• Конструктивные и фиксирующие элементы.

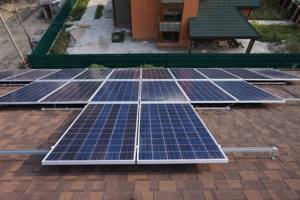

Особенности установки на доме

Следует учесть, что угол наклона должен меняться. Зимой альтернативный солнечный накопитель следует переводить в положение с большим углом к горизонту. Делается это для того, чтобы на солнечном коллекторе не скапливался снег. Иначе это приведет к резкому уменьшению эффективности.

Выбирать следует участок крыши дома, которая обращена на южную, восточную или юго-восточную стороны света.

Солнечные коллекторы для нагрева воды

Для получения горячей воды и отопления в частном доме используют альтернативный коллектор, работающий от солнечного тепла. Принцип работы и устройство конструкции:

1. Короб. Металлический прослужит дольше. Выполненный из плит ОСБ, ДВП, ДСП – более дешевый вариант, но его эксплуатации будет менее длительная. Для увеличения срока службы пропитывают плиту специальными септиками и лаками.
2. На дно короба укладывается минеральная вата или пенопласт – они служат теплоизоляторами и предотвращают теплопотери.
3. На плиту укладываются плотными рядами трубы. Лучший материал медь – обладает высокой теплопроводностью. Допускаются металлопластиковые варианты, но их энергоэффективность будет на 20% меньше медных.
4. Входная часть и выходная снабжаются фиттингами. Они обеспечивают подключение к коммуникациям водоснабжения дома.
5. Сверху короб закрывается стеклом. Можно также использовать акриловый материал или монолитный поликарбонат. Важный момент – поверхность должна быть не гладкой, а рифленой, для лучшего процесса нагрева. Солярное стекло обладает способностью устранять потери тепла. Оно обеспечивает меньшие энергопотери.

Далее вся альтернативная конструкция подключается к источнику воды, который будет циркулировать внутри помещения.

Виды альтернативного электричества

Всегда перед потребителем стоит выбор, основанный на вопросе, что лучше? И в этом плане подразумевается, во-первых, затраты на приобретение нового вида источника электричества, во-вторых, как долго этот прибор будет работать. То есть, будет ли это выгодно, окупится ли вся затея, а если окупится, то через какой промежуток времени? Скажем так, экономию денежных средств еще никто не отменял.

Как видите, вопросов и проблем и здесь хватает, потому что электричество своими руками – дело не только серьезное, но и достаточно затратное.

Электрогенератор

Начнем именно с этой установки, как с самой простой. Простота ее заключается в том, что вам необходимо приобрести электрогенератор, установить его в надежном закрытом помещении, которое будет соответствовать правилам пожарной безопасности. Далее, проводите подключение электрической сети частного дома к нему, заливаете жидкое топливо (бензин или солярку) и включаете. После чего в вашем доме появляется электричество, которое зависит лишь от наличия топлива в баке генератора. Если продумать автоматическую систему подачи топлива, то вы получаете маленькую тепловую электростанцию, которая от вас будет требовать минимального присутствия.

К тому же электрогенераторы – это надежные и удобные установки, которые работают практически вечно, если правильно их эксплуатировать. Но тут есть один момент. В настоящее время на рынке присутствует два вида генераторов:

Какой лучше? Скажем так, если вам требуется альтернативный источник энергии, который будет эксплуатироваться постоянно, тогда выбирайте дизельный. Если для временного использования, тогда бензиновый. И это еще не все. Дизельный электрогенератор имеет большие габаритные размеры, по сравнению с бензиновым, он сильно шумит при работе и выделяет огромное количество дыма и выхлопных газов. Плюс ко всему он дороже.

Появились недавно на рынке газовые генераторы, которые могут работать и от природного газа, и от сжиженного. Неплохой вариант, экологичный, не требующий специального помещения для установки. Можно к одному генератору подключить, к примеру, сразу несколько газовых баллонов, которые в автоматическом режиме будут подключаться к установке.

Альтернатива углеводородному топливу

Среди трех видов электрогенераторов газовый самый лучший и эффективный. Но стоимость топлива (жидкого или газообразного) – удовольствие не из дешевых, поэтому стоит задуматься над тем, что самостоятельно вырабатывать топливо, вкладывая в него минимум денежных средств. К примеру, биогаз, который можно получить из биомассы.

Кстати, альтернативные виды энергии, которые сегодня называются биологическими, могут заменить практически все альтернативные источники электроэнергии. К примеру:

• Биогаз получается при помощи брожения навоза, птичьего помета, сельскохозяйственных отходов и так далее. Главное – установить оборудование, которое используется для улавливания метана.
• Из мусора, к примеру, на свалках, добывается так называемый целлюлозный эталон. Или как его называют специалисты, свалочный газ.

Внимание! Ученые уже подсчитали, что если перерабатывать все свалки мира, то можно получить до 84 миллиардов литров свалочного топлива, которое можно использовать для получения электроэнергии. ИБГУ-1 — установка для получения биогаза

• Из сои и рапса, а точнее, из их семян, вырабатываются жиры, из которых можно получить биосолярку.
• Из свеклы, сахарного тростника, кукурузы можно изготавливать биоэталон (биобензин).
• Ученые доказали, что с помощью обычных водорослей можно аккумулировать солнечную энергию.

То есть, существует большой ряд научных разработок, которые выдают альтернативные виды энергии. И многие из них уже получили практическое применение. К примеру, установка ИБГУ-1, с помощью которой из навоза можно получить в сутки до двенадцати кубометров биогаза. Отечественные фермеры по достоинству оценили труд ученых, поэтому это оборудование раскупается быстро.

Устройство и использование ветрогенераторов

Энергию ветра использовали еще наши предки. С тех далеких времен, в принципе, ничего не изменилось.

Отличие состоит лишь в том, что жернова мельницы заменены генератором и приводом, обеспечивающими преобразование механической энергии лопастей в электрическую энергию.

Галерея изображений

Фото из

Шаг 1: Подбор деталей для изготовления ветрогенератора

Шаг 2: Извлечение двигателя и патрона из ненужной дрели

Шаг 3: Детали для устройства крепежного узла ветрогенератора

Шаг 4: Установка крепежного узла в собранном виде

Шаг 5: Установка подшипника с внутренней стороны пластины

Шаг 6: Сборка ветрогенератора и установка на площадкуСборка ветрогенератора и установка на площадку

Шаг 7: Крепление лопастей ветрогенератора к пластине

Шаг 8: Небольшой самодельный ветрогенераторНебольшой самодельный ветрогенератор

Установка ветрогенератора считается экономически выгодной, если среднегодовая скорость ветра превышает 6 м/с.

Монтаж лучше всего производить на возвышенностях и равнинах, идеальными местами считаются побережья рек и крупных водоемов вдали от различных инженерных коммуникаций.

Классификация ветряных генераторов

Классификация ветряных генераторов зависит от следующих основных параметров:

• В зависимости от размещения оси могут быть вертикальные вертяки и горизонтальные. Горизонтальная конструкция предусматривает возможность автоповорота основной части для поиска ветра. Основное оборудование вертикального ветрогенератора расположено на земле, поэтому его легче обслуживать, при этом КПД вертикально расположенных лопастей ниже.
• В зависимости от количества лопастей различают одно-, двух-, трех- и многолопастные ветряные генераторы. Многолопастные ветрогенераторы используют при малой скорости воздушного потока, применяются редко из-за необходимости установки редуктора.
• В зависимости от материала, используемого для изготовления лопастей, лопасти могут быть парусными и жесткими. Лопасти парусного типа просты в изготовлении и монтаже, но требуют частой замены, так как быстро выходят из строя под воздействием резких порывов ветра.
• В зависимости от шага винта, различают изменяемый и фиксируемый шаги. При использовании изменяемого шага можно добиться значительного увеличения диапазона рабочих скоростей ветрогенератора, но это приведет к неминуемому усложнению конструкции и увеличению ее массы.

Мощность всех видов приборов, преобразующих энергию ветра в электрический аналог, зависит от площади лопастей.

Устройство ветряного генератора

В любой ветряной установке присутствуют следующие основные элементы:

• Лопасти, вращающиеся под действием ветра и обеспечивающие движение ротора;
• Генератор, который вырабатывает переменный ток;
• Контроллер управления лопастями, отвечает за образование переменного тока в постоянный, который требуется для зарядки аккумуляторов;
• Аккумуляторные батареи, нужны для накопления и выравнивания электрической энергии;
• Инвертор, выполняет обратное превращение постоянного тока в переменный, от которого работают все бытовые приборы;
• Мачта, необходима для подъема лопастей над поверхностью земли до достижения высоты перемещения воздушных масс.

При этом генератор, лопасти, обеспечивающие вращение и мачта считаются основными частями ветрогенератора, а все остальное – дополнительные компоненты, обеспечивающие надежную и автономную работу системы в целом

Тихоходный ветряной генератор из автогенератора

Считается, что данная конструкция является наиболее простой и доступной для самостоятельного изготовления. Она может стать как самостоятельным источником энергии, так и взять на себя часть мощности существующей системы электроснабжения.

При наличии автомобильного генератора и аккумуляторной батареи все остальные части можно изготовить из подручных материалов.

Шаг #1 – изготовление ветрового колеса

Лопасти считаются одной из наиболее важных частей ветрогенератора, так как их конструкцией определяется работа остальных узлов. Для изготовления лопастей могут быть использованы самые разные материалы – ткань, пластик, металл и даже дерево.

Мы изготовим лопасти из канализационной пластиковой трубы. Основные преимущества данного материала – дешевизна, высокая влагоустойчивость, простота обработки.

Работы выполняются в следующем порядке:

1. Производится расчет длины лопасти, при этом диаметр пластиковой трубы должен составлять 1/5 от необходимого метража;
2. С помощью лобзика трубу следует разрезать вдоль на 4 части;
3. Одна часть станет шаблоном для изготовления всех последующих лопастей;
4. После обрезки трубы заусеницы на краях необходимо обработать наждачной бумагой;
5. Вырезанные лопасти необходимо зафиксировать на заранее приготовленном алюминиевом диске с предусмотренным креплением;
6. Также к этому диску после переделки нужно прикрутить генератор.

Учтите, что труба из ПВХ не обладает достаточной прочностью и не сможет противостоять сильным порывам ветра. Для изготовления лопастей лучше всего применять трубу из ПВХ толщиной не менее 4 см.

Далеко не последнюю роль на величину нагрузки оказывает размер лопасти. Поэтому не лишним будет рассмотреть вариант снижения размера лопасти за счет увеличения их количества.

После сборки следует произвести балансировку ветрового колеса. Для этого требуется закрепить его горизонтально на штативе в закрытом помещении. Результатом правильной сборки будет неподвижность колеса.

Если же происходит вращение лопастей, необходимо выполнить их подточку абразивом доя уравновешивания конструкции.

Шаг #2 – изготовление мачты ветрогенератора

Для изготовления мачты можно использовать стальную трубу диаметром 150-200 мм. Минимальная длина мачты должна составлять 7 м. Если на участке есть препятствия для перемещения воздушных масс, то колесо ветрогенератора нужно поднять на высоту, превышающую препятствие не менее, чем на 1 м.

Колышки для закрепления растяжек и саму мачту необходимо забетонировать. В качестве растяжек можно использовать стальной либо оцинкованный трос толщиной 6-8 мм.

Шаг #3 – переоборудование автомобильного генератора

Переделка состоит лишь в перемотке провода статора, а также в изготовлении ротора с неодимовыми магнитами. Для начала нужно высверлить отверстия, необходимые для фиксации магнитов в полюсах ротора.

Установка магнитов выполняется с чередованием полюсов. По завершению работ межмагнитные пустоты нужно заполнить эпоксидной смолой, а сам ротор обернуть бумагой.

При перемотке катушки нужно учесть, что эффективность работы генератора будет зависеть от количества витков. Катушку необходимо мотать по трехфазной схеме в одном направлении.

Готовый генератор нужно испытать, результатом правильно выполненной работы будет показатель в 30 В при 300 оборотах генератора.

Шаг #4- завершение сборки тихоходного ветрогенератора

Поворотная ось генератора выполняется из трубы с насаженными двумя подшипниками, а хвостовая часть вырезается из оцинкованного железа толщиной 1,2 мм.

Перед креплением генератора к мачте необходимо изготовить раму, лучше всего для этого подойдет профильная труба. При выполнении крепления нужно учесть, что минимальное расстояние от мачты до лопасти должно быть больше 0,25 м.

Для работы системы после ветрогенератора нужно установить контроллер заряда, аккумуляторные батареи, а также инвертор.

Емкость батареи определяется мощностью ветрогенератора. Данный показатель зависит от размеров ветряного колеса, количества лопастей и скорости ветра.

Виды альтернативных источников отопления

Для того, чтобы обустроить альтернативное отопление частного дома своими руками, есть несколько вариантов, которые помогут сэкономить немалую сумму денег, расходуя при этом абсолютно возобновляемую энергию.

1. Биотопливо. Этот вариант полностью экологичен за счет использования специальных брикетов и пеллетов, в состав которых входит навоз, растения, сточные воды и прочие природные отходы. Кстати, такое удобрение можно получать и в домашних условиях.

В качестве преобразующего устройства используется котел, подача топлива в который осуществляется автоматически. Чтобы перейти с газового отопления на биотопливное, нет смысла менять всю отопительную систему: просто замените котел и подключите его к системе.

Чтобы самостоятельно организовать эффективную систему отопления на биотопливе, можно также построить камин, который, при соблюдении всех правил монтажа, вполне способен качественно прогреть небольшой частный дом.

2. Солнечная энергия. Преобразование солнечной энергии в тепловую – современный и достаточно экономичный способ обогрева помещения. Такое отопление получается практически бесплатное: все, что от вас потребуется – это купить солнечный коллектор или собрать его самому из комплектующих, которые без труда можно найти в специализированных магазинах. Установка коллектора достаточно проста, поэтому ее можно осуществить самостоятельно. Монтаж коллектора осуществляется на крыше, где устройство будет собирать энергию солнца и передавать ее в мини-котельную, находящуюся внутри дома. Современные солнечные коллекторы эффективны даже в пасмурную погоду.

Этот вариант обогрева частного дома позволит вам бесплатно обогревать дом даже при сильных морозах. Более того, если вы правильно установили коллектор и подсоединили его к внутренним коммуникациям, с помощью энергии солнца можно нагревать воду для бытовых нужд.

3. Энергия земли и воды. Чтобы обустроить такую отопительную систему, вам понадобится установить тепловой насос, для работы которого требуется электроэнергия. В этом случае, можно сэкономить 10-20% денежных затрат, по сравнению с газовым обогревом. Тепловой насос также можно установить самостоятельно, тем более,что по сравнению с газовым оборудованием, он является абсолютно безопасным.

Тепловые насосы могут работать по 2-типам: — вода-вода; — рассол-вода.

Для первого типа необходимо будет пробурить 2 скважины для подъема и 2 — для слива воды, глубиной около 50 м. Все эти работы можно проводить своими силами, но с разрешения госорганов.

Для второго типа понадобится скважина, глубина которой не менее 200 м. В скважине необходимо проложить трубы с раствором. Чтобы в разное время года снизить разницу тепла на выходе, можно вмонтировать теплообменник.

Несмотря на относительную сложность монтажа, такая отопительная система позволит вам получать практически бесплатное тепло, главное – сделать правильные расчеты и учесть все нюансы.

4. Инфракрасное отопление и система «теплый пол». Обогрев с помощью инфракрасных источников тепла можно с легкостью обустроить самостоятельно. Для этого нужно просто купить инфракрасные обогреватели и расставить их в доме. Стоимость их относительно недорогая, к тому же такие устройства могут стать эффектным элементом домашнего декора.

Система теплый пол также может быть вмонтирована своими силами буквально за пару дней. Для этого вам понадобится инфракрасная пленка, которую необходимо уложить сразу под верхним слоем напольного покрытия. Никаких специальных навыков этот процесс не требует, достаточно только снять существующее покрытие, постелить пленку и положить новое покрытие.

Такой альтернативный обогрев частного дома достаточно просто монтируется и позволяет эффективно протопить помещение.

Популярные источники возобновляемой энергии

Еще с древних времен люди использовали в повседневном обиходе механизмы и устройства, действие которых было направлено на превращение в механическую энергию сил природы. Ярким примером тому являются водяные мельницы и ветряки. С появлением электричества наличие генератора позволило механическую энергию превращать в электрическую.

Сегодня значительное количество энергии вырабатывается именно ветряными комплексами и гидроэлектростанциями. Помимо ветра и воды людям доступны такие источники, как биотопливо, энергия земных недр, солнечный свет, энергия гейзеров и вулканов, сила приливов и отливов.

В быту для получения возобновляемой энергии широко используют следующие устройства:

• Солнечные батареи.
• Тепловые насосы.
• Ветрогенераторы.

Высокая стоимость, как самих устройств, так и проведения монтажных работ, останавливает многих людей на пути к получению вроде бы бесплатной энергии. Окупаемость может достигать 15-20 лет, но это не повод лишать себя экономических перспектив. Все эти устройства можно изготовить и установить самостоятельно.

Вариант 4 установка для получения биогаза

Во время анаэробной переработки органических отходов выделяется так называемый биогаз. В результате получается смесь газов, состоящая из метана, углекислоты и сероводорода. Генератор для получения биогаза состоит из:

• герметичного бака;
• шнека для перемешивания органических отходов;
• патрубка для выгрузки отработанной массы отходов;
• горловины для заливки отходов и воды;
• патрубка, по которому поступает полученный газ.

Нередко емкость для переработки отходов устраивают не на поверхности, а в толще грунта. Чтобы не допустить утечки полученного газа, ее делают полностью герметичной. При этом следует помнить о том, что в процессе выделения биогаза давление в емкости постоянно повышается, поэтому газ требуется из емкости регулярно отбирать. Помимо биогаза в результате переработки получается отличное органическое удобрение, полезное для выращивания растений.

К устройству и правилам эксплуатации такого газового генератора предъявляются повышенные требования безопасности, поскольку биогаз опасно вдыхать и он может взорваться. Впрочем, в ряде стран мира, например, в Китае, этот способ получения энергии распространен довольно широко.

Конструкция генератора для получения биогаза очень проста, однако при его эксплуатации следует соблюдать определенную осторожность, поскольку биогаз — опасное для здоровья горючее вещество

Состав и количество биогаза, получаемого из отходов, зависит от субстрата. Больше всего газа получают при использовании жира, зерна, технического глицерина, свежей травы, силоса и т. п. Обычно в бак загружают смесь из отходов животного и растительного происхождения, в которую добавляют некоторое количество воды. В летнее время рекомендуется увеличить влажность массы до 94-96%, а в зимнее время достаточно и 88-90% влаги. Воду, подаваемую в резервуар с отходами, следует подогревать до 35-40 градусов, иначе процессы разложения будут замедлены. Чтобы сохранить тепло, снаружи на бак монтируют слой теплоизоляционного материала.

Мне всегда казалось, что альтернативная энергия — слишком затратна, в плане вложений, но вы смогли меня переубедить. С одной стороны — сложно собрать необходимые приспособления вручную (лично не пробовал, не могу судить). С другой же стороны — если все удастся правильно сделать — альтернативный источник энергии себя в любом случае окупит. Сейчас электричество — стоит не малых денег. Но, думаю, что альтернативную энергию — можно ставить лишь в частном доме, т.к. в городе — службы надзора (не помню наименование) — не очень одобрительно на это посмотрят — возможно, даже, оштрафуют. Сам живу в городе и попробовать подобные штуки нет возможности.

Если совмещать все виды альтернативного получения энергии, то, возможно, это существенно снизит расходы на электроэнергию и даже когда-нибудь окупить свою постройку. Судя по статье, собрать альтернативный источник энергии не так уж и сложно, однако некоторых навыков все-таки требует. Если рассмотреть постановку солнечных батарей на крышу, а к ним в дополнение ветровую установку, то можно получить почти универсальный источник энергии в любую погоду. А если добавить биогаз, то вообще красота будет. Однако все эти способы хороши только для теплого времени года (ну, или осени, когда есть сильный ветер), а вот зимой солнце бывает не часто, ветер тоже. Как быть в этом случае?

Тепловые насосы для отопления

Тепловые насосы являются одним и из наиболее прогрессивных технологических решений в получении альтернативной энергии для вашего дома. Они не только наиболее удобны, но и экологически безопасны. Их эксплуатация позволит существенно снизить расходы, связанные с оплатой на охлаждение и обогрев помещения.

Классификация тепловых насосов

Тепловые насосы классифицирую по количеству контуров, источнику энергии и способу ее получения. В зависимости от конечных потребностей тепловые насосы могут быть:

• Одно-, двух или трехконтурные;
• Одно- или двухконденсаторные;
• С возможностью нагрева или с возможностью нагрева и охлаждения.

По виду источника энергии и способу ее получения различают следующие тепловые насосы:

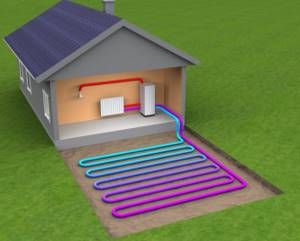

• Грунт – вода. Применяются в умеренном климатическом поясе с равномерным прогревом земли вне зависимости от времени года. Для монтажа используют коллектор либо зонд в зависимости от типа грунта. Для бурения неглубоких скважин не требуется получения разрешительных документов.
• Воздух – вода. Тепло аккумулируется из воздуха и направляется на нагрев воды. Установка будет уместной в климатических зонах с зимней температурой не ниже -15 градусов.
• Вода – вода. Монтаж обусловлен наличием водоемов (озера, реки, грунтовые воды, скважины, отстойники). Эффективность такого теплового насоса является весьма внушительной, что обусловлено высокой температурой источника в холодное время года.
• Вода – воздух. В данной связке в роли источника тепла выступают те же водоемы, но при этом тепло посредством компрессора передается непосредственно воздуху, используемому для обогрева помещений. В данном случае вода не выступает в качестве теплоносителя.
• Грунт – воздух. В данной системе проводником тепла является грунт. Тепло из грунта через компрессор передается воздуху. В роли переносчика энергии применяют незамерзающие жидкости. Данная система считается наиболее универсальной.
• Воздух – воздух. Работа данной системы сходна с работой кондиционера, способного обогревать и охлаждать помещение. Данная система является наиболее дешевой, так как не требует производства земляных работ и прокладки трубопроводов.

При выборе вида источника тепла нужно ориентироваться на геологию участка и возможность беспрепятственного проведения земляных работ, а также на наличие свободной площади. При дефиците свободного места придется отказаться от таких источников тепла, как земля и вода и забирать тепло из воздуха.

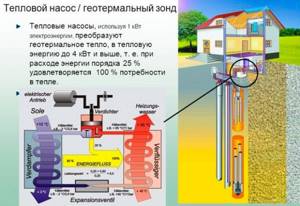

Принцип работы теплового насоса

Принцип работы тепловых насосов основан на использовании цикла Карно, который в результате резкого сжатия теплоносителя обеспечивает повышение температуры. По такому же принципу, но с противоположным эффектом, работает большинство климатических устройств с компрессорными установками (холодильник, морозильная камера, кондиционер).

Главный рабочий цикл, который реализуется в камерах данных агрегатов, полагает обратный эффект – в результате резкого расширения происходит сужение хладагента. Именно поэтому один из наиболее доступных методов изготовления теплового насоса основан на использовании отдельных функциональных узлов, используемых в климатическом оборудовании.

Так, для изготовления теплового насоса может быть использован бытовой холодильник. Его испаритель и конденсатор будут играть роль теплообменников, отбирающих тепловую энергию из среды и направляющие ее непосредствен на нагрев теплоносителя, который циркулирует в системе отопления.

Тепловой насос с узлами от бытовой техники

Работы начинаются с подготовки компрессорной части насоса, функции которой будут отведены соответствующему узлу кондиционера либо холодильника. Данный узел необходимо закрепить с помощью мягкой подвески на одной из стен рабочего помещения там, где это будет удобно.

После этого необходимо изготовить конденсатор. Для этого идеально подойдет бак из нержавеющей стали объемом 100 л. В него необходимо вмонтировать змеевик (можно взять готовую медную трубку от старого кондиционера либо холодильника. Подготовленный бак нужно с помощью болгарки разрезать вдоль на две равные части – это необходимо для установки и закрепления змеевика в теле будущего конденсатора.

После монтажа змеевика в одной из половинок обе части емкости нужно соединить и сварить между собой таким образом, чтобы получился замкнутый бак. Учтите, что при сварке нужно использовать специальный электроды, а еще лучше применять аргоновую сварку, только она может обеспечить максимальное качество шва.

Для изготовления испарителя потребуется герметичный пластиковый бак объемом 75-80 литров, в который нужно будет поместить змеевик из трубы диаметром ¾ дюйма.

На концах трубки необходимо нарезать резьбу для последующего обеспечения соединения с трубопроводом. После завершения сборки и проверки герметизации испаритель следует закрепить на стене рабочего помещения при помощи кронштейнов соответствующего размера.

Завершение сборки лучше доверить специалисту. Если часть сборки можно выполнить самостоятельно, то с пайкой медных труб и закачкой хладагента должен работать профессионал. Сборка основной части насоса заканчивается подключением обогревательных батарей и теплообменника. Нужно отметить, что данная система является маломощной. Поэтому будет лучше, если тепловой насос станет дополнительной частью существующей системы отопления.

Обустройство и подключение внешнего устройства

В качестве источника тепла лучше всего подойдет вода из колодца или скважины. Она никогда не замерзает и даже зимой ее температура редко опускается ниже +12 градусов. Потребуется устройство двух таких скважин. Из одной скважины будет происходить забор воды с последующей подачей в испаритель. Далее отработанная вода будет сбрасываться во вторую скважину. Остается все это подключить к входу в испаритель, к выходу и герметизировать.

В принципе, система готова к эксплуатации, но для ее полной автономности потребуется система автоматики, контролирующая температуру движущегося теплоносителя в отопительных контурах и давление фреона. На первых порах можно обойтись обыкновенным пускателем, но следует учесть, что запуск системы после отключения компрессора можно выполнять через 8-10 минут – это время необходимо для выравнивания давления фреона в системе.

Отопление дома солнечными теплоаккумулирующими коллекторами

Альтернативное отопление при помощи солнечных теплоаккумулирующих панелей будет напрямую зависеть от интенсивности солнечных лучей, которая является разной в различное время года. В ночное время и в пасмурную погоду солнечного излучения не хватает для работы коллекторов.

Для чего используют

Солнечные панели зачастую используются для подогрева воды или для бытовых и хозяйственных нужд. Горячая вода принимает участие в теплообмене в моновалентных накопительных баках. Солнечные панели могут выступать в роли дополнительного источника выработки тепловой энергии для систем подогрева воды и отопления в биовалентных баках накопления.

Типы солнечных коллекторов

Солнечные коллекторы разделяют на два типа:

Если оборудование применять в летнюю пору, то коэффициент производительности обоих видов будет одинаковым. Для зимы рекомендуется использовать вакуумные коллекторы. Они могут работать при температуре до -35 градусов.

Плоские коллекторы способны нагревать воздух до +60 градусов. Вакуумные коллекторы рассчитаны на нагрев до +90. В остальных параметрах приборы схожи.

Коллекторы с вакуумными трубами отлично применяются в виде альтернативного отопления загородного дома. Одновременно приборы могут нагревать воду.

https://youtube.com/watch?v=-oExo23Bhf4

Гидродинамическая водонагревательная установка – еще одна неплохая альтернатива газовому отоплению. Большой известности у нее еще нет, но простота, выгодность использования при отоплении дома делает ее заметной. Кроме воды, установки позволяют подогревать нефть, соленую, грязную воду.

Использование солнечной энергии

Один из самых мощных альтернативных источников энергии для дома — солнечное излучение. Для преобразования солнечной энергии есть два типа установок:

• солнечные батареи вырабатывают электрический ток;
• солнечные коллекторы греют воду.



Не стоит думать что работают установки только не юге и только летом. Хорошо они работают и зимой. В ясную погоду при выпавшем снеге выработка энергии только немного ниже летней. Если в вашем регионе большое количество ясных дней, использовать подобную технологию можно.

Солнечные батареи

Солнечные батареи собирают из фотоэлектрических преобразователей, которые изготавливают на базе минералов, которые под действием солнечного света испускают электроны — вырабатывают электрический ток. Для частного применения используются кремниевые фотопреобразователи. По своей структуре они бывают монокристаллическими (сделаны из одного кристалла) и поликристаллическими (много кристаллов). Монокристаллические имеют более высокий КПД (13-25% в зависимости от качества) и более продолжительный срок службы, но стоят дороже. Поликристаллические вырабатывают меньше электроэнергии (9-15%) и быстрее выходят из строя, но имеют более низкую цену.

Сборка солнечной батареи своими руками несложна. Сначала надо приобрести некоторое количество кремниевых фотоэлементов (количество зависит от требуемой мощности). Чаще всего их покупают на китайских торговых площадках типа АлиЭкспресс. Затем порядок действий прост:

• Сделать каркас (из деревянных планок или металлических уголков). Установить на него подложку. Прозрачную — стекло, оргстекло (монолитный поликарбонат) — если солнечная батарея будет висеть на окне, и непрозрачную (фанера, окрашенная в белый цвет), если устанавливать батарею будете не крыше.
• При помощи алюминиевых проводников соединить элементы в одну батарею (параллельно). Проводники могут быть сразу припаяны к пластинам (стоят чуть дороже) или придется покупать отдельно и затем паять самостоятельно.
• Готовую батарею надо загерметизировать. Заливают ее эпоксидной смолой или проклеивают специальной пленкой EVA. При герметизации необходимо следить чтобы не было пустот — воздушных пузырьков. Они очень сильно снижают производительность батареи, потому выгоняем их тщательно.



Несколько слов о том, почему подложку для солнечной панели (батареи) надо красить в белый цвет. Рабочий диапазон температур кремниевых пластин от — 40°C до +50°C. Работа при более высоких или низких температурах приводит к быстрому выходу элементов из строя. На крыше, летом, в закрытом объеме, температура может быть намного выше +50°C. Потому и необходим белый цвет — чтобы не перегреть кремний.

Солнечные коллекторы

При помощи солнечных коллекторов можно нагревать воду или воздух. Куда направлять нагретую солнцем воду — в краны для горячего водоснабжения или в систему отопления — выбираете вы сами. Только отопление будет низкотемпературным — для теплого пола, то что требуется. Но для того, чтобы температура в доме не зависела от погоды, систему требуется сделать резервируемой, чтобы при необходимости подключался другой источник тепла или котел переходил на другой источник энергии.

Солнечные коллекторы есть трех видов: плоские, трубчатые и воздушные. Наиболее распространенные — трубчатые, но и другие тоже имеют право на существование.

Плоские пластиковые

Две панели — черная и прозрачная — соединены в один корпус. Между ними расположен медный трубопровод в виде змейки. От солнца нижняя темная панель нагревается. от нее греется медь, а от нее — проходящая по лабиринту вода. Такой способ использования альтернативных источников энергии не самый эффективный, но привлекателен тем, что он очень прост в исполнении. Таким образом можно нагревать воду в бассейне. Надо будет только зациклить ее подачу (при помощи циркуляционного насоса). Точно также можно подогревать воду в емкости для летнего душа или использовать ее для бытовых нужд. Недостаток подобных установок — низкая эффективность и производительность. Чтобы нагреть большой объем воды, нужно или много времени, или большое количество плоских коллекторов.

Трубчатые коллекторы

Это стеклянные трубки — вакуумные или коаксиальные — по которым протекает вода. Специальная система позволяет по максимуму концентрировать в трубках тепло, которое передается протекающей через них воде.

В системе обязательно есть накопительная емкость, в которой вода и греется. Циркуляция воды в системе обеспечивается насосом. Такие системы самостоятельно не сделать — стеклянные трубки сделать своими руками проблематично и это — главный недостаток. Вместе с высокой ценой он сдерживает широкое внедрение этого источника энергии для дома. А сама система очень эффективна, на «ура» справляется с нагревом воды для ГВС и вносит приличный вклад в отопление.

Воздушные коллекторы

В нашей стране они встречаются очень редко и зря. Они просты, их легко можно сделать своими руками. Единственный минус — требуется большая площадь: могут занимать всю южную (восточную, юго-восточную) стену. Система очень похожа на плоские коллекторы — черная нижняя панель, прозрачная верхняя, но греют они напрямую воздух, который принудительно (вентилятором) или естественным путем направляется в помещение. Несмотря на кажущуюся несерьезность, таким способом можно на протяжении светового дня греть небольшие помещения, в том числе и технические или подсобные: гаражи, дачи, сараи для живности.

Такой альтернативный источник энергии как солнце, дарит нам свое тепло, но большая его часть уходит «в никуда». Словить небольшую ее долю и использовать для личных нужд — вот задача, которую решают все эти приспособления.

Самостоятельное изготовление солнечных панелей

Солнечные установки – альтернатива традиционному электричеству, которая в готовом виде стоит дорого. При собственноручной сборке можно снизить себестоимость конструкции в 3-4 раза. Перед началом создания солнечной панели нужно понять принцип ее функционала.

Как работает система солнечного электроснабжения

Для представления принципа работы стоит начать с конструкции. Устройство солнечных энергоисточников включает:

• солнечную панель – комплекс узлов преобразования солнечного света в электронный поток;
• АКБ – в системе их несколько, количество зависит от мощности потребителей;
• контроллер заряда – обеспечивает нормальную зарядку АКБ без перезарядки;
• инвертор – трансформирует ток низкого напряжения с батарей в ток высокого напряжения (для дома хватит 3-5 кВт).

Солнечные батареи по отдельности производят токи с низким напряжением (около 18-21 В), чего хватает для зарядки аккумулятора на 12 вольт.

Создание солнечной батареи

Для корпусной части понадобятся деревянные брусья, ДВП, оргстекло и фанера. Дно бокса вырезается из фанеры и вставляется в рамку из брусков 25 мм в толщину. По периметру рамы проделываются отверстия. Для предотвращения перегрева элементов шаг сверления должен составлять 15-20 см.

Из ДВП канцелярским ножом вырезается подложка из ДВП с вентиляционными отверстиями. Их изготавливают по квадратно-гнездовой схеме с отступом на 5 см. Затем:

1. Элементы укладываются верхней частью на подложку и распаиваются.
2. Соединения производятся последовательно, порядово.
3. Готовые ряды присоединяют на шины, проводящие ток.
4. Элементы переворачивают и крепят в посадочном месте силиконом.
5. Проверяют параметры напряжения на выходе. Его диапазон составляет от 18 до 20 В.
6. 2-3 дня производят обкатку батареи для тестирования заряжающей способности.
7. По окончании проверки стыки герметизируют.

Покрасьте и просушите подложку 2 раза.

После проверки функционирования собирают солнечную панель:

1. Выводят контакты входа и выхода наружу.
2. Вырезают крышку из оргстекла и фиксируют ее саморезами на заранее проделанные отверстия.
3. При использовании диодной цепи из 36 диодов с напряжением 12 В с детали снимают краску ацетоном.
4. В пластиковой панели проделываются отверстия, вставляют и распаиваются диоды.

На последнем этапе выполняется монтаж и ориентирование солнечной панели для облегчения доступа обслуживания и эффективности получения энергии.

Правила монтажа солнечной панели

Промышленные модификации могут вращаться самостоятельно. Бытовые устройства необходимо выставлять по нескольким параметрам:

• Удаление от затененных участков – дерево или высокий дом рядом сделают работу прибора неэффективной.
• Ориентир на солнечную сторону. Жители северного полушария ориентируют конструкцию на юг, южного – на север.
• Угол наклона – привязывается к географической широте участка. Летом солнечную панель лучше наклонять на 30 градусов к линии горизонта, зимой – на 70 градусов.
• Наличие доступа для обслуживания – уборки пыли, грязи, налипшего снега.

Энергия солнца — в электричество

Солнечные панели впервые начали делать для космических кораблей. В основе устройства лежит способность фотонов создавать электрический ток. Вариаций конструкции солнечных батарей великое множество и каждый год они совершенствуются. Самостоятельно изготовить солнечную батарею можно двумя способами:

Способ №1. Купить готовые фотоэлементы, собрать из них цепь и накрыть конструкцию прозрачным материалом. Работать нужно предельно осторожно, все элементы очень хрупкие. Каждый фотоэлемент имеет маркировку в вольт-амперах. Посчитать нужное количество элементов для сбора батареи необходимой мощности не составит большой сложности. Последовательность работы такая:

• для изготовления корпуса понадобится лист фанеры. По периметру прибиваются деревянные рейки;
• в листе фанеры сверлятся отверстия для вентиляции;
• внутрь помещается лист ДВП со спаянной цепью фотоэлементов;
• проверяется работоспособность;
• на рейки прикручивается оргстекло.

Фотоэлементы бывают двух видов:

1. Монокристаллические пластины обладают КПД 13% и прослужат четверть века. Безупречно работают только в солнечную погоду.
2. Поликристаллические имеют КПД ниже, их срок службы всего 10 лет, но мощность не падает при облачности. Панель площадью 10 кв. м. способна произвести 1КВт энергии. При размещении на крыше стоит учитывать общий вес конструкции.

Солнечную панель можно использовать с аккумулятором или без него. Днём потреблять энергию солнечной батареи, а ночью — аккумулятора. Либо днём пользоваться солнечной энергией, а ночью — от центральной сети электроснабжения.

Отходы в доходы: биогазовые установки

Все альтернативные источники энергии имеют природное происхождение, но получать двойную выгоду можно только от биогазовых установок. В них перерабатываются отходы жизнедеятельности домашних животных и птицы. В результате получается некоторый объем газа, который после очищения и осушения можно использовать по прямому назначению. Оставшиеся переработанные отходы можно продать или использовать на полях для повышения урожайности — получается очень эффективное и безопасное удобрение.

Из навоза тоже можно получать энергию, только не в чистом виде, а в виде газа

Коротко о технологии

Образование газа происходит при брожении, и участвуют в этом бактерии, живущие в навозе. Для выработки биогаза подходят отходы любого скота и птицы, но оптимален навоз КРС. Его даже добавляют к остальным отходам для «закваски» — в нем содержатся именно нужные для переработки бактерии.

Для создания оптимальных условий необходима анаэробная среда — брожение должно проходить без доступа кислорода. Потому эффективные биореакторы — закрытые емкости. Чтобы процесс шел активнее, необходимо регулярное перемешивание массы. В промышленных установках для этого устанавливаются мешалки с электроприводами, в самодельных биогазовых установках это обычно механические устройства — от простейшей палки до механических мешалок, которые «работают» от силы рук.

Принципиальная схема биогазовых установок

В процессе образования газа из навоза участвуют два типа бактерий: мезофильные и термофильные. Мезофильные активны при температуре от +30°C до +40°C, термофильные — при +42°C до +53°C. Более эффективно работают термофильные бактерии. При идеальных условиях выработка газа с 1 литра полезной площади может достигать 4-4,5 литров газа. Но поддерживать в установке температуру в 50°C очень непросто и затратно, хотя затраты себя оправдывают.

Немного о конструкциях

Самая простая биогазовая установка — это бочка с крышкой и мешалкой. В крышке сделан вывод для подключения шланга, по которому газ поступает в резервуар. От такого объема много газа не получите, но на одну-две газовые горелки его хватит.

Более серьезные объемы можно получить от подземного или надземного бункера. Если речь о подземном бункере, то его делают из железобетона. Стенки от грунта отделяют слоем теплоизоляции, саму емкость можно разделить на несколько отсеков, в которых будет происходить переработка со сдвигом во времени. Так как работают в таких условиях обычно мезофильные культуры, весь процесс занимает от 12 до 30 дней (термофильные перерабатывают за 3 дня), потому сдвиг по времени желателен.

Схема бункерной биогазовой установки

Навоз поступает через бункер загрузки, с противоположной стороны делают люк выгрузки, откуда отбирают переработанное сырье. Заполняется бункер биосмесью не полностью — порядка 15-20% пространства остается свободным — тут скапливается газ. Для его отвода в крышку встраивается трубка, второй конец которой опускается в гидрозатвор — емкость частично заполненную водой. Таким образом газ осушается — в верхней части собирается уже очищенный, он отводится при помощи другой трубки и уже может подавиться к потребителю.

Использовать альтернативные источники энергии может каждый. Владельцам квартир осуществить это сложнее, а вот в частном доме можно хоть все идеи реализовать. Есть уже даже реальные примеры того. Люди обеспечивают полностью потребности свои и немалого хозяйства.

ВЕТРОГЕНЕРАТОР В ЧАСТНОМ ДОМЕ

Стоимость ветроустановки мощностью 1 квт/ч составляет не менее 600 долл. Для монтажа установки альтернативного электропитания, прежде всего, потребуется грамотно выбрать свободное место для мачты генератора. Вокруг вышки должно быть свободное пространство площадью не менее 20 м2.

Можно собрать самодельную конструкцию резервного источника энергии из следующих деталей:

• Автомобильный генератор;
• Воздушный винт 2,5м из фанеры и пластика;
• Стальная двухдюймовая труба;
• Тросовые расчалки.

Цена набора деталей едва превышает 150 долл., поэтому стоимость киловатта энергии, выдаваемой альтернативной системой питания, получится дешевле 3,5 руб. Резервный источник энергии окупится в три месяца.

Что такое альтернативный источник тепла

Так как традиционно дом отапливают газовым котлом, то под альтернативным отоплением дома будем подразумевать любой отопительный прибор, который работает не на газу.

Когда это актуально

1. У вас нет возможности подключиться к газовой сети или это стоит слишком дорого;
2. Вы хотите уменьшить зависимость от газа и иметь страховку в случае сильных морозов или перебоев с его подачей;
3. Для экономии на отоплении. Комбинирование и правильное управление источниками тепла сократит ваши расходы на отопление.

Типы альтернативных источников энергии

Условно, альтернативные источники тепла делятся на два вида:

1. Которые работают в дополнение к котлу. В силу разных причин они не способны полноценно обеспечить здание теплом. Основную отопительную мощность покрывает газовый котел, а другие источники поддерживают его работу в пиковые нагрузки или межсезонье.
2. Которые заменяют газовый котел. Это те источники тепла, которые способны вырабатывать достаточную отопительную мощность, чтобы обогреть здание.

Рассмотрим, какие приборы можно использовать в каждом случае.

БИОТОПЛИВО

Большинство альтернативных источников энергии обладают одним и тем же недостатком – сделать запас тепла или электроэнергии практически невозможно, если не считать сверхбольших теплоаккумуляторов и маломощных литиевых батарей к солнечным панелям.

Большинство владельцев частных домов предпочли бы использовать альтернативный вариант безопасного и простого в использовании биотоплива, которое можно было бы запасти на весь отопительный сезон.

На сегодня используются два варианта альтернативного топлива:

• Биогаз, получаемый непосредственно на территории усадьбы или домовладения;
• Пеллеты, гранулированные продукты переработки угля, торфа, древесины, отходов лесопиления.

Источником сырья для производства пеллет могут быть любые отходы древесины. Небольшой ротационный пресс, который можно легко установить в домашних условиях, превращает мешок измельченной стружки в несколько килограммов пеллет. В результате владелец получает источник альтернативного недорогого топлива, которое можно запасать и сжигать в специальных котлах с автоматической подачей пеллетной массы.

Биогаз представляет собой продукт переработки определенными культурами бактерий органических отходов, смешанных с коровьим и свиным навозом. Сырье загружают в металлическую емкость со свободно плавающей крышей и затирают порошком с бактериями.

На вторые-третьи сутки из бака начинает поступать биогаз, который можно использовать в качестве альтернативного газового топлива вместо метана. Достаточно лишь отрегулировать работу автоматики на газ с меньшей калорийностью.

Удобный, но не самый безопасный источник альтернативной энергии, так как биогаз не имеет запаха и в случае утечки может легко привести к возникновению пожара.

Потомки ветряных мельниц, вырабатывающие киловатты

В устройстве ветряков ничего сложного нет. Не зря наши предки использовали энергию ветра так обыденно. Принципиально ничего не изменилось. Просто вместо жернов мельницы был установлен привод на генератор, который преобразует вращательную энергию лопастей в электричество.

Так выглядят большинство современных ветрогенераторов.

Для изготовления ветрогенератора понадобится: высокая башня, лопасти, генератор и накопительная батарея. Придумать надо и простейшую систему управления и распределения электричества. Рассмотрим один из способов сооружения ветряка самостоятельно

Не будем фокусировать внимание на устройстве башни и лопастей, здесь нет ничего сложного для того, кто хоть что-то смыслит в механике. Остановимся на генераторе

Можно, конечно, приобрести готовый генератор с необходимыми параметрами, но наша задача создать ветряк самостоятельно. Если у вас есть двигатель от старой стиральной машины, и он работает, то дело решено. Нам нужно будет переделать его в генератор. Для этого приобретем неодимовые магниты.

Ротор генератора растачиваем на токарном станке, делая углубления для магнитов. В них на суперклей приклеиваем магниты. Заворачиваем ротор в бумагу, а расстояние между магнитами заливаем эпоксидной смолой. Когда она засохнет – убираем бумагу, а ротор шлифуем наждачкой

Внимание! Чтобы магниты не залипали, их нужно установить с небольшим наклоном. Теперь при вращении ротора, магниты будут образовывать разность потенциалов, которую снимают с помощью клемм

Так приклеиваются магниты на ротор двигателя стиральной машины.

Электростанция на солнечных батареях

Установка солнечных панелей потребует:

• Накопители, представляющие из себя фотоэлементы.
• АКБ – для накопления заряда.
• Контроллер, который позволит следить за аккумулятором.
• Устройство для преобразования 12 или 24 В тока в 200 В.
• Конструктивные и фиксирующие элементы.

Особенности установки на доме

Следует учесть, что угол наклона должен меняться. Зимой альтернативный солнечный накопитель следует переводить в положение с большим углом к горизонту. Делается это для того, чтобы на солнечном коллекторе не скапливался снег. Иначе это приведет к резкому уменьшению эффективности.

Выбирать следует участок крыши дома, которая обращена на южную, восточную или юго-восточную стороны света.

Солнечные коллекторы для нагрева воды

Для получения горячей воды и отопления в частном доме используют альтернативный коллектор, работающий от солнечного тепла. Принцип работы и устройство конструкции:

1. Короб. Металлический прослужит дольше. Выполненный из плит ОСБ, ДВП, ДСП – более дешевый вариант, но его эксплуатации будет менее длительная. Для увеличения срока службы пропитывают плиту специальными септиками и лаками.
2. На дно короба укладывается минеральная вата или пенопласт – они служат теплоизоляторами и предотвращают теплопотери.
3. На плиту укладываются плотными рядами трубы. Лучший материал медь – обладает высокой теплопроводностью. Допускаются металлопластиковые варианты, но их энергоэффективность будет на 20% меньше медных.
4. Входная часть и выходная снабжаются фиттингами. Они обеспечивают подключение к коммуникациям водоснабжения дома.
5. Сверху короб закрывается стеклом. Можно также использовать акриловый материал или монолитный поликарбонат. Важный момент – поверхность должна быть не гладкой, а рифленой, для лучшего процесса нагрева. Солярное стекло обладает способностью устранять потери тепла. Оно обеспечивает меньшие энергопотери.

Советуем почитать: Вторичная переработка мусора: что можно переработать вторично?

Далее вся альтернативная конструкция подключается к источнику воды, который будет циркулировать внутри помещения.

Генератор Стивена Марка

С помощью этого прибора можно накопить определенный электрический потенциал для обслуживания бытовых приборов, не задействуя при этом дополнительную подпитку. Технология была запатентована, в результате чего сотни энтузиастов пытались повторить опыт в домашних условиях. Однако из-за специфических особенностей ее не удалось пустить в массы.

Работа генератора Стивена Марка осуществляется по простому принципу: в кольце устройства происходит образование резонанса токов и магнитных вихрей, которые вызывают появление токовых ударов. Для создания тороидального генератора нужно придерживаться следующей инструкции:

1. В первую очередь следует подготовить основание прибора. В качестве него можно использовать отрезок фанеры в форме кольца, кусок резины или полиуретана. Также необходимо найти две коллекторные катушки и катушки управления. В зависимости от чертежа размеры конструкции могут отличаться, но оптимальным вариантом являются следующие показатели: наружный диаметр кольца составляет 230 мм, внутренний — 180 мм. Ширина составляет 25 мм, толщина — 5 мм.
2. Необходимо намотать внутреннюю коллекторную катушку, используя многожильный медный провод. Для лучшего взаимодействия применяют трехвитковую намотку, хотя специалисты уверены, что и один виток сможет запитать лампочку.
3. Также следует подготовить 4 управляющие катушки. При размещении этих элементов нужно соблюдать прямой угол, иначе могут появиться помехи магнитному полю. Намотка этих катушек плоская, а зазор между витками составляет не больше 15 мм.
4. Осуществляя намотку управляющих катушек, принято задействовать одножильные провода.
5. Чтобы выполнить установку последней катушки, следует применить заизолированный медный провод, который наматывают по всей площади основания конструкции.

https://youtube.com/watch?v=hIfQjh6DlAI

Выводы

Отопление без газа возможно. Одни источники тепла служат полноценной заменой газовому котлу, другие можно использовать лишь в дополнение. Для удобства, объединим все в таблицу:

Есть и другие альтернативные способы обогрева здания, которые не вошли в список: печи, булерьяны, электрические котлы и другие отопительные приборы.

И, конечно же, важно помнить, что установка других источников тепла – не единственный способ экономить газ и сократить зависимость от него. Нужно работать над повышением общей энергоэффективности здания: выявить и устранить все утечки тепла, более рационально использовать тепло и минимизировать теплопотери здания

Самодельная гидроэлектростанция

При наличии на участке ручья или водоёма с плотиной дополнительным источником альтернативной электроэнергии станет самодельная гидроэлектростанция. В основе устройства лежит водяное колесо, а мощность будет зависеть от скорости течения воды. Материалы для изготовления генератора и колеса можно взять от автомобиля, а обрезки уголка и металла найдутся в любом хозяйстве. Кроме этого, понадобится кусок медного провода, фанера, смола полистироловая и неодимовые магниты.

Последовательность работ:

1. Делается колесо из 11 дюймовых дисков. Из стальной трубы изготавливаются лопасти (режем трубу вдоль на 4 части). Потребуется 16 лопастей. Диски стягиваются болтами, зазор между ними 10 дюймов. Лопасти привариваются сваркой.
2. Изготавливается сопло по ширине колеса. Его делают из обрезка металла, выгнув по размеру и соединив сваркой. Сопло настраивают по высоте. Это позволит отрегулировать водяной поток.
3. Сваривается ось.
4. Устанавливается колесо на ось.
5. Делается обмотка, заливаются смолой катушки – статор готов. Собираем генератор. Из фанеры изготавливается шаблон. Устанавливают магниты.
6. Генератор защищают металлическим крылом от водяных брызг.
7. Колесо, ось и крепежи с соплом покрывают краской для защиты металла от коррозии и эстетического удовольствия.
8. Регулировкой сопла добиваются наибольшей мощности.

Самодельные устройства не требуют больших капиталовложений и производят энергию бесплатно. Если совместить несколько видов альтернативных источников, то такой шаг ощутимо снизит расходы на электроэнергию. Для сбора агрегата понадобятся только умелые руки и ясная голова.
