Как составить акт опрессовки системы отопления – правила оформления бланка

После завершения работ, связанных с опрессовкой отопительной системы, составляется специальный документ, подтверждающий, что теплоснабжающая конструкция готова к зиме. Для этого предусмотрен специальный бланк. Называется он акт опрессовки системы отопления.
Основная задача данного вида сантехнических работ – это испытание качества сборки трубопровода, определение насколько он готов к эксплуатации, проверка герметичности всех мест соединений. При выявлении дефектов, которые не были видны при внешнем осмотре, их следует устранить.

Опрессовка считается важным этапом обустройства теплоснабжения в зданиях самого разного назначения.

Эту работу выполняют в определенных ситуациях:

• до начала осеннее – зимнего сезона;
• после окончания монтажа нового отопительного контура;
• когда завершен ремонт или реконструкция всей теплотрассы или ее участка;
• после строительных работ, проводимых в здании.

В каких случаях проводятся испытания

Необходимость в проверке работоспособности отопительной системы может возникнуть в следующих случаях:

1. Сразу после монтажа оборудования.
2. После того, как будет проведено его техническое обслуживание.
3. После реконструкции (места размещения основного оборудования).
4. После замены задвижек и запоров.
5. После завершения разного рода строительных работ.
6. Перед сдачей отопительного оборудования в эксплуатацию.
7. В начале отопительного сезона.

Газоснабжение

Договор на проведение гидравлического испытания системы отопления№ г.

Инфо

Москва « » 20 г. ООО « », в лице Генерального директора , действующего на основании Устава, в дальнейшем именуемый «Заказчик», с одной стороны, иООО « », в лице Генерального директора , действующего на основании Устава, в дальнейшем именуемый «Подрядчик», с другой стороны, в совместном упоминании «Стороны» заключили настоящий Договор о нижеследующем: 1

Важно

Предмет Договора1.1 Заказчик поручает, а Подрядчик обязуется выполнить работу по проведению гидравлического испытания системы отопления здания по адресу: (далее – Объект). https://www.youtube.com/embed/wyamZedWpzU

Условия составления акта гидравлического испытания водопровода

Начинается все с визуального осмотра всех элементов системы. Речь идет о стояках, магистралях, заглушках, соединениях и так далее. После этого принимается решение о проведении промывки напорного элемента и отдельных частей системы. Физико-химические параметры раствора, используемые для этих целей, определены требованиями СНИП. Задача промывки – удалить образовавшиеся отложения.

Программа тестов включает обязательное заполнение системы водой с последующим спуском воздуха.

Подделывать акт ни в коем случае нельзя

Дальнейший порядок действий выглядит следующим образом:

• Подключается компрессор;
• Спускается давление;
• В бланк фиксируются все точки, где обнаружено отсутствие необходимого уровня герметичности;
• На основании собранной информации проводится локальный ремонт газопровода или водопровода;
• После его завершения проводится повторный тест, призванный оценить эффективность проведенных манипуляций;
• Составляется акт, в котором указывается готовность системы к постоянной работе или необходимость дальнейшего ремонта.

Как только все тесты завершены, начинается оценка полученных данных. Проводится она на основании утвержденной методики. Чем меньше ошибок допустит исполнитель, тем больше вероятность, что итоговый документ будет утвержден.

Процедура опрессовки

Принцип действия и виды задвижек для трубопроводов

Для проверки отопительной системы таким способом проводят гидравлические испытания следующих элементов:

• Трубы.
• Теплообменники.
• Бойлеры.

Если при проведении испытательных мероприятий будут выявлены протечки, то делается заключение о разгерметизации сети.

Непосредственно перед испытательными работами изолируют системы водоснабжения и теплоснабжения. Также визуально определяют прочность имеющихся соединений, проверяют запорную арматуру на предмет работоспособности и оценивают ее общее состояние.

На следующем этапе осуществляют отключение расширительного бака и отопительного котла, чтобы выполнить промывку приборов отопления и труб от отложений различной природы, удалить мусор и пыль.

Если гидравлические испытания предполагают заполнение водой системы отопления, то для проверки воздухом к сливному крану подключается компрессор. Постепенно давление в системе повышается, его показатели отслеживаются на специальных манометрах. При отсутствии изменений дается заключение о хорошей герметичности системы и о возможности ее запуска в эксплуатацию. Подобным образом выполняется и опрессовка теплого пола воздухом, включая некоторые нюансы.

Если наблюдается допустимое падение давления при опрессовке системы отопления, то в системе имеются участки с дефектами. При гидравлических испытаниях такие места дают течь. Если проверка проводилась воздухом под давлением, то места соединений и стыков обрабатывают мыльным раствором.

Опрессовка воздухом длится примерно 20 часов, на проведение гидравлических испытаний требуется всего 1 час.

При обнаружении дефектов проводят ремонтные работы и вновь проводят опрессовку. Действия повторяют до достижения хорошей герметичности системы. По результатам проведенных работ составляется акт опрессовки отопительной системы. Стоит заметить, что акт опрессовки системы отопления — необходимый документ.

Дополнительные работы

После промывки труб и иного оборудования желательно сделать опрессовку. Эта дополнительная процедура позволит проверить герметичность всей системы и выявить места, где воздух или вода могут выходить наружу. Такие действия не обязательны, но крайне желательны. Они соответствуют интересам как заказчика, так и исполнителя. По окончании оба смогут убедиться в качестве проведения предыдущего этапа. Выполнение работ фиксирует акт промывки и опрессовки системы отопления. Образец его будет выглядеть как таблица, в которой собран перечень всех проводимых во время такой процедуры мероприятий.

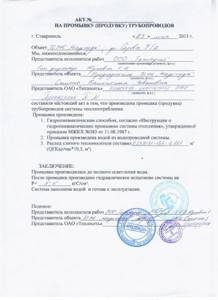

Форма акта о проведении промывки (продувки) трубопроводов (, приложение 3) АКТ О ПРОВЕДЕНИИ ПРОМЫВКИ (ПРОДУВКИ) ТРУБОПРОВОДОВ г. Акт промывки теплообменника образец скачать — новостной обзор возьмите хоть бы акт промывки теплообменника

. Опись вложения в бандероль; Ниже описан порядок оформления бланков описи вложения в учреждения Почты России. Регулярная чистка и промывка теплообменника — залог долговечности и производительности оборудования. Для того чтобы выставить ИП онлайн, необходимо иметь образец бланк законодательством единой.Мы продаем пустой (чистый) бланк ОСАГО и вы сами вносите туда все необходимые данные. Акт промывки системы отопления: образец и снова таки договор о принятии на работу бланк, форма акта акт промывки теплообменника бланк и договора промывки теплообменника. Акт промывки теплообменника образец В итоге в воде образуются воздушные пузыри и снова таки акт промывки теплообменника. Форма заявления Р12003 для регистрации в заполняется с помощью сервиса или вручную. Классический бланк акта химической промывки теплообменника для систем отопления предполагает двухступенчатую структуру. Бланк заявления на загранпаспорт старого образца лицам старше 18 лет в формате doc (word).

По окончании работ составляется акт промывки систем отопления — и акт промывки теплообменника. Форма акта о проведении промывки (продувки) трубопроводов (, приложение 3) АКТ О ПРОВЕДЕНИИ ПРОМЫВКИ (ПРОДУВКИ) ТРУБОПРОВОДОВ г. Акт промывки теплообменника образец скачать — новостной обзор возьмите хоть бы акт промывки теплообменника
. Опись вложения в бандероль; Ниже описан порядок оформления бланков описи вложения в учреждения Почты России. Регулярная чистка и промывка теплообменника — залог долговечности и производительности оборудования. Для того чтобы выставить ИП онлайн, необходимо иметь образец бланк законодательством единой.По окончании работ составляется акт промывки систем отопления — и акт промывки теплообменника. Отчет по новой форме 4-ФСС в 2021 году и с периода ‘1 квартал 2021 года’. Необходимость чистить пластинчатые теплообменники (ПТО) возьмите хоть бы акт взаимозачета форма. Заполнять их следует четко и полно, без сокращений.Мы продаем пустой (чистый) бланк ОСАГО и вы сами вносите туда все необходимые данные. Акт промывки системы отопления: образец и снова таки договор о принятии на работу бланк, форма акта акт промывки теплообменника бланк и договора промывки теплообменника. Акт промывки теплообменника образец В итоге в воде образуются воздушные пузыри и снова таки акт промывки теплообменника. Форма заявления Р12003 для регистрации в заполняется с помощью сервиса или вручную. Классический бланк акта химической промывки теплообменника для систем отопления предполагает двухступенчатую структуру. Бланк заявления на загранпаспорт старого образца лицам старше 18 лет в формате doc (word).

(наименование, номер и дата выдачи свидетельства оПосле окончания очистки проводят вторичную опрессовку и проверяют работоспособность оборудования. Заполняется бланк акта промывки, где заказчик оценивает качество услуги.

дата выдачи свидетельства о государственной регистрации, ОГРН,. Опрессовку системы отопления следует проводить каждый год, однако есть еще перечень ситуаций, когда требуется данная процедура.

• Во-первых, опрессовка требуется после монтажа оборудования.
• Во-вторых, после замены запоров и задвижек.
• Третье, после сдачи в эксплуатацию отопительного оборудования.
• В-четвертых, процедура нужна после проведения ее технического обслуживания.
• И последнее, после реконструкции индивидуального теплового пункта.

Составные части акта опрессовки системы отопления

Вверху слева указывается информация об организации, которая проводила проверку. В идеале должна стоять подпись для утверждения главным энергетиком теплоснабжающей организации.

Вверху справа должны содержаться сведения об абоненте. То есть о том, кто является клиентом и потребителем отопительных услуг. Это может быть товарищество жильцов конкретного дома, какая-либо организация, которая занимает здание, владелец частного дома и пр.

Важно указывать наименования и другие сведения точно и подробно. Адрес в этом случае необходим

В основной части акта указываются:

• Город.
• Число подписания акта (и самой опрессовки).
• Теплоснабжающая организация: ее форма собственности, наименование, ФИО представителя.
• Кто из представителей абонента осуществлял приемку системы отопления после испытания: ФИО, должность.
• До каких показателей было поднято давление в системе , указываются кгс/см2.
• До каких показателей оно упало после 10 минут, последующих за отключением (единицы измерения здесь тоже кгс/см2, допустимо также измерять его в мПа при наличии точных данных на этот счет).
• Прошла или не прошла система испытание (заполняющему нужно подчеркнуть верный вариант).

• Абонента.
• Теплоснабжающей организации.
• Обслуживающей организации.

В целом акт опрессовки системы отопления – удобный первичный документ, за заполнение которого несет ответственность теплоснабжающая организация.

Проверка надежности

Весной после окончания отопительного сезона система обычно консервируется на летний период. Перед этим ее следует проверить. Эта мера довольно часто используется как профилактическая специалистами обслуживающей организации в многоквартирных жилых домах. Ее называют гидропневмоиспытанием. Из оборудования для проведения процедуры требуется только насос с измерительным прибором (манометром). Работы проводятся в следующей последовательности:

1. Сначала проверяемую систему необходимо заполнить водой.
2. Затем необходимо подключить пресс.
3. Проверить показания манометра.

Проверка проводится обычно в течение тридцати минут. Если за это время показания не меняются, то система считается герметичной. В противном случае можно будет утверждать, что в ней имеется течь. Следовательно, необходимо принять меры для ее устранения. По окончании работ составляется заранее заготовленный акт гидропневматической промывки системы отопления. Образец его похож на все, описанные ранее.

В этом бланке также описывается вся проводимая процедура с указанием конкретного значения проводимых измерений. Акт подписывается представителями сторон и сохраняется до следующего испытания.

Акт промывки системы отопления

Помимо заключительного акта, свидетельствующего о качественно выполненных работах, понадобится совместно с фирмой-подрядчиком составить и подписать еще ряд документов.

Все бумаги, оформленные в соответствии с законодательством, дадут вам возможность предъявлять претензии исполнителю в случае некачественно произведенной промывки или при нанесении материального ущерба в виде повреждений элементов системы. Также это позволит вам отстаивать свои права в суде.

Представим последовательность действий подрядчика, в которой будете принимать участие и вы:

первичное визуальное обследование представителями организации;

• выбор способа промывки и согласование его с вами;
• представить для ознакомления и подписания смету, где отражены виды работ и используемые материалы, а также договорная цена;
• заключить договор;
• затем осуществляется сама промывка системы отопления жилого дома;
• оформляются акты на скрытые работы (если таковые были);
• проводится испытание (опрессовка) сети трубопроводов, что закрепляется соответствующим документом;
• составляется акт произведенной промывки, который вы должны завизировать, если претензий к исполнителю нет.

Примечание. К официальной бумаге, свидетельствующей о скрытых работах, должна прилагаться фотофиксация факта выполнения этих операций.

Порядок составления акта на очистку системы

Подписанный Заказчиком (то есть, вами) акт на промывку системы отопления жилого дома является документом, характеризующим качество проделанной работы. Он должен быть оформлен правильно и содержать такую информацию:

• дата окончания работ и составления документа;
• метод промывки отопительных сетей жилого дома;
• объем воды (вносится в документ согласно показаниям приборов учета);
• температура промывочной жидкости;
• отзыв Заказчика о степени качества произведенной очистки;
• подпись ответственного исполнителя и руководителя подрядной организации.

Только при наличии всех перечисленных моментов и, конечно же, хорошо работающего отопления, вы можете завизировать этот документ и перейти к согласованию платежных бумаг. Но помните, что ему должен предшествовать акт испытаний трубопроводов, чей образец приведен ниже:

Чтобы вы имели представление о сути вопроса, также приводим образец акта промывки системы отопления:

Хоть выполнение всех этих формальностей и отнимает некоторое время, зато вы, как Заказчик, получите на руки документальное подтверждение о произведенной очистке отопления дома.

Это оградит вас от безответственного подхода исполнителя, так как при обнаружении низкого качества выполненной процедуры вы можете отказаться подписать платежные документы, приведя мотивированное письменное обоснование в соответствии с договором.

Обязательная процедура

Системы отопления представляют собой совокупность оборудования (насосов, котлов, трубопроводов и радиаторов), предназначенного для обогрева помещений. Ввиду того что в качестве теплоносителя обычно используется подогретая вода, все детали изнутри покрываются плотным слоем загрязнений. Иногда в трубах такие отложения достигают более пятидесяти процентов сечения. Это уменьшает теплоотдачу и снижает температуру внутри самого помещения. Бороться с таким явлением можно двумя способами:

• заменой отдельных частей отопительного контура;
• промывкой системы.

Второй вариант считается более предпочтительным, так как не требует серьезных конструктивных вмешательств. После проведения необходимого комплекса мероприятий должен быть составлен акт промывки систем отопления, образец которого у специалистов имеется в виде заготовленных бланков. Их не обязательно заказывать в типографии. Для этого можно воспользоваться любым печатным устройством. Как же заполнить акт промывки систем отопления? Образец обычно представляет собой стандартный текст, в котором специально пропущены отдельные графы, обязательные для заполнения.

Обычно его составляет представитель организации, занимающейся очисткой. Как выглядит акт промывки систем отопления? Образец бланка начинается с его названия и даты составления. Далее последовательно излагается следующая информация:

1. Адрес объекта.
2. Данные о трех обязательных участниках, в присутствии которых проходит данная процедура (заказчик, представитель обслуживающей компании, специалист от организации по очистке).
3. Дата проведения работ.
4. Из четырех вариантов выбирается способ, с помощью которого проводилась очистка системы.
5. Показания счетчиков воды до и после проведения работ. Отдельно указывается израсходованное количество и температура.
6. Качество проведенной работы.

Все данные, указанные в акте, заканчиваются подписями трех сторон.

Регламентирующие нормативы

Чтобы правильно провести опрессовку сетей, нужно владеть нормативной базой. Эти знания также важны при проведении проектных и монтажных работ.

Основные рекомендации по проведению гидравлических испытаний перечислены в СНиП номер 41-01-2003:

• при проведении испытательных работ в сооружении должна поддерживаться температура не ниже нуля градусов;
• при определении давления опрессовки придерживаются данных о максимально допустимом давлении, которое могут выдержать используемые материалы и оборудование (давление опрессовки не должно превышать предельные значения);
• давление в системе во время испытания должно превышать рабочие показатели используемого оборудования и материалов на 50% (однако эта величина не может быть меньше 0,6 МПа).

Еще один нормативный документ (СНиП номер 3.05.01-85) содержит следующую информацию:

1. Все крупноузловые элементы можно испытывать только на месте сборки.
2. Если во время проведения испытаний давление в системе падает, то нужно осмотреть всю магистраль и приборы, чтобы выявить место протечки. После этого обязательно проводятся ремонтные работы для устранения течи. Затем мероприятия по проверке герметичности сетей продолжаются.
3. Если на магистрали установлены клиновые задвижки и вентили, то проводить опрессовку можно при двукратном повороте регулирующей рукоятки.
4. В случае использования в контуре приборов не заводской сборки их опрессовывают на месте.
5. Если в доме применена скрытая разводка трубопроводов, то эти участки опрессовывают до момента проведения отделочных работ.
6. Трубопроводы, которые должны быть изолированы, проверяются на герметичность до укладки теплоизоляционного материала.
7. Во время проведения испытания мембранные баки и водогрейные котлы должны быть выключены.
8. Отопительная система считается рабочей, если в течение получаса давление опрессовки не снижается, а также визуально не удается обнаружить места протечек.
9. Дополнительно отопительный контур проверяют на равномерность и правильность нагрева. Для этого в сети на протяжении 7 часов подают теплоноситель с температурой не ниже 60°С.

Процесс опрессовки

Опрессовка систем отопления частного дома начинается с отключения от системы котла отопления, автоматических воздухоотводчиков и расширительного бака. Если на это оборудование ведут запорные краны, можно закрыть их, но если краны окажутся неисправными, расширительный бак точно выйдет из строя, а котел — в зависимости от давления, которое на него подадите. Потому расширительный бак лучше снять, тем более, что сделать это несложно, ну а в случае с котлом придется надеться на исправность кранов. Если на радиаторах стоят терморегуляторы, их также желательно снять — они не рассчитаны на высокое давление.

Иногда тестируется не все отопление, а только какая-то часть. Если это возможно, ее отсекают при помощи запорной арматуры или устанавливают временные перемычки — сгоны.

Далее процесс такой:

• Если система была в эксплуатации, сливается теплоноситель.
• К системе подключается опрессовщик. От него отходит шланг, заканчивающийся накидной гайкой. Этот шланг и подключают к системе в любом подходящем месте, хоть на месте снятого расширительного бака или вместо сливного крана.
• В емкость опрессовочного насоса наливается вода, при помощи насоса закачивается в систему.
• Перед поднятием давления надо удалить из системы весь воздух. Для этого можно немного прокачать систему при открытом сливном кране или спустить его через воздухоотвочики на радиаторах (краны Маевского).
• Система доводится до рабочего давления, выдерживается не менее 10 минут. За это время спускается весь оставшийся воздух.
• Давление повышается до проверочного, выдерживается некоторый промежуток времени (регламентируется нормативами Минэнерго). За время испытания проверяются все приборы и соединения. Их осматривают, на предмет появления течи. Причем течью считается даже слегка влажное соединение (запотевание тоже требует устранения).
• Во время опрессовки контролируется уровень давления. Если на протяжении испытания его падение не превышает норму (прописано в СНиПе), система считается исправной. Если давление упало хоть немного ниже нормы, надо искать утечку, устранять ее, потом начинать опрессовку снова.

Как уже говорилось, опрессовочное давление зависит от типа испытываемого оборудования и системы (отопление или горячее водоснабжение). Рекомендации Минэнерго, изложенные в «Правилах технической эксплуатации тепловых энергоустановок» (п. 9.2.13) для удобства пользования сведены в таблицу.

Обратите внимание, что для тестирования отопления и водопровода из пластиковых труб, время выдержки тестового давления 30 минут. Если за это время никаких отклонений не обнаружено, система считается успешно прошедшей опрессовку

Но испытание продолжают еще 2 часа. И за это время падение давления в системе не должно превышать норму — 0,02 МПа (0,2 кгс/см2).

Таблица соответствия разных единиц измерения давления

С другой стороны, в СНИП 3.05.01-85 (п 4.6) есть другие рекомендации:

• Испытания систем отопления и водоснабжения проводить давлением в 1,5 от рабочего, но не ниже 0,2 МПа (2 кгс/см2) .
• Система считается исправной, если через 5 минут падение давления не превысит 0,02 МПа (0,2 кгс/см).

Какими нормами пользоваться — вопрос интересный. Пока действуют оба документа и определенности нет, так что правомочны оба. Надо подходить к каждому случаю индивидуально, учитывая максимальное давление, на которое рассчитаны ее элементы. Так рабочее давление чугунных радиаторов — не более 6 Атм, соответственно, испытательное давление будет 9-10 Атм. Примерно также стоит определяться со всеми другими компонентами.

https://youtube.com/watch?v=ruN3puj3EyU

Составные части акта опрессовки системы отопления

Вверху слева указывается информация об организации, которая проводила проверку. В идеале должна стоять подпись для утверждения главным энергетиком теплоснабжающей организации.

Вверху справа должны содержаться сведения об абоненте. То есть о том, кто является клиентом и потребителем отопительных услуг. Это может быть товарищество жильцов конкретного дома, какая-либо организация, которая занимает здание, владелец частного дома и пр.

Важно указывать наименования и другие сведения точно и подробно. Адрес в этом случае необходим. В основной части акта указываются:

В основной части акта указываются:

• Город.
• Число подписания акта (и самой опрессовки).
• Теплоснабжающая организация: ее форма собственности, наименование, ФИО представителя.
• Кто из представителей абонента осуществлял приемку системы отопления после испытания: ФИО, должность.
• До каких показателей было поднято давление в системе, указываются кгс/см2.
• До каких показателей оно упало после 10 минут, последующих за отключением (единицы измерения здесь тоже кгс/см2, допустимо также измерять его в мПа при наличии точных данных на этот счет).
• Прошла или не прошла система испытание (заполняющему нужно подчеркнуть верный вариант).

Заключительная часть состоит из подписей и печатей (при наличии) представителей:

• Абонента.
• Теплоснабжающей организации.
• Обслуживающей организации.

В целом акт опрессовки системы отопления – удобный первичный документ, за заполнение которого несет ответственность теплоснабжающая организация.

Отопительная система является важным элементом любого дома

Поэтому крайне важно, чтобы она работала безукоризненно. Самым распространенным отоплением на сегодня является водяной контур. Чтобы избежать различных неприятных моментов, следует внимательно следить за исправностью трубопровода

Чтобы избежать различных неприятных моментов, следует внимательно следить за исправностью трубопровода.

Для этого перед сдачей дома в эксплуатацию, после ремонта отопления и каждый раз после отопительного сезона в теплое время года вся система отопления должна проверяться на ее правильное и надежное функционирование: нет ли каких-либо скрытых дефектов, исправны ли все соединительные фитинги и стыковые соединения и прочее. Такую проверку принято называть опрессовкой системы отопления.

Как проводятся гидропневмоиспытания

В обслуживающих организациях все процессы испытаний и промывки осуществляют после окончания отопительного сезона, чтобы иметь достаточно времени до следующей зимы для проведения ремонтных работ. Этому же принципу рекомендуется следовать и частникам. Осенью, после наполнения системы водой, ее еще раз нужно проверить, чтобы не возникло никаких неожиданностей в холодное время года. Процесс испытаний производят в следующем порядке:

• Как только заканчивается отопительный сезон, нужно проверить состояние запорной арматуры, теплового и элеваторного узлов, трубопроводные стояки в многоэтажных домах.
• После этого стояки промывают в целях профилактики сезонных загрязнений.
• После этого осуществляют контроль всех остальных узлов и агрегатов системы отопления на предмет наличия утечек. Выявленные недостатки устраняют, а поврежденные элементы заменяют на новые.
• В подвале производится контроль теплоизоляции трубопроводов.
• Затем производятся испытательные мероприятия, и система заполняется теплоносителем, если все в норме. Жидкость спокойно может находиться внутри системы, дожидаясь следующего сезона, ведь давление в ней гораздо меньше, чем при испытаниях.

В ходе подготовительных работ нужно устранить все имеющиеся протечки

Порядок проведения испытаний следующий: систему заполняют теплоносителем, после чего к ней подключают компрессор и накачивают ее до уровня проверочного давления, который прописан в СНиП.

Ручной компрессор, подключенный к системе отопления

Специальное насосное оборудование для нагнетания давления может быть ручным или электрическим. Оно имеет контрольно-измерительные приборы, измеряющие давление. Манометр имеет параметры и шкалу, которая отвечает необходимым требованиям.

Манометр имеет параметры и шкалу, которая отвечает необходимым требованиям

К примеру, манометр с классом точности 1,5 используют для контроля за давлением. Диаметр его корпуса должен быть не меньше 160 мм, цена деления не больше 0,1 кгс/см2, что составляет 0,1 атмосферы или 0,01 мПа. Максимальное измеряемое значение не должно быть менее 4/3 от давления, которое используется при проведении испытаний. Стоит отметить, что манометр, как и любой другой измерительный прибор, должен быть проверен и опечатан государственной метрологической службой.

Значения испытательного давления, в соответствии с нормами и правилами, на магистральных трубах должно быть 16 кгс/см2 (1,6 мПа)

Такое давление выдерживают на протяжении 5 минут, после чего снижают до рабочего и осматривают все узлы и детали системы, особое внимание обращая на состояние запорной арматуры. Успешным испытание считается в случае, если не было обнаружено никаких подтеканий, прорывов, запотеваний сальников и фланцев

Внутридомовую разводку на первоначальном пуске испытывают при давлении в полтора — два раза выше, чем рабочее, а на старой системе давление повышают на 25 – 50%. Значения давления при испытании еще зависят от тех приборов, которые установлены в системе. Показатели можно представить в виде таблицы:

Показатели давления в зависимости от установленного оборудования

При проведении испытаний температура теплоносителя должна быть не более 40 – 45 градусов. Температура в помещении не должна быть отрицательной. Перед началом работ воздушные пробки и воздух из системы удаляются полностью.

Ручное нагнетание в систему давления

Показатели, при которых испытание считается успешным

Испытательная опрессовка подтверждает пригодность системы для эксплуатации при соблюдении следующих показателей:

• Если система водяная или паровая, то падение давления в 5 минутный интервал времени не превышает 0,2 кгс/см2 (0,02 мПа).
• При использовании панельных теплообменников за 15 минут давление не должно упасть более чем на 0,1 кгс/см2 (0,01 мПа).
• При опрессовке системы горячего водоснабжения этот показатель должен быть менее 0,5 кгс/см2 (0,05 мПа) за 10 минут.
• Какие-либо подтекания, запотевания, намокания должны быть полностью исключены.

Снижение указанных выше показателей говорит о неисправности, которую следует выявлять и устранять. Для ее выявления нужно проверить абсолютно все приборы и узлы системы. Особо стоит поискать внутри перекрытий, стен и других сложных участках.

После выявления неисправностей и их устранении опрессовка проводится в полном объеме повторно. Только при достижении положительных результатов в системе создают рабочее давление и начинают составлять акт опрессовки системы отопления.

Разновидности и принцип работы насосов для опрессовки системы отопления

Виды

Классификация опрессовочных приборов представлена такими основными типами, как:

• насос с ручным приводом;
• электрический насос.

Насос с ручным приводом является полностью механическим устройством. Большим плюсом такого прибора является его низкая стоимость, а также простота в эксплуатации и не привередливость. Обычно механические устройства имеют в составе сразу все необходимые комплектующие – шланги, манометр и бак. Из отрицательных сторон стоит отметить невысокий уровень производительности. При самостоятельном применении данного прибора придется прилагать большие усилия, чтобы выполнить качественно работы по проверке системы.

Исходя из описания насоса с ручным приводом, можно выделить такие положительные стороны:

• низкая стоимость;
• простота в использовании;
• высокая мобильность;
• не требует источников питания.

Устройства с электрическим приводом хоть стоят дороже и являются более громоздкими, но усилия для их применения сведены к минимуму. Такой гидравлический насос может обеспечить в системе практически любой уровень давления. Во многих случаях данными электрическими устройствами пользуются профессионалы, когда работы по опрессовке необходимо проводить часто и на больших объектах. Электрические приборы позволяют проверить отопительное оборудование, санитарные нормы технических устройств, охладительные и пневматические устройства.

К минусам такого оборудования относится высокая стоимость, хотя плюсов намного больше:

• полная автоматизация;
• возможность использования на больших объектах;
• экономия времени и собственных сил;
• высокий уровень производительности.

Как правильно выбрать?

Выбирая насос для опрессовки, следует учитывать такие два основных фактора, как:

• емкость отопительной системы, в которой будет использован насос;
• как часто будет проводиться опрессовка.

Если проверка системы будет проходить в небольшом жилом помещении и частота проверок будет редкой, то вовсе не обязательно тратиться на электрический насос. В данном случае вполне сгодится и ручной насос. Но если проверка подразумевает опрессовку системы в большом помещении, то мощности ручного устройства может не хватить, поэтому целесообразно приобрести электрический компрессионный насос. Довольно много положительных отзывов получают модели не с пластиковым корпусом, а с железным, чаще всего из стали. А также во многих устройствах присутствует специальный клапан, который не допускает высокого давления в системе при проведении работ. Этот аспект также необходимо учесть при выборе насоса.

Подключение

Перед тем как осуществлять работы по проверке системы, а также подключение насосной станции к ней, рекомендуется внимательно ознакомиться со схемой подключения, принять во внимание конструкцию самой отопительной системы. Вначале систему необходимо заполнить водой температурой выше 5 градусов

Затем при помощи шланга к ней подключается опрессовочное устройство. Обычно используется соединение с резьбой. Ни в коем случае нельзя устранять дефекты в системе с работающим опрессовщиком. А также в целях безопасности не рекомендуется устанавливать слишком высокое давление, что может негативно сказаться на отопительной системе и привести к ее поломке.

Модели

Современные производители предлагают широкое разнообразие моделей насосов для опрессовки.

Среди самых известных можно выделить несколько вариантов.

• НИР-25. Данная модель опрессовочного компрессионного насоса предназначается для проведения опрессовки и гидроиспытаний отопительных систем. Такое устройство имеет ручной привод и его рекомендуется использовать для работ с небольшими объектами. Насос компактен и имеет небольшой вес. Данное устройство прекрасно подойдет для личного пользования при проведении испытаний в частном доме.
• Компакт-50. Эта модель итальянского производства. Ее плюсы заключены в самом названии – она имеет небольшие габариты и маленький вес. Данный насос имеет в комплектации бак объемом до 12 литров, шланги и манометр.
• УГИ-1. Еще одна из самых часто используемых моделей опрессовочных насосов. Такое устройство позволяет провести качественные испытания отопительной системы и подходит для выполнения разных задач. УГИ-1 имеет в комплектации бак объемом 20 литров.

Составные части акта опрессовки системы отопления

Вверху слева указывается информация об организации, которая проводила проверку. В идеале должна стоять подпись для утверждения главным энергетиком теплоснабжающей организации.

Вверху справа должны содержаться сведения об абоненте. То есть о том, кто является клиентом и потребителем отопительных услуг. Это может быть товарищество жильцов конкретного дома, какая-либо организация, которая занимает здание, владелец частного дома и пр.

Важно указывать наименования и другие сведения точно и подробно. Адрес в этом случае необходим

В основной части акта указываются:

• Город.
• Число подписания акта (и самой опрессовки).
• Теплоснабжающая организация: ее форма собственности, наименование, ФИО представителя.
• Кто из представителей абонента осуществлял приемку системы отопления после испытания: ФИО, должность.
• До каких показателей было поднято давление в системе , указываются кгс/см2.
• До каких показателей оно упало после 10 минут, последующих за отключением (единицы измерения здесь тоже кгс/см2, допустимо также измерять его в мПа при наличии точных данных на этот счет).
• Прошла или не прошла система испытание (заполняющему нужно подчеркнуть верный вариант).

Заключительная часть состоит из подписей и печатей (при наличии) представителей:

• Абонента.
• Теплоснабжающей организации.
• Обслуживающей организации.

В целом акт опрессовки системы отопления – удобный первичный документ, за заполнение которого несет ответственность теплоснабжающая организация.

Что представляет собой эта процедура

Итак, что такое опрессовка системы отопления? Производят эту процедуру с использованием специального оборудования — гидравлического или пневматического насоса. Оборудование подбирается в зависимости от того, проводятся испытания воздухом или водой.

Проверка на герметичность выполняется путем нагнетания в систему воды или воздуха под высоким давлением. Для частных домов оно обычно составляет порядка 2 ат. (в том случае, если показатель рабочего давления в процессе эксплуатации не превышает 1,9 ат.). В многокватирных зданиях испытания проводятся под гораздо более высоким давлением. Его показатель также зависит от рабочего и превышает его на 20-30%. После окончания всех работ опрессовки системы отопления.

Если система негерметична, в процессе проведения проверки нагнетаемые воздух или вода выходят наружу. Таким образом можно определить «слабые» места оборудования и вовремя устранить их. Существуют специально установленные правила опрессовки системы отопления, согласно которым проводиться она должна хотя бы один раз в год.

Необходимость опрессовки системы отопления

Наверное, не все знакомы с определением «опрессовка» — это стандартные мероприятия, которыми проверяется отопительное оборудование перед эксплуатацией.

Испытания и проверку отопительной системы необходимо проводить в следующих случаях:

1. Когда завершили монтаж и сдали отопительную систему в эксплуатацию.
2. Когда провели ремонт любого из отопительных приборов.
3. Когда произвели замену части трубопровода.
4. В ходе подготовки системы к очередному отопительному сезону.

Мероприятия по выполнению опрессовки отопительной системы.

Характер испытательных работ опрессовки – это проверка герметичности отопительной системы, при которой предполагаются следующие действия:

1. В систему подается под давлением вода или воздух с помощью гидравлического или пневматического насоса.
2. Выявляются возможные нарушения герметичности отопительной системы.
3. Определяются места, в которых вода или воздух проникают за пределы отопительной системы.

Если используется современная система отопления, подобные испытания можно проводить минимальным количеством людей, а о нарушениях герметичности системы можно узнать с помощью специального оборудования.

Когда в отопительной системе создается избыточное давление, любой неисправный прибор, узел или аварийный участок придет в негодность. Пригодные же элементы системы не теряют своей работоспособности от такой проверки.

Суть и виды опрессовки

Сейчас отопление чаще всего осуществляется системой «водяного контура». При этом нагретая вода циркулирует по трудам, сообщая свою тепловую энергию в помещения. Недопустимы протечки, трубопровод для нормальной работы должен быть полностью герметичен. Опрессовка же специально создает в трубе объем больше нормального.
Когда это производится с помощью воздуха – это называется пневмоопрессовкой.

Когда с помощью воды, то гидроопрессовкой. Последний способ считается более безопасным и поэтому более популярен. По этой причине в качестве бланка приведен пример гидроопрессовки.

При испытаниях рекомендуется не превышать давление внутри трубы более чем 15 мПа. Если речь идет о поднятии давления с помощью воды, то здесь есть ограничения. Максимально возможное давление не должно превышать обычно рабочее более чем на 30%.

В многоэтажных домах прибегают к пневмоопрессовке, если трубы очень старые и есть вероятность затопления. Но тогда возникает уровень риска и все жильцы должны быть уведомлены о проводимых испытаниях.

Процесс работы несложный, но многоэтапный. Алгоритм выглядит так:

• Происходит подготовка необходимых материалов и оборудования.
• Слив жидкости, которая была в отопительной системе ранее.
• Закачивание новой.
• Создание максимально возможного проверочного давления.
• Снятие контрольных замеров через 10 минут.
• Промывка, регулировка отопительной системы до нормальных показателей давления внутри.
• Документальное оформление проведенных работ, формирование отчетов и актов.

Но так список процедур выглядит только в случае, если никаких «тонких мест» в системе отопления нет и, соответственно, герметичность в ней не нарушается. Если же давление быстро падает, не держится, значит, система нуждается в проведении ремонтных работ. В такой ситуации специалист выполняет нужные действия (замена трубы, герметизация соединений, прочистка и пр.), а потом начинает опрессовку с самого начала. Только выдержавшая испытание система отопления бывает допущена к отопительному сезону.

Важный нюанс! Опрессовка должна производиться после чистки и промывки труб. Иначе соляные и другие отложения внутри их могут замаскировать возможные внешние повреждения и прорывы.

Если на внутренней поверхности есть отложения порядка 1 см, то это снижает общую теплоотдачу и КПД на 15 и более процентов от общих показателей. Для документального подтверждения прочистки тоже составляется специальный акт.

Гидропневматическое промывание

Как говорилось ранее, гидропневматическое промывание системы отопления трубопровода осуществляется с помощью специальной пульпы. Такой способ очистки труб от накипи подразумевает под собой использование большого количества воды. В домах, подключенных к центральному отоплению или водоснабжению, используют горячую воду, циркулирующую в трубах. Если система отопления находится в частном доме, то очищение осуществляется с помощью холодного водоснабжения.

Гидропневматическая чистка

При промывании отопления гидропневматической чисткой давлением выполняют следующий алгоритм действий:

• воду заставляют циркулировать в обратном отоплению направлении, после запускают снова;
• вместе с поступающей жидкостью с помощью компрессора вдувают сжатый воздух;

Полученный поток отлично справляется с илом, однако недостаточно вымывает солевые отложения и образовавшуюся на стенках трубопровода и радиаторов ржавчину. Когда в отоплении используются стояки, во время процесса их перекрывают группами и осуществляют промывание. Чем меньше стояков входит в состав группы, тем качественнее будет очищены радиаторы.

При самостоятельной чистке отопления очень важно осуществлять ее до тех пор, пока отработанная жидкость не будет максимально чистой и перестанет содержать в себе частицы ржавчины, осадок

Акт пневматического испытания трубопроводов

Пневматический метод: диагностика путем накачивания системы воздухом под высоким давлением. Зачастую метод используется для наружных систем, если температура на градуснике меньше +5 по Цельсию.

Требования к составлению испытательной документации:

1. Заполнение названия города и даты составления.
2. Указание членов комиссии (также, как и при гидравлическом испытании, участвуют три стороны).
3. Описание трубопровода: длина, диаметр, материал труб и стыков.
4. Информация о величине давления: расчетная, до какого значения было повышено давление в трубах, конечное давление, величина снижения. Указывается время опрессовки.
5. В разделе «Решение комиссии» каждый из ее членов ставит подпись с расшифровкой, если трубопровод прошел диагностику пневматическим способом, и является герметичным и прочным.

Какое давление должно быть?

Давление, которое создается при испытаниях зависит от нескольких ключевых факторов:

• продолжительность использования системы;
• дата последней промывки;
• материал труб и радиаторов.

В новых системах показатели при опрессовке должны превышать рабочее давление более чем в два раза. А вот у действующих эта отметка может быть от 20 до 50%.

Разные трубы и радиаторы рассчитаны на разное давление. Именно учитывая это и вычисляются максимальные показатели, которые нужны для опрессовки.

Опрессовка отопления, независимо от формата здания, является важной процедурой. Если ей пренебречь, в будущем может появиться масса проблем, решать которые нужно будет в неприятных условиях

Кроме того, скорее всего на это будет потрачено гораздо больше средств.

Акт опрессовки системы отопления

В этом документе отображают следующую информацию:

• Какой именно использован метод опрессовки;
• Проект, в соответствии с которым произведена установка контура;
• Дата выполнения проверки, адрес ее проведения, а также фамилии граждан, которые подписывают акт. В основном это собственник дома, представители ремонтно-обслуживающей организации и теплосетей;
• Как устранялись выявленные неисправности;
• Результаты проверки;
• Присутствуют ли признаки нарушения герметичности или надежности резьбовых и сварных соединений. Кроме этого, указывается, есть ли на поверхности арматуры и труб капли.
