Принцип действия, монтаж, плюсы и минусы геотермального отопления для дома

Развитие любой цивилизации связано с удовлетворением требований, предъявляемых к своему жилищу. Где бы ни жил человек в пещере или современном небоскрёбе, забота о тепле, уюте была такой же важной, как и добыча пищи. Согреваясь маленьким костром, печкой или современной системой отопления он вынужден был использовать дрова, уголь, торф, солярку, сжигая бесценные дары природы.
Техническое развитие позволило построить мощные гидроэлектростанции, научиться использовать энергию ветра, а постигнув тайны внутренних слоёв земли, задуматься над созданием альтернативного метода использования накопленного тепла в виде геотермальных энергетических систем.

В основе решения принципиального действия геотермальной системы отопления лежат законы физики открытые учеными. Поиск материалов, способных изменять свои свойства, выделяя при этом определённое количество тепла, дал возможность создать не только обычные холодильные установки, кондиционеры, но и мощные тепловые насосы.

Именно с их помощью можно передать тепло, всегда существующее в недрах земли, в наш дом, осуществляя координированное управление трёх специальных контуров, составляющих систему отопления. Назначением внешнего контура служит забор тепловой энергии из грунта или воды. Теплоносителем в нём является незамерзающая жидкость.

Это тепло через теплообменник передаётся фреону, которым заполнен второй контур системы. Его физические свойства, заключающиеся в низком значении температуры кипения позволяют получить энергию во время перехода в газообразное состояние. Причём для этого вполне достаточно температуры, поступающей из внешнего контура. Третий внутренний контур системы отопления представляет собой необходимое количество радиаторов, труб, используемых в доме. Он может быть раздельным или общим с контуром горячего водоснабжения, заложенным в проекте.

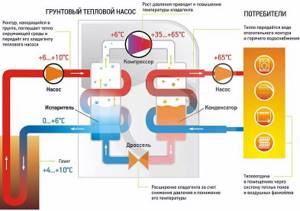

Принцип работы геотермального насоса

Функциональные особенности системы

Принцип действия и функциональные особенности системы геотермального отопления дома заключаются в выполнении следующих этапов:

1. Раствор, находящийся во внешнем контуре, приобретает дополнительный нагрев в земле примерно на 5 градусов. Его окончательная температура может находиться в районе 3.
2. Поступив в теплообменник насоса, раствор передаёт свою даже небольшую энергию фреону, которому её вполне достаточно для испарения. Перейдя в газообразное состояние, фреон поступает в компрессор, где происходит его сжатие. Термодинамические процессы, происходящие при этом, приводят к подъёму температуры до 100. И уже горячий газ подается в теплообменник, где передает энергию теплоносителю внутреннего контура, чаще всего воде. Благодаря научным работам физиков и инженеров, этот процесс детально изучен и заложен в принципиальных основах работы различного типа современного оборудования.
3. Теплоноситель внутреннего контура достигает температуры 50-70 и поступает в радиаторы, трубы. Охлаждённый фреон, поступает в расширительный экран, его температура и давление падают до первоначальных значений и весь цикл можно повторить заново. Раствор внешнего контура таким же образом передвигается в глубину земли за новой порцией энергии.

Принцип функционирования

Такое явление, как геотермальное отопление, принцип работы которого напоминает обычный холодильник, только наоборот, — становится все популярнее. Земля сохраняет тепло постоянно, можно нагревать объекты, находящиеся на ее поверхности. Суть в том, что изнутри землю нагревает горячая магма, а сверху благодаря грунту она не промерзает.

И принцип функционирования здесь следующий: сверху ставится тепловой насос, в специальную земляную шахту опускается теплообменник. Грунтовая вода идет через насос и нагревается. Таким образом, тепло, которое получается при этом, используется для промышленных или бытовых целей. Так и работает отопление подземным теплом.

Заметим, что главным преимуществом такой системы является то, что при затратах электроэнергии в 1 кВт получаем полезную тепловую энергию в диапазоне от 4 до 6 кВт. Для сравнения, обычный кондиционер не способен преобразовать 1 кВт электроэнергии в 1 кВт тепловой энергии (закон сохранения энергии, т.к. потери при преобразовании одного вида энергии в другую, увы пока никто не отменял). Отопление за счет тепла земли окупится достаточно быстро при правильном подходе к реализации геотермального отопления.

Конструкции и виды геотермальных систем отопления

Виды тепловых насосов

Первым вопросом, который приходится решать в процессе создания высокоэкономичной системы геотермального отопления является выбор типа внешнего контура, представляющего собой теплообменник, находящийся под землёй или в воде. При этом необходимо учитывать не только свои желания архитектурных фантазий нового дома, но и подробные геодезические исследования местности, в которой этот дом будет стоять или уже возведен.

Далеко не везде есть горячие источники, гейзеры, вулканы, но возможность использовать тепло матушки земли нам дана почти в любом месте планеты. Главное, иметь чёткое представление о технической стороне дела и о величине необходимых финансовых вложений в любой проект по созданию геотермальной системы отопления.

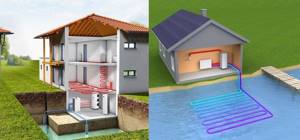

Наибольшее распространение получили следующие варианты теплообменников:

1. Горизонтальный теплообменник. Этот вариант можно рассматривать в качестве эффективного предложения, только при наличии большой свободной территории рядом с домом. Использовать её можно только в виде простой зелёной лужайки. Причём при площади дома, например, 220 кв. м. теплообменник будет располагаться на площади 600 кв.м. Трубы укладываются в специальные траншеи, глубина которых должна быть ниже уровня промерзания грунта в этой местности.

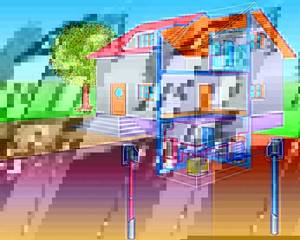

2. Вертикальный теплообменник. С точки зрения экономии места этот вариант, конечно, имеет определённые преимущества. Проблемой может стать создание специальных скважин, глубина, которых, достигает 200 м, при диаметре около 150 мм. Земляные работы с буровыми установками не являются дешёвыми в любом регионе. Но грунт на такой глубине всегда имеет температуру около 15, что обеспечивает надежную работу системы с вертикальным теплообменником.
3. Теплообменник на дне водоёма. Самый экономичный и простой метод создания внешнего контура системы геотермального отопления. Особенно если есть свой надежный пруд или разрешение для использования общественного водоема. Расстояние до водоема от дома не должно превышать 100 м, а его глубина составляет 3 м.
4. Существует вариант открытой системы отопления, основанной на использовании воды, идущей из артезианской скважины. Её в качестве теплоносителя прогоняют через тепловой насос. Для обратного сброса воды необходимо строительство второй артезианской скважины. Но подобная система возможна не в любом месте. При этом очень важным фактором является возврат воды в прежнем количестве в глубокие слои грунта для поддержания давления в пластах.

Интересно, что первые попытки бурения скважин с целью использования тепла были предприняты в середине XVIII века, но только в 1907 году исландский фермер смог направить горячий пар от источника, расположенного рядом, по цементной трубе в свой дом.

Следующий шаг был сделан также в Исландии и только в 1903 году появился первый трубопровод длиной в 3 км в Рейкьявике. В настоящее время геотермальная система отопления очень популярна во многих странах Европы, США, Мексика, Япония, Новая Зеландия.

Варианты расположения теплообменников

Теплообменник можно выкладывать горизонтально или вертикально. В первом случае укладка петель производится на дно водоема, в котлован, монтаж контура выглядит как змеевик. При вертикальном обустройстве теплообменник погружается в шахты или скважины.

Рассмотрим оба варианта подробнее:

Самые экономные и дешевые способы отопления частного дома

1. Вертикальное обустройство требует бурения скважин на глубину до 200 м и более. На таких уровнях грунт поддерживает температуру от +10 С в круглогодичном режиме. Если обустраивается система вода-вода, то пробуриваются две артезианских скважины, из которых одна применяется для отбора тепла, а вторая – для сброса воды.
2. Горизонтальное размещение контура не требует применения специальной техники для бурения, но нужна большая площадь выкладки петель. Укладывается трубопровод ниже точки промерзания грунта, для чего копаются траншеи. Для того чтобы определить площадь земли для выкладки контура, нужно площадь дома, которую следует отапливать, умножить на 3. Получается, что для дома в 80 м2 контур выкладывается на участке размером в 240 м2. Поэтому для горизонтальной выкладки проще всего использовать водоемы, в противном случае будет занят весь земельный придомовой участок.

Важно! Горизонтальна укладка контура чаще всего выполняется на этапе возведения дома, при работах по очистке придомового участка. Вертикальный монтаж не требует много места, но придется бурить скважины.

Преимущества и недостатки

Геотермальная энергия, запасы которой настолько велики, что лишь 1%, скрытый в земной коре общей глубиной в10 км может обеспечить объём в 500 раз, превышающий все мировые запасы нефти и газа.
Выделяют четыре основных типа геотермальной энергии:

1. Это тепло земли из небольших глубин, используемое тепловыми насосами.
2. Энергия горячего пара, воды в земной коре, используемая в настоящее время для производства электроэнергии.
3. Тепло, идущее с глубоких слоев без наличия воды и энергия магмы, накапливаемая в вулканических зонах.
4. Использование этого удивительного дара природы определяется только существующим уровнем техники, возможностями технологии и экономическим расчётом.

Современные конструкции геотермальных отопительных систем имеют как положительные, так и отрицательные моменты.

Основным отрицательным моментом является стоимость. Но это только кажется в начальный момент. Все затраты окупаются по различным данным за 4, 5 лет. Это связано с тем фактом, что современные модели тепловых насосов используют для своей работы гораздо меньше энергии, чем любые другие системы отопления. При потреблении 1 кВт электроэнергии их отдача составляет 5 кВт.

Положительные моменты:

1. Они не сжигают топливо и не производят вредные выбросы различных соединений в окружающую среду.
2. Минимальные затраты на обслуживание с высоким значением КПД.
3. Экологическая безопасность.
4. Надёжные свойства пожарной безопасности системы.

Особенности использования геотермального отопления

Приземная геотермальная энергия может нанести ущерб окружающей среде для земли и грунтовых вод. Почва может медленно конденсироваться, что приводит к ее оседанию. Образующиеся отверстия могут выпускать газы, опасные для здоровья. Кроме того, закачка воды в породу для выделения накопленного в ней тепла может привести к сильным землетрясениям. Это имело место в подобном альтернативном проекте в Базеле (Швейцария) в декабре 2006 года, что, в итоге, привело к его закрытию.

В целом, любая технология для производства энергии представляет риски. Например, это может привести к авариям на атомных электростанциях или прорыву плотины. Поэтому, прежде чем приступить к реализации энергетических проектов, риски анализируются и оцениваются экспертами с целью обеспечения безопасности людей и окружающей среды.

Стоимость установки в большой степени зависит от территориального расположения дома и климатических условий региона, в котором вы живете. Ведь чем холоднее на улице, тем глубже придется устанавливать систему. Несмотря на высокую стоимость работ по обеспечению дома альтернативным отоплением, это шанс избавиться от уплаты коммунальных счетов. Оно окупится в течение нескольких лет, а взамен вы получите источник неиссякаемого тепла, который работает автономном режиме, не загрязняющий окружающую среду.

Эффективность и окупаемость

Нельзя называть геотермальную энергию бесплатным подарком природы. Создание систем отопления на её основе может составить свыше миллиона рублей без учёта стоимости теплового насоса. Всё зависит от требуемых объёмов отопления, его функционального назначения и типа. Обычно экономическая целесообразность геотермальных систем отопления рассчитывается по сравнению затрат на её содержание.

Стоимость любого вида используемой энергии не является величиной постоянной и никогда не станет уменьшаться. В этом плане альтернативная замена их на использование тепла внутренних слоёв, конечно, экономически выгодна и целесообразна, так как тепловые насосы не потребляют много энергии, а для извлечения и переработки тепловых запасов не надо строить дорогих заводов, электростанций.

Тем более что каждое поколение ученых находит новые решения для создания оборудования и технологий в этом направлении. Кроме этого, правильнее производить оценку стоимости отопительных систем одинаково для всех видов топлива с нулевой отметки без применения существующих централизованных систем подачи, например, газа. И тогда окупаемость системы за 5 лет станет реальной величиной.

Использование геотермальных систем отопления напоминает вопрос, а почему не ездить на автомобиле «Запорожец» в настоящее время. Конечно, можно, особенно по бездорожью и в лес за грибами. Но ведь хочется быстрее и комфортней. Так и в этом случае. Одна мысль о том, что собственная система отопления не нарушает экологию, не мешает жить даже самым маленьким и неизвестным существам в природе подтвердит правильность выбора именно геотермальной системы.

Вывод

Конечно, минусы данного типа отопления хорошенько компенсируются преимуществами геотермальных систем. Стоит отметить, что геотермальное отопление не наносит вреда экологии. Если вы приверженец “зеленой энергетики” и не сильно ограничены в бюджете, то грех не использовать геотермальную энергию.

Еще одним важным преимуществом геотермальных коммуникаций является неприхотливость к обслуживанию. Так же как и к хорошему холодильнику, к геотермальному насосу можно не подходить для сервиса на протяжении первых 30 лет точно.

Монтаж и установка

Установку подобной системы отопления лучше производить не самостоятельно, а привлекая специалистов хотя бы на отдельные виды работ при уверенности в собственных силах.

Основные этапы следующие:

1. Расчёт внутреннего контура отопительной системы. Сюда подробно входит общая длина трубопровода, количество радиаторов, создание подогреваемых полов, использование тепла для получения горячей воды в доме.
2. Расчёт глубины закладки труб внешнего контура по выбранному типу теплообменника. Нужно учесть геодезические данные местности.
3. Бурение необходимой шахты и установка труб. В случае отсутствия централизованной подачи воды в это же время проще всего решить вопрос о создании других скважин для воды. Технология их создания отличается и требует специальных знаний.
4. Выбор и установка необходимой модели теплового насоса.
5. Монтаж автоматических устройств, следящих за работой всей системы и регулирующих микроклимат в любой зоне помещения.

Вертикальные коллекторы для отопления дома от земли

Чаще всего используются именно такие коллекторы – их погружают в землю на глубину в несколько десятков метров. Для этого на незначительном расстоянии от дома бурят нужное количество скважин, в них затем помещают трубы (обычно из сшитого полиэтилена). На такой глубине температура грунта остается высокой и стабильной, соответственно, отопление частного дома теплом земли получается высокоэффективным. При таком варианте для коллекторов не требуется большая площадь.

Однако следует учитывать существенный недостаток данной схемы: отопление из недр земли обходится дорого. Разумеется, первоначальные затраты впоследствии окупятся, но все же далеко не каждая семья может позволить себе такие расходы. Цена бурения высока, и на то, чтобы сделать несколько скважин глубиной в 50 метров, денег потребуется немало.

Обзор насосов: производители и модели

Устройство теплового насоса

Эффективное функционирование всей системы определяется правильным выбором теплового насоса. По принципам действия насосы относятся к современному экологически чистому типу оборудования. В процессе их работы не происходит выделения вредных веществ в окружающую среду.

Они подразделяются на:

• компрессионные;
• абсорбционные тепловые насосы;

Первые приводятся в действие за счет питания электричеством, вторые могут использовать энергию других видов топлива.

В настоящее время на рынке такого типа оборудования существует довольно большое количество фирм. Это позволяет приобрести тепловой насос для любой мощности за счет комбинации различных моделей, что удобно для создания геотермальных систем отопления в промышленных масштабах.

Классическим вариантом считается применение тепловых насосов фирмы Waterkotte Германия. Это оборудование с постоянным значением КПД до 500%, не зависящим от внешних факторов. Начав выпуск тепловых насосов с 1970 года, компания постоянно обновляет большой ряд современных моделей, не теряя при этом высокого качества.

Новая серия насосов EcoTouch, завоевавшая многочисленные премии, подтверждает этот факт. В нее входят модели типа DC 5027 с выходной мощностью от 6 до 26 кВт и удобным сенсорным интуитивным управлением. В число лучших современных насосов входят модель Nibe F1245 (Швеция), «Корса», Россия. В таблице приведена ориентировочная стоимость отдельных моделей насосов.

Об источниках геотермального отопления

Для геотермального отопления можно использовать следующие источники земной тепловой энергии:

• высокотемпературные;
• низкотемпературные.

К высокотемпературным относятся, например, термальные источники. Использовать-то их можно, но область их применения ограничивается фактическим местом нахождения таких источников.

Если в Исландии этот вид энергии активно применяется, то в России термальные воды находятся далеко от населенных пунктов. Максимально они сконцентрированы на Камчатке, где подземную воду применяют в качестве теплоносителя и поставляют в системы ГВС.

Зато для применения низкотемпературных источников у нас имеются все необходимые предпосылки. Для этой цели подойдут окружающие воздушные массы, земля или вода.

Для извлечения нужной энергии используют тепловой насос. С его помощью происходит процедура преобразования температуры окружающей среды в тепловую энергию не только отопления, но и горячего водоснабжения частного домовладения.

Галерея изображений

Фото из

Забор бесплатного тепла грунтовой воды и горных пород

Наружный теплообменник системы земля-вода

Наружный теплообменник в естественном водоеме

Геотермальная скважина теплового насоса

Стоимость теплонасоса

Название	Отопительная мощность, максимальное значение, кВт	Отапливаемая площадь, м2	Цена, рубли
EcoTouch Ai 1 Geo	от 7,8 до 13,8	200-400	538 800 – 590 700
EcoTouch DS 5027 Ai	от 5,9 до 7,3	100-200	337 800 – 379 000
F1126	от 5,56	100-200	от 240 000
F1145 PC	3,85	до 100	316 300 – 397 200
HOTJET Н- 16w	от 5,53	200-400	291 560

Геотермальное отопление из-под недр земли: что это такое, принцип работы

Геотермальное отопление работает как холодильник, только для нагрева. На поверхности земли устанавливается тепловой насос, из которого опускают теплообменник в шахту.

Через устройство наверх поступает грунтовая вода, по пути нагреваясь. Прогретая жидкость используется для обогрева помещений.

Расход энергии на нагрев воды меньше, чем получаемая теплоотдача.

Принцип работы

Коллектор поставляет теплую воду в испаритель. Хладагент, нагреваясь, испаряется. Пар прогревается компрессором за счет электричества. Конденсатор охлаждает пар, вызывая выброс теплой энергии и возвращение хладагента в начальное жидкое состояние.

Для прогрева воды требуется электроэнергия. Каждый затраченный кВт приносит, в среднем, 5 полезных кВт энергии.

Список оборудования

Для создания геотермальной установки требуются 4 устройства:

• коллектор;
• испаритель с хладагентом;
• компрессор;
• конденсатор.

Среди перечисленных компонентов два требуют подключения электричества: компрессор и конденсатор.

Достоинства

Геотермальное отопление имеет преимущества над прочими типами обогрева:

• Полученная энергия применяется для любых целей.
• Длительность подачи топлива к конкретному участку не ограничена.
• Его использование экологически безопасно.
• Установка не требует частого обслуживания.
• Система окупается с течением времени.
• Геотермальная установка занимает немного места: не больше, чем холодильник.
• При необходимости система легко перенастраивается.
• Совместимо с другими типами отопления.

Недостатки

Хотя геотермальное отопление имеет много преимуществ, у него есть и недостатки:

• Дорогостоящая система и монтаж.
• Окупается примерно через 10 лет.
• Систему нельзя использовать в районах с температурой, опускающейся ниже 20 градусов.
• Вне зависимости от типа установки, требуются масштабные земельные работы с использованием арендованных устройств.

Обзор цен на геотермальное отопление дома

Полный расчёт создания геотермальной системы отопления можно провести только по конкретной заявке с учётом всех требований. Правильным является выбрать ближайшую компанию, работающую в этом направлении, и все мелочи проработать под руководством специалистов. В качестве примера можно привести стоимость спектра услуг российской .

Стоимость затрат на устройство геотермального отопления:

Отапли­ваемая площадь дома (кв. м)	Мощность теплового насоса (кВт)	Цена теплового насоса (руб.)	Сумма всех затрат на устройство земляного контура включая бурение скважин и подключение насоса (руб.)	Итого:
90-110	10,5	250 000	324 000	574 000
140-150	14	260 000	427 000	687 000
170-190	17,5	280 000	476 000	756 000
200-230	21	315 000	529 000	844 000
330-370	35	470 000	850 000	1 320 000

Особенности

Стоит сказать о нескольких особенностях геотермальных систем отопления дома.

Отличие, например, от газового или электрического котла заключается в том, что здесь не требуется нагрев теплоносителя до высоких температур. Работа в низкотемпературном режиме обеспечивает меньшие энергетические затраты. Как известно, в системе отопления для компенсации низкой температуры теплоносителя используется увеличение поверхности радиатора. Чтобы этого не делать, рекомендуется использовать тёплые полы. Подобный вид отопления дома будет в этом случае более рациональным, поскольку тепло будет поступать сразу в зону обитания, а не в пространство под потолок помещения.

Кроме того, в актив тёплых полов стоит записать минимум потерь тепла. Величина тепловых потерь в основном зависит от дельты температур. В случае с низким температурным режимом геотермального отопления эти потери минимальны. Вторым существенным преимуществом тёплого пола является то, что происходит непосредственный нагрев самих конструкций дома (в этом случае пола). В случае с радиаторами нагретый воздух лишь немного охватывает остекление окон и часть близлежащей стены.

Перспективы развития

Современные технологии в промышленности, применяемые для создания нового оборудования, позволяют воспользоваться теплом глубинных слоёв земли почти каждому владельцу собственного дома. Значение возможности снижения энергетических затрат на содержание жилища со временем будет только возрастать. Поэтому процесс развития и внедрения геотермальных отопительных систем не остановить даже дорогостоящими проектами. Ибо, в конечном счёте, это несомненный выигрыш и ещё забота об экологическом наследии последующим поколениям нашей планеты.

Принцип действия системы

В основе функционирования геотермальных систем находятся физические процессы передачи тепла из окружающей среды. По принципу действия они аналогичны обычному холодильнику.

На большой глубине земной поверхности температура всегда постоянна и пребывает в пределах +5 — +8 °С. Почти 80% тепловой энергии, создаваемой геотермальной системой, представляет собой энергию окружающей среды. Ее передают и накапливают внутри зданий. Такая добыча не наносит урона экологическому и энергетическому балансу планеты, потому что она обладает способностью самовосстанавливаться.

Как сделать агрегат своими руками?

Независимо от того, какой вариант ресурса (земля, вода или воздух) выбран для отопления, для корректного функционирования системы понадобится насос.

Это устройство состоит из таких элементов, как:

• компрессорный узел (промежуточный элемент комплекса);
• испаритель, передающий низкопотенциальную энергию теплоносителю;
• дроссельный клапан, через который хладагент находит обратную дорогу в испаритель;
• конденсатор, где фреон отдает тепловую энергию и охлаждается до изначальной температуры.

Можно приобрести целостную систему у производителя, но это обойдется в приличную сумму. Когда свободных денег под рукой нет, стоит сделать теплонасос своими руками из имеющихся в распоряжении деталей и в случае надобности докупить недостающие запчасти.

Когда решение о собственноручном изготовлении теплового насоса принято, нужно обязательно проверить состояние имеющихся в доме электрической проводки и электросчетчика.

Если эти элементы изношенные и старые, необходимо просмотреть все участки, обнаружить возможные неисправности и устранить их еще до начала работ. Тогда система сразу после запуска будет безупречно работать и не побеспокоит хозяев короткими замыканиями, возгоранием проводки и выбиванием пробок.

Способ #1. Сборка из холодильника

Для сборки теплонасоса своими руками со старого холодильника снимают размещенный сзади змеевик. Эту деталь используют как конденсатор и помещают в высокопрочную емкость, устойчивую к агрессивным температурам. На нее крепят исправно работающий компрессор, а в качестве испарителя используют простую пластиковую бочку.

Подготовленные элементы соединяют между собой, а потом созданный агрегат посредством полимерных труб подключают к отопительной системе и приступают к эксплуатации оборудования.

Пошаговый инструктаж по сборке теплонасоса из холодильника описан в этой статье.

Способ #2. Теплонасос из кондиционера

Для того чтобы сделать теплонасос, кондиционер модифицируют и проводят перепланировку некоторых основных узлов. Сначала наружный и внутренний блоки меняют местами.

Испаритель, отвечающий за передачу низкопотенциального тепла, дополнительно не ставят, так как он имеется во внутреннем блоке агрегата, а передающий тепловую энергию конденсатор стоит во внешнем блоке. В качестве теплоносителя подходят как воздух, так и вода.

Если этот вариант монтажа не удобен, конденсатор устанавливают в отдельный резервуар, предназначенный для корректного теплообмена между греющим ресурсом и теплоносителем.

Саму систему снабжают четырехходовым клапаном. Для этой работы обычно приглашают специалиста, имеющего профессиональные навыки и опыт проведения мероприятий такого рода.

В третьем варианте кондиционер полностью разбирают на составные детали, а потом из них комплектуют насос по традиционной общепринятой схеме: испаритель, компрессор, конденсатор. Готовый прибор присоединяют к обогревающему дом оборудованию и приступают к использованию.

На сайте есть серия статей по изготовлению тепловых насосов своими руками, советуем ознакомиться:

1. Как сделать тепловой насос для отопления дома своими руками: принцип работы и схемы сборки
2. Как сделать тепловой насос воздух-вода: схемы устройства и самостоятельная сборка

Советы по выбору системы

Монтаж оборудования типа «земля-вода» обходится дороже всех остальных вариантов, потому что требует глубинных земляных работ при вертикальном расположении оборудования или большой свободной площади участка при горизонтальной прокладке коммуникаций.

Эти параметры ограничивают использование системы и существенно снижают ее привлекательность.

Установка насоса «вода-вода» тоже имеет некоторые ограничения. Если рядом есть доступный водоем, можно разместить систему в нем. Отсутствие открытых вод повлечет за собой бурение скважин и отводных колодцев, что тоже стоит не дешево.

Насос «воздух-вода» не представляет проблем с установкой, и может корректно работать даже в многоквартирных домах, но при суровых зимах с низкими температурными показателями его эффективность падает и для ее поддержки требуется параллельный источник энергии.

Однако, обустройство геотермального отопления в итоге окупает свои затраты и начинает вырабатывать бесплатный ресурс, позволяя владельцам жить в максимально удобных, приятных и комфортных условиях, не тратя при этом больших средств на коммунальные услуги.

Видео описание

Принцип работы теплового насоса.

Второй этап: монтаж и подходящее оборудование

Для устройства геотермального отопления можно использовать уже готовые приспособления. В качестве них подойдет задний змеевик от холодильника, а также кондиционер с измененным внешним и внутренним контуром. Определившись со средством, играющим роль контура, можно приступать к бурению скважины.

Ее глубина должна быть не менее 20-100 метров. Для этой цели пригодится профессиональный бур (это единственная манипуляция, которая может потребовать соответствующей специализации при монтаже).

Также в качестве места, куда будет заложен внешний контур, может быть подготовлен котлован (но, только при условии, если для этого имеется достаточно свободной площади). На его дно насыпают песок. Достаточно присыпать, чтобы полностью перекрыть видимость грунта.

В подготовленной траншее выкладывают трубы внешнего контура, образуя спираль или змейку. Для этой цели подходят и пластиковые трубы, главное, чтобы они выдерживали давление до 6 бар. Получается, что эти каналы должны будут выполнять роль зондов. Обвязку составляют из трех-четырех линий, причем крайние участки формируют в загибы U-образной формы.

Третий этап: подключение теплового насоса к отоплению

Подключение теплонасоса для отопления дома теплом земли осуществляется по стандартной схеме, как и по отношению к другим видам отопительных систем. Для этой цели используется следующий принцип:

• Контуры грунтового коллектора подводятся к дому (в то помещение, где запланирован монтаж насоса).
• Далее к насосу, в соответствии с инструкцией, которая имеется в комплекте, подключается буферный бак, от него холодный контур выводится для организации теплого пола и через стояки подключается к радиаторам отопления.
• От теплового насоса, в свою очередь, выводится еще два контура: холодный и теплый. Они оба подключаются к бойлеру или газовой колонке.

Подобным образом, организованная система отопления работает намного эффективнее не только в плане теплоотдачи, но и затрат на коммунальные платежи.
