Как сделать печь на отработке из газового баллона – теория и практика


Как это работает

Та часть баллона, которая была срезана изначально, будет использована как емкость для отработки. Не забывайте о том, что использовать вместо масла керосин или бензин нельзя ни в коем случае – это чревато взрывом. При желании, вы можете использовать готовую конструкцию не только для обогрева помещения, но и в качестве плиты для готовки еды. Достаточно приварить стальной прямоугольник к крышке.
Две трети емкости заполните маслом, для розжига можно добавить чуть-чуть керосина или бензина, подойдет и тряпка, смоченная в одной из этих жидкостей. Спустя 3-5 минут весь бензин выгорит и работать начнет, непосредственно, отработка.

После окончания эксплуатации следует почистить (хотя бы частично) сам баллон – достаточно хорошенько постучать крышкой сверху по конструкции, чтобы весь нагар отпал.

Что такое отработка

Отработка — это машинные масла, потерявшие свои полезные свойства для автомобиля. В процессе замены отработанные жидкости отправляются в утиль, поэтому приобрести топливо для печи можно по низкой цене и в больших количествах. Для удобства получения масла, заключите договор с ближайшей автомастерской.

Расход отработки составляет 2 литра в час. В зависимости от размера помещения и способа эксплуатации цифра может меняться. Печь с масляным топливом подойдет не только как обогреватель для рабочей площади, но и нагреет воду для различных нужд.

Как пользоваться печью

Чтобы задекорировать печь и сделать ее более привлекательной внешне, можно изготовить специальную краску. Пропорции ингредиентов такие: на 500 г жидкого стекла понадобится 200 г пудры алюминия и 20 г мела. Краски получается много, так что можно пропорционально уменьшить количество ингредиентов.

После интенсивного встряхивания все компоненты перемешиваются, и краску можно смело наносить на печь обычной кистью.

Обратите внимание на ряд правил безопасности в процессе эксплуатации печи:

устанавливать агрегат нужно подальше от сквозняков; недалеко от печи нельзя оставлять легко воспламеняющиеся предметы и вещества; со всех сторон печи должно быть около 50 см зазора; важно избегать попадания воды в емкость с маслом, поскольку это приведет к расплескиванию кипящего топлива через горелку; дымоход должен быть герметично соединен с агрегатом; топливом для такой печи может быть только техническое масло.

Прогрев печи до рабочих температур происходит в течение 5 минут. В бак для топлива заливают отработку на 2/3 его емкости, а сверху вливают около 20-30 г растворителя или бензина. Поджигают фитиль на проволоке и сквозь отверстие для заливки масла поджигают им бензин. Так масло будет быстрее разогреваться, чтобы началось испарение. Когда пары загорятся в горелке можно увидеть устойчивое пламя, подпитывающееся поступающим кислородом. С помощью поддувала можно слегка регулировать интенсивность горения.

Обратите внимание, что горящую печь без надзора оставлять нельзя.

Как функционируют котлы Геккон

Дляознакомлениясобщимпринципомработынеобходимоознакомитьсясэтапамипреобразованиятопливавтепловуюэнергию.

  1. Потопливопроводу (9) отработанноемаслопопадаетвиспаритель (11).
  2. Подвоздействиемтемпературыпроисходитвышеописанноепреобразованиевгаз.
  3. Таккаконлегчевоздуха – парыподнимаютсяповихревомуустройству (14).
  4. Проходячерезотверстиявэтомэлементепроисходитихвозгораниевкамередожига.
  5. Нагнетательвоздухаобогащаетсмеськислородом, чтоповышаеттепловуюотдачу.
  6. Передачаэнергииктеплоносителю (воде, антифризу) происходитчерезстенкитеплообменника. Онинаходятсявкамередожига.

Дляудаленияугарныхгазоввконструкциипредусмотренгазоход. Онжепредназначендлясозданиятяги, обеспечивающейциркуляциювоздушныхпотоковвнутрикамерысгорания.

Сделатьподобнуюконструкциюсвоимирукаминепроблематично. Главное — правильноподобратьматериализготовленияидействоватьсогласноразработаннойтехнологическойсхемесучетомспецификичертежа.

Дно камеры топливника и горелка

По окружности сделал множество отверстий, чтобы воздух мог спокойно попадать к топливу. Когда все отверстия были готовы, я отшлифовал внутреннюю часть горелки. Вы тоже обязательно сделайте это, т.к. на торчках и прочих дефектах начнет активно собираться сажа.

Сначала я вварил горелку в днище верхней камеры, а затем установил их на положенное место. На такую полку печки можно спокойно укладывать древесину. Актуально для случаев, когда нет возможности пополнить запасы отработки.

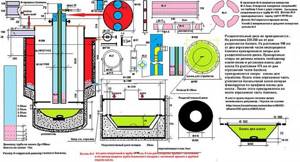

Чертежи и схемы

Чтобы не создавать чертеж и схемы самостоятельно, всегда можно воспользоваться готовыми. Ниже представлены лучшие и проверенные варианты:

Как чистить печь?

Первая чистка

По ходу работы в горелке, дымоотводящей трубе и поддоне печи будет собираться нагар. Естественно, печку можно чистить только после ее остывания.

При чистке я обычно придерживаюсь следующей последовательности:

  • беру пару-тройку горстей чистого песка либо мелкой щебенки и поочередно забрасываю их в выход дымоотводящей трубы со стороны улицы;
  • убираю песок или щебенку с сажей из дымоотводящей трубы сквозь верхнюю камеру;
  • с помощью прутка смахиваю гарь со стенок горелки печки в нижний поддон;
  • достаю сам поддон и вытрушиваю отходы.

Надеюсь, мой опыт станет вам полезен, и вы сможете так же просто, как и я собрать печку на отработанном масле.

Удачной работы!

Системы теплообмена

Одними из наиболее эффективных являются котлы на отработке с водяным контуром и принудительной системой воздушной продувки. Для змеевика теплообменника используются обычные медные трубы, диаметром 10-16 мм. Наиболее эффективные котлы на отработке – водяные, они способны поддерживать температуру до 200 Со – 250 Со . Целесообразно использовать их в качестве резервного источника теплоснабжения параллельно врезав в общую систему отопления коттеджа.

Системы теплообмена — Фото 10

Дно камеры топливника и горелка

Затем я сделал дно для верхнего отсека печки. Для этого использовал лист стали 4-миллиметровой толщины.

Из стали дно вырезалПримеряю дно. Все вырезано аккуратно и соединяется почти без зазоровДонце на месте

Горелку решил делать 20-сантиметровой – этого хватит.

Это будет горелкаСверлю отверстияПодшлифовал

По окружности сделал множество отверстий, чтобы воздух мог спокойно попадать к топливу. Когда все отверстия были готовы, я отшлифовал внутреннюю часть горелки. Вы тоже обязательно сделайте это, т.к. на торчках и прочих дефектах начнет активно собираться сажа.

Сначала я вварил горелку в днище верхней камеры, а затем установил их на положенное место. На такую полку печки можно спокойно укладывать древесину. Актуально для случаев, когда нет возможности пополнить запасы отработки.

Сначала я вварил горелку в днище верхней камерыУстановил горелку

Рекомендации по увеличению КПД самодельной печи

Как увеличить КПД бубафони? Какая проблема мешает этому генератору тепла работать на полную катушку? Одна из проблем — корпус печки нагревается неравномерно. Из-за этого получаем плохой обмен тепла в помещении. Можно ли решить эту проблему? Конечно можно. Для решения этой проблемы, возьмем лист гофрированного металлопрофиля. Обернем его вокруг печки, получив защитную «рубашку» и приварим точечно профильный лист к баллону.

Можно кроме сварки найти другое решение. Это решать, думать вам. Воплотив это решение в готовую конструкцию, мы получим устройство печи длительного горения, формирующее поднимающиеся потоки воздуха. Снизу ребер будет подниматься холодный воздух. Пройдя вдоль корпуса баллона воздух нагреется и на выходе станет горячим.Плюс к этой доработке можно сделать следующее.

Обложить всю конструкцию кирпичом. Это позволит накапливать тепло от генератора, с отдачей его равномерно по всей площади строения достаточно долго. Кроме профильного листа можно использовать обрезки трубы. Подойдут профильные или обычные круглые трубы. Их приваривают вокруг корпуса баллона, получают эффективную конструкцию для генерации тепла с равномерным обогревом.

Делаем пиролизную печь на отработке

Теперь вы знаете, как собрать печь из газового баллона своими руками. Работающий на отработке или на любом масле агрегат порадует вас большим количеством тепла. Например, представленная выше схема печи на отработке рассчитана на обогрев помещения площадью 70-80 кв. м. Давайте теперь рассмотрим схему создания пиролизного агрегата – то есть, небольшой буржуйки.

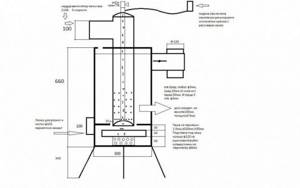

Схема сборки пиролизной печи, работающей на отработке.

Данная печь будет состоять из трех основных частей:

  • Емкость для масла с крышкой и заслонкой;
  • Камера сгорания/пиролиза;
  • Камера дожигания.

Венчается все это дымоходом. Его рекомендованная длина – не менее трех метров, но лучше всего работают дымоходы высотой 4-5 метров.

Емкость для масла делается из отрезка трубы диаметром 344 мм, ее высота составляет 100 мм. Снизу привариваем крышку из листового железа. Верхняя крышка у нас съемная, она делается из трубы диаметром 352 мм – к ней привариваются бортики высотой 600. В крышке делаем центральное отверстие под камеру сгорания диаметром 100 мм. Рядом делаем отверстие диаметром 60 мм – оно будет служить поддувалом. Это отверстие закрывается простой вращающейся крышкой.

Регулируя просвет поддувала, мы сможем регулировать интенсивность горения, что повлияет на температуру воздуха в помещении. Если полностью закрыть поддувало на работающей печи, она может потухнуть.

Делаем камеру дожигания – используем трубу диаметром 352 мм и высотой 100 мм. В нижней части делаем отверстие диаметром 100 мм, в которое вставляется труба камеры сгорания. В верхней крышке делаем отверстие диаметром 100 мм под дымоход. Внутри, поближе к дымоходному отверстию, привариваем небольшую перегородку шириной 330 мм и высотой 70 мм. Наша печь на отработке своими руками почти готова.

Осталось доработать камеру сгорания. Здесь все просто – берем дрель и сверло на 9 мм, сверлим 48 отверстий (6 рядов по 8 отверстий в каждом). При общей высоте трубы камеры сгорания 360 мм, отверстия должны располагаться на участке, отстоящем на 20 мм от нижней части и 50 мм от верхней части.

После завершения всех работ проверьте герметичность всех сварных швов – это позволит рассчитывать на максимальную эффективность печки.

Проверку работоспособности получившегося агрегата проводите на улице. Это убережет вас от возможного пожара и других несчастных случаев.

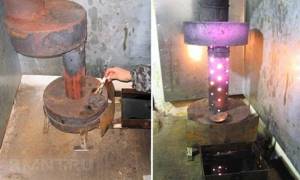

Приступаем к испытаниям печи – устанавливаем ее на улице, заливаем отработку в емкость для масла, сверху подливаем керосин. Аккуратно поджигаем, оставляя поддувало открытым. Спустя некоторое время, печка выйдет на рабочий режим – можно отрегулировать интенсивность горения с помощью поддувала. После этого печка переносится в помещение (оно должно быть проветриваемым).

Для того чтобы обогрев был максимально эффективным, установите печь на отработке в углу, а боковые стенки оббейте оцинкованным железом, чтобы все тепло отражалось внутрь помещения.

Преимущества и недостатки «отработки»

Используется такой метод зачастую в нежилых помещениях вроде гаражей, мастерских, складов и т. д. Работает все довольно просто – сначала отработка нагревается, после чего образуются пары масла, которые тоже горят, причем гораздо интенсивнее, чем само жидкое топливо. В результате мы имеем довольно эффективную печь из газового баллона на отработке, которая способна отопить небольшое помещение за очень маленькую сумму.

Огромной популярностью такой способ обогрева помещения пользуется в автомастерских – там всегда под рукой бесплатное масло, которое сливается со старых автомобилей. В таком случае тепло вообще получается бесплатным, плюс ко всему, нет необходимости искать, как утилизировать старое масло. Единственный момент – перед использованием его нужно очистить, дабы там не было всевозможных примесей.

Прочитав список, находящийся ниже, вы сможете окончательно определиться с тем, стоит ли собирать печь из баллона своими руками, так как имеется множество нюансов, связанных как с агрегатом, так и с типом топлива, используемого в нём. Плюсы:

Стоимость печи, работающей на отработке, минимальная. Если нет желания покупать – можно сделать её своими руками из того же газового баллона или листового металла. Чертежей и видеозаписей в интернете предостаточно, даже человек с минимальными навыками сможет повторить весь процесс.

Заводские печи, их характеристики и особенности

На фото заводская печь Тепламос НТ-612, работающая на отработанном масле.

Прежде чем мы расскажем, как сделать печь на отработке своими руками, рассмотрим несколько моделей печей заводской сборки. Типичный пример – печь Тепламос НТ-612. Это типичный капельный безвентиляторный обогреватель, ориентированный на использование в гаражах, мастерских, ангарах и прочих нежилых и технических помещениях. Мощность прибора варьируется от 5 до 15 кВт, расход топлива – от 0,5 до 1,5 л/час.

Тепламос НТ-612 относится к печам закрытого типа. В ней присутствуют дымоход и труба для подачи воздуха. Сгорание горючего происходит во внутренней камере. Для того чтобы печь вышла на рабочий режим, ее необходимо разогреть с помощью небольшого количества дизтоплива, налитого в специальную чашу. После сгорания топлива мы получаем готовую к заправке и дальнейшей работе печку – открываем подачу отработки и поджигаем ее.

В конструкции данного агрегата присутствует встроенный бак, в который помещается до 8 литров топлива.

Мини-печь на отработке типа «буржуйка» проста как спичечный коробок. Она изготавливается из листового железа и характеризуется универсальностью – она отапливает нежилые помещения и позволяет готовить еду (на поверхность камеры дожигания помещаются небольшие кастрюли, сковородки и чайники). Мощность подобных агрегатов варьируется в самых широких пределах. Работает оборудование на основе пиролиза.

Жар МС-25 может работать как на отработанном масле, так и на солярке.

Рассмотрим более солидную печь – это теплогенератор Жар МС-25. Агрегат может работать как на отработанном масле, так и на солярке. Для его работы необходима электроэнергия, питающая встроенный вентилятор. Тепловая мощность аппарата составляет 25-50 кВт, что позволяет ему обогревать площадь до 500 кв. м. При этом максимальный расход составляет до 4,5 л/час. Печка достаточно большая, весит она 130 кг и требует наличия хорошего дымохода. Температура поступающего в отапливаемые помещения воздуха составляет +50-70 градусов.

Требования к топливу

Когда говорят, что в печке допускается сжигать любую отработку, это верно только отчасти. В качестве топлива пригодно моторное, трансмиссионное или индустриальное масло, но без примесей, металлической стружки и воды. При нагреве вода закипает и выплескивается, что вызывает резкое воспламенение.

Для удаления ненужных взвесей рекомендуется отработку фильтровать и отстаивать в бочке. Вода опускается вниз, летучие вещества испаряются. Емкость должна быть открытой, а в месте ее установки необходимо организовать вентиляцию.

Есть достаточно эффективный способ преобразования отработки не очень высокого качества в топливную эмульсию. Это взбивание масла в какой-либо закрытой емкости на высоких скоростях. При этом образуется однородная смесь, которая горит более равномерно, без расплескивания брызг.

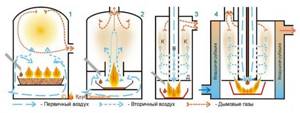

Принцип работы печи на отработанном масле

Прототипом для масляных печей, работающих на отработанном масле, является керогаз, который применялся ранее в деревнях и на дачах. В качестве топлива в нем использовался керосин, пары которого дожигали в отдельной камере. Чтобы сэкономить на топливе, был разработан вариант сжигания отработанного масла. Его можно приобрести бесплатно или за умеренную стоимость на любом СТО.

Составные элементы печки на отработанном масле

Создание самодельной печки на отработке не является трудным процессом. Главная задача состоит в правильной организации системы для продуктивного процесса сгорания масла. Для обеспечения полного сжигания паров тяжелые компоненты необходимо предварительно расщепить на легкие, что осуществляется в результате пиролиза. Для эффективного испарения осуществляется надлежащий подогрев масла.

Принцип работы масляной печи на отработке состоит в следующем. В первую очередь в нижней камере аппарата выполняется поджиг отработки. Интенсивность горения регулируется с помощью дроссельной заслонки в корпусе устройства, через которую в камеру поступает воздух. Пары масла, перемешанные с кислородом, по вертикальной трубе поднимаются вверх. Труба соединена с верхним бачком, который является камерой дожигания.

Смесь перемешивается под воздействием силы Кориолиса (силы инерции). Интенсивность процесса достигается правильным выбором диаметра и длины камеры сгорания. Для обеспечения полного сжигания воздух через заслонку должен поступать в достаточном количестве. Для этого он подсасывается дополнительно через отверстия, выполненные в вертикальной перфорированной трубе, соединяющей бачки.

Интенсивность горения регулируется с помощью дроссельной заслонки в корпусе устройства

Поток газов направляется в камеру окончательного дожигания, в которой верхняя часть расширена. При ее изготовлении выполняется горизонтальный разнос между входом дымохода и выходом камеры сгорания, что необходимо для обеспечения температурного скачка между зонами окисно-азотного и кислородного дожигания. При значении температуры ниже 600 °С оксиды азота являются активнее кислорода. Разлагаясь, они окисляют частицы топлива. С повышением температуры в качестве основного окислителя выступает кислород. Вредные вещества через дымоход отводятся в атмосферу.

Изготавливаем теплогенератор из баллона

Первым делом подготовьте к свариванию газовые баллоны – удалите сферические части (не забудьте наполнить предварительно водой!) и отрежьте один по размеру, чтобы вместе они составили корпус требуемой высоты (1 м).

Заготовьте остальные материалы, учитывая следующие рекомендации:

  • камеру сгорания и пламенную чашу лучше сделать из нержавеющей стали толщиной 1.5—3 мм (например, марки 12X18H12T);
  • если нержавейку отыскать не удалось, используйте черную сталь марки Ст3 — Ст20 от 4 мм толщиной;
  • трубку подачи отработанного масла тоже подберите нержавеющую;
  • толщина стенок жаровых труб – не менее 3.5 мм;
  • для герметизации верхней крышки подберите стальную полосу 40 х 4 мм (ободок) и асбестовый шнур;
  • подготовьте листовой металл 3 мм на изготовление ревизионного люка;
  • на теплообменник возьмите сталь толщиной минимум 4 мм.

Варианты изготовления чаш, устанавливаемых на дно отопительного агрегата

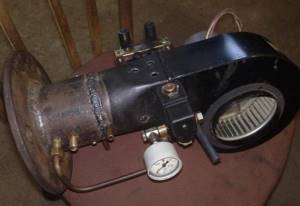

Совет. В качестве нагнетателя мастера обычно применяют «улитку» салонного отопителя ВАЗ 2108, но это не панацея. Возьмите любой подобный вентилятор — все равно его производительность придется регулировать с целью увеличения либо уменьшения мощности котла.

Процесс изготовления двухходового котла на отработке выглядит так:

  1. Нарежьте жаровые трубы Ø32 мм по размеру и сварите теплообменник, используя один баллон в качестве наружного кожуха, а трубу Ø150 мм – стенок камеры сгорания.
  2. Приделайте к теплообменнику подводящие патрубки системы водяного отопления.
  3. Во втором баллоне вырежьте отверстия под ревизионный люк и дымоходный патрубок. Приварите штуцер Ø114 мм и выполните горловину с крышкой из листовой стали.
  4. Сварите оба резервуара в один корпус. Сверху выполните обечайку из железной полосы – она послужит уплотнением крышки. Щель между кромками заполните асбестовым шнуром.
  5. Изготовьте дожигатель в соответствии с чертежом. Проделайте в полусферической крышке (в прошлом – торец баллона) отверстия для смотрового окна и установки дожигателя (по центру).
  6. Крышку оснастите ручками и заслонкой на окошке. Трубу дожигателя допускается приварить к ней наглухо либо прикрутить болтами с уплотнением асбестовым шнуром.

С нижнего торца перфорированная труба закрывается заглушкой, где проделано 4 отверстия – одно посередине, оставшиеся три – радиально. В центральное отверстие выводится трубка маслопровода и обваривается. Последний шаг – изготовление пламенной чаши котла, где будет гореть отработанное масло.

Нижняя (торцевая) часть дожигателя с отверстиями

Рекомендация. Если вы хотите сделать котельную установку на отработке с водяным контуром, обеспечивающим ГВС, не торопитесь заталкивать внутрь теплообменника змеевик. Существуют более простое решение: приварить к водяной рубашке 2 дополнительных патрубка и подключить их к баку косвенного нагрева через циркуляционный насос. Второй вариант – установить на дымоход теплообменник самоварного типа.

По окончании сборки приварите к трубе – дожигателю колено с фланцем и установите «улитку». Чтобы наружная металлическая стенка водяной рубашки не теряла напрасно тепло и не обогревала помещение котельной, выполните изоляцию корпуса из негорючей базальтовой ваты. Простейший способ — примотать утеплитель шпагатом, а затем обернуть тонколистовым крашеным металлом.

Наружную обшивку теплогенератора можно сделать прямоугольной

Более наглядно процесс изготовления жидкотопливного котла продемонстрирован в следующем видео:

Как сварить простую печь

Если говорить о простом отопителе, то подробный чертеж дает полное представление, что нужно сделать, чтобы собрать ее самостоятельно. Для этого потребуется металлопрокат, труба, лист железа. Инструменты – дрель, резак, сварочный аппарат. Чуть сложнее изготовить гнутый дожигатель, который необходим для работы печи с большей производительностью. За стандарт принят угол в 90 градусов. Больше можно, острее нет. Достигаемый эффект прост – удержание горячего отработанного воздуха.

Тогда тепло в большем количестве отдается в комнату, а не «выбрасывается» на улицу. Есть еще одна модернизация – изготовить железный выдвижной ящик. В него заливается масло. При такой конструкции печку проще обслуживать. На чертеже есть все необходимые размеры. Перед сборкой самодельной масляной печи необходимо правильно подобрать диаметр топливника и корпуса.

Здесь все решает объем помещения, которое необходимо отопить. Если это гараж в 3 на 6 метров, берут профиль 80х80х4 мм. Ящик для топлива делают из металла 60х60х4. С круглым металлопрокатом работать сложнее.

Пошаговая инструкция выглядит так:

  1. Порежьте металл по чертежам для изготовления кожуха, выдвижного ящика, дожигателя. Если последний имеет загиб, трубку режут под углом 45 градусов.
  2. У профиля меньшего типоразмера болгаркой вырезается одна стенка. К бокам привариваются заглушки. В итоге получается открытая емкость, к которой необходимо приделать ручку.
  3. Конструкция сваривается. Необходимо просверлить воздушное отверстие вверху топливной камеры. Труба перфорируется. На этом работы завершены.

Следует учитывать, что нужно рассчитать количество и диаметр дырок в дожигателе. Если использовать профиль 80 на 80 мм, значит, площадь поперечного сечения будет равна 6400 квадратных миллиметров. Эту величину делят надвое

Обратите внимание на маркировку примененного сверла. Если это 8 мм, то площадь отверстия будет 50 кв.мм

Теперь 3200 нужно поделить на 50. В результате получается, что для эффективной работы потребуется 64 отверстия. Однако в результате настройки их число можно увеличивать.

Важно, чтобы дымоход был достаточной длины. Возвышение выхода дымоотвода должно быть не менее 5 метров

Тогда работа печки на отработке обеспечит максимально возможный КПД даже без наддува. В противном случае трубу придется нарастить до этой отметки. Но можно дополнительно увеличить производительность, если организовать наклонный дымоход, идущий вдоль стены. Прогретый металл будет отдавать тепло в комнату. Только в этом случае важно соблюдать правила пожарной безопасности. Над трубой не должно быть деревянных полок, а на стенах обоев. Еще лучше – зашить стенку металлическим листом.

Делаем капельный отопитель

Профессионалы, которые собрали не одну «капельницу», используют старые пропановые баллоны, диаметр которых 200 мм. Подойдут и кислородные, так как их поперечное сечение – 220 мм. последние выигрывают благодаря толстым стенкам. Они долго служат, не прогорают, накапливают тепло. Труба С-10 также подойдет, если имеет стенку толщиной 5 мм. Отличный вариант долговечного корпуса – трубы из жаропрочных нержавеющых стальных сплавов, легированного хрома, молибдена или никеля (например, 15Х1МФ либо 12X18H12T) со стенкой не больше 3 мм. Однако специально закупать это сырье нецелесообразно ввиду большой себестоимости.

  1. Изготавливают пламенную чашу, для чего используют обрезок трубы или готовые стальные емкости. Такая вытаскивается через резиновый лючок, поэтому ее не делают слишком большой.
  2. В корпусе вырезают проемы, необходимые для подсоединения дымоходного патрубка и прочистного технологического лючка. Последний обрамляют и закрывают дверцей. Для крепления можно использовать болты.
  3. Изготавливают дожигатель. Сразу все отверстия не делают. Обычно сверлят 2-3 нижних ряда, а остальные досверливают в процессе настройки. Если сделать сразу все, и их окажется слишком много, придется изготавливать новый.
  4. Приваривают крышку с воздуховодом и фланцем. Последний необходим для монтажа вентилятора. Подсоединяется устройство топливоподачи. Здесь поможет фото и видео инструкции.

Теперь собирают все узлы и подсоединяют электропроводку. Конструкция будет более устойчивой, если изготовить металлическую раму. Для этого подойдет тяжелый металлический профиль.

Дозатор

Спецификаработыкотловнаотработанноммаслезаключаетсявсозданииустройствадляподачитоплива. Рекомендуетсяразработатьпростуюинадежнуюсхему, покотороймаслобудетпоступатьвкамерусгораниявнужномобъеме.

Проектировщикикотлов «Геккон» пошлипопути «наименьшегосопротивления». Былиспользованпринципсообщающихсясосудов. Дозаторустанавливаетсяотдельнооткотлаисоединяетсяснимспомощьютопливопровода.

(Схема дозатора)

Регулировкаподачитопливапроисходитпосредствомустановкиположенияпоплавка. Онотрывает (закрывает) подающийкран. Такимобразомможноуменьшатьилиувеличиватьмощностьотопления.

Прирасчетесамодельнойконструкциикотланаотработанноммасленеобходимоучитыватьследующиенюансы:

  • Объемдозатора;
  • Механизмегопополнения;
  • Материализготовленияпоплавка. Оннедолженразрушатьсяподвоздействиемтоплива.

Имеяобщеепредставлениеопринципеработыкотловэтоготипаможноприступатькизготовлениюконструкциисвоимируками.
