Особенности устройства и примеры схем отопления с насосной циркуляцией

Такой насос используется в составе системы отопления для обеспечения принудительной циркуляции теплоносителя. Устройство работает на электричестве и потребляет мало энергии – от 60 до 100 ватт, что сравнимо с обычной бытовой лампочкой.

К сожалению, если электроснабжение частного дома время от времени прерывается, то и работа насоса будет непостоянной, что приведет к нарушению движения жидкости по трубам. Перед установкой насоса рекомендуется заранее продумать, как циркуляцию воды в контуре сделать постоянной.

Подключение электрокотла к системе отопления

обвязки электрического котла отопленияКонвекторы отопления электрические: как выбрать — маленькие хитрости

Чтобы уменьшить количество потребляемой электроэнергии, желательно прибегнуть к следующей схеме:

  • обустроить систему теплого пола, которая равномерно распределяет тепло по всему помещению;
  • установить теплоаккумулятор – теплоизолированный накопительный бак. В нем вода будет нагреваться в ночное время, когда действует более низкий тариф на электричество, а днем – медленно остывать, отдавая тепло в помещение (подробнее: «Правильная схема отопления с теплоаккумулятором»).

Подключение электрокотла к системе отопления: инструкция

Преимущества насосной системы и ее недостатки

Наличие в отопительном контуре насоса наделяет систему несколькими существенными достоинствами:

  • Простотой монтажа
    . Это преимущество существенно в сравнении с естественной системой. Дело в том, что при установке циркуляционного насоса отпадает необходимость в сложной установке верхнего трубопровода, не нужно приваривать трубы, выдерживая угол в 300 и устанавливать главные стояки больших диаметров.
  • Равномерным и быстрым нагревом жилья
    . В отличие от естественной циркуляции, при которой обогрев радиаторов зависит от расстояния до котла, в случае применения насосной версии теплоноситель попадает во все батареи одновременно, а если возникает какой-то диссонанс, то его можно отрегулировать.
  • Обогревом большой территории
    . Это возможно выполнить, если выбрать разводку труб коллекторного типа. При нем обеспечивается равномерное прогревание радиаторов, на каком бы они ни были расстоянии от котла. Поэтому можно продлевать систему трубопроводов до нужной длины, не боясь из-за большой ее протяженности потерять тепло при транспортировке.
  • Возможностью применения антифриза
    . Он обеспечит системе защиту от промерзания.
  • Регулировкой нагрева
    . Она осуществляется по отдельным участкам сети. С помощью предусмотренных регулировочных кранов можно перекрывать целые участки магистрали. За счет чего можно изменять компоновку сети и переделывать схему ее подключения.
  • Продлением срока службы оборудования
    . Котельные приборы в закрытой системе практически не страдают от разницы температур, она менее заметна на входе и выходе из котла.
  • Возможностью введения в систему дополнительных элементов.
    Наличие циркулирующего насоса дает возможность встраивать «теплые полы».
  • Отсутствием необходимости в регулировке воды в системе.
    Включив в обогревательный контур насос и расширительный бачок с мембраной, и сделав его закрытым, получили возможность уменьшить испарение жидкости из системы.

Разновидности циркуляционных насосов

Насос с «мокрым» ротором выполняется в корпусе из нержавеющей стали, чугуна, бронзы или алюминия. Внутри находится керамический или стальной двигатель

Чтобы понять, как работает это прибор, необходимо знать отличия между двумя видами циркуляционного насосного оборудования. Хоть принципиально схема системы отопления на базе теплового насоса не меняется, два вида таких агрегатов отличаются особенностями работы:

  1. Насос с «мокрым» ротором выполняется в корпусе из нержавеющей стали, чугуна, бронзы или алюминия. Внутри находится керамический или стальной двигатель. Крыльчатка из технополимера крепится на валу ротора. При вращении лопастей крыльчатки приводится в движение вода в системе. Эта вода одновременно выполняет функции охладителя двигателя и смазки для рабочих элементов прибора. Поскольку схема «мокрого» прибора не предусматривает использования вентилятора, работа агрегата проходит практически бесшумно. Такое оборудование работает только в горизонтальном положении, иначе прибор просто перегреется и выйдет из строя. Главные преимущества мокрого насоса в том, что он не нуждается в техническом обслуживании, а также обладает отличной ремонтопригодностью. Однако КПД прибора всего 45 %, что является небольшим недостатком. Но для бытового использования этот агрегат подходит как нельзя лучше.
  2. Насос с «сухим» ротором отличается от своего собрата тем, что его двигатель не соприкасается с жидкостью. В связи с этим агрегат обладает меньшей долговечностью. Если прибор будет работать «на сухую», то риск перегрева и выхода из строя невысокий, однако появляется угроза нарушения герметичности из-за истирания уплотнителя. Поскольку КПД сухого циркуляционного насоса составляет 70 %, его целесообразно применять для решения коммунальных и производственных задач. Для охлаждения двигателя схема прибора предусматривает использование вентилятора, который и вызывает повышение уровня шума во время работы, что является недостатком этой разновидности насосов. Поскольку в данном агрегате вода не выполняет функции смазки для рабочих элементов, в ходе работы агрегата периодически необходимо проводить техосмотр и выполнять смазку деталей.

В свою очередь «сухие» циркуляционные агрегаты по типу установки и соединения с двигателем делятся на несколько видов:

  • Консольные. В этих приборах у двигателя и корпуса есть своё место. Они разделены и прочно зафиксированы на нём. Приводной и рабочий вал такого насоса объединяет муфта. Для установки такой разновидности прибора потребуется соорудить фундамент, а обслуживание этого агрегата довольно затратное.
  • Моноблочные насосы могут эксплуатироваться на протяжении трёх лет. Корпус и двигатель располагаются отдельно, но объединяются моноблоком. Колесо в таком приборе устанавливается на валу ротора.
  • Вертикальные. Срок использования этих приборов доходит до пяти лет. Это герметичные усовершенствованные агрегаты с уплотнителем с торцевой стороны, изготовленным из двух отполированных колец. Для изготовления уплотнителей используется графит, керамика, нержавеющая сталь, алюминий. Когда прибор работает, эти кольца вращаются относительно друг друга.

Также в продаже есть более мощные приборы, имеющие два ротора. Такая сдвоенная схема позволяет повысить производительность прибора при максимальной нагрузке. В случае выхода одного из роторов, второй может взять на себя его функции. Это позволяет не только усилить действие агрегата, но и экономить электроэнергию, ведь при снижении потребностей в тепле, работает только один ротор.

Принцип работы насосов

Циркуляционные устройства работают на электричестве. Существует два подхода системы, что ведёт к их разделению на устройство «сухого» и «мокрого» типа.

Принцип работы сухой цепи заключается в том, что привод является полностью изолированным от каждого насоса и турбины, а вращение передаётся через вал. Как правило, такие устройства довольно массивные.

Сухие насосы для циркуляции воды в системе отопления — это мощные и эффективные устройства, обеспечивающие очень высокую скорость потока и высокое давление в системе.

Без них трудно управлять отоплением. В квартире или частном доме устанавливать их необходимо. Однако, есть некоторые недостатки:

  1. Вал, который передаёт вращение — это сложная система уплотнения, предотвращает утечку жидкости под давлением. Эти уплотнения постепенно изнашивается, что требует регулярного профилактического обслуживания, включая замену на новые.
  2. Работа насоса всегда сопровождается звуковым эффектом с воздушным охлаждением.

Наконец, система является очень дорогостоящим выбором, лучшим вариантом будет покупка насоса с «мокрым ротором». Вертикальный насос с «мокрым ротором» также бывает различных типов.

Источник: https://pochini.guru/byt/ustanovka-tsirkulyatsionnogo-nasosa

Системы водяного отопления

Водяное отопление – это способ отопления помещений с помощью жидкого теплоносителя (воды, или антифриза на водяной основе). Передача теплоты в помещения производится с помощью отопительных приборов (радиаторов, конвекторов, регистров труб и т.д.).

В отличие от парового отопления, вода находится в жидком состоянии, а значит — имеет более низкую температуру. Благодаря этому водяное отопление более безопасно. Радиаторы для водяного отопления имеют большие габариты, чем для парового. Кроме того, при передаче теплоты с помощью воды на большое расстояние температура сильно падает. Поэтому часто делают совмещённую систему отопления: от котельной с помощью пара теплота поступает в здание, где в теплообменнике нагревает воду, которая уже поступает к радиаторам.

В системах водяного отопления циркуляция воды может быть как естественной, так и искусственной. Системы с естественной циркуляцией воды просты и относительно надёжны, но имеют невысокую эффективность (это зависит от правильного проектирования системы).

Недостатком водяного отопления также являются воздушные пробки, которые могут образовываться после спуска воды при ремонте отопления и после сильных похолоданий, когда температуру в котельных повышают и часть растворенного в ней воздуха выделяется из нее. Для борьбы с ними устанавливаются специальные спусковые клапаны. Перед началом отопительного сезона с помощью этих клапанов выпускается воздух благодаря избыточному давлению воды.

Системы отопления различают по многим признакам, например: — по способу разводки — с верхней, нижней, комбинированной, горизонтальной, вертикальной разводкой; — по конструкции стояков — однотрубные и двухтрубные;

— по ходу движения теплоносителя в магистральных трубопроводах — тупиковые и попутные; — по гидравлическим режимам — с постоянным и изменяемым гидравлическим режимом; — по сообщению с атмосферой — открытые и закрытые.

Комплектация открытой системы

Конструктивно магистраль состоит из основных и вспомогательных узлов – котла, циркуляционного насоса, расширительного бака, трубопроводов, батарей. Стоит рассмотреть все элементы подробнее.

Котел

Чтобы отопление открытого типа работало бесперебойно, нужно подобрать правильную мощность котла.

Недостаток показателя обернется плохой циркуляцией теплоносителя, избыток – увеличением расходов, а также:

  • образованием конденсата в дымоходе;
  • снижением срока эксплуатации элементов системы;
  • неэффективностью работы котла, который не рассчитан на работу при сниженных нагрузках;
  • отказом автоматики.

Расчет мощности производится по сложной формуле, но можно обойтись стандартом – на 10 м2 площади требуется 1 кВт мощности, плюс 15-30% запаса. Таким образом расчет производится довольно быстро. Помощь оказывают и производители оборудования, выкладывая на своих сайтах бесплатные калькуляторы расчета с учетом всех особенностей дома – утепления, схемы разводки, количества радиаторов и прочего.

Циркуляционный насос

Несмотря на то, что самотечная конструкция пользуется спросом, открытая система отопления с циркуляционным насосом отличается большей эффективностью, поэтому для строений площади от 50 м2 следует предусмотреть наличие этого агрегата. Установка прибора снижает эксплуатационные расходы, а потребление электричества не больше, чем у обычной лампы накаливания.

Подбирается насос не только по диаметру, но и производительности, мощности создаваемого напора жидкости. Все параметры указываются в техническом паспорте и дополнительных рекомендациях от производителя, потому инструкцию читать обязательно.

Расширительный бак

Мастеру с минимальными навыками сварки не составит труда сделать резервуар собственными руками. Важно учесть общий объем теплоносителя и сделать бачок с запасом пространства на расширение воды (примерно +10% к общему объему). При изготовлении бака следует отдать предпочтение металлу, стойкому к процессам коррозии.

Радиаторы отопления

Батареи – обязательный элемент конструкции, передающий энергию теплоносителя воздуху в комнате.

Различаются радиаторы по материалу изготовления:

  1. Чугунные радиаторы. Прочные, стойкие к коррозии, дорогие приборы длительного срока эксплуатации. Большая масса и высокая инертность агрегатов – плюс для открытой системы отопления.
  2. Стальные приборы отличаются легкой массой, но подвержены коррозии. Выбирать следует приборы с антикоррозийным покрытием, которые отличаются сниженной теплопроводностью. Иначе расходы на отопление значительно возрастут.
  3. Алюминиевые батареи считаются оптимальным выбором. Легкие и прочные приборы обладают хорошей теплоотдачей, теплоемкостью. Монтаж отличается простотой.
  4. Биметаллические батареи – лидер по сочетанию качеств и оптимальной стоимости. Недостатков нет, но лучше такие приборы применять в системах с постоянным высоким давлением. При выборе самотечной схемы установка биметаллических радиаторов нецелесообразна.

Подготовка воды для системы отопления и как ее правильно умягчить

Важно! Перед выбором типа приборов необходимо рассчитать количество батарей, которое будет встраиваться в магистраль. Вполне вероятно, что достаточно 3-4 агрегатов для полноценного отопления дома, в этом случае чугунные батареи более чем оправданы.

Трубы открытой системы отопления

Выбор элементов магистрали производится с учетом диаметра, схемы разводки и материала изготовления деталей, в частности:

  • металлические трубы тяжелы в монтаже, стоят дорого и не применяются в системах автономного отопления;
  • медные отличаются предельно длительным сроком эксплуатации, выдерживают любые нагрузки, но стоят дорого;
  • металлопластиковые – оптимальный вариант, но придется регулярно проверять прочность соединений, подтягивать стыки для снижения риска протечек;
  • трубы из сшитого полиэтилена хорошо подходят для формирования тепловой системы, а простая сборка на фитинги облегчает монтаж, однако выбор затруднен большим количеством «кустарной» продукции, не отвечающей требованиям безопасности и практичности;
  • полипропиленовые элементы считаются лучшими, такая магистраль проста в монтаже, служит долго и не требует особого ухода.

Важно! Чтобы получить качественное водяное отопление открытого типа с насосом, следует выбрать армированные полипропиленовые трубы. Аппарат для пайки стыков стоит дорого, но можно взять в аренду. Стекловолоконное армирование труб лучше алюминиевого.

Определение мощности

При выборе насоса нужно учитывать такие факторы, как:

  • мощность отопительных радиаторов;
  • скорость движения теплоносителя;
  • общая длина трубопровода;
  • проходное сечение трубопроводов;
  • мощность котла.

Расчеты

Чтобы точнее определить мощность насоса, можно воспользоваться правилом 1 кВт мощности к 1 литру прокачиваемой воды. Так, насос мощностью 25 кВт может обеспечить циркуляцию максимум 25 литров теплоносителя.

Иногда применяется упрощенная схема выбора, основанная на площади отапливаемого помещения:

  • для отопления постройки площадью до 250 м2 покупают насос мощностью 3,5 кубометра воды в час и силой напора 0,4 атмосферы;
  • от 250 до 350 м2 – мощностью 4,5 кубометра в час и силой напора 0,6 атмосфер;
  • от 350 м2 – мощностью 11 кубометров в час и силой напора 0,8 атмосфер.

Европейская методика расчета

При выборе оборудования можно пользоваться еще одной методикой – типовыми проектами обустройства жилья, разработанными в Европейском Союзе. Так, на 1 м2 пространства должна приходиться мощность насоса 97 Ватт при условии, что температура воздуха на улице составляет 25С° (минус), или 101 Ватт – если температура опускается до 30С° (минус).

Эта норма действует для построек высотой от трех этажей и больше. При обустройстве частного дома высотой до двух этажей мощность насоса на 1 м2 площади должна составлять 173 Ватта при уличной температуре до 25С° мороза и 177 Ватт – ниже 25С°.

Разновидности схемы

Само название схемы подразумевает использование циркуляционного насоса, цель которого — обеспечивать напор и постоянное продвижение нагретой воды. Кратко принцип работы схемы выглядит так: нагретая до необходимой температуры вода поступает по трубопроводу в радиаторы. После остывания она возвращается в котёл по отводящему трубопроводу. Встроенный расширительный бак обеспечивает постоянное давление теплоносителя и призван выдержать увеличивающийся во время нагревания объём воды.
Можно выделить несколько разновидностей такой системы, разделяющихся по следующим признакам:

  1. по способу подключения трубопровода к радиаторам: однотрубные и двухтрубные;
  2. по месту расположения стояков: вертикальные стояки и горизонтальные стояки;
  3. по типу магистрали: тупиковые системы и системы с попутным движением воды;
  4. по типу разводки: с верхней и с нижней.

Разберёмся, как подключить циркуляционный насос для отопления по каждой из указанных схем.

Однотрубная и двухтрубная системы

Считающаяся пережитком прошлого однотрубная конструкция подразумевает подключение к радиатору лишь одной трубы. Все отопительные приборы дома соединяются последовательно, а теплоноситель протекает через них, начиная с верхнего и заканчивая нижним, с каждым сантиметром продвижения отдавая всё больше тепла. Таким образом, к последним из радиаторов вода подходит едва тёплой, и это создаёт сильный дисбаланс в температуре разных комнат. Единственным способом хоть как-то уменьшить эту разницу является установка в нижних комнатах радиаторов с большим количеством секций.
Среди других недостатков:

  • невозможность установить регулировочные краны, поскольку это автоматически перекроет или уменьшит доступ воды к радиаторам «ниже по течению»;
  • нерегулируемая температура в отапливаемых помещениях: если отопительная система запущена, будут обогреваться все комнаты.

Однотрубная система была популярна полвека назад, но в наше время устарела окончательно и практически не используется.

Двухтрубная конструкция устраняет эти недостатки за счёт подведения к каждой батареи подводящей и отводящей трубы. Теряющий свою температуру теплоноситель в данном случае отводится из радиатора в котёл для нового нагревания, а не продвигается в следующий радиатор. Ещё одно дополнительное преимущество: возможность установить на каждый из радиаторов собственный регулировочный кран или автоматический термостат.

Вертикальный и горизонтальный стояки

Подключение радиаторов к вертикальному стояку позволяет подводить к ним трубы не сразу, а по отдельности для каждого этажа высотки. Главное преимущество вертикальных стояков — отсутствие воздушных пробок. Недостаток — относительно высокая стоимость.
В несколько иных целях используется установка циркуляционного насоса в системе отопления со стояком горизонтального типа: отопление лестничных площадок, коридоров и любых обширных одноэтажных зданий. Её существенными плюсами являются экономия на трубах и вытекающая из неё низкая стоимость монтажа. Известный недостаток: появление воздушных пробок, устранить которые, однако, помогают краны Маевского.

Тупиковая и попутная схемы

Широко распространённая тупиковая система подразумевает движение теплоносителя по подающей трубе в одну сторону, а по отводящей — в обратную. Циркуляционные кольца при этом существенно отличаются по длине. Недостаток тупиковой системы: неравномерность прогрева. Те из отопительных приборов, которые находятся ближе к котлу, отличаются лучшей эффективностью, нежели более далёкие. Даже подключение циркуляционного насоса в систему отопления тупикового типа не даёт гарантий того, что все радиаторы будут нагреваться одинаково хорошо. Достоинство же такой системы: экономичность. Их недостатки зачастую сглаживают, устанавливая несколько маленьких магистралей вместо одной длинной.В попутной схеме длина циркуляционных колец всегда одинаковая. Соответственно, все радиаторы прогреваются тоже одинаково, находясь на любом расстоянии от главного стояка. Из-за высокой стоимости (требуется больше труб) попутная схема используется редко.

Верхняя и нижняя разводки

Отопительная система с внешней разводкой подразумевает установку подводящего трубопровода выше радиаторов.

Обычно применяется в межпотолочных полостях или на чердаке.

Принцип действия прост: установка циркуляционного насоса в систему отопления позволяет поднять нагретую воду в самую верхнюю точку трубопровода, откуда она уже будет распределяться по нижележащим помещениям. Там же, в наивысшей точке, устанавливается расширительный бак, чья задача — предотвращение появления воздушных пробок. Отводящая же труба, напротив, монтируется ниже отопительного прибора. По понятным причинам верхняя разводка неприменима в зданиях с плоской крышей и без чердаков.В схеме с нижней разводкой оба (и подающий, и отводящий) трубопровода устанавливают ниже радиаторов и при этом с небольшим уклоном (для предотвращения образования воздушных пробок). Единственное заметное преимущество схемы: возможность подключать отопление поэтапно, этаж за этажом.

Выбор оборудования

Пришло время разобраться с тем, как выбрать циркуляционный насос для систем отопления установка которого имеет немало нюансов. Выбор насоса производится всего по двум параметрам: планируемая сила напора воды и сопротивление воды, которое придётся преодолевать насосу для создания напора. Как ни парадоксально, но мощность насоса должна быть меньше на 10-15%, чем в расчётных значениях. В противном случае количество потребляемой электроэнергии, шум и скорость износа деталей будут слишком высоки. Глупо ударяться и в другую крайность, экономя на мощности насоса. Такой агрегат не сможет перекачивать нагретую воду в требуемом объёме с нужной скоростью.Существуют модели с интегрированными в них ручными или электронными регуляторами скорости работы электродвигателя. Высочайший КПД требует максимальной скорости вращения вала. Ещё одна нестандартная разновидность — насос циркуляционный для отопления мини, многие модели которых работают автономно, без подключения к электросети (на дизельном топливе или бензине). Такие насосы отлично подходят для мест, где проведение электричества не планируется (садовые или охотничьи домики, строительные будки). Еще об одном способе отопления помещения, где есть проблема с электричеством, можно прочитать здесь.

Общая информация.

Тот факт, что схема отопления одноэтажного дома с естественной циркуляцией практически не имеет движущихся элементов, позволяет эксплуатировать её без капитального ремонта длительное время. Если разводка СО проведена с использованием труб оцинкованных или полимерных, то сроки могут достигать пятидесяти лет.

ЕЦ автоматически подразумевает низкий перепад давлений на входе и выходе. Естественно, теплоноситель испытывает определённое сопротивление своему движению, проходя через отопительные приборы и трубы. С учётом этого определён оптимальный радиус для нормальной работы СО с ЕЦ, тридцать метров. Но надо понимать, что цифра достаточно условна и может колебаться.

В силу особенностей конструкции система отопления с естественной циркуляцией одноэтажного дома обладает высокой инерционностью. С момента розжига котла до стабилизации температуры в помещениях здания проходит не менее нескольких часов. Причина проста. Сначала прогревается теплообменник котла и только потом начинается медленное перемещение теплоносителя.

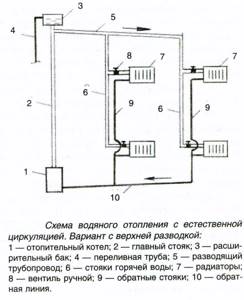

Схема отопление дома с естественной циркуляцией

Важно, чтобы в тех местах, где трубы СО проложены горизонтально, они имели обязательный уклон по направлению течения теплоносителя. Этим достигается перемещение воды в системе без застоя и автоматическое удаление воздуха из системы в её верхнюю точку, которая находится в расширительном бачке

Он выполняется по одному из трёх вариантов: открытый, со встроенным воздушником или герметичный.

Выбор места установки

Все требования к установке сводятся к двум правилам:

  • Насос должен обеспечить полноценную циркуляцию теплоносителя в контуре с соблюдением гидродинамического режима работы;
  • Ориентирование насоса и способ установки определяется его конструкции и требованием производителя.

В первом случае значит, что насос должен прокачивать теплоноситель равномерно по всему контуру не создавая проблемных зон или неправильного перераспределения жидкости. Если условно разделить систему отопления на участок с котлом и его обвязкой и контур с радиаторами, то насос устанавливается строго на границе.

Не допускается его установка в середине контура так, чтобы часть теплообменников или других отопительных приборов, накопителей и т.п. располагалось между насосом и основной частью контура.

Ошибочной будет установка, например, в середине контура для повышения напора на дальних от котла радиаторах. Часто к таким мерам прибегают, когда изначально неверно были рассчитаны параметры разводки или производительности основного насоса и с помощью дополнительных насосов пытаются исправить ситуацию.

Однако на практике это приведет к сбою в циркуляции теплоносителя с образованием обратного тока или застоем из-за дисбаланса давления в различных точках контура.

Одновременно с этим важно учесть требования производителя по монтажу. Направление движения теплоносителя всегда указывается на корпусе насоса, определяя способ включения, а инструкция определяет доступные позиции (вертикально, горизонтально, на допустимых углах наклона).

В общем случае ротор должен располагаться горизонтально, а блок подключения питания с клеммами и автоматикой должен располагаться сбоку или сверху так, чтобы даже при протечке теплоноситель не попал на контакты, вызывая короткое замыкание.

Ставить насос на обратной или подающей линии – не имеет значения, если он изначально рассчитан на работу с перекачиваемой средой температурой до 100-110ºС. Помимо вышеуказанных правил следует лишь ориентироваться на удобство доступа к месту установки. Так во многих случаях на линии подаче, расположенной сверху, насос устанавливать лучше, ведь к нему будет проще доступ для обслуживания и ремонта.

Рекомендации по установке насосов

Для того чтобы обеспечить нормальную циркуляцию жидкости в системе отопления, нужно сделать правильный выбор места, где будет установлен насос. Следует определить такое место в области всасывания воды, в котором всегда присутствует избыточное гидравлическое давление.

Чаще всего выбирается наиболее высокая точка трубопровода, от которой расширительный бак поднимается на высоту примерно 80 см. Применение данного способа возможно при условии помещения с большой высотой. Обычно практикуется установка расширительного бака на чердаке, при условии его утепления на зимний период.

Во втором случае трубка переносится от расширительного бака и врезается вместо подающего трубопровода в трубу обратной подачи. Возле этого места находится всасывающий патрубок насоса, поэтому для принудительной циркуляции создаются наиболее благоприятные условия.

Третий вариант установки заключается во врезке насоса в трубопровод подачи, непосредственно за точкой, в которую поступает вода из расширительного бака. Использование такого подключения возможно, если конкретная модель обладает устойчивостью к высокой температуре воды.

Функционирование устройства

Несмотря на большое количество информации, многим трудно понять, куда и как правильно установить циркуляционный насос для обеспечения принудительной циркуляции воды в системе отопления дома.

Нужно следовать инструкции. Часто этот блок расположен на обратном трубопроводе, что приводит к следующим ситуациям:

  • Температура жидкости в поставках значительно выше, поэтому насос не работает.
  • Плотность горячей воды меньше.
  • Статическое давление в трубопроводе выше, что облегчает функционирование прибора.

Иногда, попадая в помещение, где установлен котёл, обеспечивающий отопление в квартире, можно увидеть, что система основана на возврате.

Можно сказать, что это единственно правильное решение, даже если не знать о центробежном приборе, который может стоять в выходной трубе.

В чрезвычайной ситуации и в результате увеличения давления срабатывает предохранительный клапан, который выпускает пар из котла. Если действие не завершено, клапан обеспечивает сброс давления, и в результате происходит взрыв корпуса котла.

Опыт показывает, что не более 5 минут после начала процесса нагрева срабатывает защитный клапан. Если установить прибор на обратном трубопроводе, пар в нем не появляется, а время до аварии увеличится до 20 минут.

То есть, если установить обратный клапан, взрыв предотвратить не получится, но задержать его, чтобы выиграть время для принятия решения, можно.

Куда ставить

Устанавливать циркуляционный насос рекомендуют после котла, до первого ответвления, а вот на подающем или обратном трубопроводе — все равно. Современные агрегаты делают из материалов, которые нормально переносят температуры до 100-115°C. Мало найдется систем отопления, которые работают с более горячим теплоносителем, потому соображения более «комфортной» температуры несостоятельны, но если вам так спокойнее, ставьте в обратке.

Можно ставить в обратном или прямом трубопроводе после/перед котлом до первого ответвления

Нет разницы и по гидравлике — котлу, да и остальной системе, абсолютно все равно, в подающей или обратной ветке стоит насос. Что имеет значение — это правильность установки, в смысле обвязки, и правильная ориентация ротора в пространстве

Остальное неважно

По месту установки есть один важный момент. Если в системе отопления две отдельные ветки — на правое и левое крыло дома или на первый и второй этаж — имеет смысл на каждой поставить отдельный агрегат, а не один общий — непосредственно после котла. Причем на этих ветках сохраняется то же правило: сразу после котла, до первого разветвления в этом отопительном контуре. Это даст возможность задавать требуемый тепловой режим в каждой из частей дома независимо от другого а также в двухэтажных домах экономить на отоплении. Как? За счет того, что на втором этаже обычно значительно теплее, чем на первом и там требуется намного меньше тепла. При наличии двух насосов в ветке, которая идет наверх, скорость движения теплоносителя задается намного меньше, а это позволяет сжигать меньше топлива, причем без ущерба для комфортности проживания.

Есть два типа систем отопления — с принудительной и естественной циркуляцией. Системы с принудительной циркуляцией работать без насоса не могут, с естественной — работают, но в таком режиме имеют более низкую теплоотдачу. Тем не менее, меньшее количество тепла, это все-таки намного лучше, чем его полное отсутствие, потому в местностях, где электричество отключают часто, проектируют систему как гидравлическую (с естественной циркуляцией), а затем в нее врезают насос. Это дает высокую эффективность и надежность отопления. Понятное дело, что установка циркуляционного насоса в этих системах имеет отличия.

Все системы отопления с теплым полом принудительные — без насоса через такие большие контура теплоноситель не пройдет

Принудительная циркуляция

Так как система отопления с принудительной циркуляцией без насоса неработоспособна, его устанавливают прямо в разрыв подающей или обратной трубы (по вашему выбору).

Большинство проблем с циркуляционным насосом возникают из-за наличия в теплоносителе механических примесей (песка, других абразивных частиц). Они способны заклинить крыльчатку и остановить мотор. Потому перед агрегатом обязательно ставят сетчатый фильтр-грязевик.

Установка циркуляционного насоса в систему с принудительной циркуляцией

Также желательно с двух сторон установка шаровых кранов. Они дадут возможность заменить или отремонтировать устройство без слива теплоносителя из системы. Перекрываете краны, снимаете агрегат. Сливается только та часть воды, которая была непосредственно в этом куске системы.

Естественная циркуляция

Обвязка циркуляционного насоса в гравитационных системах имеет одно существенное отличие — необходим байпас. Это перемычка, которая делает систему работоспособной при неработающем насосе. На байпасе ставят один шаровый отсечной кран, который закрыт, все время, пока работает перекачка. В таком режиме система работает как принудительная.

Схема установки циркуляционного насоса в системе с естественной циркуляцией

Когда пропадает электричество или агрегат выходит из строя, кран на перемычке открывают, кран, ведущий на насос, перекрывают, система работает как гравитационная.

Особенности монтажа

Есть один важный момент, без которого установка циркуляционного насоса будет требовать переделки: требуется разворачивать ротор так, чтобы он был направлен горизонтально. Второй момент — направление потока. На корпусе есть стрелка, указывающая в какую сторону должен течь теплоноситель. Вот так и разворачивайте агрегат, чтобы направление движения теплоносителя было «по стрелке».

Сам насос может быть установлен как горизонтально, так и вертикально, только при подборе модели смотрите, чтобы он мог работать в обоих положениях. И еще один момент: при вертикальном расположении мощность (создаваемый напор) падает примерно на 30%. Это надо учитывать при выборе модели.

Особенности установки насоса в системе с естественной циркуляцией теплоносителя

Для того чтобы обеспечить работоспособность отопления при отключении электричества, необходимо создать минимальное гидравлическое сопротивление на всех участках контура.

Нормальному движению теплового агента препятствуют любые повороты и перепады высот магистрали, сопротивление запорного оборудования и уменьшение сечения трубопровода.

Поэтому при монтаже циркуляционного насоса соблюдают следующие требования:

  • врезку выполняют без размыкания основного контура, в параллель ему. Необходимый диаметр трубопровода должен быть не менее 32 мм, а сечение труб для подключения насоса – на четверть меньше;
  • перед помпой и после неё устанавливают запорную арматуру, чтобы при неисправности оборудования можно было его демонтировать без необходимости сброса теплоносителя;
  • на участке между врезками насоса монтируют шаровой кран, который перекрывают во время принудительной подачи теплоносителя. В противном случае он будет циркулировать по малому кругу, между местами врезки помпы.

Автоматизировать процесс переключения при отсутствии электричества поможет обратный клапан, установленный вместо шарового вентиля.

Так называемый байпас будет закрыт до тех пор, пока насос не выключится и давление перед клапаном не превысит усилие рабочей пружины.

Недостатком пружинных обратных клапанов является дополнительное сопротивление потоку жидкости, поэтому лучшим решением будет монтаж устройства шарикового типа.

Двухтрубная система с верхней разводкой

Магистраль подающего трубопровода прокладывается под потолком, обратка – по полу. Это объясняет постоянно высокое давление в системе, позволяет применять трубы одинакового диаметра даже при формировании конструкции самотечного типа. Расширительный бак нужно устанавливать на чердак, обязательно утеплив его, или поместить между перекрытием – нижняя часть остается в отапливаемой комнате, верхняя – на чердаке.

Специалисты рекомендуют монтировать верхнюю магистраль выше уровня оконных проемов. В этом случае доступно размещение расширительного бака под потолком, при условии достаточной высоты стояка, чтобы обеспечить давление в системе. Труба обратной подачи выкладывается по полу или опускается под него.

В случае с верхней разводкой на виду остаются верхние трубы, что не улучшает внешний вид комнаты, также часть тепла остается наверху, не используется для прогрева помещений. Можно пустить трубы проходящей магистрали под радиаторами, а чтобы обеспечить нормальную циркуляцию, установить насос, что позволяет применять трубы малого диаметра.

В двухэтажных строениях частного типа верхняя разводка считается эффективной и помогает добиться хорошего прогрева всех комнат. Расширительный бак ставится в самую высокую точку, котел – в подвал. Такая разница высоты гарантирует оперативность транспортировки теплоносителя, доступность подключения емкости для обеспечения ГВС – циркуляция воды обеспечит постоянный приток горячей воды ко всем приборам.

Если установить в доме газовый или энергонезависимый котел, то схема становится автономной. Для сокращения расходов следует рассмотреть вариант совмещения одно- и двухтрубной системы отопления. Например, сделать теплый (одноконтурный) пол на втором этаже, а на первом оборудовать двухконтурную конструкцию.

Достоинства схемы в:

  • скорости движения теплоносителя;
  • максимальном и ровном прогревании помещений;
  • исключении риска образования воздушных пробок.

К минусам относят большой расход комплектующих, недостаточность энергии для прогрева больших помещений и трудности с размещением расширительного бака.

Элементы системы с принудительной циркуляцией

Принудительная циркуляция — процесс, требующий установки не только насоса, но и других обязательных элементов.

  • К ним относятся:

расширительный бак для компенсации объема теплоносителя при изменении температуры; группа безопасности, включающая манометр, термометр, предохранительный клапан; радиаторы, подключенные по одной из схем разводок; краны Маевского или сепаратор воздуха; обратный клапан; краны заполнения и слива системы; фильтр грубой очистки.

Кроме того, при использовании в качестве нагревателя твердотопливного котла. без функции автоматической загрузки топлива, рекомендуется включить в систему теплоаккумулятор — накопительный бак нужного объема. Это позволит выровнять температуру теплоносителя и избежать ее суточных колебаний.

Варианты обустройства трубопроводов

Существуют два типа двухтрубной разводки: вертикальный и горизонтальный. Вертикально трубопроводы располагают обычно в многоэтажных домах. Такая схема позволяет обеспечить отоплением каждую квартиру, но при этом происходит большой расход материалов.

Верхняя и нижняя разводка

Распределение теплоносителя осуществляют по верхнему или нижнему принципу. При верхней разводке подающий трубопровод проходит под потолком и спускается к радиатору. Обратная труба проходит по полу.

При такой конструкции хорошо происходит естественная циркуляция теплоносителя, благодаря перепаду высот он успевает набирать скорость. Но такая разводка не получила широкого применения из-за внешней непривлекательности.

Схема двухтрубной системы отопления с нижней разводкой встречается гораздо чаще. В ней трубы располагают внизу, но подача, как правило, проходит немного выше обратки. Причем трубопроводы иногда проводят под полом или в подвале, что является большим преимуществом такой системы.

Такое расположение подходит для схем с принудительным движением теплоносителя, так как при естественной циркуляции котел должен быть ниже радиаторов не менее чем на 0,5 м. Поэтому его очень сложно установить.

Встречное и попутное движение теплоносителя

Схема двухтрубного отопления, в которой горячая вода двигается в разные стороны, называется встречной или тупиковой. Когда движение теплоносителя осуществляется по обоим трубопроводам в одном направлении, называется попутной системой.

В таком отоплении зачастую при монтаже труб прибегают к принципу телескопа, что облегчает регулировку. То есть, при сборке трубопровода укладывают последовательно участки труб, постепенно уменьшая их диаметр. При встречном движении теплоносителя обязательно присутствуют термоклапаны и игольчатые вентили для регулировки.

Веерная схема подключения

Веерная, или лучевая схема применяется в многоэтажных домах для подключения каждой квартиры с возможностью установления счетчиков. Для этого на каждом этаже устанавливают коллектор с выходом трубы на каждую квартиру.

Причем для разводки применяются только цельные участки труб, то есть не имеющие стыков. На трубопроводы устанавливают тепловые приборы учета. Это позволяет каждому владельцу контролировать свой расход теплоэнергии. При строительстве частного дома такая схема применяется для поэтажной разводки трубопроводов.

Для этого в обвязке котла устанавливают гребенку, от которой и подключают по отдельности каждый радиатор. Это позволяет равномерно распределить теплоноситель между приборами и уменьшить его потери из системы отопления.

Назначение насоса на отопление

Циркуляционный насос с мокрым ротором в разрезе

Раньше насосы циркуляционного типа использовались только в системах централизованного отопления, а для частного домостроения являлось нормой естественное движение теплоносителя, вызванное разницей температур.

Сейчас принудительная циркуляция применяется повсеместно благодаря появлению компактных и недорогих моделей, рассчитанных на обслуживание отопительных сетей небольших домиков и коттеджей.

Циркуляционный насос — это компонент системы отопления. Предназначен для обеспечения принудительного движения теплоносителя по замкнутому контуру (циркуляции), а также рециркуляции. Для расчета производительности насоса, работающего в циркуляционной системе, нужно учитывать только потери на трение в трубопроводе. Высота системы (помещения) не имеет значения, так как жидкость, которая подается насосом в подающий трубопровод отопительной системы, толкает воду также в обратном направлении. Поэтому можно использовать относительно небольшую мощность насоса для обеспечения циркуляции теплоносителя.

Есть два типа подобных агрегатов — с сухим и мокрым ротором. Устройства с сухим ротором имеют высокий КПД (порядка 80%), но сильно шумят, требуют регулярного обслуживания. Агрегаты с мокрым ротором работают почти бесшумно, при нормальном качестве теплоносителя могут качать воду без отказов более 10 лет. Они имеют меньший КПД (порядка 50%), но их характеристик более чем достаточно для отопления любого частного дома.

Варианты разводки трубопровода в системе

От схемы расположения отопительных приборов и соединяющих труб зависит эффективность, экономичность и эстетичность системы теплоснабжения. Выбор разводки определяется исходя из конструктивных особенностей и площади дома.

Специфика однотрубной и двухтрубной схем

Нагретая вода поступает к радиаторам и обратно в котел разными способами. В одноконтурной системе теплоноситель подается через одну магистраль большого диаметра. Трубопровод проходит через все радиаторы.

Преимущества однотрубной системы с самоциркуляцией:

  • минимальный расход материалов;
  • простота монтажа;
  • ограниченное количество труб внутри жилого помещения.

Основной недостаток схемы с одной трубой, выполняющей обязанности подачи и обратки, заключается в неравномерном прогреве радиаторов отопления. Интенсивность нагрева и теплоотдача батарей падает по мере их отдаленности от котла.

При длинной цепочке разводки и большом количестве радиаторов последняя батарея может оказаться совершенно неэффективной. «Горячие» приборы отопления рекомендуется устанавливаться в комнатах северной стороны, детских и спальнях

Двухтрубная схема отопления уверенно отвоевывает позиции. Радиаторы соединяют обратный и подающий трубопровод. Между батареями и источником тепла образуются локальные кольца.

  • все отопительные приборы равномерно разогреваются;
  • возможность регулировки нагрева каждого радиатора отдельно;
  • надежность эксплуатации схемы.

Двухконтурная система требует больших вложений и трудозатрат. Выполнить монтаж двух веток коммуникаций по строительным конструкциям будет сложнее.

Двухтрубная система легко балансируется, обеспечивая подачу теплоносителя одинаковой температуры во все приборы отопления. Комнаты помещения прогреваются равномерно

Верхняя и нижняя подача теплоносителя

Зависимо от места размещения магистрали, подающей горячий теплоноситель, различают верхнюю и нижнюю подводку.

В открытых системах отопления с верхней разводкой нет необходимости в использовании устройств для отвода воздуха. Излишки его сбрасываются через сообщающуюся с атмосферой поверхность расширительного бачка

При верхней разводке теплая вода поднимается по главному стояку и через разводящие трубопроводы передается в радиаторы. Устройство такой системы отопления целесообразно в одно- и двухэтажных коттеджах и частных домах.

Достаточно практична система теплоснабжения с нижней разводкой. Подающая труба размещается внизу, рядом с обраткой. Движение теплоносителя в направлении снизу вверх. Вода, пройдя через радиаторы, по обратному трубопроводу направляется в нагревательный котел. Батареи оборудуются кранами Маевского для удаления воздуха из магистрали.

В системах отопления с нижней разводкой возникает необходимость в использовании устройств для отвода воздуха, простейшим из которых является кран Маевского

Вертикальные и горизонтальные стояки

По типу положения магистральных стояков различают вертикальные и горизонтальные способы разводки трубопровода. В первом варианте радиаторы всех этажей подключаются к вертикально расположенным стоякам.

Вертикальную разводку используют при обустройстве домов в два, три и более этажа с чердачным помещением, в пределах которого можно проложить и утеплить трубопровод

Особенности «вертикальных» систем:

  • отсутствие воздушных пробок;
  • подходит для теплоснабжения высотных построек;
  • поэтажное подключение к стояку;
  • сложности установки квартирных теплосчетчиков в многоэтажных домах.

Горизонтальная разводка предусматривает подключение радиаторов одного этажа к единому стояку. Преимущество схемы – для устройства используется меньше труб, стоимость установки ниже.

Горизонтальные стояки, как правило, применяются в одно- и двухэтажных помещениях. Обустройство системы актуально в панельно-каркасных домах и жилых зданиях без простенков

На какой скорости должен работать насос в системе отопления

Цель принудительной циркуляции – эффективный обогрев дома за счет надежной доставки тепла всем потребителям системы, вплоть до самого дальнего радиатора.

Для этого насосный агрегат должен развивать необходимое давление (иначе – напор), которое в идеале рассчитывается инженерами – проектировщиками по гидравлическому сопротивлению трубопроводной сети.

На большинстве бытовых насосов есть от 3 до 7 скоростей вращения ротора, за счет которых производительность и создаваемый напор можно увеличить или уменьшить.

Чтобы не мучить вас гидравлическими расчетами, мы предлагаем следующую методику подбора оптимальной скорости:

  1. Найдите лазерный поверхностный термометр (пирометр). Выведите систему отопления в рабочий режим.
  2. Измерьте температуру поверхности трубы на входе в котел и на выходе из него.
  3. Если разность температур составила больше 20 °С, увеличьте скорость вращения ротора. Спустя 30 минут повторите замер.
  4. При разнице температур меньше 10 °С скорость течения воды нужно снижать. Задача – добиться дельты между подачей и обраткой около 15 °С.

Совет. Переключение насоса на другую скорость циркуляции не выполняйте «на ходу». Отключите его от сети, переставьте регулятор на другую позицию, а затем снова запустите в работу.

Без пирометра можно обойтись, когда на подающей и обратной магистрали установлены термометры. Если пределы регулировок не позволяют войти в диапазон 10—20 °С разности температур, ваша система работает неэффективно из-за неправильно подобранного циркуляционного насоса.

Слишком холодная вода в обратке дает повышенную нагрузку на котел и расход топлива. Поступление чересчур горячей воды означает, что она течет слишком быстро и не успевает передать тепло отопительным приборам.

Преимущества

Система, оснащенная циркуляционным насосом, лишена этих недостатков. Она отлично подходит для обогрева помещений площадью от 200 до 800 м2. К ее преимуществам относятся:

  • отсутствие требований к конфигурации контура отопления – для циркуляции теплоносителя не требуется создавать в трубопроводе зауженные места, монтировать трубы под наклоном и пользоваться другими техническими приемами;
  • быстрый разгон жидкости – циркуляция нагретой воды в контуре начинается сразу же после включения насоса. В результате комнаты частного дома прогреваются до нужной температуры всего за несколько минут;
  • высокий КПД – благодаря быстрой циркуляции теплоносителя сокращаются тепловые потери. Решается проблема, когда одно из помещений прогревается сильнее остальных. За счет этого топливо расходуется экономичнее;
  • надежность работы – простая конструкция насоса исключает возникновение случайных поломок.

Если планируется оборудовать насосом систему с естественной циркуляцией, ее схема остается практически неизменной.

Требуется лишь вмонтировать сам насос, а также перенести расширительный бачок с контура подачи воды на контур, по которому она возвращается к котлу.

Полезные советы

Циркуляционные насосы подразделяются на 2 группы, по специфике расположения ротора – «мокрые» и «сухие». В чем разница? Не вдаваясь в особенности инженерных решений, достаточно лишь отметить плюсы и минусы каждой модификации.

С ротором «сухим». Более высокий КПД. Но есть и недостатки – повышенная «шумность», необходимость регулярного обслуживания (в первую очередь, смазка уплотнителей) и особые требования к условиям эксплуатации.

Такие циркуляционные насосы обязательно устанавливаются в отдельных, причем абсолютно чистых помещениях. Объяснение простое – малейшая запыленность приводит к снижению их эффективности или поломке.

Рекомендация – «сухой» насос целесообразно приобретать, если в самом котле его аналог отсутствует, и изделие является единственным устройством, обеспечивающим циркуляцию воды по трубам системы отопления.

С ротором «мокрым». Как правило, эти насосы монтируются чаще.

Дело в том, что все современные бытовые отопительные котлы изначально укомплектованы таким прибором (располагается под кожухом агрегата), а вновь устанавливаемый служит лишь дополнительным элементом, обеспечивающим лучшую циркуляцию теплоносителя.

Например, при неправильном выборе модели теплогенератора, при увеличении протяженности контура обогрева, при установке радиаторов, не предусмотренных первичной схемой.

Минус такого насоса – низкий КПД. Но с учетом, что он в системе не единственный, данный недостаток нивелируется, так как особо не отражается на эффективности отопления. Дополнительное преимущество – не требуется тех/обслуживание.

Такие насосы исправно функционируют до полной выработки ресурса при условии, что соблюдены правила их установки. Рекомендация – если в бытовом котле уже есть «свой» насос, то можно смело выбирать изделие с «мокрым» ротором.

Открытая и закрытая система отопления

Если установлен расширительный бачок открытого типа, то и система называется открытой. В простейшем варианте он представляет собой какую-то емкость (кастрюля, пластиковая небольшая бочка и т.п.) к которой подсоединены следующие элементы:

  • соединительная труба небольшого диаметра;
  • устройство контроля уровня (поплавок), который открывает/закрывает кран подпитки при снижении количества теплоносителя ниже критической отметки (на рисунке ниже он работате по принципу сливного бачка унитаза);
  • устройство выпуска воздуха (если бачок без крышки в нем нет необходимости);
  • сливной шланг или контур для отведения излишков теплоносителя, если его уровень превышает максимальный.

Один из расширительных бачков открытого типа

Сегодня открытые системы делают все реже, а все потому, что в ней постоянно присутствует большое количество кислорода, который является активным окислителем и ускоряет процессы коррозии. При использовании этого типа в разы быстрее выходят из строя теплообменники, разрушаются трубы, насосы и другие элементы. К тому же приходится из-за испарения постоянно контролировать уровень теплоносителя и периодически его подливать. Еще один недостаток – не рекомендуют в открытых системах использовать антифризы – из-за того, что они испаряются, то есть вредят окружающей среде, а также изменяют свой состав (увеличивается концентрация). Потому все более популярными становятся закрытые системы – они исключают поступление кислорода, и окисление элементов происходит в разы медленнее потому считается, что они лучше.

Бачок мембранного типа устанавливается в закрытых системах отопления

В закрытых системах устанавливают бачки мембранного типа. В них герметичная емкость разделена упругой мембраной на две части. Внизу находится теплоноситель, а верхняя часть заполнена газом – обычным воздухом или азотом. Когда давление в небольшое, бак или пуст, или содержит небольшое количество жидкости. С увеличением давления в него вытесняется все большее количество теплоносителя, который сжимает содержащийся в верхней части газ. Чтобы при превышении порогового значения не разорвало устройство, в верхней части бака устанавливают воздушный клапан, который срабатывает при определенном давлении, выпуская часть газа, выравнивает давление.

Правила подключения к электропитанию

Циркуляционный насос работает от электропитания. Подключение выполняется стандартное. Рекомендуется провести отдельную линию электроснабжения с автоматом защиты от скачков напряжения.

Для подключения необходимо подготовить 3 провода – фазный, нулевой и заземляющий. Выбрать можно любой из методов подсоединения:

  • через устройство дифференциального автомата;
  • подсоединение к сети вместе с бесперебойником;
  • питание насоса от системы автоматики котла;
  • с регулировкой от термостата.

Многие задаются вопросом, зачем усложнять, ведь подключение насоса можно осуществить подсоединением вилки к проводу.

Именно так перекачивающее устройство включается в обычную розетку. Однако специалисты не рекомендуют использовать такой метод из-за опасности возникновения непредвиденных ситуаций: здесь нет заземления и страховочного автомата.

Первый вариант не сложен в самостоятельной сборке. Необходимо установить дифференциальный автомат на 8 А. Сечение провода подбирается исходя из номинала устройства.

В стандартной схеме, подвод питания выполняется к верхним гнездам – они маркируются нечетными цифрами, нагрузка – к нижним (четные цифры). К автомату будет подключена и фаза, и ноль, поэтому разъемы для последнего обозначают буквой N.

Для автоматизации процесса остановки циркуляции теплового носителя при остывании до определенной температуры, применяется электросхема подсоединения насоса и термостата.

Второй монтируется в подающую магистраль. В момент, когда температурный режим воды снижается до указанного показателя, прибор разъединяет цепь электрического питания.

Нет сложностей и в подаче электричества через бесперебойник, для этого у него есть специальные разъемы. В них же подключается и тепловой генератор, когда есть потребность в обеспечении электричеством.

Если же выбрать метод присоединения насоса к регулирующему щитку котла или автоматике – потребуются хорошие знания в системе электроснабжения или же помощь профессионала.

Отопительная система с комплексом магистралей

При схеме, разведенной на несколько отдельных отопительных линий, отапливающих разные этажи или стороны дома, на каждую ветку устанавливается свой насос. При монтаже конкретного устройства можно будет отрегулировать желаемый режим его работы. Так как тепло имеет свойство подниматься вверх, на верхнем этаже будет всегда теплее, благодаря чему можно понизить циркулирующую скорость теплоносителя. Врезка прибора осуществляется аналогично (после теплогенератора до первого ответвления). При установке двух устройств в двухэтажном особняке на отопление второго этажа теплоносителя будет расходоваться намного меньше.

Однотрубная система против двухтрубной

Главная отличительная черта однотрубной конструкции – одна труба, к которой подключается отопительный прибор. Радиаторы присоединяются последовательно. Теплоноситель остывает в каждом из них и подходит к последующим приборам с меньшей температурой. Таким образом последние в цепочке батареи значительно холоднее первых. Достоинство системы в относительно небольших затратах на комплектующие и монтаж. Однако есть и существенные недостатки.

Первый – отсутствие возможности регулировать температуру радиаторов. Нельзя ни сократить, ни увеличить теплоотдачу, а так же отключить батарею от системы. Впрочем, при монтаже приборов с помощью специальной перемычки, которая называется байпас, можно будет при необходимости выключать радиатор. Но косвенный нагрев помещения с помощью подающих труб и стояка будет продолжаться.

Однотрубная система отопления не предполагает возможности регулирования температуры теплоносителя в радиаторах, кроме того в каждый последующий в цепочке отопительный прибор поступает менее нагретая вода

Второй значимый недостаток – разность температур последовательно соединенных отопительных приборов. Чтобы его максимально нивелировать, можно подобрать радиаторы разных размеров. При этом самый маленький должен быть первым, а площадь всех последующих постепенно увеличивается. Однако внешний вид помещений, в которых будет располагаться система, от такого разнообразия может пострадать.

Двухтрубные системы предполагают подведение к каждому радиатору подающей и отводящей трубы. Таким образом охлаждающийся в оборудовании теплоноситель отводится в котел, а не поступает в следующий прибор. Это позволяет подавать в радиаторы воду примерно одинаковой температуры. Система лишена недостатков однотрубных конструкций. В ней могут использоваться трубы с меньшим диаметром и соединения меньших типоразмеров, что делает конструкцию более эстетичной и позволяет использовать ее при скрытой прокладке, например, в стяжке для пола.

Отличительная черта двухтрубной системы: к каждому радиатору подходит подводящая и отводящая магистраль, что позволяет поддерживать одинаковую температуру теплоносителя на подходе ко всем приборам

Параллельное соединение радиаторов двухтрубной конструкции очень удобно. При установке на каждый прибор монтируется кран, дающий возможность регулировать температуру оборудования. При необходимости с его помощью можно отключить батарею от системы и провести ее замену или ремонт. Существуют модели термостатических регуляторов, позволяющие регулировать температуру в помещении автоматически. Главный недостаток двухтрубных конструкций – большее количество труб, необходимых для обустройства. Это делает систему более дорогой и более сложной в монтаже.

Системы отопления с насосной циркуляцией

Как уже неоднократно упоминалось, главным недостатком системы отопления с естественной циркуляцией теплоносителя является низкий циркуляционный напор (особенно в квартирной системе) и вследствие этого увеличенный диаметр труб. Достаточно слегка ошибиться с выбором диаметров труб и теплоноситель уже «зажат» и не может преодолеть гидравлического сопротивления. «Разжать» систему можно без каких-либо значительных переделок: включить в нее циркуляционный насос (рис. 12) и перенести расширительный бачок с подачи на обратку. Следует заметить, что перенос расширителя на обратку не всегда обязателен. При простой переделке несложной отопительной системы, например, квартирной, бачок можно оставить там, где он стоял. При правильной реконструкции или устройстве новой системы бачок переносится на обратку и заменяется с открытого на закрытый.

рис. 12. Циркуляционный насос

Какой мощности должен быть циркуляционный насос, как и куда его устанавливать?

Циркуляционные насосы для бытовых систем отопления имеют низкое потребление электроэнергии — около 60–100 ватт, то есть как обычная лампочка, они не поднимают воду, а лишь помогают ей преодолеть местные сопротивления в трубах. Эти насосы можно сравнить с движителем (винтом) корабля: винт толкает воду и обеспечивает продвижение судна, но при этом воды в океане не убавляется и не прибавляется, то есть общий баланс воды остается прежним. Циркуляционный насос, закрепленный к трубопроводу, толкает воду, но сколько бы он ее не вытолкнул, с другой стороны к нему поступает такое же количество воды, то есть опасения, что насос вытолкнет теплоноситель через открытый расширитель напрасны: система отопления, это замкнутый контур и количество воды в нем постоянное. Помимо циркуляционных в централизованные системы могут быть включены повысительные насосы, которые повышают давление и способны поднимать воду, их собственно и нужно называть насосами, а циркуляционные, в переводе на общепонятный язык, и насосами-то назвать трудно — так… вентиляторы. Сколько бы не гонял обычный бытовой вентилятор воздух по квартире, все на что он способен, это создать ветерок (циркуляцию воздуха), но не способен изменить атмосферное давление даже в наглухо закрытом помещении.

В результате применения циркуляционного насоса значительно увеличивается радиус действия отопительной системы, сокращаются диаметры трубопроводов и создается возможность присоединения систем к котлам с повышенными параметрами теплоносителя. Чтобы обеспечить бесшумную работу водяной системы отопления с насосной циркуляцией, скорость движения теплоносителя не должна превышать: в трубопроводах, прокладываемых в основных помещениях жилых зданий, при условных проходах труб 10, 15 и 20 мм и более соответственно 1,5; 1,2 и 1 м /с; в трубопроводах, прокладываемых в вспомогательных помещениях жилых зданий — 1,5 м /с; в трубопроводах, прокладываемых в вспомогательных зданиях — 2 м /с.

Для обеспечения бесшумности системы и доставки ею требуемого объема теплоносителя необходимо произвести небольшой расчет. Мы уже знаем, как ориентировочно определить требуемую мощность котла (в киловаттах), исходя из площади отапливаемых помещений. Оптимальный расход воды, проходящий через котел, рекомендованный многими фирмами-изготовителями котельного оборудования, рассчитывается по простой эмпирической формуле: Q=P, где Q — расход теплоносителя через котел, л/мин; Р — мощность котла, кВт. Например, для котла мощностью 30 кВт расход воды составляет примерно 30 л/мин. Для определения расхода теплоносителя на любом участке циркуляционного кольца используем эту же формулу, зная мощность устанавливаемых на этом участке радиаторов, например, производим расчет расхода воды для радиаторов, установленных в одной комнате. Предположим, что мощность радиаторов составляет 6 кВт, значит и расход теплоносителя примерно составит 6 л/мин.

По расходу воды определяем диаметры трубопроводов (табл. 1). Эти величины отвечают принятым на практике соответствиям диаметров труб с расходом протекающего по ним теплоносителя со скоростью не более 1,5 метров в секунду.

Таблица 1
Соответствие диаметров трубопроводов с расходом теплоносителя

Расход, л/мин5,715305383170320
Диаметр, дюймы1/23/412

Далее определяем мощность циркуляционного насоса. На каждые 10 метров длины циркуляционного кольца требуется 0,6 метра напора насоса. Например, если общая длина трубопроводного кольца 90 метров, напор насоса должен быть 5,4 метра. Идем в магазин (или подбираем по каталогу) и приобретаем насос с устраивающим нас напором. Если применяются трубы меньших диаметров, чем рекомендованные в предыдущем абзаце, мощность насоса должна быть увеличена, так как чем тоньше трубы, тем больше в них гидравлическое сопротивление. И соответственно, при применении труб больших диаметров мощность насоса может быть уменьшена.

Для того чтобы обеспечить в системах отопления постоянную циркуляцию воды, желательно устанавливать не менее двух циркуляционных насосов, один из которых — рабочий, другой (на байпасе) — резервный. Либо на систему устанавливается один насос, а другой лежит в укромном месте, на случай быстрой замены при поломке первого.

Необходимо отметить, что приведенный здесь расчет системы отопления крайне примитивен и не учитывает многих факторов и особенностей индивидуальной системы отопления. Если вы строите коттедж со сложной архитектурой системы отопления, то необходимо производить точные расчеты. Это могут сделать только инженеры-теплотехники. Строить многомиллионное сооружение без исполнительной документации — проекта, учитывающего все особенности постройки, крайне не разумно.

Циркуляционный насос в отопительной системе заполнен водой и испытывает равное (если вода не нагревается) гидростатическое давление с двух сторон — со стороны входного (всасывающего) и выходного (нагнетательного) патрубков, соединенных с теплопроводами. Современные циркуляционные насосы, сделанные с водяной смазкой подшипников, можно размещать как на подающем, так и на обратном трубопроводе, но чаще всего их ставят на обратке. Изначально это было обусловлено чисто технической причиной: при размещении в более холодной воде увеличивался срок службы подшипников, ротора и сальниковой набивки, через которую проходит вал насоса. А сейчас их ставят на обратку скорее по привычке, так как с точки зрения создания искусственной циркуляции воды в замкнутом контуре местоположение циркуляционного насоса безразлично. Хотя размещение их на подающем трубопроводе, где обычно меньше гидростатическое давление, более рационально. Например, расширительный бачок установлен в вашей системе на высоте 10 м от котла, значит, он создает статическое давление 10 м водяного столба, но это утверждение верно только для нижнего трубопровода, в верхнем давление будет меньше, так как столб воды здесь будет меньшей величины. Где бы мы не расположили насос, он будет с двух сторон подвергаться одинаковому давлению, даже если его поставить на вертикальном главном подающем или обратном стояке, разница давлений между двумя патрубками насоса будет невелика, так как насосы имеют небольшие размеры.

Не пропустите: Покрытие сварочных электродов.

Однако все не так просто. Насос, действующий в замкнутом контуре системы отопления, усиливает циркуляцию, нагнетая воду в теплопровод с одной стороны и засасывая с другой. Уровень воды в расширительном баке при пуске циркуляционного насоса не изменится, так как равномерно работающий насос лишь обеспечивает циркуляцию при неизменном количестве воды. Поскольку при этих условиях (равномерности действия насоса и постоянства объема воды в системе) уровень воды в расширительном баке сохраняется неизменным, безразлично, работает ли насос или нет, гидростатическое давление в точке присоединения расширителя к трубам системы будет постоянным. Эту точку называют нейтральной, так как циркуляционное давление, развиваемое насосом, никак не влияет на статическое давление, создаваемое расширительным бачком. Другими словами, давление циркуляционного насоса в этой точке равно нулю.

В любой закрытой гидравлической системе циркуляционный насос использует расширительный бак как точку отсчета, в которой давление, развиваемое насосом, меняет свой знак: до этой точки насос, создавая компрессию, воду нагнетает, после нее он, вызывая разрежение, воду всасывает. Все теплопроводы системы от насоса до точки постоянного давления (считая по направлению движения воды) будут относиться к зоне нагнетания насоса. Все теплопроводы после этой точки — к зоне всасывания. Другими словами, если циркуляционный насос врезать в трубопровод сразу после точки подсоединения расширительного бачка, то он будет отсасывать воду из бачка и нагнетать ее в систему, если насос установить перед точкой подсоединения бачка, то насос будет откачивать воду из системы и нагнетать ее в бачок.

Ну и что, какая нам разница откачивает насос воду из бачка или нагнетает в него, лишь бы он крутил ее по системе. А разница есть и существенная: в работу системы вмешивается статическое давление, создаваемое расширительным бачком. В трубопроводах, расположенных в зоне нагнетания насоса, следует считаться с повышением гидростатического давления по сравнению с давлением воды в состоянии покоя. Напротив, в трубопроводах расположенных в зоне всасывания насоса, необходимо учитывать понижение давления, при этом возможен случай, когда гидростатическое давление не только понизится до атмосферного, но даже может возникнуть разрежение. То есть, в результате разности давлений в системе появляется опасность всасывания или высвобождения воздуха либо вскипания теплоносителя.

Во избежание нарушения циркуляции воды из-за ее вскипания или подсасывания воздуха при конструировании и гидравлическом расчете систем водяного отопления должно соблюдаться правило: в зоне всасывания в любой точке трубопроводов системы отопления гидростатическое давление при действии насоса должно оставаться избыточным. Возможны четыре способа выполнения этого правила (рис. 13).

1. Подъем расширительного бака на достаточную высоту (обычно не менее 80 см). Это достаточно простой способ при реконструкции систем с естественной циркуляцией в циркуляцию насосную, но требует значительного по высоте чердачного помещения и тщательного утепления расширительного бачка. 2. Перемещение расширительного бака к наиболее опасной верхней точке с целью включения верхней магистрали в зону нагнетания. Здесь необходимо сделать пояснение. В новых отопительных системах подающие трубопроводы с насосной циркуляцией делаются с уклонами не от котла, а к котлу, для того чтобы воздушные пузырьки двигались попутно с водой, так как побудительная сила циркуляционного насоса не даст им выплыть «против течения», как это было в системах с естественной циркуляцией. Поэтому верхняя точка системы получается не на главном стояке, а на наиболее удаленном. Для реконструкции старой системы с естественной циркуляцией в насосную этот способ достаточно трудоемок, так как требует переделки трубопроводов, а для создания новой системы — не оправдан, так как возможны другие, более удачные варианты. 3. Присоединение трубы расширительного бака вблизи всасывающего патрубка циркуляционного насоса. Другими словами, если реконструируем старую систему с естественной циркуляцией, то просто отрезаем бачок от подающей магистрали и перестыковываем его на обратку позади циркуляционного насоса и тем самым создаем для насоса наиболее благоприятные условия. 4. Отходим от привычной схемы размещения насоса на обратке и включаем его в подающую магистраль сразу после точки подсоединения расширительного бачка. При реконструкции системы с естественной циркуляцией это самый простой способ: просто врезаем насос в трубу подачи, ничего больше не переделывая. Однако к выбору насоса нужно отнестись очень внимательно, все-таки мы размещаем его в неблагоприятные условия высоких температур. Насос должен будет долго и надежно служить, а это могут гарантировать только солидные фирмы-изготовители.

Современный рынок сантехнической и отопительной арматуры позволяет заменить расширительные бачки открытого типа на закрытые. В закрытом бачке не происходит соприкосновения жидкости системы с воздухом: теплоноситель не испаряется и не обогащается кислородом. Это снижает потери тепла и воды, уменьшает внутреннюю коррозию отопительных приборов. Из закрытого бачка жидкость никогда не выльется наружу.

Расширительный бачок закрытого типа («экспанзомат») — капсула шарообразной или овальной формы, разделенная внутри герметичной мембраной на две части: воздушную и жидкостную. В воздушную часть корпуса под определенным давлением закачивается азотосодержащая смесь. До заполнения отопительной системы водой давление газовой смеси внутри бака плотно прижимает диафрагму к водяной части бака. Нагревание воды приводит к созданию рабочего давления и увеличению объема теплоносителя — мембрана выгибается в сторону газовой части бака. При максимальном рабочем давлении и максимальном увеличении объема воды происходит заполнение водяной части бака и максимальное сжатие газовой смеси. Если давление продолжает повышаться и продолжает расти объем теплоносителя, то срабатывает предохранительный клапан сбрасывающий воду (рис. 14).

Не пропустите: Группа безопасности отопительной системы

Объем бака подбирают таким, чтобы его полезный объем был не менее объема температурного расширения теплоносителя, а предварительное давление воздуха в газовой части бачка делают равным статическому давлению столба теплоносителя в системе. Такой подбор давления газовой смеси позволяет держать мембрану в равновесном (не в натянутом) положении при заполненной, но не включенной системе отопления.

Бачок закрытого типа можно поставить в любой точке системы, но, как правило, его устанавливают рядом с котлом, так как температура жидкости в месте установки расширительного бака должна быть по возможности минимальной. А мы уже знаем, что циркуляционный насос лучше всего устанавливать сразу за расширителем, где для него (да и для системы отопления в целом) создаются наиболее благоприятные условия (рис. 15).

Однако при такой схеме системы отопления мы сталкиваемся с двумя проблемами: удалением воздуха и повышенным давлением на котле.

Если в системах с открытыми расширительными бачками воздух удалялся через расширитель противотоком (в системах с естественной циркуляцией) или попутно (в системах с насосной циркуляцией), то с закрытыми бачками такого не происходит. Система полностью замкнута и воздуху попросту негде вырваться наружу. Для удаления воздушных пробок в верхней точке трубопровода устанавливаются автоматические спускники воздуха — приборы, снабженные поплавками и запорными клапанами. По мере увеличения давления клапан срабатывает и стравливает воздух в атмосферу. Либо на каждый радиатор отопления устанавливаются краны Маевского. Эта деталь, установленная на отопительные приборы, позволяет спускать воздушную пробку непосредственно из радиаторов. Кран Маевского входит в комплект некоторых моделей радиаторов, но чаще предлагается отдельно.

Принцип действия воздухоотводчиков (рис. 16) заключается в том, что при отсутствии воздуха поплавок внутри прибора держит выпускной клапан закрытым. Когда воздух собирается в поплавковой камере, уровень воды внутри воздухоотводчика понижается. Поплавок опускается и открывается выпускной клапан, через который воздух выводится в атмосферу. После выхода воздуха уровень воды в воздухоотводчике повышается и поплавок всплывает, что приводит к закрытию выпускного клапана. Процесс продолжается до тех пор, пока воздух вновь не соберется в поплавковой камере и не понизит уровень воды, опуская поплавок. Автоматические воздухоотводчики изготавливаются разных конструкций, форм и размеров и могут устанавливаться как на магистральном трубопроводе, так и непосредственно (Г-образной формы) на радиаторах.

Кран Маевского, в отличие от автоматического воздухоотводчика, это в общем-то обычная пробка с воздухоотводным каналом и ввернутым в него конусным винтом: выворачиванием винта освобождается канал и воздух выходит наружу. Заворачивание винта закрывает канал. Также бывают воздухоотводчики, в которых вместо конусного винта используется металлический шарик, перекрывающий канал сброса воздуха.

Вместо автоматических воздухоотводчиков и кранов Маевского в систему отопления можно включить сепаратор воздуха. Этот прибор основан на применении закона Генри. Воздух, присутствующий в системах отопления, находится частично в растворенном виде, а частично в виде микропузырьков. При прохождении воды (вместе с воздухом) через систему она попадает в области различных температур и давлений. В соответствии с законом Генри в одних областях воздух будет выделяться из воды, а в других растворяться в ней. В котле теплоноситель нагревается до высокой температуры, поэтому именно в нем из содержащей воздух воды будет высвобождаться наибольшее количество воздуха в виде мельчайших пузырьков. Если их незамедлительно не отвести, то они растворятся в других местах системы, где температура меньше. Если удалить микропузырьки сразу за котлом, то на выходе сепаратора получим обезвоздушенную воду, которая будет поглощать воздух в разных местах системы. Этот эффект используется для поглощения воздуха в системе и выведения его в атмосферу посредством комбинации котла и сепаратора воздуха. Процесс продолжается постоянно до полного выведения воздуха из системы.

Работа сепаратора воздуха (рис. 17) основана на принципе слияния микропузырьков. Практически это означает, что маленькие пузырьки воздуха прилипают к поверхности специальных колец и собираются вместе, образуя большие пузырьки, которые могут отделиться и всплыть в воздушную камеру сепаратора. Когда поток жидкости проходит через кольца, он расходится во множестве различных направлений, а конструкция колец такова, что вся жидкость, проходящая через них, вступает в контакт с их поверхностью, делая возможным прилипание микропузырьков и их слияние.

Теперь немного отвлечемся от воздуха и вернемся обратно к циркуляционному насосу. В системах отопления с протяженными трубопроводами и, как следствие, с большими гидравлическими потерями, нередко требуются довольно мощные циркуляционные насосы, создающие давление на нагнетающем патрубке больше того, на которое рассчитан отопительный котел. Другими словами при размещении насоса на обратке непосредственно перед котлом могут потечь соединения в теплообменнике котла. Для того чтобы этого не произошло, мощные циркуляционные насосы устанавливают не перед котлом, а за ним — на подающем трубопроводе. И тут же встает вопрос: где размещать сепаратор воздуха, за насосом или перед ним? Ведущие изготовители отопительных систем решили этот вопрос и предлагают устанавливать сепаратор перед насосом (рис. 18), для предохранения его от повреждений пузырьками воздуха.

А теперь рассмотрим системы отопления с насосной циркуляцией более подробно.

Дополнительное оснащение

Независимо от вида системы, где тепло производится одним только котлом, будет достаточно смонтировать одно перекачивающее устройство. При сложной схеме теплообеспечения возможно использование второстепенных приборов. Необходимость в этом возникает в случаях, когда:

  • на обогрев здания требуется более одного котла;
  • схема обвязки наделена буферной емкостью;
  • отопительная система разветвляется на несколько линий;
  • используются гидроразделители;
  • протяженность тепломагистрали превышает 80 метров;
  • нужно организовать теплые полы.

Чтобы правильно обвязать ряд котлов, работающих на разном топливе, необходимо установить дополнительные насосы. Для схемы с наличием термоаккумулятора необходимы также второстепенные перекачивающие аппараты. Магистраль, в данном случае, строится из двух контуров: котлового и отопительного.

Гораздо сложная система реализуется в 2-х, 3-х этажных домах. Разветвление магистрали на несколько веток требует задействование двух и более насосов. Каждый из них подводит тепло на свой этаж к конкретным отопительным приборам. Если в доме запроектированы полы с подогревом, то монтируют два насоса. Один из них будет отвечать за теплоноситель, предназначенный для поддерживания температуры 30-40 град. по Цельсию.

Рейтинг
( 1 оценка, среднее 5 из 5 )
Понравилась статья? Поделиться с друзьями:
Для любых предложений по сайту: [email protected]
