Технические характеристики радиаторов отопления Керми, их разновидности и достоинства


Панельные стальные радиаторы отопления KERMI ThermX2

Сделанные по всем европейским стандартам, они имеют волнистую профильную поверхность, отличаясь невысокой ценой. Подходят они только для закрытой системы отопления. Маленький объем горячей воды вкупе с высокой отдачей тепла делают эти приборы наиболее подходящими для автономного отопления. Причем лучше их использовать в системах, где теплоноситель не является излишне горячим.

Данные радиаторы сделаны по новейшей запатентованной технологии X2, значительно увеличившей эффективность отопительных приборов. Вдвое усилив излучение инфракрасного спектра, эта технология сделала радиаторы весьма комфортными. Ускорилось время нагрева примерно на четверть, а экономия увеличилась на 11%. Смысл принципа X2 состоит в том, что лицевая панель нагревается в первую очередь, и лишь после этого – тыльная. Подробнее об этом смотрите в ниже представленном видео.

Видео. Технические особенности стальных панельных радиаторов Kermi

После соединения панелей в корпус готовое изделие сначала тщательно обезжиривают, затем его фосфатируют. Окончательная отделка происходит методом электростатического окрашивания. Верхний слой краски подвергается обработке при температуре 180 градусов. Благодаря этому он получается прочным. Отливающее блеском покрытие придает батареям нарядный вид.

Сверху и сбоку радиатор имеет экранные решетки. Они позволяют добиться значительного увеличения эффективности передачи тепла – на 60 %. В комплекте идут 4 накладки предназначены для крепления оборудования.

Существуют 2 линейки панельных радиаторов Kermi, которые отличаются между собой местом подключения к тепловой сети. С боковой стороны подключаются радиаторы линейки Kermi ThermX2 Profil-K (FKO). А такие приборы, как Kermi ThermX2 Profil-V (FKV или FTV), предназначены для подключения снизу.

Подключаемые сбоку Kermi ThermX2 Profil-К

Эти радиаторы оснащены конвекторами, а панели их выполнены из двух стальных листов профилированного типа, соединенных сваркой. С боковых сторон имеются экраны, а сверху – накладная решетка типа «гриль». Маркируются радиаторы с боковым типом подключения буквосочетанием FKO. Для присоединения к системе по бокам у прибора Kermi Profil-K FKO имеется четыре патрубка, имеющих внутреннюю резьбу (диаметром 1/2″). Подключать радиатор к трубам можно с любой стороны.

Технические характеристики радиаторов отопления Kermi ThermX2 FKO:

  • Присоединительная резьба: 4 х G1/2” (внутр.)
  • Высота: 300, 400, 500, 600, 900
  • Межосевое расстояние: общая высота минус 50 мм
  • Длина: от 400мм до 3000мм
  • Глубина: тип 10 и 11 — 61мм, тип 12 — 64мм, тип 22 — 100мм, тип 33 — 155мм
  • Рабочее давление – 10 атм. (1,0 МПа)
  • Опрессовочное давление – 13 атм. (1,3 МПа)
  • Макс. температура теплоносителя: 110°C
  • Рабочая температура – 95°

Подключаемые снизу Kermi ThermX2 Profil-V

Все эти радиаторы имеют термоклапан, встроенный в конструкцию. Резьба у него правосторонняя, с шагом М30х1,5. Регулятор температуры в комплект поставки не входит, его нужно покупать отдельно. Резьба у патрубка наружная, диаметр ее – 3/4″. Межосевое расстояние составляет 5 см. Такая конструкция предназначена для двухтрубных систем отопления. Если же надо подключиться к однотрубной системе, то приобретают специальную арматуру.

Технические характеристики Kermi ThermX2 FKV:

  • Присоединительная резьба: 2 х G3/4” (наруж.),
  • Высота радиаторов: 300, 400, 500, 600, 900
  • Длина радиаторов: от 400мм до 3000мм
  • Расстояние между подводящими трубами: 50мм
  • Глубина радиатора: тип 10 и 11 — 61мм, тип 12 — 64мм, тип 22 — 100мм, тип 33 — 155мм
  • Рабочее давление – 10 атм. (1,0 МПа)
  • Опрессовочное давление – 13 атм. (1,3 МПа)
  • Максимальная температура теплоносителя: 110°C
  • Рабочая температура – 95° С

Кроме способов подключения панельные радиаторы различаются и по типам. Всего Керми производит 5 типов стальных панельных радиаторов:

Тип 10 — однорядная, имеет глубину 6,1 см. Облицовка и конвектор отсутствуют. Изготовляется только по предварительному заказу.

Тип 11 — однорядная, облицованная, глубина – 6,1 см. Имеется один конвектор.

Тип 21 – двухрядная, облицованная, с глубиной 6,4 см. Один конвектор.

Тип 22 – двухрядная, облицованная. Два конвектора.

Тип 33 – трехрядная, облицованная. Три конвектора.

Наиболее популярным и часто используемым является 22 тип.

Таблица мощности радиаторов Керми

Нормативная тепловая мощность радиаторов Kermi

Зависимость мощности от типа радиатора
Как видно из таблицы “разброс” по мощности в зависимости от типа радиатора, при равной высоте и длине, весьма значительно. Объясняется это достаточно просто, цифровое обозначение типа означает кол-во панелей и оребрения между ними.

  • Тип 10 – одна панель.
  • Тип 11 – одна панель с одной пластиной оребрения.
  • Тип 21 – две панели с одной пластиной оребрения между ними.
  • Тип 22 – две панели с двумя пластинами оребрения между ними.
  • Тип 33 – три панели с тремя пластинами оребрения.

Именно таким образом “маленький” радиатор 33 типа может иметь мощность аналогичную большому радиатору 11 типа.

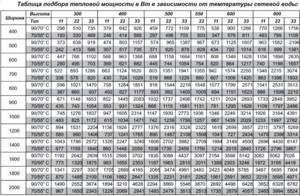

Расчётная таблица для радиаторов Керми

Данная таблица позволяет подбирать радиаторы Kermi по мощности в зависимости от типа отопительной системы. Почему в таблице приведены именно указанные температуры отопительного контура?

  • 105/75°C – высокотемпературная система отопления, такое соотношение температуры в подающем и обратном контурах характерно для централизованных систем отопления (от ТЭЦ и котельных).
  • 90/70°C – температурный режим типичный для домов имеющих централизованное теплоснабжение от небольших котельных.
  • 75/65°C – фактически дублирует первую таблицу, самый популярный режим для современных систем отопления, чаще всего это индивидуальное отопление на базе газовых и твердотопливных котлов.
  • 55/45°C – такое соотношение температуры в подающем и обратном контурах характерно для низкотемпературных систем отопления на базе конденсационных газовых котлов и тепловых насосов. Это самые энергоэффективные системы отопления на сегодняшний день.

С помощью этих таблиц можно провести расчет радиаторов Керми, что гарантированно позволит быть уверенным в соответствии их теплоотдаче относительно ваших потребностей.

Стальные трубчатые дизайн-радиаторы Kermi

Кроме панельных радиаторов, Керми выпускает и трубчатые стальные радиаторы, различных размеров и дизайнерских исполнений.

Такие устройства не только эффективно греют помещение, но и служат прекрасным его украшением. Немецкие дизайн-радиаторы способны удовлетворить самого взыскательного покупателя. У нас их используют в основном для обогрева ванных комнат, заменив ими простенькие полотенцесушители.

Красиво переплетенные стальные трубы, идущие в горизонтальном и вертикальном направлениях, являют собой зрелище, приятное для глаз. При всём при этом они еще и очень прочны – ведь при соединении труб между собой используется сварка лазером. Существует два типа этих обогревателей:

  • Радиаторы водяного типа — имеют рабочее давление до 10 атмосфер, а опрессовочное – до 13 атмосфер. Тепловая мощность варьируется от 0,01 до 2 киловатт. Самые производительные модели могут обеспечить обогрев помещения площадью до 20 м2.
  • Радиаторы электрического типа — удобны тем, что для их подключения не требуется ничего кардинально менять в отопительной системе. Ни с трубами возни лишней не будет, ни с монтажом и подсоединением к горячему водоснабжению. А летом, когда теплую воду наверняка отключат, такой электрический радиатор может выручить. А теперь рассмотрим их основные модели.

Радиаторы имеют 5 типов подключения:

Для получения разной тепловой мощности радиаторов Керми, панели и оребрение комбинируют в нескольких вариантах, и имеет разную мощность (теплоотдачу). Чтобы правильно подобрать размер и мощность нужно знать, что каждый из них собой представляет. По строению стальные панельные батареи Kermi, бывают следующих типов:

  • Тип 10 — В этом типе имеется только одна панель с теплоносителем. Это самые маломощные и легкие модели без облицовки, однорядные радиаторы с монтажной глубиной — 61 мм;
  • Тип 11 — Однопанельный с конвективным оребрением, с облицовкой, с монтажной глубиной — 61 мм;
  • Тип 12 — Две панели и между ними одна пластина с гофрированным металлом, облицовка, быстрый проток, монтажная глубина — 64 мм;
  • Тип 22 — Пожалуй самый востребованный тип радиаторов Керми, двухпанельный, с двумя пластинами оребрения, с облицовкой, монтажная глубина – 100 мм;
  • Тип 33 — Трехпанельный. Самый мощный класс, но и самый габаритный. Имеет три панели, к которым подсоединены три пластины оребрения, имеют быстрый проток, с облицовкой и имеет монтажную глубину — 155 мм.

Особенности конструкции

Любой панельный радиатор состоит из стальных пластин, соединенных попарно. В пластинах методом штамповки выдавлены каналы, по которым движется теплоноситель. Есть два горизонтальных канала — один сверху, другой снизу, и большое количество вертикальных. Соединенные попарно пластины собирают в радиаторы по одной, две или три штуки. Для увеличения теплоотдачи к ним могут привариваться конвективные ребра — гофрированные стальные листы небольшой толщины. Они располагаются за лицевой панелью и не портят внешний вид, а сбоку и сверху прикрываются крышками.

Батареи Kermi сделаны точно также. Отличается у них порядок подачи теплоносителя. У всех он параллельный. Это значит, что жидкость одинаковой температуры подается на все панели в радиаторе. Такой способ подачи очень хорошо работает при высокой температуре в сети. Но как только температура снижается (потепление, например), радиаторы становятся почти холодными.

В панельных радиаторах «Керми» подача теплоносителя последовательная и называется эта технология Therm-X2. Это значит, что самый горячий поток подается на первую панель, а затем на вторую и третью. Таким образом, самой нагретой оказывается та часть, которая обращена в помещение. А вторая, и третья — все более холодные. В этом случае большая часть тепла уходит в комнату, а непроизводственные расходы на обогрев стены за радиатором становятся намного меньше. Потому при той же температуре теплоносителя и том же размере, батареи «Керми» нагревают помещение на 25% быстрее.

Новая технология Therm-X2 дает возможность хорошо прогревать помещение даже в низкотемпературном режиме работы. Такая особенность дает возможность использовать плоские панельные радиаторы Kermi не только с традиционными источниками тепла. Очень эффективно они работают низко-потенциальными источниками: с тепловыми насосами любого типа, солнечными батареями и коллекторами.

Применена в этих радиаторах еще одна новинка. Фирма устанавливает сбалансированные регулировочные вентили. Параметры балансировки были определены в результате исследований. Все стальные радиаторы с нижним подключением с завода поставляются со сбалансированными и настроенными термостатами (термоголовку нужно покупать отдельно). Поставив такой отопительный прибор, вы получаете стабильную температуру в помещении: в коллектор подается то количество теплоносителя, которое требуется для поддержания температуры. Менять настройку нужно, если вас не устраивает выставленный режим. Использование термостата — это не только комфорт, для индивидуальных систем это еще и возможность сэкономить: тратится на подогрев только нужное количество топлива.

Есть еще некоторые особенности в подключении радиаторов Kermi. Имеются варианты бокового и нижнего подвода труб. Причем нижнее может быть не только правым или левым, а еще может располагаться по центру. Это позволяет сделать разводку, не привязываясь к наличию отопительных приборов, Их вообще можно будет установить после окончания отделочных работ (только нужно будет предварительно закрепить кронштейны на стене).

Выбор радиатора исходя из расчета

Стальные радиаторы

Оставим за скобками сравнение различных видов радиаторов отопления и отметим только нюансы, о которых необходимо иметь представление, при выборе радиатора для вашей системы отопления.

В случае расчета мощности стальных радиаторов отопления все просто. Есть необходимая мощность для уже известного помещения — 2025 вт. В таком случае смотрим по таблице и ищем стальные батареи, выдающие необходимое число ватт. Такие таблицы несложно найти на сайтах производителей и продавцов подобных товаров.

Вот пример такой таблицы:

В таблице указывается тип радиатора, в данном примере возьмем тип 22, как один из самых популярных и вполне достойных по своим потребительским качествам. И нам отлично подходит радиатор размером 600×1400. Мощность радиатора отопления составит 2015 Вт. Но лучше брать чуть больше, чем чуть меньше по мощности

Алюминиевые и биметаллические радиаторы

В данном случае есть одно важное отличие расчета мощности радиаторов. Алюминиевые и биметаллические радиаторы зачастую продаются секциями

И мощность в таблицах и каталогах указывается для одной секции. Тогда необходимо разделить мощность, необходимую для обогрева заданного помещения на мощность одной секции такого радиатора, например:

2025/150 = 14 (округлили до целых)

И получили необходимое число секций такого радиатора для помещения объемом 45 кубических метров.
