Газовая печь для бани: преимущества и недостатки, как выбрать, монтаж своими руками

Газовая печь для сауны или бани?

Время не стоит на месте: все больше любителей попариться понимают не только существенную разницу между национальными банями соседских народов, но и то, что кондиции этих бань требовательны к нагревающему оборудованию, устройству помещения и другим составляющим.
Отсюда вопрос: в какой из бань газовая печь будет к месту? И так ли уж она противопоказана для другой?

Ответить на него довольно просто: газ – это всего лишь топливо, а настоящее значение для вашей бани будет иметь материал, из которого изготовлена эта печка.

Ведь не станет же для вас большим открытием, что газовую горелку можно поставить не только в металлическую, но и в кирпичную печь?

А кирпичная печка – это самый оптимальный агрегат для настоящей русской бани .

Но не всякая печь из кирпича годится под газ. Какие же существуют ограничения?

1. Топочная часть не должна быть слишком большой, но и факел от горелки не должен касаться материала печи.
2. Не годится печь без системы дымооборотов. Годится схема голландской или шведской печки.
3. Колпаковые печи тоже не вариант для перехода на газ, потому что не удержится продукт сгорания газа под колпаком, его вынесет в дымоход, а задача колпака – успеть забрать тепло. В данном случае – не успеет.

Наименее подходящей для русской бани будет металлическая печь без экранирования. А вот с добротным кирпичным экраном – тоже вполне допустимый вариант.

Что касается сауны, то ей требуется быстрая и сильная конвекция. Следовательно, лучшими печами будут те, которым ничего не мешает свободно нагревать свежий воздух, притекающий через вентиляцию с улицы – это либо металлическая печь без внешней отделки с открытой каменкой, либо та же печь в кожухе-сетке.

Газ в качестве топлива ведет себя достаточно управляемо и предсказуемо, если не нарушать инструкцию по эксплуатации. Поэтому можно без сюрпризов получить заданные условия.

А для лучшего понимания, давайте рассмотрим вот что:

Видео

Предлагаем посмотреть ролики, про некоторые модели таких печей.

Интересная печь Салехард, создана именно для работы на газу, в отличие других печей, которые создаются для работы на дровах и укомплектовываются горелками.

Еще один обзор печи от Изистим. Печи Ялта 25 посвящена отдельная статья.

А вот мнение специалиста из банной ассоциации.

***

Вот такой краткий обзор наиболее существенных вопросов, связанных с банной печкой на газу. Больше информации, как уже говорилось, вы найдете в другой нашей статье.

Сведения о дровяных и электрических печах собраны в отдельных публикациях. Получение полной информации о видах агрегатов позволит определиться, какая печь для бани лучше.

Основные достоинства

Традиционные дровяные печи, устанавливаемые в бане, — это хорошо, особенно при свободном доступе к топливу. В любых других ситуациях отличной альтернативой твердотопливному котлу может стать экономная газовая печь в баню. Ее монтаж не имеет сложностей. Главное — соблюсти все необходимые правила и меры предосторожности.

Согласно статистике, котлы для бани на газу являются лидерами продаж среди всех видов отопительных приборов, устанавливаемых в парилках. Это обусловлено тем, что их преимущества являются неоспоримыми:

• Компактность. Газовые печи для саун и бань не имеют объемной топки и отделения для сбора золы, поэтому они занимают минимум места в помещении.
• Оптимальная температура. Банная печь на газу позволяет регулировать уровень температуры. Все, что нужно, — это выставить оптимальный режим.
• Простота эксплуатации. Газовая банная печь не требует особого ухода. Ее эксплуатация не подразумевает очистку зольника и контроля догорания топлива.

Основным недостатком можно считать довольно высокую частоту возникновения аварийных ситуаций. Они вызываются установкой несертифицированного оборудования и нарушением норм эксплуатации.

Если грамотно выбрать печь и не нарушать технику безопасности, то газовые горелки прослужат в штатном режиме десятки лет.

На что обращать внимание при выборе газовой печи для бани

Если для бани решено приобрести именно газовую печь, необходимо акцентировать свое внимание на нескольких основных критериях выбора. И основным, безусловно, будет считаться необходимая тепловая мощность.

Как определиться с мощностью газовой банной печи

Печь должна по своим характеристикам быть способной справиться со своей прямой задачей – созданием и поддержанием требуемой температуры в парной. То есть речь идет о тепловой мощности приобретаемого агрегата.

Обычно принимают аксиому, что для одного кубометра объема парилки требуется порядка одного киловатта мощности печи, независимо от типа применяемого топлива. Казалось бы, все просто: перемножь линейные размеры помещения по высоте длине и ширине – и искомая величина «в кармане». Однако, есть в этом вопросе и свои нюансы.

Такой подход оправдывает себя лишь в том случае, если парилка имеет полноценную, выполненную по всем правилам и на основании теплотехнических расчетов, термоизоляцию, в том числе – с рекомендуемым отражающим паронепроницаемым материалом типа пенофола. Тогда внутренняя обшивка из натурального дерева не потребует дополнительного количества тепла.

Утепление парной – задача особой ответственности!

Качественная термоизоляция этого помещения необходима по вполне понятным причинам – там необходимо поддерживать высокую температуру, не доводя при этом до бессмысленного перерасхода топлива или электричества. Кроме того, термоизоляция должна быть способна противостоять «напору» высокой концентрации водяного пара. Оптимальное решение: применение фольгированных утеплителей для бани – читайте об этом в специальной статье нашего портала.

Но на практике в парилке бывают участки, и иногда – весьма значительные, которые становятся «прорехами» в термоизоляции. Их необходимо также принять в расчет, внеся соответствующие поправки.

• Если в парной есть окно, то оно в любом случае способствует потере тепла. В этом случае необходимо прибавить по 3 кВт (или 3 м³ к объему помещения, как кому удобно) на каждый м² окна, если на нем одно стекло, и 1,5 кВт, если окно — с двойным остеклением или стеклопакетом.

• Кирпичные (каменные) участки стен, или же облицованные керамической плиткой поверхности, обладают высокой теплоемкостью, и на каждый м² такого участка прибавляется еще 1,2 кВт.
• Бревенчатые стены (или стены из бруса) обладают очень высокой теплоемкостью, но чтобы в бане создался и сохранялся нужный микроклимат, они должны быть прогреты. Если баня в срубе не имеет внутренней термоизоляционной обшивки, то условный объем парной (то есть мощность печи) следует увеличить в полтора раза.

• Неутепленная дверь (тонкая дощатая деревянная или даже новомодная стеклянная) потребует прибавки еще в 1,5 кВт.
• При расположении топливного окна в соседнем помещении неизбежны потери тепла и через этот «мостик». Стало быть, необходимо сделать поправку и на это обстоятельство, порядка дополнительных 10-ти процентов.

И еще нюанс: модель печи может быть одна, но комплектоваться разными по мощности горелками – на это тоже стоит обратить внимание.

Цены на банные печи Ермак

Банная печь Ермак Уралочка

Чтобы читателю было проще провести необходимые вычисления, ниже размещен онлайн-калькулятор расчета необходимой мощности газовой печи для бани.

Калькулятор расчета мощности банной газовой печи

Перейти к расчётам

Другие критерии выбора газовой печи

• Помещения парилки, как правило, не отличаются большой площадью. И чтобы не уменьшать и без того тесное пространство, стоит выбирать печь соразмерных габаритов, чтобы она своим присутствием не стесняла свободного перемещения людей.
• Оптимальным вариантом станет печь с удлиненным, выносным топливным каналом. То есть все управляющие действия будут проводиться не в парной, газовое оборудование не станет «красть» пространство, безопасность эксплуатации печи и приема банных процедур – резко возрастет. Большинство современных моделей имеет именно такую компоновку.
• В паспортах многих моделей указывается примерный расход газа. Безусловно, чем он ниже тем лучше, тем прибор работает эффективнее, то есть выше его КПД.
• Обязательно акцентируйте внимание на том, какой тип газа допустим для работы печки. Дело в том, что некоторые газовые горелки, которыми комплектуются печи, рассчитаны исключительно на природный сетевой газ, а другие – допускают перенастройку редуктора и смену жиклеров под сжиженный баллонный. Не упускайте это из виду, чтобы не попасть в неприятную ситуацию.
• Как уже говорилось, многие печи обладают универсальностью – могут, при смене топливного блока работать и на дровах. Это бывает выгодно в том случае, когда газ еще к дому не подведен, но в ближайшей перспективе подобная возможность просматривается. Чтобы баня не простаивала попусту, и чтобы не допустить излишних затрат, такая модель станет просто находкой – со временем можно будет просто вместо загрузочного окна установить газовую горелку.
• Следует, наверное, заранее продумать вопрос, как будет греться вода в бане, и приобрести соответствующий бак, подходящий к выбираемой модели. Ну а если хочется по максимуму сэкономить пространство в парной, то лучше емкость вынести в моечную, а для парилки приобрести, немного доплатив, модификацию печи со встроенным теплообменником.
• В обязательном порядке тщательно проверяйте всю документацию приобретаемой печи – менеджер магазина обязан по требованию предъявить сертификаты качества и безопасности, заводской паспорт изделия с отметками о прохождении технического контроля. Если с документами какая-то неразбериха, или их и вовсе нет, то от покупки следует воздержаться.
• Никогда не лишним будет тщательно обследовать прибор на наличие внешних повреждений. При перевозках, погрузках и разгрузках случается всякое – но вам-то нужна качественная печка!
• Важно – как правило, печи не комплектуются каменной закладкой, но в паспорте всегда говорится, на какое количество камней рассчитаны корзины. Это – не пустые цифры, так как паспортная мощность печи рассчитана именно на указанное количество минералов. И вносить свои коррективы в этот вопрос – не рекомендуется.
• Не стоит бросаться на дешевые модели совершенно не знакомых марок. Отмечаются случаи, что такая доступность достигается совершенно неприемлемой экономией недобросовестных производителя на качественных материалах. Это затем обязательно скажется на работе прибора, а в худшем случае – и на безопасности эксплуатации.

Цены на печь «Ермак Уралочка»

Ермак уралочка

Лучше всего приобретать газовые печи проверенных, заслуживших полное доверие производителей. Кстати, именно тот случай, когда нет никакой нужды гнаться за импортной техникой. Российские компании выпускают отличные газовые печи – это уже не раз упомянутые выше , «Теплодар», «КУТКИН», «Ермак». Во многих из них применяются комплектующие для газовой автоматики ведущих мировых брендов.

Газовые печи европейского производства – тоже очень хороши, но вот их стоимость обычно существенно выше отечественных, при, по сути, равных характеристиках и функциональности.

Типы газовых котлов для бани

Все оборудование, функционирующее на голубом топливе, делится на:

• одноконтурные — устанавливаемые в не больших помещениях;
• двухконтурные — помимо отопления обеспечат горячей санитарной водой;
• трехконтурные — дополнительно обогревают бассейны или теплый пол.

Чтобы не только натопить баню, но и обеспечить поступление горячей воды, следует выбрать двухконтурный котел, мощность которого 20-30 кВт. Такой мощности достаточно для площади 200-250 квадратных метров. Скорость нагрева воды — 10-14 л/с.

Работать котлы могут как на магистральном газообразном, так и и на баллонном сжиженном газе. Не все дачные поселки газифицированы, поэтому последний тип котлов оптимален для частной бани. Некоторые модели оснащены сменными форсунками, что позволяет оборудованию функционировать на сжиженном и магистральном топливе.

Классификация газовых котлов:

• по материалу — металлические, каменные, кирпичные;
• в зависимости от используемого топлива;
• оснащены разными баками для нагрева воды;
• имеют разный тип горелок.

В сравнении с металлическими кирпичные и каменные печи нагреваются дольше, однако они способны дольше сохранять тепло. Котел из металла выбирают из-за компактных размеров, после чего его обкладывают кирпичом.

Горелки используются атмосферные и надувные. Для работы атмосферной горелки не требуется электричество, поэтому она более экономна и при этом совершенна бесшумна. Она функционирует за счет воздуха, поступающего в поддувало. Главное требование к котлам с атмосферной горелкой — грамотно обустроенная вентиляция.

Надувная горелка отличается тем, что для ее работы нужен вентилятор, который работает от электричества. Принцип работы тот же: для нагрева газ смешивается с воздухом. Чтобы сделать работу такой модели более безопасной, нужно позаботиться об устройстве аварийного источника питания.

Какие бывают газовые устройства?

Есть несколько видов газовых печек, они классифицируются по следующему принципу:

• Какой тип горелки используется;
• Из какого материала выполнен корпус;
• Какое устройство вмонтировано для нагрева воды;
• Параметры мощности.

В зависимости от этих критериев моделей газовых печей есть очень много, что усложняет задачу выбора. Поэтому, перед покупкой оборудования следует изучить все важные нюансы.

Печи из камня и кирпича

Печь для бани с газовой горелкой, которая выполнена из кирпича или камня является аналогом русской печки с топкой для поленьев. Планировка бани с газовыми печами никак не пострадает из-за того, в каком материале выполнен корпус устройства. Каменные или кирпичные конструкции вписываются в любой интерьер.

Единственный недостаток такого материала – это длительность разогрева. Камень лучше проводит тепло, чем кирпич, поэтому нагреваться будет быстрее. В моделях из кирпича и камня за дверкой топки находится каменка, которая нагревается за счет излучения энергии от сгораемого топлива.

Каменка находится над газовой горелкой. Газовая печь для бани с закрытой каменкой не требует дополнительного вентилируемого режима работы, в отличие от каменки открытого типа. Во многих моделях каменка открыта, поэтому если данный вопрос принципиален, стоит учитывать этот нюанс.

Печи из металла

Металлические печки стоят дешевле, чем кирпичные и каменные, и в монтаже они проще. Компактная конструкция металлического устройства позволяет устанавливать его даже в бани маленькой площади. Среди других преимуществ:

• Быстрый нагрев, так как металлическая конструкция очень тонкая;
• Возможность подбора печи нужной мощности, поэтому можно сэкономить на энергоресурсах.

Наличие именно металлической конструкции предполагает наличие обязательной теплоизоляции. Нужно сделать теплоизоляцию корпуса оборудования от напольного покрытия (например, кирпичной прослойкой), теплоизоляцию от стен и дымохода. Если этого не сделать, то велик шанс возникновения пожара.

Если баня планируется растапливаться время от времени, а не постоянно, то лучше выбирать металлическую конструкцию, ее минимальный вес составляет 45 кг, в то время как кирпичная или каменная конструкция весит от 750 кг.

Комплектация печи

Печки для бани на газу имеют довольно простое строение:

• в корпусе установлена горелка, к которой герметично присоединена газовая труба;
• над горелкой расположен бак для воды, являющийся составной частью теплообменной и отопительной системы;
• поверх корпуса установлен поддон для каменки. Стоит понимать, что показатели работоспособности газовой и дровяной печей значительно отличаются, поэтому для каменки нужно использовать булыжники с речного или морского дна. Благодаря сгоранию газа каменка может раскаляться до 200 градусов. Это вкупе с попаданием на нее воды может приводить к быстрому выходу каменки из строя. Речные и морские камни в отличие от других способны стойко переносить подобные воздействия;
• кроме поддона для каменки поверх корпуса газовой печи имеется выход, к нему подсоединяется дымоход;
• у газовых печей для бани с баком для воды и моделей, не имеющих этого элемента теплообменной системы, в конструкции присутствует предохранитель, который отвечает за автоматическое отключение подачи газа при затухании огня.

Изучив конструкцию устройства, можно понять, что газовая печь для бани своими руками — это реальность. Ее можно собрать самостоятельно. Исключением является горелки, которые требуется приобрести у проверенного производителя.

Печь Куткин — отзывы

Артем Сагдеев, 46 лет, г. Уфа

Купил печь Куткина по случаю, польстился на рекламу и свежий вид полированной нержавейки. При перевозке случайно уронили коробок на бок. В результате отлетели две сварочные точки, это выяснилось уже при установке. Еле нашел сварщика, прихватил шов сварочным полуавтоматом. В общем, печка нормальная, но если сделана неаккуратно, ремонтировать замучаешься.

Петр Михайлович Лунев, 72 года, г. Ставрополь

Пользуюсь печкой Куткин уже больше года, работает неплохо, но нужно подбирать режим под себя. Иначе дров не напасешься. Дымоход нагревается до малинового цвета, так что нужно менять штатный бак на 5 литров на большую емкость, и обязательно с проточной водой. Иначе дымоход прогорит буквально за несколько месяцев.

Рекомендуемые записи

Дверь в парилку: установка своими руками
Баня на винтовых сваях

Баня с хозблоком: с туалетом, дровником

Баня из арболита своими руками

Финская баня — что это такое

Теплообменник для банной печи

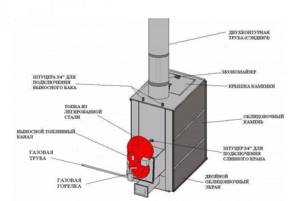

Устройство газовой печи

Сказанное выше уже, как бы, намекало на то, что газовая печь мало чем отличается от дровяной. И действительно: при желании можно переделать имеющуюся дровяную печку, поставив в него газовую горелку.

К сведению! Имеются ограничения, например, лучше ставить микрофакельную горелку, чтобы металл не выгорал, надо следить за тем, чтобы пламя не касалось стенок и верха.

Внутренняя каменка тоже может стать источником проблем – проточная или закрытая, она не рассчитана на температуру факела в 1600 градусов.

Имейте в виду! Даже в случае, когда газ целиком сгорает в воздухе, проблемы остаются. Ведь все тепло уходит вверх, а нижняя часть не греется. Поэтому парилка нагревается неравномерно, а значит, и дольше.

Кстати, размеры топливного отсека в изначально газовой печи будут все-таки меньше, чем в дровяной, но это и понятно – дрова объемны, поэтому на них выделялось дополнительное пространство в топке. А газу столько места не надо. Ему нужен только воздух.

ВАЖНО! А вот это действительно существенный момент: для полного сгорания газу нужен приток свежего, насыщенного кислородом воздуха. Потому что любое горение – это окисление, взаимодействие с кислородом. Если же его будет мало, сгорание будет неполным, а продукты неполного опасны для человека!

Чтобы лучше понять этот вопрос, давайте рассмотрим устройство главной детали газовой печи для сауны:

Устройство газовой горелки

На сегодняшний день горелки бывают двух видов:

• атмосферные;
• с наддувом.

Атмосферные

Дешевая разновидность газовой горелки, потому что устроена достаточно просто. Она представляет собой трубку или трубки, через которые под давлением поступает тот или иной природный газ. Перед тем как сгореть, он должен смешаться с воздухом, а воздух в этом типе горелок подводится единственно с помощью тяги. И если нет грамотно проведенной вентиляции, то лучше не экспериментировать с такими горелками.

Ну, а если вы уверены в том, что вентиляция у вас хорошая, тяга будет работать исправно, то атмосферная горелка будет хороша – она бесшумная, от электричества не зависит.

Правда, она зависит от движения воздуха в самом помещении – это вносит изменения в пропорции смешивающихся газа и воздуха. Результат – неравномерный нагрев. Да и КПД страдает – много тепла уходит в трубу в буквальном смысле. К тому же и сгорание газа часто бывает неполным.

Наддувные

Второй тип существенно отличается от первого по конструкции. Смысл же отличий в том, что чтобы сделать тягу равномерной. Для этого нужен вентилятор, а значит – и электричество.

Как и в атмосферной, в наддувной горелке газ должен сначала смешаться с воздухом. Вентилятор регулируется так, чтобы соотношение было оптимальным. Когда это достигнуто, исчезает зависимость от движения воздуха в парилке, а с ней и неравномерность при образовании смеси и ее сгорании.

Сразу стоит упомянуть достоинства и недостатки дутьевых или вентиляторых (да, это тоже варианты, которые конструктивно представляют собой одно и то же). Понятно, что зависимость от электричества к достоинствам отнести трудно.

ВАЖНО! Если у кого-то проблемы с электричеством, то вентилятор газовой печи лучше обезопасить аварийным источником питания.

Второй, менее важный недостаток – это шум. Третий – стоимость, в 2-3 раза превышающая стоимость атмосферной горелки. Что касается последнего, то тут стоит прикинуть, как быстро окупится выбор, ведь у горелки с наддувом есть и большое преимущество: она в два раза (!) экономичнее атмосферной.

Кроме того, наддувные горелки нормально устанавливаются в дровяные печи. Но тут решать хозяину, потому что перевод дровяной печи на газ может существенно сократить сроки ее эксплуатации за счет выгорания металла.

Из преимуществ стоит упомянуть еще одно: возможность настройки мощности.

Работают наддувные горелки и от магистрального газа, и от сжиженного. При этом переход с одного вида на другой осуществляется довольно просто.

Видео

Для лучшего представления о предмете посмотрите видеоролик, в котором наглядно демонстрируется работа наддувной горелки, установленной в металлическую банную печь.

Как видите, не все так просто с газовой печкой, как рассказывают продавцы. Поэтому стоит сравнить достоинства всех существующих видов печей.

Какие преимущества дает использование газовых банных печей?

По сравнению со своими дровяными «собратьями», газовые банные печи отличаются целым рядом значимых преимуществ:

Практически все модели имеют систему термостатического регулирования. А это означает, что полностью отпадает необходимость в процессе принятия банных процедур отвлекаться на поддержание необходимой температуры – подкладывать дрова, изменять положение поддувального окошка и т.п. Достаточно выставить заранее требуемый уровень нагрева в парной – все остальное возьмет на себя система автоматического управления работой.

Система термостатического управления газовыми горелками позволяет выставить нужную температуру – и больше не отвлекаться на это дело во время принятия банных процедур

• Современные газовые печи – чрезвычайно просты в эксплуатации. Они оснащены всеми необходимыми ступенями контроля и обеспечения безопасности.
• Дровяные печи приходится вычищать от скопившей золы буквально после каждой растопки. В газовых установках такой проблемы нет. Профилактика, безусловно, необходима, но ее периодичность, как правило, не превышает двух раз в год. Кстати, это касается и дымохода для бани – твердых продуктов сгорания в дыме от древесины – несравнимо больше, чем при сжигании газа.
• При использовании природного сетевого газа не возникает никаких вопросов с организацией хранения топлива, с его доставкой в баню. Достаточно открыть кран – и можно разжигать каменку. Если используется сжиженный газ в баллонах, то это чуть сложнее. Но и для баллонов тоже можно один раз организовать компактный редукторный шкаф у внешней стены бани, протянуть на постоянной основе шланги, и в дальнейшем не испытывать сколь-нибудь серьезных проблем.

Если планируется применение баллонного газа, то можно у стены бани смонтировать специальный шкаф.

• По скорости нагрева парной газовые печи ничуть не уступят дровяным или электрическим, но при этом их эксплуатация выйдет намного дешевле, благодаря вполне доступной стоимости «голубого топлива».
• Современные модели газовых банных печей отличаются завидной долговечностью, а производитель дает на них весьма неплохую заводскую гарантию.
• Многим моделям газовых печей для бани уже заранее придана соответствующая внешность, не требующая никаких доработок. Однако, есть и такие, что требуют обязательного обкладывания кирпичом или полного закрытия со всех сторон каменкой.
• Немаловажным для традиционно тесных банных условий является и то, что газовые печи обычно отличаются компактностью.

Цены на газовые печи

газовая печь

Существенным недостатком таких печей можно назвать только одно. Как и для любого иного газового оборудования, для них требуется согласование установки соответствующей организацией и подведение магистрали. Это значит, что придется заказывать составление проекта, а затем заниматься его утверждением по инстанциям, что всегда сопровождается потерей времени, нервов, да и дополнительными материальными затратами. Но преимущества газовых печей все же перевешивают этот «минус».

Новое качество котла на газовом топливе

С экономической точки зрения газ в баллонах целесообразно использовать для небольших и крохотных помещений парилки, например, для бани на трейлере или сауны в рыбацком домике.

Использование газового котла для сауны или бани позволяет решить несколько серьезных проблем:

• Избавиться от угара и запаха окалины, сопровождающих практически все печи на дровах. Продукты горения газового топлива на 99% состоят из безвредной двуокиси углерода и воды;
• Обеспечить плавный и точный нагрев воздуха в бане, во многих современных газовых котлах для сауны автоматика умеет поддерживать температуру даже точнее, чем в случае электрических отопителей;
• Получить желаемую компактность газового оборудования. Современный газовый котел по своим габаритам лишь немногим превышает размеры электрической каменки.

К сведению! Температура фронта горения метанового топлива в газовой топке котла составляет всего 850оС, тогда как интенсивное образование смертельно опасного угарного газа, выделение мелкодисперсной сажи начинаются с 1000-1100оС. Для сравнения, дрова при горении дают пламя на 150-200оС выше, чем в случае газового топлива.

Это означает, что фирменный газовый котел значительно безопаснее любой печки-каменки на дровах. Если не вмешиваться в работу горелок и управляющей аппаратуры, установленных профильным специалистом, дымоход будет оставаться стерильно чистым, а риск пожара или отравления практически равен нулю.

Котел из трубы своими руками

Железный котел, сваренный из металлической трубы, устроен весьма просто. Подготовительные работы в этом случае ограничиваются только изучением нескольких чертежей этих устройств, а также приобретением всех требуемых расходных материалов.

Практически всегда такие котлы производятся из металлической трубы довольно большого диаметра. Удобнее всего взять диаметр приблизительно 500 мм, вполне подходящим станет отрезок длиной не более одного метра. За счет этого можно получить прибор, который может создать комфортную температуру в помещении, объем которого составляет порядка 15 кубических метров или приблизительно 9 квадратных метров.

Для производства такого котла не удастся обойтись без следующих инструментов:

1. Сварочный аппарат инверторный или электрический;
2. Угловая шлифовальная машина или болгарка;
3. Отрезные круги по металлу для болгарки.

Устройство твердотопливного котла для бани

Сначала подготавливают трубу:

1. На первом этапе изготавливают три опоры, которые будут стоять параллельно поверхности земли на трех различных уровнях. Для этого нужно взять три куска арматуры, диаметр которой должен составлять 14 мм, а длина по 3 см. Первый уровень требуется для того, чтобы установить печь. Второй ставится в зависимости от того, где будет расположена дверца поддувала. Третий устанавливают в 20 см от верхнего края трубы;
2. В роли дна выступает круг необходимых размеров, который вырезается из стального листа, чья толщина составляет минимум 5 мм;
3. Для колосниковой решетки, через которую будут проваливаться продукты горения, а также поступать кислород, требуемый для поддержания горения, потребуется круг из листового металла. Берется уже перфорированный лист либо в нем делаются прорези;
4. Крышка печи выступает в качестве опоры для камней, поэтому ее тоже делают из листовой стали толщиной от 5 мм. В центральной части нужно пропилить отверстие, в которое вставляют дымоходную трубу;
5. В нижней части будущего котла изготавливают прорезь для установки дверки;
6. Вместо дверки в некоторых случаях устанавливают короб, через который в котел будет подаваться топливо.

Собирают всю конструкцию на окончательном месте с соблюдением следующей последовательности действий:

1. На первом этапе в конструкцию вваривают короб. Если эта работа производится уже непосредственно в бане, то короб размещают в котле таким образом, чтобы он выходил либо в предбанник, либо на улицу;
2. В заранее подготовленное отверстие вваривают дымоходную трубу. Этой работе следует уделить как можно больше внимания, так как если оставить хотя бы малейшее отверстие, то через него продукты горения будут проходить в парилку и там накапливаться. Это может весьма негативно сказаться на состоянии здоровья человека;
3. Конструкция довольно тяжелая, поэтому под нее обязательно нужно соорудить фундамент. Легче всего сделать в качестве него железобетонную плиту. Вместо него подойдет стяжка из бетона или железобетона. Причем она заливается на щебень, слой которого должен быть минимум 15 см;
4. Конструкцию ставят на подготовленную основу, а на крышку кладутся камни.

В принципе, вместо металлической трубы зачастую народные умельцы используют бочку подходящих размеров. При этом данную конструкцию можно соорудить без использования любых электроинструментов, кроме сварочного аппарата – все отверстия вырубаются зубилом или топором. Все остальные действия будут точно такими же, как и при работе с отрезком трубы.

Котлы для бани из трубы с каменками

Расходы на газовый котел для бани

Установить в домашней бане котел на газовом топливе всегда сложнее, чем дровяной или электрический вариант печки каменки:

• Потребуется выполнить проект на разводку труб и монтаж греющего оборудования;
• Купить только сертифицированное оборудование, при этом мощность и исполнение газового котла должны точно соответствовать параметрам парилки и бани;
• Заключить договор и оплатить работу УГХ или любой другой конторы с лицензией по установке и запуску газового котла в помещении бани.

Получается дорого, хлопотно, но если монтаж выполнен добросовестно, соблюдены все условия обслуживания, газовый котел способен проработать в бане пару десятков лет. Дровяные печки и топки за это время прогорают до дыр. Самое приятное, что уже через 2-3 года эксплуатации переход на газ будет показывать экономию в расходах на содержание бани.

Посчитать несложно, для обогрева бани на каждые 0,5 м3 объема помещения требуется 270-280 ккал. Для помещения парилки меньше 10 м2 с газовым банным котлом потребуется метанового топлива около 1-1,1 м3/ч, по тарифам для частного домовладения это составит всего 6-7 рублей в час. Для электрического котла в бане аналогичной конструкции нужно будет затратить 3-6 кВт/ч, это примерно 20-25 руб./ч, разница налицо. То есть, чем больше работает котел в бане, тем быстрее окупятся вложенные средства.

Выбор финской дровяной печи для бани

Печи от финских производителей могут считаться синонимом качества. В этих агрегатах сочетаются традиционные решения и новейшие технологии. При производстве используется металл, имеющий хорошую теплопроводность. Печи выдают мягкое тепло, которое сохраняется в течение долгого времени. Это повышает эффективность работы оборудования и его экономичность.

Печи выдают мягкое тепло

Оборудование характеризуется длительным эксплуатационным ресурсом. Минимальный срок их работы (при правильном использовании) составляет не менее 10 лет. Кроме всего прочего, финское оборудование отличается привлекательным внешним видом.

Оригинальный дизайн финской печи

Принцип работы финской печи (большинства моделей) выглядит так.

1. Топочное отделение производится из жаропрочной стали (чугунные топки у финских печей не часто встречаются) толщиной 4…10 мм. У печей из Финляндии оно расположено в нижней части корпуса. В него помещаются дрова, которые разжигаются. Над этим отсеком находится поддувало. Дверца топки обычно выполняется из жаростойкого стекла, что дает возможность наблюдать за горением. Разгоревшиеся дрова выделяют тепло.
2. Тепловая энергия устремляется вверх. Обычно финские агрегаты оснащены двумя независимыми каналами сгорания топлива. Камни, уложенные в каменке, вмещающей 20…110 кг, разогреваются.
3. Дымоход, расположенный в центре печи, дополнительно прогревает камни.
4. Вода заливается в каменку по специальной воронке.
5. Пар, проходя сквозь груду камней, высушивается и попадает в парилку в привычном для русской бани виде.
6. Чтобы была возможность плеснуть на камни травяным настоем, обычно в каменке предусматривается дверца.
7. Некоторые модели комплектуются резервуаром для нагрева воды, который монтируется на дымоход или сбоку агрегата. Часто топка бывает выносной, тогда топится парная из соседней комнаты.

Резервуар для воды есть не во всех моделяхНекоторые модели печей «Нарви»

Решив приобрести продукцию финских производителей, полезно иметь представление о важных характеристиках, на которые необходимо обращать внимание. Чем хороши современные металлические печи

Чем хороши современные металлические печи

1. Определяющее значение имеет тепловая мощность приборов. У дровяного оборудования она зависит от вместительности каменки (масса закладываемых туда камней определяет количество выделяемого тепла и пара). Есть простое правило: для обогрева 1 куб. м парной требуется около 1 кВт мощности. Не стоит приобретать агрегат с большим запасом по производительности. Это чревато не только излишними расходами, но и вероятными деформациями облицовки. Менее мощный, чем требуется, агрегат не прослужит долго (придется увеличивать нагрузку, постоянно поддерживая огонь) и не сможет обеспечить необходимые для пребывания в парилке условия. Обычно производители указывают производительность печи при ее эксплуатации в идеальных условиях (помещение должно быть качественно изолировано, потери тепла сведены к минимуму). Однако, как правило, следует предусмотреть небольшой запас мощности на случай, если не все тепло остается в парилке.
2. Предпочтение стоит отдавать продукции фирмы, качество которой проверено временем.
3. Наличие резервуара для воды позволяет получить горячую воду для нужд находящихся в бане.
4. Выносная топка помогает сэкономить место в парилке и создать комфортные условия в смежном помещении.
5. Колосниковая решетка, защищающая днища от температурных воздействий и необходимая для удаления золы, должна быть изготовлена из жаропрочной стали или чугуна.

Как выбрать финскую печь для бани

Продукция финских мастеров печного дела отличается своими эксплуатационными свойствами и привлекательным дизайном. Несмотря на то, что отечественные производители стараются разработать аналоги, им не всегда удается добиться схожих характеристик.

Как правильно выбрать газовую печку?

Печка – это самый важный элемент парной. От нее зависит, насколько комфортным и полезным будет посещение бани, и сколько это будет стоить.

При выборе печи учитывают требования к газовым баням, которые касаются прежде всего безопасности эксплуатации. У производителя или продавца должны быть официальные документы, подтверждающие, что конкретная модель прошла испытания и соответствует государственным стандартам.

Что касается технических параметров, то главными являются:

• площадь парного помещения;
• номинальная мощность;
• тип топки;
• материал изготовления;
• способ управления;
• особенности монтажа;
• дизайн.

Если мощность печки будет слишком большой для объема парной, то воздух нагреется быстро, а камни прогреться не успеют. Значит, получить достойный пар будет проблематично.

При малой мощности, печь будет работать на пределе своих возможностей, что приведет к ее быстрому износу, деформациям. В итоге придется тратиться на дорогостоящий ремонт или и вовсе покупать новый агрегат.

Следовательно, необходимо определить объем парной приплюсовать к нему объем смежных помещений, если их также планируется обогревать с помощью этой же печи. К полученному значению можно добавить 20-25% и на основе этих данных выбирать модель уже по остальным критериям.

Важно обратить внимание на топку, которая должны быть выполнена из марок стали, способных выдерживать высокие температуры и их значительные перепады.

Желательно, чтобы печка имела тепловую инерцию, то есть могла сохранять тепло после выключения. Это позволит не только сэкономить топливо во время купания, но и просушить банные помещения после завершения всех процедур.

Если печь будет греть воду и для душевой, которая находится за пределами парилки, стоит выбрать модель с выносным баком. Любителям влажного пара нужно покупать печку с открытой каменкой. Для ценителей сухого жара потребуется агрегат с закрытой каменкой, в которой прогрев камней достигает 500°С.

Мультирежимные модели помогут не ограничивать себя в чем-то одном и, в зависимости от настроения, париться то в русской парной, то в финской сауне. Некоторые печки способны обеспечить условия восточного хамама и инфракрасной сауны.

Дополнительное оборудование позволит управлять агрегатом на расстоянии и готовить баню к своему приезду, находясь за сотни километров от нее. Остается пожелать удачной покупки и легкого пара!

Давление газа — важный критерий при выборе котла для бани

Следует учитывать, что подавая газ на котел из центральной магистрали, или тем более — из баллона, необходимо следить за давлением. При покупке котла давление в сети — является одним из критериев его выбора, поскольку производители предупреждают, что нарушение подачи энергоносителя — не безопасно для эксплуатации устройства.

Подготовка бани к установке оборудования

Какую печь нужно ставить? Это один из первых вопросов, который задает себе владелец, когда у него появляется желание соорудить и установить печь на газу для любимой баньки своими руками.

Любой нормальный хозяин хочет обеспечить себе безопасную и комфортную эксплуатацию используемых устройств. Собрать печь можно из разнообразных материалов: как дорогих, так и более дешевых.

Чаще всего собираются металлические, каменные или кирпичные конструкции. Это обусловлено высокой надежностью, небольшими финансовыми расходами на покупку необходимых деталей, простотой сборки и установки. Сначала может показаться, что сборка — это сложный процесс, однако на самом деле это не так.

Перед тем как газифицировать баню необходимо убедиться в том, что она хорошо держит тепло. Помещение должно быть полностью теплоизолированным и утепленным как снаружи, так и внутри. Только в этом случае теплопотери будут минимальными, а печь будет максимально эффективно выполнять свои функции.

Выбор места установки газовой печи

Если баня уже построена и осталось только подобрать удобный способ отопления, то стоит выбрать подходящую конструкцию газовой печи. С другой стороны, можно выбрать подходящий вариант устройства и немного подкорректировать банное помещение в процессе установки.

То есть желательно изначально выбрать будущий вариант отопления и строить здание в соответствии с этим выбором.

Монтаж и установка газовой банной печи осуществляется, как правило, в парилке, в смежном моечном помещении или частично в комнате отдыха. Главная задача печи — это обеспечение полноценного обогрева всего банного сооружения и поддержание постоянной температуры.

Для уменьшения потерь тепла самодельную газовую печку лучше всего размещать в центре баньки. Установлено, что если источник тепла не контактирует непосредственно со стенами, то наблюдается значительное уменьшение теплопотерь за счет тепловой шапки. Тепло не уходит из здания через стены.

Теплый воздух циркулирует по всей парилке. Он поднимается от центра помещения до потолка, там он отражается от пароизоляции с отражающим слоем и распространяется по всей площади парилки.

Таким образом париться в помещении можно будет максимально долго. Однако не всегда удобно устанавливать газовую печь прямо в центре парилки.

Выбор места установки печи из различных вариантов подразумевает свои преимущества и недостатки. Если устанавливать самодельную газовую печь в парилку, то потребуется дополнительно провести систему вентиляции.

Это связано с ускоренным расходом кислорода. К преимуществам этого способа установки относится возможность регулирования температуры не выходя из парилки.

Установка газовой печи в бане своими руками в комнате отдыха дает следующие преимущества:

• Отсутствие ускоренного выжигания кислорода, следовательно, нет необходимости в усиленном вентилировании помещения.
• В парилке не занимается полезное для посетителей пространство, следовательно, она вместит больше человек.
• Парилка не будет загрязняться гарью и другими отходами, связанными с работой печи.
• Газовая печь, установленная в смежной моечной или в комнате отдыха, обычно отапливает не только парилку, но и все остальные комнаты.

Данный вид монтажа потребует дополнительных манипуляций таких как создание отверстий в стене, ведущей к парилке. Однако если заранее предусматривать этот вид установки, не придется проводить никаких дополнительных работ.

Обеспечение пожарной безопасности

Для того чтобы избежать негативных последствий после установки газовой печи стоит позаботиться о пожарной безопасности.

Все горючие и воспламеняющиеся материалы или предметы необходимо размещать на некотором расстоянии от устройства. Достаточно будет полуметрового расстояния. Также следует выдерживать расстояние печи от стены в диапазоне от 5 до 15 сантиметров.

В месте размещения и монтажа самодельной газовой банной печи также следует выложить изоляционные листы из огнеупорного материала или же сделать кирпичную кладку.

Также необходимо защитить потолок огнеустойчивыми листами с базальтовым картоном или другим материалом. При этом стоит учитывать, что площадь защиты должна быть больше габаритов печи примерно на тридцать процентов.

Конструкцию рекомендуется располагать таким образом, чтобы дверка, обеспечивающая доступ к горелке, открывалась к дверному проему, а дверь каменки открывалась к стене. В помещении, обогреваемом газом, обязательно должно быть средство для быстрого тушения огня в случаях возгорания. В предбаннике должно быть как минимум одно маленькое окно.

При возведении стенок печи для бани стоит использовать огнеупорные кирпичи, а для кладки камеры сгорания кирпичи, изготовленные из шамотной глины.

Раствор для кладки замешивается из глины с добавлением просеянного песка. Для фундамента печки и наружной части дымохода в растворе вместо глины используют цемент. Чтобы укрепить основание будущей печи нужно провести армирование арматурой фундамента и воспользоваться оцинкованной жестью, чтобы защитить пол перед дверью камеры сгорания и закрытой каменки.

Для оснащения кирпичной печки потребуется приобрести колосниковую решетку, топочную дверку и поддувальную дверцу. Также, если планируется монтаж газодровяной печи, то стоит позаботиться о месте, в котором будет располагаться твердое топливо так, чтобы на него не попадала влага.

Чтобы дымоход от газовой печи прослужил долго для его прокладки используют асбестоцементные или металлические нержавеющие трубы. Высота дымохода обычно планируется на уровне пяти метров выше уровня горелки.

Также потребуется обеспечить подачу воды и газа. Воду можно подавать путем подключения водопровода или из емкостей с использованием компрессора. Для поставки газа используются все варианты: от подключения к газовой магистрали, так и использование газгольдера или баллонов.

Техника безопасности и требования к установке

Так как для работы используется газ, при эксплуатации следует быть максимально осторожным.

Необходимо:

• следить за износом всех деталей оборудования;
• регулярно проверять показания газоанализатора и других приборов;
• доверять замену деталей только специалисту.

Экономия при покупке, монтаже и эксплуатации газового оборудования может привести к печальным последствиям.

Требования к помещению, где планируется установка газового оборудования: отсутствие высокой влажности, не должно быть скопления пыли, ограничен доступ детей.

Прежде чем будет оборудована газовая котельная в сауне или бане, нужно изучить правила безопасного монтажа:

• высота помещения должна быть не ниже 2.2 м;
• открывание всех дверей должно проводиться наружу;
• обязательно наличие форточки и вытяжной вентиляции;
• отсутствие рядом с оборудованием легковоспламеняющихся конструкций (минимальное расстояние — 0,5 м);
• если стены помещения выполнены из пожароопасного материала, при установке оборудования следует сделать отступ не меньше полуметра (допускается использование огнеупорного барьера или жаростойкого экрана);
• отверстие под горелку прямоугольной формы (высота — 48-55 см, ширина — 35-45 см);
• для предотвращения утечки газа рекомендуется установить специальный датчик, который сработает при затухании горелки;
• труба для вывода дыма не должна проходить через жилые комнаты;
• печь должна иметь основание из металла, которое будет выступать минимум на 10 см;
• чтобы исключить появление конденсата, дымовая трубка должна быть выполнена из нержавейки.

Если участок не газифицирован, то следует организовать принудительный отвод продуктов сгорания. Для поддержания высокой температуры необходима качественная термоизоляция помещения.

Оптимальным решением станет применение фольгированных утеплителей. Следует учесть, что теплопотеря увеличивается при наличии окон и неутепленных дверей.

Требования к проводке для электропечи в бане

Учитываете следующие моменты:

• Для однофазной сети используйте трехжильный кабель, для трехфазной — пятижильный.
• Обязательное условие для проводов — наличие заземляющего провода.
• К стене провода крепите с использованием обычных кабель-каналов.
• Кабель между пультом управления и печью должен быть в специальной резиновой изоляции. Иногда такой кабель поставляется с печью.
• Провода с усиленной изоляцией стоят дорого, поэтому рекомендуется уменьшить их длину. Для этого возле печи (не ближе 1 м), на стене, установите металлическую монтажную коробку. Между коробкой и пультом скрытно проложите обычные провода в виниловой изоляции, а от коробки к печи — провода с усиленной изоляцией. Термостойкие провода протяните через металлорукав или трубу, которую заземлите.
• В условиях высокой температуры скрутки медных и алюминиевых проводов окисляются, поэтому все провода в строении должны быть медными.

Котлы-отопители на газу в стандартном исполнении

По внешнему виду стандартные модели газовых котлов для бани, фото, практически неотличимы от дровяных версий. Тот же высокий прямоугольный корпус из металла, засыпная каменка в верхней части конструкции и боковой тоннель для подачи воздуха и топлива.

Современные модели газового оборудования отечественного производства по форме и дизайну копируют известные финские и итальянские бренды.

Газовый прибор всегда легко узнаваем по узлу автоматики управления. Там, где у печи на дровах находится дверца или люк для загрузки дров, у газовых котлов для бани располагается щиток с форсунками, датчиком фронта огня и воспламенительным устройством.

Наружные стенки выполнены из тонколистовой стали, что обеспечивает надежную защиту от раскаленной топочной камеры. Ее форма и размеры намного меньше, чем у дровяной топки, почти всегда из жаростойкой легированной стали.

Внутри топки находится пакет из двух-трех форсунок. Размеры и форма топочной камеры газового котла тщательно подбирается и рассчитывается в процессе производства. Поэтому нельзя просто взять и установить в камеру сгорания дровяной печки газовую горелку. Топка сгорит за несколько месяцев эксплуатации.

Существуют газо-дровяные модели отопителей для бани. В этом случае размеры топочной камеры выполняют такими, чтобы в них можно было сжигать дрова с очень маленьким фронтом горения и газ с большой высотой пламени. Но даже в таких конструкциях переоборудовать и установить можно только газовую горелку, идущую в комплекте к котлу, использование горелочного устройства произвольной модели приводит к прогару стенок камеры и отводящих каналов.

В классическом газовом котле всегда устанавливаются трубчатые теплообменники для нагрева воды. Для отопления помещения бани регистры подключают к накопительному баку и насосу, прокачивающему горячий теплоноситель через радиаторы или трубы теплого пола.

В котельных установках малой мощности вместо встроенного теплообменника используются наставные емкости с водой, аналогичные бакам в дровяных печах. В мощных газовых котлах для обогрева бани могут устанавливаться двухконтурные коаксиальные теплообменники. По сути, это две трубы, одна внутри другой. По внутренней трубке протекает вода, которую греют для обрызгивания каменки, в пространстве между стенками обычно протекает теплоноситель системы отопления.

Выбор горелки

1. Атмосферными.
2. Наддувными.

Для самодельной конструкции можно использовать только наддувные горелки. Они сложнее атмосферных, но гораздо безопаснее.

Устройства снабжены автоматическими клапанами, которые перекроют газ, если потухнет пламя, или печь перегреется, а также, если пойдёт утечка. Есть модели с автоподжегом.

Приобрести горелку нужно заранее, до того, как запасаться всеми материалами. Дело в том, что горелки бывают различных размеров и форм – чертежи и схемы будут разрабатываться исходя из этого.

Металл – материал, легкий в обработке. Печь для бани своими руками из металла можно изготовить очень быстро, к тому же конструкция получится мобильной.

Модели печей длительного горения для дома смотрите в этом обзоре.

Газовые каменки

Использование природного газа в качестве топлива для обогрева бани дает одно неоспоримое преимущество. Маломощные бытовые котлы изготавливают без системы отвода продуктов сгорания, разогретые газы частично проходят через засыпку из камней, частично через боковые окна и каналы для подогрева емкостей с водой.

Отсутствие дымохода над каменкой существенно упрощает процесс управления температурой, нет особой необходимости следить за влажностью воздуха, так как большая часть воды постоянно испаряется потоком отводящих газов.

Разумеется, тепловая мощность каменки на газу меньше, чем у стандартного отопительного котла для бани, обычно она не превышает 3 кВт. Так как часть газов попадает в атмосферу парилки, с установкой котла приходится использовать специальную вытяжную вентиляцию и сигнализацию с датчиком наличия СО в воздухе.

Многие каменки, работающие на природном газе, не имеют встроенного бака для кипятка, поэтому для получения кипящей воды приходится использовать металлический ковш и решетку, уложенную поверх засыпки.

Особенности эксплуатации

При эксплуатации печного оборудования, работающего на газу, необходимо соблюдать ряд правил:

• После каждой протопки проверять перекрыт ли газовый вентиль.
• Если в банных помещениях пахнет газом, необходимо потушить огонь, открыть окна, двери. Подождать пока газ не выветрится.
• Использовать длинные спички для розжига газовой горелки.
• Раз в две недели проверять целостность соединения газопровода.

Желательно иметь в бане один или два огнетушителя.

Газовые печи для бани становятся популярнее. Они дешевле кирпичных конструкций, быстро нагреваются, экономичны при эксплуатации. При монтаже газового оборудования нужно соблюдать ряд правил. Любая ошибка может привести к опасным последствиям.

Похожие статьи

Основные рекомендации по чистке дымоходной трубы

Зачем нужен искрогаситель на дымоход для бани и опасно ли его отсутствие?

Принципы выбора бака для воды в баню

Принципы изготовления печи из дисков автомобиля для бани

Недостатки газовых котлов

Импортные модели газовых котлов для бани всегда выполняются с запасом механической прочности стен корпуса. Многие модели отечественного производства по устройству больше похожи на китайские котлы из-за минимальной толщины стенок топочной камеры и оформления. В результате при отключении внутреннего теплообменника топка нередко перегревается и деформируется.

Одной из наиболее распространенных типов неполадок является самопроизвольное выключение горелки. В котельных аппаратах известных производителей газовая автоматика устанавливается в бокс, защищенный от тепла и водяных паров. В более дешевых котлах плата контроля работы горелки может быть просто уложена в алюминиевый коробок. В результате окисления контактов во влажной атмосфере бани первым выходит из строя датчик контроля пламени. Ремонт горелочного оборудования котла несложен, но в любом случае этим должен заниматься специалист, иначе аппаратуру могут опломбировать, а хозяев оштрафовать.

Какие применяются материалы

Как уже упоминалось ранее, для изготовления печи для бани на газу своими руками рекомендуется использовать шамотный (огнеупорный) кирпич, металл или камень. Каменные печи растапливаются гораздо дольше (4-5 часов), но и температуру держат на 3-4 часа дольше, чем металлические. Кирпичные характеризуются аналогичными показателями. В свою очередь, металлические агрегаты быстрее нагреваются (помещении до 50 кв.м. полностью прогревается за 2,5-3 часа/), но и охлаждаются быстрее.

При этом металлические печи легче кирпичных аналогов и изготавливать их проще, а если снаружи ее облицевать шамотным кирпичом, то никакой принципиальной разницы между 2 агрегатами не будет.

Способы установки котлов

Если конструкция оборудована выносным тоннелем, то наилучшим вариантом будет установка котла в проеме перегородки между парилкой и предбанником. Для контроля работы газовых горелок используют выносной пульт или регулировочные вентили на плате. По нормам установки котлов и печей площадка перед тоннелем должна освещаться или аварийным фонарем, или через оконный проем.

Метановые каменки устанавливают преимущественно под стеной под проемом вытяжной вентиляции. Для маломощных моделей можно выбирать место рядом с входной дверью парилки.

Рекомендации

Принцип работы устройства – вот что стоит понять перед изготовлением аппарата. Рассмотреть его можно на примере горелки для кровельных работ. Как работает горелка?

1. Устройство присоединяется к редукторам кислородного и пропанового баллонов системой подающих шлангов.
2. На баллоны ставятся редукторы, чтобы создать рабочее сварочное давление.
3. Собирается схема по газу и кислороду, проверяется плотность соединений, закрепляются узлы, после чего можно открывать газ вентилями.
4. Давление газа устанавливается до режимного значения, открывается вентиль.
5. По шлангам топливо поступает к пропановому прибору.
6. В инжекторе осуществляется процесс смешивания с образованием газовоздушной среды.
7. Из устройства выходит рабочее пламя с термопоказателем выше 2000 градусов.

Выполняя любые сварочные работы, следует средства индивидуальной защиты: перчатки и очки, специальную обувь. С пропановыми баллонами работать можно исключительно в хорошо проветренном помещении, а при минусовой температуре любые действия с горелкой исключены.

Чего делать категорически нельзя:

• работать рядом с открытым огнем;
• баллон держать в наклонном состоянии;
• располагать под солнцем сосуды;
• осуществлять работы без редуктора;
• проводить разогревание редуктора над открытым огнем.

Если четко ощущается запах газа, работы с горелкой следует прекратить, перекрыв вентиль на баллоне. Самодельные горелки, в зависимости от цели использования, могут быть разными: горелки с вентилем ВК-74, приборы, переделанные из ацетиленового газореза и газовые мини-горелки. Каждое устройство самодельного изготовления соорудить и реально, и выгодно, и полезно. Только изначально нужно определиться с видом конструкции и его параметрами. Газовую горелку используют и в частном хозяйстве, в коммерческих целях. В слесарном же деле горелкой раскаляют металлическую заготовку, которая в итоге выходит достаточно закаленной.

Как сделать газовую горелку, смотрите далее.

Газо-дровяной котел

Для тех, кто не мыслит посещение парной без наличия неповторимого запаха сгорающих дров и желает сэкономить на эксплуатации бани, идеальным решением может стать газо-дровяная печь.

Подобный отопительный прибор — это современная универсальная конструкция, в которой допускается использование различного рода топлива: природного и сжиженного газа, угля и дров. Это возможно благодаря тому, что у подобных печей имеются съемные элементы, нужные для работы на твердом топливе и газу.

Устройства, предназначенные для сгорания газа, состоят из горелок, фильтров и различных клапанов. В то же время для эксплуатации печи на твердом топливе нужен топливоприемник. Подобные отопительные приборы не являются новинкой на современном рынке. Они эксплуатировались еще в советские времена. Ярким примером этому может послужить ОГВ (отопительный газовый водонагревательный) котел.

Оборудование, необходимое для сгорания газа, устанавливается в зольнике печи. Если его демонтировать, то котел будет исправно функционировать на твердом топливе.

Газо-дровяные печи пользуются большой популярностью не только благодаря своей универсальности. Их стоимость находится на приемлемом уровне, что является немаловажным фактором для владельцев бань.

Газовая горелка для банной печи своими руками: как изготовить самодельное устройство

Ключевым элементом нагревательного газового агрегата является форсунка-горелка. В ней создается смесь из топлива и воздуха, поддерживающая горение. Если сделана газовая горелка для банной печи своими руками, то этот факт придает уверенности в надежности конструкции. А это, согласитесь, достаточно веский аргумент в пользу собственного изготовления.

Изготовить форсунку для банной печи можно из подручных материалов. В ход пойдут пустые газовые баллоны, обрезки металлических труб, детали от старого оборудования. Перед вводом в эксплуатацию готовое изделие проверяется специалистами Ростехнадзора.

Мы расскажем, как все грамотно сделать. Подскажем, каким образом получить сертификат пригодности самодельной газовой горелки. Он подтверждает безопасность устройства и разрешает подключение к отопительной системе бани.

Правила монтажа газовых печей

К процессу монтажа отопительных устройств, работающих на газу, нужно подходить максимально ответственно. От правильности установки зависит не только эффективность функционирования, но и безопасность людей, посещающих баню.

С газовыми печами должны работать опытные специалисты, имеющие богатую практику в этой сфере. Доверив установку газового котла профессионалу, все равно процесс монтажа следует контролировать. При проведении подобных работ нужно обратить внимание на следующие вещи:

• расстояние от стены до печи должно быть не менее 50 мм. При этом все параллельные стенам котла поверхности изготавливаются из негорючих материалов или обшиваются таковыми;
• огнеупорное основание котла должно выступать минимум на 100 мм от его краев;
• высота разъема для горелки без накладки должна варьироваться в пределах от 470 до 550 мм, с накладкой — от 615 до 680 мм, ширина — от 350 до 450 мм и от 515 до 665 мм соответственно.

Особое внимание следует уделить дымоходу. Газовая печь подключается к дымоходному каналу трубами из нержавейки. При этом колена труб должны входить друг в друга не менее чем на полдиаметра.

Газовый котел устанавливается одновременно в парилке и предбаннике. Лицевая сторона с горелками должна размещаться в предбаннике. Это исключает возможность затухания огня из-за попадания воды. Котел с водой и каменка размещаются в парилке.

Обязательным условием эксплуатации газовой печи является наличие вытяжки и окон с форточками в предбаннике. Двери должны открываться наружу. Протяженность дымоходного канала обязана быть не меньше 5 метров.

Если дымоход сделан из разных материалов, например, к печи присоединены трубы из нержавейки, а далее канал выполнен из кирпича, то место соединения должно быть полностью герметичным. Это место в системе отопления должно подвергаться проверке как можно чаще.

Где установить печь

Нельзя просто поставить печь посреди парной, важно учесть расположение воздуховодов, верно просчитать расстояния от стен, продумать защиту стен бани от жара. Если заглянуть в “Приложение к СНиП 41-01-2003”, то можно обнаружить строки, где явно прописано, что если стены бани не горючие, то есть предел огнестойкости у них 60 минут и более, то металлическую печь разрешено устанавливать на любом расстоянии, но лучше, когда между стальной печью и стеной остается более 380 мм свободного пространства

Если заглянуть в “Приложение к СНиП 41-01-2003”, то можно обнаружить строки, где явно прописано, что если стены бани не горючие, то есть предел огнестойкости у них 60 минут и более, то металлическую печь разрешено устанавливать на любом расстоянии, но лучше, когда между стальной печью и стеной остается более 380 мм свободного пространства.

Полностью кирпичные или бетонные стены в бане без обшивки встретить довольно сложно, часто отделку выполняют легко возгораемой деревянной вагонкой.

Другое дело, если материал стен – древесина. В этом случае стоит придерживаться таких правил:

• приобретая заводскую печь, потребуйте инструкцию к ней и проводите установку строго по схемам изготовителя. Это правило прописано в СНиП 41-01-2010, а именно в пункте 6.6.2.19 (Индивидуальное печное отопление);
• от раскаленных стенок агрегата до стен, не защищенных экранами, должно быть более полуметра;
• стена или перегородка, через которую выводится топливный канал, должна быть из негорючего материала от самого пола и до отметки 25 сантиметров над топочной дверцей;
• толщина негорючей стены, сквозь которую выводится топливный канал, должна составлять 12,5 см;
• если потолок в парной теплоизолирован и защищен штукатуркой по металлической сетке или аналогичным образом, то расстояние от верхушки металлической печи до перекрытия должно быть более 80 см;
• в случае, когда потолок не защищен огнеупорными материалами, расстояние от него до печи должно быть более 1,2 м;
• от топочной дверцы до противоположной стены должно быть более 125 сантиметров;
• между стеной и передней стенкой печи с выносной топкой оставьте 3 см.

Пожаробезопасные расстояния от печи до стен

Выбирая наилучшее место расположения собственной печи, принимайте в расчет расположение таких элементов как внешние теплообменники, навесные сетки-каменки, баки для горячей воды, трубопроводы для выносных баков. К этим элементам должен быть свободный доступ для ремонта и обслуживания.

Установка газового котла в бане своими руками

Перед подключением оборудования необходимо оформить соответствующие разрешения и согласовать проект в органах власти. Разработать в специализированной службе проект газоснабжения, после чего направить его и сопутствующие документы на согласование, например, в Горгаз. Потребуются бумаги от производителя: техпаспорт оборудования, инструкция, сертификат соответствия.

Работы с газовым оборудованием осуществляются специалистами в соответствии с принятыми правилами и нормами: СНиП 42-01-2002 и II-35-76, свод правил: СП-41-104-2000. В них дано подробное описание, как правильно выполнять данные работы, и что делать категорически запрещено. К примеру, диаметр дымохода подбирается в соответствии с мощностью устройства по специальным формулам.

Получив нужные разрешения можно приступать к работам: подвести газопровод и водоснабжение, облицевать стену противопожарным материалом, сделать отверстие для дымохода.

• Промыть системы труб устройства.
• Настенное оборудование прикрепить к планкам.
• Сделать отверстия в стене, закрепить планки анкерами или саморезами.
• Зафиксировать котел на крепёжных планках.
• Присоединить к трубам краны, фильтры;
• Присоединить краны на входе, выходе;
• Установить сгоны;
• Подключить отопительную систему;
• Соединить сгон с отоплением;
• Подключить водоснабжение;
• Присоединить дымоход.

Для напольного оборудования выделяется отдельное помещение. Стены и пол покрывают специальными противопожарными материалами. Агрегат прикручивают к полу. Остальная схема подключения идентична настенному варианту.

Газовая банная печка из баллона

Для самостоятельной сборки газовой печи для бани потребуется собрать и приобрести следующие материалы:

• На строительном рынке или в магазине с газовым оборудованием нужно купить атмосферную горелку.
• Найти старый, но не ржавый газовый баллон. Подойдет также новый баллон, труба большого диаметра или лист металла толщиной от 8 до 16 миллиметров.
• Для основания каменки потребуется толстый металл, например, тормозной диск от автомобиля. Он прослужит как минимум несколько лет.
• Газовая труба диаметром 5 сантиметров и длиной примерно 3 метра.
• Труба диаметром 10 сантиметров, которая будет использоваться для выводы газов.
• Некоторые медные или бронзовые элементы, для соединения деталей.
• Дополнительно потребуется обзавестись следующим инструментом: болгаркой, сварочным аппаратом, дрелью, измерительными приборами.

После сборки полного комплекта инструментов необходимо болгаркой отрезать крайнюю часть баллона так, чтобы диаметр среза был равен внешнему размеру тормозного диска. Затем при помощи сварки или дрели с болтами нужно прикрепить диск к баллону.

Следующий шаг — приготовление трубы для подачи воздуха. В трубе диаметром 5 сантиметров нужно просверлить около десяти пяти-миллиметровых отверстий.

Также внизу баллона делается отверстие диаметром примерно 55 миллиметров. Целая, то есть не просверленная, часть пяти-сантиметровой трубы должна выходить из баллона примерно на два метра. Ее необходимо приварить к баллону.

Таким же образом приваривается труба, которая будет подавать газ. На втором конце этой трубы присоединяется переходник, с помощью которого можно будет подключать устройство к газовой трубе или газовому баллону.

Сверну на баллоне вырезается отверстие под дымоход и приваривается соответствующая труба. С помощью болгарки также вырезается прямоугольное отверстие под дверцу. Привариваются петли и на них вешается непосредственно дверь. К двери также нужно прикрепить ручку.

Таким образом будет сделана несложная модель газовой печи. Через трубу подается газ к горелке. Запускается процесс горения в зависимости от горелки пьезорозжигом или электроимпульсом.

Особенности газификации бани

В постановлении Российского правительства от 2008г № 509 говориться о том, что газификация банного помещения допускается. Единственное условие — запрещено его использование для коммерческих целей.

Проект должен предусматривать:

• наличие отдельного входа (для изготовления двери используются термостойкие материалы);
• наличие систем пожаротушения и сигнализации;
• оборудование должно быть промышленного производства и иметь сертификат качества;
• обязательно наличие системы вентиляции и датчика угарного газа.

Практика показывает, что шанс на получение разрешение на газификацию бани повышаются, если все работы выполнены специалистами грамотно и качественно. После того как здание бани или сауны построено, его следует зарегистрировать в БТИ. Следующий этап — поход в УГХ города, где пишется заявление на газификацию.

Когда заявление будет рассмотрено, место газификации посетит инспектор. В результате проверки может потребоваться внесение изменений (установка дополнительной вентиляции, переделка дымохода). Когда разрешение получено, останется только подключить оборудование и утеплить здание бани.

После выбора и установки газового котла в бане, можно наслаждаться результатом своего труда. Денежные и временные затраты компенсируются максимальным комфортом и безопасностью. Ведь современное оборудование позволяет создать оптимальный баланс между температурой и влажностью, не пересушивает воздух и идеально подходит для любителей традиционной бани.

Баня на газу – за и против

В последнее время потребители все чаще стали обращать внимание на банные печи, работающие на газу. Низкая цена топлива, компактность изделий и простота их эксплуатации при достаточно высоком КПД стали залогом такого спроса.

Однако стоит предупредить всех желающих о том, что газ может стать очень опасным в неумелых руках.

На фото – газовая печь для бани

Совет: лучше используйте проверенные временем варианты печей, изготовленные в заводских условиях, чем самодельные.

Кстати, если вы не знаете, как провести газ в баню, то для этого нет никаких отдельных законов и предписаний. Вы должны только согласовать проект со службой пожарного надзора, а также с другими органами, которые имеют к этому отношение.

Конструкции

У газовых печей в целом есть три основных направления, они могут быть:

Печи для бани на газу — второй тип устройств(нагревательные). Отопительный вариант больше предназначен для автономной системы отопления в доме и для горячего водоснабжения.

Поддерживать нужную температуру при высокой влажности они не в состоянии. Бытовой класс устройств используют для приготовления пищи и их основной критерий – неприхотливость и простота эксплуатации, делая их незаменимым помощником на даче.

Кроме того, газовые печи для бани разделяют на группы по следующим признакам:

Материал корпуса

Печь для бани на газу можно сложить из камня или кирпича, она также может быть сделана и из металла . Любая из этих разновидностей корпуса имеет плюсы и минусы.

Камень и кирпич

Банные печи из кирпича, хотя и нагреваются дольше, зато, в отличие от металлических, тепло сохраняют значительно дольше. В связи с этим приходится начинать протапливать парилку еще ночью, чтобы днем попариться всласть.

Газифицированная печь-каменка из кирпича

Внешний вид данной конструкции почти ничем не отличается от традиционной дровяной печи. Поэтому ее можно встраивать в классическую баню, не нарушая ее гармонию.

Только в этом случае «топочная» дверца открывает доступ не к месту загрузки дров, а к каменке, которая расположена внутри и нагревается не только теплом от сгорания газа, но и за счет лучистой энергии.

Так как она размещается непосредственно над горелкой, к ней предъявляются особые требования. Укладывать камни для бани следует в металлическое корыто, на дне которого обязательно должны быть борта, чтобы вода не попадала на пламя.

У металлических печей-каменок очень тонкие стенки корпуса, а также небольшая загружаемая масса камней. Благодаря этому происходит их быстрое прогревание, хотя и остывают они также быстро. Еще один плюс конструкции – компактность, что дает возможность устанавливать конструкцию в любую сауну или баню.

Печь-каменка из металла

Сборка металлической газовой печи обходится значительно дешевле. Так что, если вы имеете необходимые навыки и инструмент, можете ее изготовить своими руками. Ниже представлена инструкция по сборке простейшего варианта банной печи, работающей на газу, из газового баллона.

• газовый баллон б/у, купить который можно на пункте сбора металлолома за символические деньги;
• колесный диск б/у, который станет основанием каменки. Приобрести можно там же;
• газовые трубы: две Ø 2″ – использоваться будут для подвода в камеру воздуха и газа, одну Ø 4″ – для дымохода;
• атмосферная газовая горелка;
• соединительные элементы.

• Срежьте болгаркой верх газового баллона таким образом, чтобы в отверстие можно было вставить колесный диск. Лучше их сварить между собой электросваркой, но можно соединить и болтами.
• Приготовьте трубу для подачи воздуха. В 2-х дюймовой трубе просверлите 8-10 отверстий Ø 5 мм. Сделайте также отверстие внизу баллона диаметром 52-55 мм. Вторая, целая часть трубы, должна выходить из баллона на 150-200 мм. Закрепите ее электросваркой.
• Монтаж, подводящей газ трубы производится также. На втором конце необходимо сделать переходник для подсоединения конструкции к газовому баллону или газопроводу.
• Закрепите сверху на баллоне дымоход и сделайте дверцу, вырезав болгаркой прямоугольное отверстие и прикрепив петли и ручку к полученному металлическому куску.

Схема самодельная печи из газового баллона

Классификация по типу топлива

Газовые печи могут быть – только газовыми или комбинированными (газ+дрова), которые часто называют газодровяными. Но такая универсальность обходится дополнительными расходами при постройке бани, так как последние имеют большие размеры.

Поэтому больше всего спрос сегодня именно на «чистые» газовые печи, которые компактнее, легче и безопаснее в эксплуатации.

Подсоединять их можно не только к трубопроводу центрального газоснабжения. Топливом может быть и пропан-бутан, который можно приобрести на обычных автомобильных заправках.

Последний почти в три раза мощнее по теплотворной способности, поэтому и расход его, соответственно, будет ниже. Кроме того, транспортировка и возможность хранения топлива в сжиженном виде облегчит процесс эксплуатации данных устройств.

Совет: для экономии газа при использовании пропан-бутана, необходимо заменить стандартный инжектор, который имеет большое отверстие, чем необходимо.

Недостатки

Для размещения газовых баллонов необходимо изготовить и установить специальный металлический ящик на участке, удаленном на безопасное расстояние от бани и дома. Можно их также поместить в прочную емкость, которую закопать затем в землю.

Типы горелок

Газовые горелки для бани есть двух типов:

• Атмосферная– недорогое устройство, такая газовая горелка для бани не зависит от подачи электроэнергии и не требует установки в печах серьезной автоматики. В камеру воздух может поступать через зольниковую дверцу или специальные трубы. Поэтому КПД печи с такой горелкой сильно зависит от его объема.

Если будет недостаток кислорода, горение проходит не так интенсивно, газ не полностью сжигается и эффективность устройства падает.

• Наддувные являют собой сложное устройство, зависят электроэнергии, так как в конструкции предусмотрен специальный вентилятор для нагнетания воздуха. Но, все это компенсируется высоким КПД таких печей. Наддувные горелки универсальны – их можно использовать в газодровяных печах, а атмосферные для этого не годятся.

Нагрев воды

Газовые печи для сауны могут использоваться также для нагрева воды, не только для поддержания необходимой температуры в парной. В этом случае помогает энергия продуктов сгорания, которые отводятся через дымоход бани, и лучистое тепло от раскаленных камней.

Бак с водой устанавливают непосредственно над каменкой или под ней, а через воду проводят дымоход. Подобное конструктивное решение позволяет не увеличивать площадь устройства, и печь занимает столько же места в парной, как и без водяного бака.

Еще один вариант – подвеска бака сбоку печи и на заднюю стенку. Нагрев воды тогда происходит металлическим корпусом оборудования.

Газовая печь с нагревательным баком для воды

Угарный газ

Данный аспект очень важен для безопасного времяпровождения в бане. Дело в том, что человек может отравиться угарным газом незаметно для себя, особенно, когда была принята некоторая доза алкоголя.

Для того чтобы себя обезопасить, необходимо установить в помещении датчик угарного газа для бани, который вовремя сообщит о достижении опасного значения CO в атмосфере. Так как такой газ тяжелее воздуха, датчик следует устанавливать ближе к полу.

Использование газовых печей в бане позволяет не заботиться о топливе, горящем в топке, и наслаждаться банными процедурами. Останется только выбрать подходящую модель и правильно установить ее в парилке. Кроме того, нужно не забывать о правилах пожарной безопасности и об угарном газе. В представленном видео в этой статье вы найдете дополнительную информацию по данной теме.

Советы профессионалов

Несколько советов от мастеров по выбору котельного оборудования:

1. Не стоит ориентироваться по принципу «чем дороже, тем лучше». Это не всегда работает. Устройство имеющее большое количество дополнительных элементов, менее надежно.
2. Перед тем как отправится за покупкой, необходимо четко представлять, что вы хотите получить от оборудования. Какой тип воздуха более предпочтителен: горячий и сухой или влажный и умеренная температура.
3. На какое время проведения процедур, должно быть рассчитано устройство? К примеру, металлические конструкции быстро нагреваются, но с такой же скоростью и остывают, а вот кирпичные наоборот.
4. Какую площадь помещения должен отапливать аппарат? Если сауна имеет небольшую квадратуру, то для этих целей подойдет небольшое устройство.

Достоинства и недостатки металлических банных печей

Существует ряд аппаратов, которые выделяются конструктивностью и принципом работы. Прежде чем приступить к сборке металлического устройства отопления для бани своими руками, составляют чертеж устройства. Принцип действия агрегатов практически одинаковый.

Первым делом обустраивают топку. Размеры конструкции определяют по площади помещения. Печники советуют делать одинаковыми высоту и ширину агрегата. Многие профессионалы, составляя чертеж, предполагают, что будут применять готовые элементы.

Топку печи разделяют на 2 отделения. В 1 сжигается топливо, а во 2 собирается зола. Между секциями устанавливают колосниковую решетку и делают отдельные дверцы. Зольник может использоваться как поддувало для создания тяги.

Верхнюю часть конструкции делают из решетки для обустройства каменки. Эту секцию также отделяют дверцей.

Устройство отопления для бани из металла с указанием точных размеров элементов

Верхний отсек агрегата заполняют камнями для более продолжительного поддержания высокой температуры в парной. Наиболее распространенной считают печь для бани паровоз, чертеж которой представлен ниже.

Верх каменки оборудуют дымоотводом. Вокруг него сооружают бак с водой. Когда дым будет проходить сквозь трубу, жидкость будет нагреваться.

Два варианта конструкции горизонтальных устройств из трубы и листового металла

Чертеж устройства отопления для бани из металла с подробным описанием деталей На стадии проектирования важно точно знать, в каком месте на крыше будет выходить дымоотвод, чтобы дополнительно обустроить проем теплоизолятором и предупредить возгорание. Чтобы создать тягу, трубу необходимо располагать на высоте не меньше 4 м

Мастера-печники советуют приобретать готовые элементы для обустройства дымохода. Так агрегат прослужит дольше, т. к. сегменты выполняют из прочного материала, стойкого к горению.

Правильная организация дымохода

Поверх дымохода устанавливают защитный экран, чтобы предотвратить действие горячего воздуха на стены и крышу бани.

Трубу и защитный экран изготавливают из светоотражающих материалов.
