Коллекторная система отопления: разводка для частного дома

Принцип работы коллектора и как его выбрать

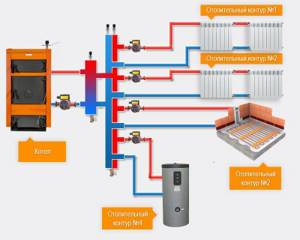

Коллектор, или «гребёнка», как его часто называют в народе, имеет в своём основании две главные трубы (подающую и обратную), к которым подведены патрубки. Каждый такой патрубок имеет в своём продолжении подающий либо обратный трубопровод, соответственно. На подающий коллектор устанавливают насос для циркуляции горячей воды.

На подающем коллекторе монтируют сервопривод, для перекрытия клапана. При достижении температуры воды заданным параметрам термодатчик, срабатывая, приводит в действие сервопривод, который передавливает клапан. Клапан, в свою очередь, блокирует дальнейшую подачу воды до очередного момента её охлаждения на определённое количество градусов.

После отдачи тепла через радиатор в помещение, вода по обратному кругу системы возвращается в котёл, где она снова подогревается и подается в коллектор для дальнейшей циркуляции.

Поддержание необходимого давления воды на подающем коллекторе достигается установкой специальных регуляторов. Они так же регулируют необходимое количество воды.

На выбор необходимого коллектора влияют такие факторы:

• площадь помещений;
• количество радиаторов;

Принцип работы и виды солнечных коллекторов

Настала пора сказать несколько слов об устройстве и принципе работы солнечного коллектора. Основным элементом его конструкции является адсорбер, представляющий собой медную пластину с приваренной к ней трубой. Поглощая тепло падающих на нее солнечных лучей, пластина (а вместе с ней и труба) быстро нагревается. Это тепло передается циркулирующему по трубе жидкому теплоносителю, а тот в свою очередь транспортирует его далее по системе.

Способность физического тела поглощать или отражать солнечные лучи зависит, прежде всего, от характера его поверхности. Например, зеркальная поверхность отлично отражает свет и тепло, а вот черная, напротив, поглощает. Именно поэтому на медную пластину адсорбера наносится черное покрытие (простейший вариант – черная краска).

Принцип работы солнечного коллектора

1. Солнечный коллектор.2. Буферный бак.3. Горячая вода.

4. Холодная вода.5. Котроллер.6. Теплообменник.

7. Помпа.8. Горячий поток.9. Холодный поток.

Увеличить количество получаемого от солнца тепла можно и путем правильного подбора стекла, прикрывающего адсорбер. Обычное стекло недостаточно прозрачно. Кроме того, оно бликует, отражая часть падающего на него солнечного света. В гелиоколлекторах, как правило, стараются использовать специальное стекло с пониженным содержанием железа, что повышает его прозрачность. Для снижения доли отраженного поверхностью света на стекло наносят антибликовое покрытие. А чтобы внутрь коллектора не попадали пыль и влага, которые тоже снижают пропускную способность стекла, корпус делают герметичным, а иногда даже заполняют инертным газом.

Несмотря на все эти ухищрения, КПД солнечных коллекторов все же далек от 100%, что связано с несовершенством их конструкции. Часть полученного тепла нагретая пластина адсорбера излучает в окружающую среду, нагревая контактирующий с ней воздух. Чтобы свести к минимуму теплопотери, адсорбер необходимо изолировать. Поиск эффективного способа теплоизоляции адсорбера привел инженеров к созданию нескольких разновидностей солнечных коллекторов, самыми распространенными из которых являются плоские и трубчатые вакуумные.

Плоские солнечные коллекторы

Плоские солнечные коллекторы.

Конструкция плоского солнечного коллектора предельно проста: это металлический короб, покрытый сверху стеклом. Для теплоизоляции дна и стенок корпуса, как правило, используется минеральная вата. Вариант этот далеко не идеален, поскольку не исключен перенос тепла от адсорбера к стеклу посредством воздуха, находящегося внутри короба. При большой разнице температур внутри коллектора и снаружи потери тепла бывают довольно существенными. В результате плоский гелиоколлектор, прекрасно функционирующий весной и летом, зимой становится крайне неэффективным.

Устройство плоского солнечного коллектора

1. Впускной патрубок.2. Защитное стекло.

3. Абсорбционный слой.4. Алюминиевая рама.

5. Медные трубки.6. Теплоизолятор.7. Выпускной патрубок.

Трубчатые вакуумные солнечные коллекторы

Трубчатые вакуумные солнечные коллекторы.

Вакуумный солнечный коллектор представляет собой панель, состоящую из большого количества сравнительно тонких стеклянных трубок. Внутри каждой из них расположен адсорбер. Чтобы исключить перенос тепла газом (воздухом), трубки вакуумированы. Именно благодаря отсутствию газа вблизи адсорберов, вакуумные коллекторы отличаются низкими теплопотерями даже в морозную погоду.

Устройство вакуумного коллектора

1. Теплоизоляция.2. Корпус теплообменника.3. Теплообменник (коллектор)

4. Герметичная пробка.5. Вакуумная трубка.6. Конденсатор.

7. Поглощающая пластина.8. Тепловая трубка с рабочей жидкостью.

Выбор труб

Главным моментом монтажа коллекторной разводки – правильный выбор труб. В монтаже данной системы используют большое количество соединений, что влечёт за собой применение большого количества зажимов, фитинга. Для этой цели наиболее подходящим будут мягкие, гибкие шовные металлопластиковые или полиэтиленовые трубы. Для выхода патрубков из коллектора используются медные трубы.

Данные трубы обладают свойствами предотвращения попадания воздуха благодаря специальному покрытию внешней стороны поверхности.

Наиболее оптимальный диаметр труб – 16 мм. Однако по данному вопросу следует проконсультироваться со специалистом.

Назначение отопительного коллектора

Отсутствие распределительного коллектора в системе водяного отопления может привести к тому, что вода в разные контуры системы может поступать неравномерно. В результате у вас будет горячий пол и холодные радиаторы, или наоборот.

Это может происходить от того, что к одному выходному патрубку бойлера может быть подключено несколько контуров отопительной системы. Жидкость протекает по таким соединениям неравномерно, в результате чего части помещений не будет хватать тепла. А ведь именно от количества теплоносителя, проходящего по трубам, объема и скорости его перемещения и зависит эффективность системы теплоснабжения.

трубы, отходящие от бойлера

Некоторые владельцы домов пытаются решить эту проблему установкой дополнительных насосов и регулирующих клапанов. Но это только усложняет систему и не всегда приводит к равномерному распределению теплоносителя.

Преимущества и недостатки коллекторной системы

В связи появлением разнообразных пластиковых и полиэтиленовых труб коллекторная система отопления вытеснила тройниковую систему, благодаря следующим преимуществам:

• При монтаже и эксплуатации коллекторной системы отопления можно обойтись без специалистов высокой квалификации.
• Коэффициент полезного действия (КПД) повышается за счет того, что теплоноситель быстрее и с меньшими потерями доносит тепло до радиаторов. Это достигается за счет работы циркуляционного насоса и плохой теплопроводности пластиковых труб. Эти трубы с наименьшими потерями доносят тепло до радиаторов, которые благодаря специальной своей конструкции эффективно обогревают помещение.
• Повышение КПД отопительной системы дает возможность уменьшить диаметры труб и мощность котла, а также экономит топливо.
• Так как пластиковые трубы от отопительных приборов до коллекторов не имеют разъемов (стыков), то их можно замуровывать в полы и стены дома. Это придает эстетичный вид помещению.
• Дает возможность отапливать дом без традиционных радиаторов, используя теплые полы.
• Высокая ремонтопригодность. Так как можно отключить любой участок трубопровода от водоснабжения, при этом, не нарушая работоспособность всей отопительной системы.
• Простота проектирования, так как нет необходимости применять сложные математические расчеты.
• Возможность регулировки температурного режима на каждом отопительном приборе. Что создает определенный комфорт

Недостатками коллекторной системы отопления являются:

• Завоздушивание системы. Воздух остается в системе после заполнения ее теплоносителем, который поступает в отопительные приборы горизонтально и быстро под воздействием насоса. Воздух из микроскопических пузырьков объединяется и накапливается в наивысших точках радиаторов.
• Высокая стоимость, из-за наличия насоса, коллекторов, запорной арматуры и большого количества труб для перемещения теплоносителя.
• Не может работать без циркуляционного насоса.
• Необходимо специальное помещение для коллекторного шкафа.
• Трудоемкость монтажа и материалоемкость.

Нюансы осуществления процедуры развоздушивания радиаторов отопления описаны в данной статье: https://teplo.guru/sistemy/udalenie-vozduha-i-vozdushnoy-probki.html

Из вышесказанного видно, что коллекторная система отопления считается надежной и комфортной для малоэтажного коттеджа. Но стоимость этой системы намного выше тройниковой.

Положительные и отрицательные стороны коллекторной схемы

Планируя установку отопления с коллекторной разводкой, следует тщательно изучить техническую сторону вопроса и определить все положительные и отрицательные качества этой системы. Учитывая данные качества при строительстве дома, вам удастся добиться наибольшей его энергоэффективности.

• непосредственный контроль каждого отдельного радиатора системы;
• дифференцированный подход к распределению тепла в каждом помещении, что даёт возможность эффективно поддерживать необходимую температуру во всём доме, экономя при этом;
• простота в эксплуатации, возможность доступа к каждому компоненту системы без вмешательства в работу остальных;
• эстетическая составляющая, которая заключается в возможности монтажа трубопровода и вспомогательных узлов системы в стене или в полу;
• высокая окупаемость, связанная в эффективном потреблении энергоресурсов.

Отрицательные качества: высокие затраты на начальном этапе проектирования и установки, связанные с необходимостью использования труб и дополнительных компонентов;

Как видим, минусов не много, они не существенны в сравнении с плюсами системы. Поэтому коллекторную систему отопления по праву считают лучшим решением сегодня.

В каких случаях приемлема коллекторная система отопления

Стандартного решения при составлении схемы коллекторной системы нет, общепринятые стандарты планировки тоже отсутствуют. Подбором оборудования должны заниматься специалисты, учитывая конкретные задачи, которые требуется решать.

Не следует игнорировать мнение специалистов: такая система не может быть рекомендована для отопления в многоэтажных домах.

Варианты отопительной системы в многоэтажных домах

Проблема в том, что отопление в квартире обеспечивается подачей теплоносителя как минимум двумя стояками. Обязательное же условие рассматриваемой системы — подключение всех радиаторов к одному стояку.

Оставив один источник поступления тепла, потребуется перекрыть остальные, т.е. заварить их. Вся нагрузка сосредоточится на оставленном стояке, при этом в пределах конкретно взятой квартиры произойдет образование замкнутой гидравлической цепи.

Все находящиеся на верхних этажах радиаторы будут отрезаны от централизованной системы отопления и теплоноситель в них поступать не будет. Естественно, жильцы верхних этажей выразят недовольство и будут требовать в принудительном порядке восстановления прежних коммуникаций.

Единственным законным вариантом применения коллекторных схем в многоквартирном доме будет такой, когда в процессе строительства были установлены дополнительные вентили, позволяющие подключение контуров разных конфигураций.

Преимущества коллекторной схемы разводки труб водоснабжения в квартире

В квартирах чаще всего выполняется простая разводка водопроводных труб. От стояка идет труба. Далее с помощью тройников от нее идут ответвления на сантехнические приборы. При этом мало людей знает о другом типе разводки труб – коллекторном. И зря, ведь такая система обладает рядом преимуществ, о которых нужно поговорить.

Но сначала нужно рассказать о видах разводки, которые существуют в сантехнике сегодня. Первый вид – тройниковая разводка. В такой системе все потребители подсоединены от одной трубы с помощью тройников. Можно перед каждым потребителем устанавливать запорную арматуру на случай аварии.

Коллекторная разводка. Данная система имеет явные преимущества перед тройниковой системой. На входе водопровода в квартиру установлен запорный кран. Отличие заключается в том, что каждый прибор имеет отдельно подведенную трубу. При этом все вентили сконцентрированы в одном месте.

Иногда можно встретить смешанную систему. Это значит, что в ней присутствуют элементы тройниковой разводки и коллекторной. К примеру, на умывальник и ванну может подаваться вода с коллектора (то есть отдельной трубой для каждого потребителя), а унитаз, биде – подсоединяются тройниковой разводкой.

Целеобразность установки коллекторной системы

В последнее время коллекторную систему отопления стали применять и при строительстве многоэтажных многоквартирных домов с применением настенных котлов.

Но устанавливать коллекторную отопительную систему в квартире старых многоэтажных домов нельзя, потому что там уже работает тройниковая отопительная система. Для работы коллекторной системы необходимо замкнуть гидравлическую цепь, что необходимо для создания циркуляции теплоносителя в системе. Если будет создана замкнутая гидравлическая цепь в одной квартире, то другие квартиры будут отрезаны от системы отопления.

Коллекторную отопительную систему также нельзя применять в районах с неустойчивым электроснабжением, так как при остановке циркуляционного насоса вода замерзнет, и трубы выйдут из строя. Но ситуацию может несколько исправить использование незамерзающей жидкости для системы отопления.

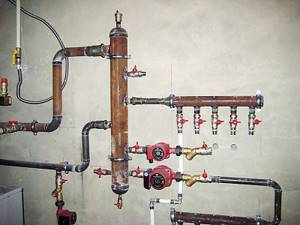

Как я сделал монтаж коллекторной разводки своими руками.

1.

Газовый напольный котел я принял решение установить в цокольном этаже своего дома.

Котел установил на бетонную стяжку толщиной пять сантиметров.

2.

Для монтажа главных трубопроводов применил металлическую трубу диаметром 32 мм.

3.

На подающей трубе установил расширительный бак закрытого типа.

4.

На обратной трубе установил циркуляционный насос.

Установка кранов с обоих сторон насоса позволит менять устройство не сливая теплоноситель.

Создание принудительной циркуляции в отопительной системе является обязательным. Принудительная циркуляция позволяет повысить эффективность нагрева теплоносителя, а также упрощает систему и делает ее более компактной.

5.

На основные трубопроводы монтируем коллектора (распределительные «гребенки»).

Гребенки располагаются так, чтобы отрезки до каждого отопительного прибора на этаже были примерно равны.

Например, если расстояние от коллектора до одного радиатора в 10 раз больше, чем до другого, то перепад давления теплоносителя на увеличенном отрезке будет намного выше, чем на коротком. Система обречена на дисбаланс.

При этом разница в 2 раза не считается неприемлемой.

6.

Каждый отвод коллектора имеет собственную запорную арматуру – шаровой кран.

Это позволяет в случае необходимости отключить от всей системы любой радиатор, никоим образом не воздействуя на работу остальных приборов отопления. Каждый контур по сути дела является самостоятельной системой отопления.

Это очень удобно — не нарадуюсь!

7.

Оба коллектора закрепил на вертикально размещенном металлическом уголке.

8.

Разводку к помещениям смонтировал по потолку подвала с использованием металлической трубы диаметром 15 мм.

9.

Лучи контуров соединил с коллекторами металлопластиковой трубой.

10.

На обратной трубе установил кран, через который осуществляю подпитку всей системы.

11.

В плитах перекрытия пробил отверстия, через которые трубы соединяются непосредственно с отопительными приборами.

12.

Радиаторы отопления соединил со стояками контуров металлопластиковой трубой.

Отопление с коллекторной разводкой эксплуатирую вторую зиму. Серьезных сбоев система не давала, однако пришлось «побороться» с образованием воздуха в системе. Об этом будет отдельная статья.

Типы коллекторов в системах отопления

Коллекторные установки, применяемые при проектировании закрытых циркуляционных отопительных систем, бывают трех разновидностей.

В зависимости от назначения конструкции на рынке представлены: радиаторные и солнечные системы, а также устройства, оснащенные гидрострелкой.

Тип #1 — радиаторное коллекторное отопление

Какой бы тип отопления не был запроектирован в доме, радиаторы в нем присутствуют всегда. А потому коллекторы, распределяющие потоки теплоносителя непосредственно к установленным в комнатах батареям, являются самым востребованным типом.

Коллекторы, применяемые при радиаторном отоплении, в зависимости от архитектурных и интерьерных особенностей помещения можно подключать различными способами.

По способу подключения радиаторная система отопления может быть выполнена в любом из перечисленных ниже вариантах исполнения:

• верхнее подключение;
• нижнее присоединение;
• установка сбоку;
• ведение по диагонали.

Сравнение коллекторной и других типов разводки

Выбрать можно один из 3 распространенных способов разводки труб:

однотрубное отопление – идеально подойдет для отопления небольшого частного дома. В этом случае все радиаторы соединены последовательно, а значит – последняя батарея в цепочке работает менее эффективно, чем первая. Но стоимость такой схемы минимальна;

Однотрубная отопительная система

при 2-трубном отоплении схему разводки можно представить как 2 параллельных контура, один подает горячий теплоноситель отопительные приборы, второй – отводит остывший теплоноситель к котлу. Такой способ устройства отопления можно считать самым распространенным;

Пример двухтрубной отопительной системы

коллекторная разводка отличается от перечисленных аналогов тем, что каждый радиатор снабжается теплоносителем индивидуально. То есть в комнате устанавливается коллектор (о его устройстве – далее в статье), а уже от него к каждой батарее идет подающий и отводящий трубопровод. Это сказывается на стоимости, да и сложности монтажа, но все работы все равно можно выполнить своими руками.

Один из вариантов разводки труб

Конечно, это не лучшим образом сказывается на стоимости монтажных работы и материалов. Суммарная протяженность труб в таком случае будет максимальной, да и коллектор тоже стоит денег (особенно если выбрана модель не последнего производителя с термостатами).

Модификации распределительных гребенок

Сегодня на рынке оборудования представлено множество разновидностей коллекторов для отопительных систем.

Производители предлагают как связующие звенья самого простого исполнения, конструкция которых не предусматривает наличие вспомогательной арматуры для регулирования оборудования, так и коллекторные блоки с полным комплектом вмонтированных элементов.

Простые в исполнении устройства являют собой латунные модели с дюймовым проходом ответвлений, оснащенных двумя соединительными отверстиями по бокам.

На обратном коллекторе такие устройства имеют заглушки, вместо которых в случае «наращивания» системы всегда можно установить дополнительные приборы.

Более сложные в конструктивном решении промежуточные сборные узлы оснащены шаровыми кранами. Под каждый отвод в них предусмотрена установка запорной регулировочной арматуры. Навороченные дорогостоящие модели могут быть оснащены:

• расходомерами, основное предназначение которых – регулировать поток теплоносителя в каждой петле;
• термодатчиками, призванными контролировать температуру каждого отопительного прибора;
• воздуховыпускными клапанами автоматического типа для слива воды;
• электронными клапанами и смесителями, направленными на поддержание запрограммированной температуры.

Количество контуров в зависимости от подсоединяемых потребителей может варьироваться в пределах от 2 до 10 штук.

Если за основу брать материал изготовления, то промежуточные сборные коллекторы бывают:

1. Латунные – отличаются высокими эксплуатационными параметрами при доступной цене.
2. Нержавеющие – стальные конструкции чрезвычайно долговечны. Они могут с легкостью выдерживать большое давление.
3. Полипропиленовые – модели из полимерных материалов, хоть и отличаются невысокой ценой, но по всем характеристикам уступают металлическим «собратьям».

Модели, выполненные из металла, для продления срока службы и повышения эксплуатационных параметров обрабатывают антикоррозионными составами и покрывают теплоизоляцией.

Детали устройства могут быть литого исполнения либо же оснащены цанговыми зажимами, позволяющих осуществлять соединение с металлопластиковыми трубами.

Но специалисты не советуют выбирать гребенки с цанговыми зажимами, поскольку те часто «грешат» подтеканием теплоносителя в местах соединения вентиля. Это возникает вследствие быстрого выхода из строя уплотнителя. И заменить его не всегда представляется возможным.

Изготавливаем коллектор распределения

Проводим расчет материала, необходимого для изготовления коллектора. Легче всего это сделать в электронных таблицах Excel. Заодно в этой программе можно рассчитать и стоимость материалов, потребных для изготовления устройства. Приобретаем необходимый исходный материал и готовим инструменты для самостоятельного изготовления.

готовим инструменты

Исходными материалами для основных частей коллектора будут служить трубы обычные или квадратного сечения. Производим на них необходимую разметку, используя штангенциркуль, линейку и керн.

Производим необходимую разметку

С использованием газового резака делаем отверстия под патрубки.

делаем отверстия под патрубки

Вставляем патрубки (отрезки труб с резьбой) в посадочные места.

Вставляем патрубки

Фиксируем патрубки сваркой. Сначала начерно, а потом обвариваем по всему периметру.

Фиксируем патрубки сваркой

Также привариваем к корпусу кронштейны для крепления на стену.

привариваем к корпусу кронштейны

Зачищаем места сварки от окалины и ржавчины.

Зачищаем места сварки

Всю конструкцию обрабатываем обезжиривающим составом, покрываем краской и лаком.

обрабатываем обезжиривающим составом, покрываем краской и лаком

Краска полностью схватывается через два-три дня и нашем распоряжении оказывается самостоятельно изготовленный распределительный коллектор. Теперь осталось только установить его на место и подсоединить к нему все входящие и исходящие контуры.

готовый самодельный распределительный коллектор

Система с распределительным коллектором будет работать намного эффективнее, чем простое нагромождение отопительных труб

Для того, чтобы поймать все нюансы самостоятельного изготовления распределительного коллектора и область его применения – рекомендуем вам посмотреть обучающее видео.

Коллекторная разводка для тёплого пола

Монтаж тёплого пола коллекторной разводкой осуществляется подобно обычному водяному полу. Можно вмонтировать теплоотдающий элемент под покрытие пола с последующим подсоединением к коллектору. Практика показывает: возможно компоновать коллектор для отопления пола вместе с отоплением через радиаторы, но делать этого не стоит. Системы разнотемпературные.

Стоит помнить о терморегулировании: теплые полы имеют меньшую теплоотдачу, радиаторы — большую.

Коллекторная система отопления сегодня является наиболее эффективной, экономной, быстро окупаемой. Она удобна, проста, визуально не заметна, что делает максимально комфортным проживание там, где она установлена.

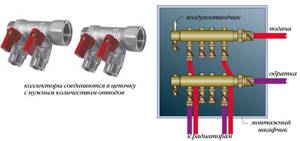

Устройство подающей и обратной коллекторной гребенки

Гребенки является одними из основных элементов коллекторной схемы, их основная функция – распределение потока теплоносителя по контурам отопления. Элемент имеет различное конструктивное исполнение для линий подключаемых радиаторов и теплых полов, максимальное количество задействованных контуров на один коллектор не превышает 12.

По отношению к диаметрам выходных штуцеров, гребенка имеет большое сечение (1, 1 1/2 дюйма против 3/4) и подключается к магистрали посредством торцевого соединения с элементами сантехнической арматуры. Обычно трубопровод к выходным штуцерам подсоединяют с помощью компрессионных фитингов (Евроконусов) – таким методом можно подключать трубы из сшитого и термостойкого полиэтилена, металлопластика, наиболее часто используемые в коллекторных системах отопления. Гребенки выполняются из нержавеющей стали, латуни, пластика, некоторые модификации собираются из отдельных звеньев.

Выбор комплектующих системы

При проектировании отопления лучше всего приобретать распределительные узлы заводского производства.

Благодаря разнообразию ассортимента гребенку не составит труда выбрать под определенные параметры отопления, обеспечив тем самым точность и надежность системы.

Ключевыми параметрами при выборе труб для контуров отопления являются устойчивость к коррозии, термостойкость и высокая прочность на прорыв. Кроме того трубы должны обладать необходимой гибкостью с тем, чтобы их можно было прокладывать под любыми углами.

При выборе изделий предпочтение стоит отдавать трубам, выпускаемым в бухтах. Применение цельных изделий позволит избежать соединений в разводке, что особо актуально при закрытом способе монтаже внутри стяжки.

Трубы для систем частных коттеджей

При проектировании отопления в частных домах стоит ориентироваться на то, что давление в системе составляет порядка 1,5 атмосфер, а температура теплоносителя может достигать:

• для радиаторов – 50-70 градусов;
• для теплых полов – 30-40 градусов.

Для автономных систем отопления с их предсказуемыми параметрами вовсе не обязательно приобретать нержавеющие гофротрубы. Многие хозяева ограничиваются приобретением труб из сшитого полиэтилена маркировки «РЕХ».

Состыковывают такие трубы с помощью натяжных фитингов, благодаря чему можно получить неразрывные соединения.

Помимо высоких эксплуатационных параметров главным достоинством сшитого полиэтилена является механическая память материала. Поэтому, если с усилием растянуть край трубы, а в образовавшийся просвет вставить штуцер, она плотно охватит его, обеспечив прочное соединение.

При использовании металлопластиковых труб соединение выполняют посредством накидных фитингов с обжимными гайками. А это уже получается разъемное соединение, которое согласно СНиПу «замоноличивать» нельзя.

Вам также может быть информация о том, какие трубы лучше выбрать для отопления, рассмотренная здесь.

Трубы для многоквартирных домов

Если коллекторная система будет устанавливаться в многоквартирном доме, то стоит учитывать, что рабочее давление в ней составляет 10-15 атмосфер, а температура теплоносителя может достигать порядка 100-120 °С. Следует помнить, что устройство коллекторного отопления возможно только на первом этаже.

Оптимальным вариантом для монтажа системы в многоквартирном доме является применение гофрированных труб, выполненных из нержавеющей стали.

Наглядным примером тому является продукция корейской компании Kofulso. Трубы этой торговой марки способны работать при рабочем давлении в 15 атмосфер и выдерживать температуру порядка 110 °С. Давление разрушения труб Kofulso достигает отметки 210 кгс/кв.см.

Сборка соединений трубопровода с использованием таких элементов не составляет труда. Трубу просто вставляют в фитинг и закрепляют путем накручивания гайки, которая обжимает металлическую гофрированную поверхность эластичным силиконовым уплотнителем.

Какому материалу отдать предпочтение

Для выбора подходящей коллекторной системы необходимо определиться с материалом, из которого будут изготовлены гребенки и отопительные контуры.

1. Корпус коллектора из нержавеющей стали – надежный и долговечный, но он же и самый дорогостоящий из всей линейки моделей. Такая гребенка прослужит практически вечно, выдерживая перепады давления и температуры. Устанавливать ее в городской квартире экономически нецелесообразно. Зато она отлично подойдет при монтаже коллекторной системы отопления для многоквартирного дома.
2. Наиболее популярными среди потребителей являются гребенки из латуни. Обладая высокими эксплуатационными качествами, они по стоимости относятся к бюджетному классу моделей.
3. При установке коллекторной системы отопления не стоит экономить на материалах, поэтому гребенки из полипропилена, имеющие невысокий запас прочности, не пользуются спросом, несмотря на доступную цену. К тому же, обладая определенными навыками, можно самостоятельно собрать приличный коллектор из пластиковых труб и тройников.

Выбирая корпус распределительной гребенки, нельзя забывать о требованиях, предъявляемых к трубам, по которым циркулирует теплоноситель в системе. Здесь тоже есть нюансы и особенности.

• Самое главное – труба реализуется в бухтах. Главное отличие коллекторной системы отопления – это отсутствие соединений при разводке.
• Высокая термическая прочность, антикоррозийное покрытие, многолетняя служба – эти качества также привлекают покупателей в первую очередь.
• Имеет значение и гибкость материала. Прокладка труб от коллектора к отопительным приборам имеет произвольную геометрию, а в системе теплого пола и вовсе используется змеевидный или спиральный контур.

Гофрированные трубы из нержавейки отвечают необходимым требованиям, но не очень популярны из-за высокой стоимости. А вот пластиковые трубы обладают лучшим сочетанием «цена-качество» и используются повсеместно.

для системы отопления в квартире рекомендует применять трубы из сшитого полиэтилена. Они стоят, конечно, дороже чугунных или обычных полиэтиленовых труб, но все же вполне доступны, правда, потратиться придется еще и на соответствующие фитинги. Монтаж выполняется при помощи специального ручного инструмента. При этом очень и очень важно не повредить защитный слой. Можно сказать, что долговечность трубопровода будет зависеть от осторожности при работе, именно поэтому имеет смысл доверить монтаж сертифицированным мастерам.

Особенности монтажа системы

Монтировать коллекторную систему отопления частного дома следует еще на этапе строительства. Ведь после укладки или заливки чистового пола монтаж такой системы станет экономически нецелесообразным. Единственным вариантом решения задачи в этом случае станет открытый способ монтажа разводки.

Установка распределительной гребенки

На этажах домов с горизонтальной разводкой отопления для размещения коллектора, циркуляционного насоса и регулировочной аппаратуры потребуется установить закрытый короб – коллекторный шкаф.

Коллекторный шкаф устанавливают в отдельных нишах помещений, защищенных от влаги. Чаще всего для этого выделяют место в коридоре, гардеробной или кладовой.

При проектировании отопления двухэтажного здания потребуется установить две коллекторные группы: на первом и втором уровнях. Дополнительные распределительные узлы позволят обеспечить приблизительно одинаковую протяженность контура.

Как вариант можно взять за основу схему, при которой первая группа будет отвечать за распределение тепла по отдельным контурам, а вторая – выступать ключевым компонентом при обустройстве «теплого» пола.

Количество входов и выходов коллектора всегда равно числу расположенных на этаже отопительных элементов: радиаторов или колец теплых полов. Для каждой комнаты прокладывают отдельную ветку, которая, объединив несколько отопительных приборов, воплотит попутную или тупиковую схему.

Чтобы уменьшить затраты на подключение радиаторов, применяют «проходную» схему.

При «проходной» системе несколько последовательно включенных приборов будут восприниматься как один элемент.

Варианты кладки трубопровода

При коллекторной разводке чаще всего применяют способ укладки труб в бетонную стяжку. Ее толщина варьируется в пределах 50-80 мм, что вполне достаточно для «замоноличивания» внутридомовой разводки отопительной системы.

Но согласно СНиПу укладывать в бетон допускается только неразрывные соединения.

Для этого часто используют металлопластиковые трубы диаметром в 16 мм. За счет того, что они легко гнутся, трубопровод удобно прокладывать под полом.

Планируя после опрессовки системы залить металлопластиковые трубы бетонной стяжкой, необходимо их предварительно обернуть теплоизоляцией.

Такая прослойка позволит свести к минимуму риск повреждения труб под действием теплового расширения, поскольку в этом случае они будут «тереться» не о бетон, а об изоляцию.

Сверху стяжки укладывается фанера, которая закрывается финишным напольным покрытием: линолеумом или паркетом.

Трубы могут подводиться также к радиаторам сбоку или сверху, например: в пространстве подшивного потолка.

Некоторые мастера предпочитают прокладывать трубы наружным способом, размещая их вдоль стен и пряча за декоративными плинтусами. Но такой способ монтажа влечет неминуемое увеличение протяженности трубопровода.

Трубопровод не рекомендуется прокладывать через дверные проемы. Это может привести к тому, что при установке порога межкомнатной двери в момент сверления труба повредится.

В случае если трубопровод нужно проложить через стену, чтобы предупредить его повреждение под действием усадки здания, отверстие в стене стоит оборудовать гильзой.

На каждую идущую от распределительной гребенки гидравлическую цепь устанавливают отдельную запорную арматуру.

Чтобы иметь возможность спускать накопившийся в системе воздух монтируют:

• на распределительном узле – воздуховыпускные клапаны;
• на радиаторах (скапливается в наивысших точках)– краны Маевского.

Разновидности коллекторов

Коллектор предназначен для закрытой системы циркуляционного отопления. Устройство бывает нескольких модификаций.

Радиаторные коллекторы

Водяной прибор ставится на батарею и способствует равномерному распределению воды в каждой секции. Его можно подключать вверху, сбоку, внизу или ввести по диагонали. Если у вас квартира, оптимальным будет нижняя установка – контуры скрываются под плинтусом или напольным покрытием.

Частный дом оснащается радиаторными распределителями на каждом этаже. Они ставятся по центру разводки, скрываются в нишах или специальных шкафах. Если на коллекторные устройства не выводится одинаковое количество колец, для каждого отвода используется индивидуальный циркуляционный насос.

Радиаторный тип механизмов имеет несколько особенностей подсоединения:

• ветки распредузла формируют отдельные контуры с запорной арматурой;
• для теплых полов используется медный или полипропиленовый вид труб;
• соединение осуществляется при помощи неразъемных фитингов;
• для регулировки количества теплоносителя ставятся вентили;
• циркуляционный нанос находится в промежуточном узле на входе в патрубок обратки;
• количество труб зависит от числа комнат, подсоединенных к одной гребенке.

Термогидравлический распределитель

Гидрострелка применяется в производительной или разветвленной системе теплоснабжения, к которой подключается многоэтажный тип зданий. На одну сторону звена-связки выводится контур под отопительный котел, на вторую – батареи отопления или теплые полы.

Распределительный гидроколлектор обеспечивает:

• устранение резких скачков температуры воды;
• повышение эксплуатационных ресурсов в системе;
• экономию топлива и электричества;
• сохранение постоянного объема воды в резервуаре посредством подмеса и вторичной циркуляции;
• компенсацию затрат теплоносителя второстепенного контура;
• отделение гидравлического контура котла от вторичной разводки;
• поддержку температурного баланса отопительных коммуникаций.

Солнечные коллекторные устройства

В регионах без автономной водоподачи или негазифицированных местностях можно реализовать отопление при помощи солнечных коллекторов. Конструкционно приборы выполняются как теплицы, способные накапливать солнечную энергию. Теплоноситель циркулирует естественным образом – циркуляционные потоки создают вентиляторы поглощающей пластины.

Солнечные лучи принимает распределитель в виде плоского ящика. Черная тепловоспринимающая пластина аккумулирует тепловые потоки и передает их на носитель тепла, в качестве которого задействуется воздушный поток или вода. Инновационные системы работают по направлению движения солнца.

Солнечные установки отличаются дорогой ценой, и даже в южных областях задействуются как вспомогательный отопительный прибор.

Распределитель лучевой системы отопления

Напомним: лучевая разводка предусматривает индивидуальное двухтрубное подключение каждого радиатора к общему распределительному коллектору, расположенному в удобном месте (обычно – ближе к центру здания).

Для монтажа коллекторного узла применяются такие гребенки:

• заводская для ТП (описывается выше), изготовленная из нержавеющей стали, латуни либо пластика;
• заводская для водоснабжения со встроенными запорными вентилями, сделанная из полипропилена или металла;
• самодельные коллекторы, скрученные из латунных фитингов, полипропиленовых тройников.

Выбор типа гребенки зависит от вашего бюджета и требований к радиаторной системе. Если каждая батарея оснащена собственным балансировочным вентилем и термоголовкой, то достаточно чистого коллектора без клапанов и расходомеров. Модуль сброса воздуха и воды оставьте.

Совет. При ограниченном бюджете можно выбрать недорогой водопроводный коллектор с кранами, изображенный на фото. Многие домовладельцы так и поступают, а систему балансируют радиаторными вентилями.

Если вы желаете автоматизировать работу отопления и все регулировки свести в коллекторный шкаф, покупайте гребенку для напольного обогрева. Устанавливайте все аксессуары – ротаметры, клапаны с сервоприводами, «воздушники», комнатные регуляторы. Смеситель по-прежнему не нужен, теплоноситель к батареям подается прямо из котельной.

Ниже на видео показан комбинированный коллектор для отопления, распределяющий тепло на радиаторную разводку и напольные контуры. Обе части гребенки установлены параллельно. Заметьте, для раздачи теплоносителя мастер использовал водопроводные распределители.

Устройство коллектора отопления

Его несложно понять, если рассмотреть наиболее простую модификацию изделия.

Как видно из рисунка, к такому коллектору можно подключить лишь 2 контура отопления.

Более сложные варианты. Например, на 3 отдельные «нитки».

Недостаток таких распределителей – невозможность регулировки подачи теплоносителя в каждый контур. Поэтому для жилого строения, в котором есть целый ряд разнотипных помещений, в которых необходимо поддерживать различную температуру, целесообразно использовать более совершенные модификации коллектора. На рисунках показаны некоторые варианты такого инженерного решения.

На фото ниже – коллектор со встроенными расходомерами.

Нюансы монтажа

Технология крепления коллектора к стене довольно проста: гребенка ТП и лучевой разводки подвешивается на монтажных кронштейнах, петли присоединяются фитингами типа «евроконус». Трубы, идущие к верхней части коллектора (обычно это «обратка»), пропускаются под нижней.

Совет. Никто не заставляет вас монтировать распределитель на скобах. При необходимости трубки можно разнести в стороны и закрепить на стене отдельно. Коллекторный ящик используется в помещениях жилой зоны, при установке коллектора в котельной шкаф не нужен.

Кратко перечислим основные моменты:

1. Размер гребенки подбирается по диаметру труб, используемых в греющих петлях, – Ø16 или Ø20 мм. Соответственно, берем распределитель на ¾ либо 1 дюйм. Материал изделия роли не играет, по соотношению цена/качество выигрывает нержавейка.



2. Если количество отводов гребенки превышает 12, соберите коллекторный узел из 2 секций. При установке аксессуаров подмоточные материалы не используются, поскольку детали снабжены резиновыми уплотнителями.
3. Более тяжелый общедомовой коллектор подвешивается на крюках, усиленных кронштейнах либо устанавливается на пол. Насосы, трубы и прочие элементы обвязки не должны нагружать распределитель собственным весом.
4. Самый горячий теплоноситель получает бойлер косвенного нагрева. Змеевик и циркуляционный насос водонагревателя подключается к гребенке напрямую, обычно – с торца.
5. Ветви радиаторного отопления и ТП присоединяются к коллектору через узлы подмеса с трехходовыми клапанами. На каждую линию ставится отдельный насос, подобранный по давлению и производительности.



Важный момент. Смесительный узел теплых полов можно ставить в котельной, возле основной гребенки. Тогда к распределителю ТП пойдет вода нужной температуры.

Коллектор Станилова

Инженер Станислав Станилов представил миру самую универсальную конструкцию солнечного коллектора. Основной идеей использования разработанного им устройства является получение тепловой энергии за счет создания парникового эффекта внутри коллектора.

Конструкция коллектора

Конструкция этого коллектора очень проста. По сути, это солнечный коллектор из стальных труб, сваренных в радиатор, который помещён в деревянный контейнер, защищённый теплоизоляцией. В качестве теплоизоляционного материала могут выступать минеральная вата, пенопласт, понополистирол.

На дно коробки кладется оцинкованный металлический лист, на который монтируется радиатор. И лист, и радиатор окрашиваются в чёрный, а сама коробка покрывается белой краской. Разумеется, контейнер накрывается стеклянной крышкой, которая хорошо герметизируется.

Материалы и детали для изготовления

Для сооружения такого самодельного солнечного коллектора для отопления дома понадобится:

• стекло, которые будет служить в качестве крышки. Размер его будет зависеть от габаритов короба. Для хорошей эффективности лучше подбирать стекло размером 1700 мм на 700 мм;
• рама под стекло – её можно сварить самостоятельно из уголков или сколотить из деревянных планок;
• доска для короба. Тут можно использовать любые доски, даже с разборки старой мебели или дощатого пола;
• прокатный уголок;
• соединительная муфта;
• трубы для сборки радиатора;
• хомуты для крепления радиатора;
• лист оцинкованного железа;
• приёмная и выпускная труба радиатора;
• бак объемом 200−300 литров;
• аквакамера;
• теплоизоляция (листы пенопласта, пенополистирола, мин. вата, эковата).

Этапы работ

Этапы изготовления коллектора Станилова своими руками:

1. Из досок сколачивается контейнер, дно которого укрепляется брусьями.
2. На дно укладывается теплоизолятор. Основание должно быть особенно тщательно утеплено, чтобы избежать утечки тепла у теплообменника.
3. После на дно короба устраивают оцинкованную пластину и устанавливают радиатор, который сваривается из труб, и закрепляют его стальными хомутами.
4. Радиатор и лист под ним окрашиваются в черный цвет, а короб – в белый или серебристый.
5. Бак с водой должен быть установлен под коллектором в теплом помещении. Между ёмкостью для воды и коллектором нужно устроить теплоизоляцию, чтобы трубы находились в тепле. Бак можно поместить в большую бочку, в которую можно засыпать керамзит, песок, опилки и т.д. и таким образом утеплить.
6. Над баком нужно установить аквакамеру для того чтобы в сети создавалось давление.
7. Монтаж солнечного коллектора своими руками нужно осуществлять на южной стороне кровли.
8. После того как все элементы системы готовы и установлены, нужно соединить их в сеть полудюймовыми трубами, которые должны быть хорошо утеплены, дабы уменьшить теплопотери.
9. Неплохо будет соорудить и контроллер для солнечного коллектора своими руками, так как заводские устройства эксплуатируются недолго.

Основные производители

Некоторые уделяют этому аспекту мало внимания. Будучи уверенными в том, что конструкция проста, они не задумываются над тем, что со временем коллекторы для водоснабжения выходят из строя. Каждый из них будет нуждаться в ремонте или замене. Вопрос только в том, как скоро это произойдет, и с какой периодичностью будут возникать проблемы. Сейчас на рынке сантехники есть несколько «китов»:

• Far (Италия).

Несмотря на то, что продукция этой компании можно отнести к бюджетному сегменту, качество весьма приемлемо. Изделия надежны, просты в эксплуатации, неприхотливы, долговечны.

• Rehau (Германия).

Цена этого продукта выше, но несменное немецкое качество позволяет пользоваться продукцией этой компании долго. Латунь, из которой изготовлены элементы конструкции, выдерживают агрессивную среду, не ржавеет, не гниет.

• Tiemme (Италия).

Продукция относится к среднему ценовому сегменту, что обеспечило ей популярность у профессионалов, застройщиков, подрядчиков. Низкая себестоимость на фоне безотказности – главные характеристики коллекторов этой марки.

• Luxor (Итал.).

Главное достоинство – применение инновационных технологий при производстве. Каждое изделие перед сходом с конвейера тестируется на момент работоспособности. Материал – латунь.

• UNI-FITT (Итал.).

Компания производит весь набор комплектующих, с помощью которых можно смонтировать систему снабжения или отопления. Ассортимент постоянно расширяется, и сейчас это более 1000 наименований.

Несложно запутаться в производителях и моделях. Чтобы сделать правильный выбор, есть ряд рекомендаций, которыми руководствуются профессионалы.

Выбор распределительного коллектора

Использование распределительного коллектора удобно и практично, обладает рядом преимуществ. Чтобы правильно выбрать распределительный коллектор нужно заранее знать, какие отопительные приборы будут к нему подключены, от этого зависит, какие дополнительные приспособления вам понадобятся и сам тип коллектора.

Лучше выбирать производителей, зарекомендовавших себя на рынке, изучить отзывы покупателей о продукции, проконсультироваться с несколькими продавцами на тему одного и того же коллектора.

Какими бы не были ваши возможности, вы должны помнить, что цена на качественный распределительный коллектор и комплектующие к нему не может быть низкой.

Напоследок о самодельных коллекторах

Выше по тексту мы упоминали о бюджетных вариантах гребенок – водопроводных, полипропиленовых и самодельных. Подобные распределители без проблем используются в радиаторных лучевых схемах. Для балансировки и регулирования протока на каждую батарею ставится балансовый вентиль и кран с термоголовкой. Коллектор снабжаем «воздушниками» + сливными кранами.

Если же вы поставите указанные гребенки на ТП, то столкнетесь с такими нюансами:

• распределитель невозможно оснастить ротаметрами;
• без расходомеров сложно сбалансировать контуры разной длины;
• на заводских пластиковых коллекторах стоят запорные краны, значит, регулировать расход нечем;
• гребенки, собранные из полипропиленовых или латунных тройников, имеют множество стыков;
• стоит отметить, что самодельные распределители не слишком хорошо выглядят.

Сделанный своими руками коллектор напольного отопления все-таки можно довести до ума. Собираем распределитель из тройников, а на обратных подводках монтируем радиаторные термостатические вентили с термоголовками типа RTL, как сделано на фото.

Изготовление солнечного коллектора альтернативное отопление в своем доме

В последнее время возрос интерес рядовых обывателей к возобновляемым источникам энергии. Ввиду этого многие домовладельцы стремятся купить солнечный коллектор для отопления дома, который преобразовывает энергию Солнца для подогрева воды. Но не всегда решение солнечный коллектор для отопления купить в магазине является рациональным. Стоимость готового устройства далеко не бюджетная, поэтому такая покупка может сильно ударить по семейному бюджету.

Чтобы избежать трат, можно изготовить солнечный вакуумный коллектор для отопления самостоятельно. Различные солнечные коллекторы для отопления дома отзывы о которых носят положительный характер, имеют следующие конструктивные детали:

• емкость для накапливания подогретой воды;
• теплообменник;
• прибор для сбора солнечной энергии;
• изоляционный слой.

Материалы, из которых может быть изготовлен коллектор, очень разнообразны. Известны технологии самостоятельного производства солнечных коллекторов из полипропилена, обычных садовых шлангов, оконных рам, пластиковых бутылок, старых холодильных установок и прочих подручных материалов. Схема сборки коллектора напрямую зависит от типа выбранного материала, поэтому ее стоит изучать после того, как собственник определился с концепцией коллектора.

Самостоятельно изготовленные вакуумные солнечные коллекторы для отопления дома цена которых в магазине составляет 200 долларов и выше, могут использоваться в качестве полноценных источников обогрева.

Вакуумные солнечные коллекторы обладают рядом преимуществ:

1. энергоэффективность;
2. экологичность;
3. автономия;
4. доступность.

Изготовить традиционные распределительные или солнечные коллекторы для отопления дома своими руками несложно. Для этого не требуется больших материальных затрат, наличия сложного технологического оборудования и солидного опыта. Тем не менее, эти устройства, изготовленные собственноручно, в значительной степени оптимизируют систему отопления дома и помогут собственнику создать надежный, эффективный и равномерный источник обогрева своего жилища.

• Как залить воду в открытую и закрытую систему отопления?
• Популярный напольный газовый котел российского производства
• Как грамотно спустить воздух из радиатора отопления?
• Расширительный бачок для отопления закрытого типа: устройство и принцип действия
• Газовый двухконтурный настенный котёл Навьен: коды ошибок при неисправности

Рекомендуем к прочтению

Терморегулятор отопления — принцип работы разных видов Как сделать расширительный бачок для отопления своими руками? Байпас в системе отопления — что это такое и зачем он необходим? Расширительный бачок для отопления закрытого типа: устройство и принцип действия

2016–2017 — Ведущий портал по отоплению. Все права защищены и охраняются законом

Копирование материалов сайта запрещено. Любое нарушение авторских прав влечет за собой юридическую ответственность. Контакты
