Инструкция по установке инфракрасного обогревателя

Особенности

Инфракрасные обогреватели обладают довольно интересным принципом работы. Они нагревают не сам воздух, а располагающиеся вокруг предметы за счет ИК-излучения. В результате те становятся теплыми, отдавая часть тепловой энергии в атмосферу – в помещении становится тепло и комфортно. Рассмотрим основные особенности ИК-обогревателей:

Самым ярким недостатком данных обогревателей является высокое потребление электроэнергии, что характерно для любого, даже самого экономного электроприбора.

  • Правильное распределение тепла. Если выполнить в помещении монтаж традиционных радиаторов, то вблизи полов будет прохладно, а вблизи потолков жарко. В случае с ИК-обогревателями полы будут теплыми, так как их будет греть ИК-излучение;
  • При правильном монтаже они не наносят вреда здоровью человека – если правильно установить это оборудование на штатном месте, то оно не окажет негативного воздействия на организм (в частности, не будет головных болей);
  • Быстрый прогрев помещений – согревают заметно быстрее, чем традиционные радиаторы;
  • Практически полная бесшумность – шумят разве что газовые приборы (да и то их практически не слышно);
  • Могут работать в помещениях с повышенным уровнем влажности;
  • Доступны к эксплуатации в уличных условиях, создавая комфортную обстановку на открытых площадках;
  • Отсутствие негативного воздействия на окружающую среду.

Установка ИК-обогревателя в жилой комнате создаст теплую атмосферу, в которой приятно не только отдыхать, но и работать.

Виды и их характеристика

Отметим, что принцип применения и строение различных термических регуляторов могут серьезно различаться. Существует две категории термостатов:

  • механические.

В случае с механикой – это небольшая коробка из пластика, имеющая переключатель. Обычно он имеет круглую форму, что дает возможность плавно менять его положение. Значение одного деления может отличаться – от 1 градуса до различных значений. Также на коробке обычно размещается клавиша включения и светоиндикатор, сигнализирующий об активности прибора в определенный момент. Бывают и более совершенные механические решения, оснащенные дисплеем. Несмотря на это, в них отображается не столько информации, как хотелось бы, да и управлять температурой можно всего лишь с помощью пары клавиш.

Электронные модели имеют больше возможностей. Их дизайн и конструкция постоянно совершенствуются – наиболее современные оснащаются уже целыми жидкокристаллическими дисплеями. В зависимости от конкретной модели регулировка может производиться как при помощи физических клавиш, так и сенсора. Иногда подобные терморегуляторы оснащаются откидной крышкой.

Кроме того, существуют и электромеханические устройства. Это штатные приборы, что монтируются на корпус обогревательного устройства либо внутрь и реагируют на температуру поверхности обогревателя либо жидкости, находящейся в радиаторе. Они подразделяются на регулируемые и нерегулируемые. Регулируемые управляют воздухонагревом в помещении благодаря циклу включений-отключений устройства, что осуществляются после выхода отопителя в рабочий режим по определенному процессу. Обычно сначала устройство нагревается, после чего регулятор отключает нагревательный элемент. Потом оно остывает, и регулятор снова активирует его. Получается, что обогревом комнаты можно управлять благодаря предварительному выбору определенной степени нагревания устройства.

Необходимо добавить, что конструкция управляемых устройств может быть двух типов:

  • капиллярная;
  • с биметаллической пластинкой.

В первом случае присутствует спецреле, похожее на небольшой узкий цилиндр, где имеется цилиндрическая капсула с жидкостью, обладающей большим коэффициентом теплорасширения. Когда температура меняется, то цепь может замыкать и размыкать контакты с использованием особого привода. Во втором случае речь идет об элементе, что скомбинирован из двух различных металлов, имеющих серьезную разницу в коэффициентах теплорасширения – половины пластин при нагреве удлиняются так сильно, что выгибаются в посадочном гнезде и просто осуществляют размыкание электроцепи, а после остывания снова становятся такого же размера и осуществляют замыкание контактов.

Существуют также и нерегулируемые устройства электромеханического типа. Суть их – в выключении нагревательного элемента, когда агрегат достигает критического уровня в 105 градусов.

Разновидности

Подразделяются на две категории – это электрические и газовые приборы. Первые работают от бытовой электросети и оснащаются электрическими излучателями. Они отличаются предельной конструкционной простой, благодаря чему достигается их компактность. Правда, за это приходится расплачиваться большим потреблением электроэнергии.

Газовые ИК-обогреватели работают от сжиженного газа. Их главным преимуществом является автономность – для их работы не нужен доступ к электросети. Они мало востребованы в домашних условиях, чаще всего их применяют для обогрева открытых уличных площадок и промышленных построек. Отдельные модели работают за счет встраиваемых миниатюрных газовых баллончиков.

Установка инфракрасных обогревателей

Если вы используете инфракрасные газовые обогреватели, их монтаж на стену выполняется точно так же, как и в случае с электрическими моделями.

Монтаж инфракрасных обогревателей осуществляется двумя способами – на стены или на потолки. Оптимальным является настенное размещение, так как в этом случае ИК-излучение будет прогревать помещения максимально равномерно, в том числе доставая до полов. В некоторых случаях, когда потолки очень высокие и монтаж затруднен, прибегают к настенной установке.

Установка инфракрасного обогревателя на потолок начинается с выбора высоты размещения. В случае с жилыми комнатами оптимальная высота составляет 2,5-3 метра. Обычно этот параметр указывается в паспортах на оборудование – чем больше мощность, тем выше подвес. В противном случае возможно ухудшение самочувствия и появление головных болей.

Подключение инфракрасного обогревателя через терморегулятор

У потолочных моделей обязательно должно быть предусмотрено подключение через терморегулятор. Иногда он идет в комплекте. К одному терморегулятору можно параллельно подключить несколько обогревателей, если они установлены в одной комнате. При этом общая нагрузка не должна быть выше 3 кВт.

Важное правило — не располагайте терморегулятор близко к источнику отопления или на сквозняке. В противном случае, он будет работать неправильно

Рекомендуемая высота установки — 1,5 метра от пола.

Рано или поздно застройщикам или будущим домовладельцам приходится сталкиваться с одной из наиболее трепещущих тем, как правильно выбрать систему отопления. Вариантов обустройства системы отопления существует достаточно много, но все чаще хозяева новостроек сознательно выбирают для обогрева электрические инфракрасные нагреватели и конвекторы. В отличие от громоздких водяных и газовых отопителей, использование электроприборов получается на порядок проще и дешевле. Необходимо только правильно подобрать схему расположения и выполнить установку инфракрасного нагревателя в каждой комнате дома. Ничего сложного, на первый взгляд, но определенные нюансы в установке и использовании.

Процесс установки

Расценки на монтаж у специалистов по отопительному оборудованию вызывают удивление. Понятное дело, что работать за копейки никто из нас не согласится – кушать хочется всем. Но нужно же соблюдать хоть какие-то рамки приличия в расценках. Поэтому проще всего выполнить монтаж самостоятельно – это не потребует от вас специальных знаний и каких-то никому не нужных лицензий.

Также возможен прямой монтаж подвесов на монтажные крючки – так делается в помещениях с небольшой высотой потолков.

Для установки обогревателей можно использовать штатные кронштейны, идущие в комплекте. С их помощью техника подвешивается к потолкам с помощью тросов или цепочек. Следовательно, нам потребуются монтажные крючки по дереву или по бетону – последние поставляются с пластиковыми дюбелями. Далее устанавливаем крепежные элементы, вворачиваем крюки в потолки и регулируем длину цепочек или тросов, чтобы добиться подходящей высоты подвеса.

Таким образом, ничего сложного в самостоятельном монтаже инфракрасных обогревателей нет – на все про все у вас уйдет максимум пара часов. Сложнее всего устанавливать такие обогреватели на бетонных потолках, где потребуется мощный перфоратор для установки монтажных крючков. Для настенной установки используются те же крючки в совокупности с подвесами – нагреватели в этом случае должны висеть горизонтально и смотреть слегка вниз.

Основной процесс

Подвешивание корпуса

Для начала необходимо определить место установки инфракрасного обогревателя в доме (либо квартире). Как мы уже говорили выше, корпус можно размещать и на потолке, и на стенах, в зависимости от индивидуальных предпочтений хозяев.

Первым делом нужно самому разметить места установки креплений. Для этого используйте рулетку, которой отмерьте одинаковое расстояние от потолка к выбранной области. Рекомендуется также использовать строительный уровень, с помощью которого можно ровно выставить кронштейны в горизонтальной плоскости.

После разметки переходите к сверлению. Если потолок (либо стена) из дерева, просверлите отверстия дрелью. Если придется иметь дело с бетоном, не обойтись без перфоратора. В созданные отверстия необходимо вбить дюбеля и вкрутить кронштейны, после чего можно установить инфракрасный обогреватель на свое место.

Обращаем Ваше внимание на то, что конструкция агрегата бывает различной. Некоторые изделия имеют направляющие, фиксирующиеся в кронштейны

Более простой вариант – цепочки, закрепленные в потолке (к ним и цепляются специальные держатели). Также на рынке можно увидеть инфракрасные обогреватели на ножке, которые просто ставятся на полу.

Электромонтажные работы

Как мы говорили вначале, процесс подключения инфракрасного обогревателя к сети будет осуществляться с использованием регулятора температуры.

Сначала нужно подключить контакты разборной электрической вилки к клеммным колодкам терморегулятора, которые установлены в корпусе изделия. Каждое «гнездо» имеет свое обозначение: N – ноль, L – фаза. Следует отметить, что как нулевых, так и фазных клемм минимум по две (от сети к регулятору и от регулятора к обогревателю). Все довольно просто – зачищаете жилы, вставляете их в посадочные места до щелчка (либо затягиваете винтики). Обязательно соблюдайте цветовую маркировку проводов, чтобы подключение было правильным.

К Вашему вниманию схемы правильного подключения:

Как Вы видите, подключить инфракрасный обогреватель через терморегулятор довольно просто, главное не перепутать провода и хорошенько поджать их в клеммниках.

Очень важный нюанс заключается в правильном выборе месторасположения регулятора. Не стоит устанавливать изделие рядом с обогревателем, т.к. в этом случае попадающий теплый воздух будет негативно влиять на точность измерений. Лучше всего размещать устройство в более отдаленной зоне, на высоте полутора метра над полом.

Также обратите внимание на то, что установить контроллер нужно в самой холодной комнате, иначе проблема с отоплением не будет решена полностью. Что касается количества обслуживаемых инфракрасных устройств одним регулятором температуры, то тут все зависит от мощности обогревателей

Обычно используют один контроллер 3 кВт на несколько изделий, суммарной мощности не более 2,5 кВт (чтобы был запас не менее 15%).

Более подробно о подключении терморегулятора к ИК обогревателю вы можете прочитать в нашей отдельной статье, в которой предоставлены несколько схем монтажа!

Чтобы Вы наглядно увидели весь процесс подключения своими руками, предоставляем к просмотру данные уроки:

Видео инструкция: подключение инфракрасного обогревателя своими руками

Как подключить регулятор температуры

Подключение

Подключаются все инфракрасные обогреватели к обычным однофазным сетям. Исключение составляют промышленные образцы высокой мощности, которым необходимо питание с напряжением 380 Вольт. Схема подключения инфракрасного обогревателя крайне проста – они монтируются и подключаются с терморегулятором.

Термостат является важным звеном. Он обеспечивает поддержку заданного температурного режима, ориентируясь на температуру окружающего пространства. Способ управления – механический, с сухими контактами. Как только температура достигает заданного предела, срабатывает термоэлемент и отключает оборудование от электросети. При остывании воздуха контакт замыкается, поступление электроэнергии восстанавливается.

При наличии в доме хорошего контура заземления и трехпроводной проводки, воспользуйтесь кабелем ВВГ 3х1,5 или ВВГ 3х2,25 – одна жила здесь заземляющая. Оптимальная высота размещения термостата составляет 1,2 м, но ни в коем случае не вплотную к обогревателям.

Для того чтобы подключить ИК-обогреватели после их монтажа, нам потребуется хороший провод, выдерживающий солидные нагрузки. Оптимальным вариантом станет ВВГ 2х2,5, который следует проложить в стенах и в потолках, после чего скрыть его под слоем штукатурки. Учитывая не саму высокую мощность приборов, можно было бы взять под эти цели провод ВВГ 2х1,5, но его чаще всего используют для подключения осветительных приборов – под силовые нагрузки рекомендуется выбрать кабель с большим сечением.

Принцип работы

Если говорить о принципе действия такого термостата, то следует отметить, что это не обычный прибор бытового назначения, а целая климатическая система с интеллектуальным уклоном. Чтобы лучше понять суть его работы, нужно понимать, что это не просто термостат, но и своеобразный датчик. Ведь он не только измеряет температурный режим, но и активирует и отключает обогревательное оборудование, если температура в закрытом пространстве достигает определенных максимальных значений. На первый взгляд кажется, что терморегулятор для инфракрасного обогревателя такой, как и для других, но он имеет отличие. Обычно эти приборы просто измеряют температуру у приборов обогрева, а не в комнате. Тогда термореле поставляется в собственном корпусе и закрепляется по требованию владельца там, где он этого хочет. Например, он может быть напольный либо настенный. Кроме того, терморегуляторы позволяют:

  • программировать отключение всей системы после нескольких часов использования;
  • задавать программу автовключения в определенное время;
  • осуществлять поддержку выбранной температуры;
  • создавать программы циклического типа на различные временные периоды.

Схема подключения

Никаких сложностей в подключении таких обогревателей после их монтажа нет – нам нужно довести кабель от одного прибора или группы нагревателей до термостата, а затем до ближайшей распределительной коробки. Термостат у нас просто разрывает одну жилу (фазовую), никаких дополнительных кабелей и проводников не нужно. Если же мощность обогревателя или группы обогревателей составляет 3 кВт и более, проложите отдельную цельную линию до распределительного щита и оснастите ее автоматом УЗО.

Самое сложное в монтаже – это прокладка проводов. Для того чтобы они не бросались в глаза, их желательно утопить в стены и полы. Если такой возможности нет, выполните монтаж пластиковых кабельных каналов. В помещениях хозяйственного назначения воспользуйтесь гофрой. Группы обогревателей соединяется между собой в пластиковых соединительных коробках, стараясь обойтись без скруток.

Из большого разнообразия дополнительного отопления многие отдают предпочтение ИК-панелям, ведь они удобны в эксплуатации и быстро прогревают помещение. Кроме того, с помощью встроенного терморегулятора можно быстро задать необходимую температуру. Установку инфракрасных обогревателей можно доверить профессионалам или провести самостоятельно, что значительно сэкономит средства.

Правильное подключение электроприборов

На инфракрасные обогреватели временами не добавляют клеммы заземления. Это делает эксплуатацию потенциально опасной. В особенности для людей, приблизившихся слишком близко.

Безопасность при подключении инфракрасных обогревателей

Поговорим о подключении инфракрасного обогревателя. Уже не раз поднимали тему безопасности обращения с электроприборами. К примеру, в ванной комнате не должно быть приборов, питающихся от 220 В. При постановке требуется позаботиться о безопасности! Для этого используются дифференциальные устройства защиты:

  1. Внутри корпуса стоит трансформатор, первая обмотка ловит входной ток, вторая выходной.
  2. При малейшем дисбалансе сердечник двигается, размыкая реле питания. Причем управляется коммутация обоих контактов.
  3. К конструкции добавляется группа предохранителей, дополнительно защищающая приборы (и дифференциальный защитник) от перегрузки.
  • Чтобы дифференциальное устройство защиты правильно работало, ток утечки не должен возвращаться. Для указанной цели существует заземление. Не отличается по потенциалу от нулевого провода, однако позволит току утечки уйти, минуя защитника. В случае опасности при малейшем признаке пробоя вырубится дифференциальное устройство защиты. Так удастся спасти человеческие жизни. Ввиду такой ответственности к контуру заземления предъявляются повышенные требования: крайне низкое сопротивление и достаточная толщина проводников, способная пропустить мыслимый, большой по величине ток утечки.
  • Предохранители не имеют отношения к безопасности людей. Если человека убьет, а ток не превысит заданный, указанным железкам без разницы. Задача устройства – отследить критическое значение мощности (необязательно пробой на корпус и утечку), нагреться и перегореть в нужный момент. Как утверждают мастера, большинство предохранителей выключаются, когда спасать уже поздно. Нельзя гарантировать безопасности.

Информацию рассказали, чтобы люди понимали, что любой человек находится в опасности, пока не предприняты необходимые меры. Предохранители и подъездные пробки защищают энергосеть от перегрузок и аппаратуру от сгорания. Безопасность людей указанные элементы не обеспечат никоим образом.

Мощность инфракрасных обогревателей гибко распределяется по площади, являются экономичным способом поддержания тепла. Газовой котел оставляют про запас. Посему люди ставят ряд термостатов и уезжают по делам, пребывая в уверенности, что все будет в порядке. Рекомендуем брать не кварцевые инфракрасные обогреватели, а имеющие металлическую пластину для излучения. Либо допускается создавать комбинированные комплексы.

У кварцевых ламп спираль нагревается до 500 ºС и выше, создавая потенциальную опасность, не стоит верить пиар-менеджерам и уверениям, что ситуация обратная. Если разобьют работающий инфракрасный обогреватель и поднесут бумажку к раскаленному металлу, состоится пожар.

Что касается инфракрасных обогревателей с металлическим излучателем наподобие Пион, температура находится ниже 200 ºС. Эксперимент провести проще. Но гораздо важнее убедиться, что внутрь встроены должные средства защиты от перегрева.

Представьте, что висящая лампа упала. Работает по показаниям внешнего термостата. Палас загорится через некоторое время, причем не поможет улавливатель дыма, потому что на больших площадях объем не профильтруешь через датчик. В последнем случае беды не допустит термостат внутренний либо предохранительные устройства. Побеспокойтесь об устройствах заранее, если дело серьезное, просите вскрыть модель, показать, что и где не даст сгореть жилью при опасности. Это не единственный простой термопредохранитель, как в утюге. Для контроля требуется измерение температур минимум в трех точках. Пример:

  1. Обогреватель упал с потолка, но питание не потерял.
  2. Примерно серединой излучающая поверхность пришлась на мягкий стул.
  3. Предохранитель, стоящий у края (либо два по краям) «проморгали» повышение температуры в центре.
  4. Стул загорелся при отсутствии реакции термостатов.

Область применения

Такие нагревательные приборы характеризуются высокими показателями КПД, вследствие чего они практически мгновенно прогревают помещение и медленно охлаждают его. Эти факторы указывают на большую эффективность устройств. В силу этого можно считать оправданным их применение в помещениях с высокими потолками и большими потерями тепла.

Кроме того, инфракрасные панели нередко используют для обогрева помещений гражданского и сельхозназначения. В частности, это школы, офисы, теплицы, детские сады, магазины и др. Встречаются также модификации, которые предназначены для обогрева открытых площадок.

Прежде чем покупать конкретный нагревательный прибор, следует сопоставить предстоящие условия работы с техническими характеристиками. Для каждого конкретного объекта желательно выбирать определенные изделия:

  1. Коротковолновые устройства. Они зачастую используются на производствах. Это обусловлено агрессивностью конструкции в работе ввиду мгновенного нагрева объекта из-за повышения температуры до сотен градусов.
  2. Длинно- и средневолновые приборы. Востребованы в частных домах, а также на гражданских объектах.

Из этого видео вы узнаете, как можно самостоятельно установить инфракрасный обогреватель:

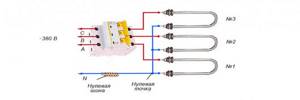

Зависимость температуры и мощности нагрева от варианта схемы подключения

Мощность нагревателя – это очень важный параметр, на который многие покупатели ориентируются при покупке ТЭНа. По сути же мощность ТЭНа зависит только от показателя сопротивления греющей спирали. Конечно же, если не использовать трансформаторы и питание от определенной сети будет постоянным. Данное свойство зависимости можно легко вычислить, воспользовавшись простой формулой из школьного курса физики:

Мощность (P) = Напряжение (U) * Сила тока (I)

В данном случае за величину напряжения берем разницу потенциалов между выводами электрического ТЭНа, а силу тока нужно измерять ту, которая будет протекать по греющей спирали.

Силу тока можно вычислить по формуле I=U/R, где R – электрическое сопротивление нагревательной спирали. Теперь подставим данное значение в формулу мощности, и получится, что мощность ТЭНа зависит только от напряжения и сопротивления.

Таким образом, делаем вывод, что при постоянном напряжении сети питания мощность электронагревателя будет меняться только при изменении сопротивления.

Значение сопротивления резистивного элемента в основной массе нагревателей имеет прямую зависимость от значения выделения температуры. Но в нагревателях с нихромовой или фехралевой спиралью, к примеру, в пределах сотни-другой градусов сопротивление практически не изменяется.

В ситуации с высокотемпературными нагревателями из карбида кремния или дисилицид молибдена картина будет совсем другой. В выскотемпературных нагревателях с увеличением температуры сопротивление падает очень значительно в пределах от 5 до 0,5 Ом, что делает их очень выгодными с точки зрения потребления электроэнергии в печах.

Но из-за данного качества высокотемпературных КЭНов их нельзя подключать напрямую даже к сети питания 220В, не говоря уже о 380В. Технически можно произвести подключение к 220в КЭНы, если соединить их последовательным образом. Однако при данном способе будет невозможно контролировать мощность и температурную выработку нагревателей в печи. Для подключения высокотмепературных нагревателей неметаллического типа следует использовать специальные регулируемые трансформаторы или же стандартные статистические ЭМ устройства.

В компании Полимернагрев вы можете купить электронагреватели, которые производятся специально с учетом подключения к трехфазной сети питания. Это сухие керамические ТЭНы, блок Тэны для воды и трехстержневые КЭНы. Тип подключения данных нагревателей зависит от показателя напряжения по схеме звезды или треугольника.

При подключении электрических Тэнов в соответствии со схемой ТРЕУГОЛЬНИК соединяются три нагревательных спирали, у которых равные значения сопротивления и на питание будет подано 380В. Подключение ТЭНов ЗВЕЗДА подразумевает наличие нулевого вывода, а на каждый элемент нагрева будет подаваться 220В. Нулевой провод позволяет подключать потребители с разным значением сопротивления.

Если у вас остались вопросы по типам подключения нагревателей к трехфазной сети, вы можете обратиться к нашим специалистам по телефону в Москве или задайте свой вопрос в форме ниже, мы постараемся подробно ответить вам в самые кратчайшие сроки.

Источник

Принцип действия и разновидности

Характерной особенностью таких изделий является выделение тепла, которое способствует обогреву различных поверхностей – стен, пола, потолков и т.д. Следует отметить, что прогрев воздуха производится частично, ведь основной поток излучения направлен на предметы, которые впоследствии отдают тепло от себя.

Прибор состоит из рефлектора и излучателя. Последний отвечает за передачу излучения в процессе нагрева. Отражающим элементом является рефлектор, который производят из термоустойчивых материалов, обладающих высокой отражающей способностью. В качестве нагревательных элементов могут быть:

  • пластины;
  • открытые или закрытые спирали;
  • кварцевые, инфракрасные или галогеновые лампы;
  • ТЭНы;
  • карбоновые проводники.

Инфракрасное оборудование отличается по нескольким признакам: назначение, способ установки, источник энергии. По последнему параметру они делятся на стационарные и передвижные. Приборы могут быть для бытовых и промышленных нужд.

В соответствии с источниками энергии все обогреватели подразделяются на несколько видов:

  1. Электрические. Наиболее популярный тип приборов, которые устанавливают в любых помещениях. Обязательный элемент в системе – зеркальный рефлектор для передачи излучения в необходимом направлении.
  2. Газовые. Лучше всего подходят для открытых площадок или промышленных сооружений. Из-за высокой мощности их нечасто можно встретить в жилых помещениях. Топливом является газовоздушная смесь.
  3. Дизельные. Востребованы в тех помещениях, где слабая проводка. Такие приборы часто встречаются на улице или в гаражах. Устройству не требуются дымоходы, очистка производится через несколько фильтров.
  4. Пленочные – часто используются в жилых помещениях.

На что обратить внимание при выборе

Галогенный обогреватель

Постоянно появляются устройства нового поколения, которые усложняют выбор отопительной техники. Придя в магазин, в первую очередь оценивают, как выглядит обогреватель. Корпус должен быть одновременно стильным и крепким, кабель – надежным, с качественной вилкой. В Москве часто встречаются откровенно дешевые приборы. Такие лучше не выбирать. Велика вероятность, что комплектующие низкого качества, соответственно, долго нагреватель не «проживет».

Важный момент при выборе – мощность. Рассчитывается она просто: каждые 10 м2 требуют 1,2 кВт энергии.

Карбоновые потолочные инфракрасные обогреватели

В обзорах встречаются разные устройства, одни ставятся на пол, другие крепятся к стене или потолку. После способа установки не менее важным критерием считается тип нагревательного элемента. Существует четыре разновидности.

  • Галогеновые. Источником инфракрасных волн выступает нить накаливания, излучающая видимый золотистый свет и волны в малых диапазонах. Последние не самым лучшим образом сказываются на здоровье человека. Поэтому такие ИК-обогреватели дешевле остальных.
  • Карбоновые. Греющий элемент выполнен в виде кварцевого излучателя. Греется он быстро, КПД – максимальный среди этой техники, но «ест» много электроэнергии. Излучения безопасны для здоровья человека. Правда, в постоянном режиме пользоваться этим нагревателем нельзя.
  • Керамические. Нагревательный элемент защищен керамической оболочкой, которая «блокирует» неприятный человеческому глазу спектр излучения. Преимущества: влагостойкость, прочность, экономичность. Греются элементы из керамики долго, остывают столько же.
  • Трубчатые. Другое название – ТЭН. Один из востребованных вариантов, подходящих для постоянной эксплуатации. Воздух не пересушивают, излучений не испускают. Правда, слегка трещат при включении и выключении обогревателя.

Преимущества и недостатки

Любое оборудование обладает как положительными, так и отрицательными сторонами. К плюсам инфракрасных обогревателей можно отнести:

  1. Экономичность (особенно при использовании приборов в роли дополнительного источника тепла).
  2. Устройство не выжигает кислород.
  3. Отсутствие вредного воздействия на здоровье человека (учеными доказано, что приборы могут даже положительно влиять на организм).
  4. В случае монтажа на потолок занимают минимум места в комнате.
  5. Безопасность для детей.
  6. Бесшумная работа. Кроме того, изделия можно использовать в качестве источника света.
  7. Многие модели оснащены встроенным терморегулятором, с помощью которого можно поддерживать оптимальный уровень температуры.
  8. Тепло еще долго сохраняется, ведь нагретые предметы отдают энергию в пространство.
  9. Инфракрасные системы устойчивы к воздействию влаги, поэтому их монтаж можно проводить в беседках, ванных комнатах или на террасах.

Подключение через терморегулятор включаемый в розетку

Основной недостаток предыдущей схемы – отсутствие автоматической регулировки работы обогревателя. Он решается использованием терморегулятора.

При этом самый простой вариант — докупить термостат, подключаемый в стандартную бытовую розетку и уже к нему подсоединить обогреватель. Тот же принцип получается при использовании прибора отопления со встроенным регулятором, который подключается к стандартной розетке квартиры или дома.

Основные недостатки

— привязка к расположению розеток

Как и в предыдущем варианте, вы остаётесь привязанными к существующему расположению розеток.

— необходимость покупки доп. оборудования – терморегулятора для розетки

Потребуется дополнительные затраты на покупку, а кроме того, такое специфичное оборудование доступно к приобретению далеко не везде.

— Отсутствует возможность подключения нескольких обогревателей к одному независимому терморегулятору

Если планируется использовать несколько обогревателей, для каждого из них вам придётся использовать свой индивидуальный терморегулятор в розетку.

— Внешний вид монтажа

На виду остаются все проводники, занимается розетка.

Преимущества:

— Простота

Реализация не требует никаких подготовительных работ или навыков и знаний.

— Возможность автоматической регулировки и поддержания нужной температуры

Вы получаете полностью автоматизированную систему отопления.

Меры безопасности

Следует учитывать, что монтаж ИК-панелей подразумевает работу с электричеством. Очень важно соблюдать предельную осторожность и следовать правилам безопасности:

  1. Запрещается проводить установку инфракрасного обогревателя на потолок, если рядом расположены пожароопасные предметы.
  2. Электрическая проводка должна быть расположена на негорючем основании.
  3. Крепежные детали не должны соприкасаться с нагревательным элементом.
  4. Не рекомендуется устанавливать приборы мощностью больше 800 Вт в жилых помещениях.
  5. До окончания монтажных работ нельзя подключать прибор к сети.

Специалисты не советуют проводить монтаж обогревателя вблизи отражающих поверхностей, ведь это снижает эффективность изделия. Крепежная поверхность должна быть крепкой, ведь некоторые конструкции весят около 30 кг, хотя большинство из них имеют меньший вес.

Как установить инфракрасный обогреватель самостоятельно

Инфракрасные панели с каждым годом набирают всё больше популярности. Они просты в эксплуатации и обеспечивают быстрый нагрев помещения, а встроенный терморегулятор позволяет в несколько нажатий установить нужную температуру нагрева. Мало того, установка инфракрасных обогревателей своими руками проходит быстро и легко, если следовать инструкциям. К другим плюсам данного оборудования можно причислить:

  • длительный срок эксплуатации;
  • бесшумность;
  • безопасность;
  • точечный нагрев;
  • возможность применения на открытом пространстве.

Неудивительно, что многих людей интересует установка инфракрасных обогревателей своими руками. Этот процесс не требует особых навыков и занимает от 25 минут до полутора часов.

Подготовка

Необходимые инструменты

Чтобы установка инфракрасного обогревателя прошла как положено, необходимо иметь инструменты:

По мере необходимости, можно задействовать и более сложное оборудование. К примеру, если вас интересует установка инфракрасных обогревателей своими руками в количестве нескольких штук, для расчётов лучше всего использовать пирометр. Он позволит определить самые тёплые и холодные места помещения. Исходя из полученной информации, вы подберете оптимальное расположение каждого устройства.

Техника безопасности

Есть комплекс мер, который позволит предотвратить несчастные случаи как во время установки, так и в процессе эксплуатации:

  1. Не устанавливайте ИК панели возле легковоспламеняющихся и взрывоопасных предметов;

Электрические кабели должны быть проложены по негорючему основанию;

Крепёж не должен касаться нагревательного элемента;

Высота, на которой должна висеть панель составляет 2,5—3,5 метра;

Для дома или квартиры покупаются аппараты мощностью не более 800 Ватт.

Устройство нельзя включать до завершения монтажа. Аппарат должен обладать соответствующей степенью защиты, если панель монтируется в бане или сауне. При соблюдении всех этих правил — установка инфракрасного обогревателя пройдёт быстро и без сложностей.

Выбор подходящего места

Важнейшее требование при монтаже ИК-панели – расстояние до головы человека. Особенно это актуально в рабочих зонах, где люди находятся долгое время в одной позе.

Расстояние должно быть минимум 1,5-2 м, все зависит от мощности устройства. Если она меньше 800 Вт, прибор допустимо разместить на дистанции 70 см. Если показатели 1-1,5 кВт, то минимальный промежуток составляет 1 м. Специфика конкретных помещений определяет ряд особенностей монтажа конструкций и оптимальную схему их размещения. Рекомендуемое место для расположения прибора в каждой конкретной комнаты наглядно показывает таблица:

Для обогрева открытых площадок желательно устанавливать несколько устройств, чтобы излучение охватывало большую часть тела человека. Агрегаты способны обеспечить различные режимы температур для отдельных зон объекта. Для этого достаточно в одной комнате разместить несколько приборов разной мощности.

Установка

Процесс монтажа

Чтобы установка инфракрасного обогревателя прошла максимально просто — лучше размещать панель разъёмом к стене. В большинстве моделей контакты самозажимные. В пакет поставки входят элементы крепления устройства к потолку.

Процесс монтажа включает следующие этапы:

  • выньте аппарат из упаковки и положите на любую плоскую поверхность нагревательной пластиной вниз;
  • наметьте место монтажа и сделайте несколько отверстий;
  • вверните шуруп-кольца;
  • подвесьте цепи, регулируя высоту (если есть необходимость).

  • закрепите устройство при помощи монтажных крюков или кронштейнов.

Как видите, установка инфракрасных обогревателей своими руками не является особо сложным процессом. Также панели могут монтироваться на стену, но эффект нагрева будет значительно меньше.

Монтаж разных моделей ИК обогревателей:

Подключение к сети

Устройство подключается к терморегулятору, который будет поддерживать нужную температуру. Делается это посредством трёх клемм: «земля», «фаза» и «ноль». Соответственно подводящий кабель должен быть трёхжильным. Как вариант можно использовать ПВС 3х1,5.

Концы кабеля подсоединяются к клеммам. Полярность указана на концах проводов. После того как устройство установлено и подключено, желательно протереть панель спиртовым раствором перед включением.

Подключение нескольких устройств

Если вас интересует установка инфракрасных обогревателей своими руками в больших помещениях, то нужно учитывать, что понадобится несколько аппаратов. Для обеспечения слаженной работы, все панели подключаются к одному термостату. Это позволит эффективно регулировать температуру по всему объекту.

Пошаговая инструкция

В комплект панелей для обогрева производитель обязан приложить пошаговое руководство по монтажу и эксплуатации. Необходимо тщательно изучить его, ведь все агрегаты разные, поэтому рекомендации к ним могут отличаться.

Установка обогревателя

Крепление прибора к стене довольно простое. Для работы потребуется шуруповерт, дрель и перфоратор, а также базовые знания по работе с перечисленными инструментами.

Пошаговый процесс:

  1. Определить места для крепежа изделия и отметить их. Рекомендуется для этих целей использовать измерительную ленту, чтобы замерить высоту крепления от потолка. Понадобится и строительный уровень. Необходимо убедиться, что все точки располагаются на одной высоте.
  2. Просверлить отверстия, в которые затем вставить дюбеля.
  3. При помощи деталей, входящих в комплект, закрепить конструкцию на стене.

Чтобы правильно установить инфракрасный обогреватель, необходимо четко соблюдать вышеописанные рекомендации.

Подключение к электросети

Любое устройство устанавливается с термостатом, который нужен для поддержания постоянной температуры. Для подключения подходит любая сеть, состоящая из одной фазы. Исключением являются высокомощные промышленные модели. В условиях дома или квартиры беспокоиться об этом не следует.

С помощью терморегулятора отслеживаются показатели температуры в помещении. Это необходимо для обеспечения и поддержания заданных режимов. Если значения выше заданного уровня, прибор автоматически отключается, подача электроэнергии к агрегату возобновляется после остывания воздуха.

При установке агрегата одновременно в нескольких комнатах одного терморегулятора будет мало. Необходимо установить отдельный для каждого помещения. Можно совсем не использовать их, но в таком случае панели станут расходовать значительно больше электричества. Кроме того, находиться в комнате будет менее комфортно.

Пошаговая инструкция по подключению изделия:

  1. Следует использовать устойчивый к высоким нагрузкам проводник, который необходимо проложить в потолке или стенах.
  2. Замаскировать кабель слоем штукатурки. Альтернативным вариантом является применение специальных коробок, с помощью которых можно скрыть электропровода.
  3. Проводку обогревателя необходимо параллельно подсоединить к главной линии.
  4. Затем следует установить терморегулятор в каждой комнате на высоте 1,5 м.

Установить инфракрасный обогреватель не так сложно, как кажется на первый взгляд. На сегодняшний день эти конструкции являются самыми экономичными для обогрева жилья. Приборы можно использовать как в качестве основного, так и дополнительного источника тепла.

Инфракрасные потолочные обогреватели отличаются от других видов отопительного оборудования принципом работы. ИК-обогреватели греют не воздух, а находящиеся в помещении и предметы и людей. Получив тепло от отопительного устройства, предметы отдают часть тепла в воздух. В результате, температура воздуха в отапливаемой комнате всегда на 5-7 градусов ниже, чем температура окружающих предметов. При этом не возникает перегрева воздуха, а люди получают необходимое тепло.

В целях обогрева ИК-оборудование применяется как:

  • основное;
  • дополнительное;
  • для прогрева локальных зон.

Плюсы и минусы потолочных ИК-обогревателей

Инфракрасные обогреватели безопасны в эксплуатации

Электрические инфракрасные нагреватели с потолочной установкой востребованы для квартир, дач и промышленных сооружений. Объясняется это их положительными качествами:

  • Эффективный обогрев. Подвесная техника в виде обогревателя воздействует не на воздух, а на предметы и людей.
  • КПД, достигающий 90%. По сравнению с традиционными приборами потребляют меньше электроэнергии. Многие потолочные инфракрасные обогреватели поставляются вместе с терморегулятором – он необходим для автоматического выключения обогрева по достижении заданной температуры.
  • Безопасны в эксплуатации. ИК-техника не «пересушивает» окружающий воздух. По этой причине она подходит для установки в детских комнатах.
  • За экологическую чистоту отвечают европейские стандарты. Для производства не применяются вредные материалы, опасные для здоровья.
  • Удобны в монтаже. Владелец легко справится с установкой, к тому же, крепления уже идут в комплекте. Прикрепить технику можно как на стену, так и на потолок. Подходит и для гипсокартонных потолков, только сначала понадобится установить опорный брус, который будет удерживать прибор. Все чаще выпускают компактные модели, толщиной в несколько сантиметров, например, Ballu BIH AP 08.

Недостатков не много, но их тоже следует учитывать:

  • Из-за постоянного нагрева могут попортиться покрытия картин. Если дома стоит увлажнитель воздуха, эта проблема не наблюдается.
  • Если отключить прибор, помещение быстро остынет.

Существенными эти минусы сложно назвать. Чтобы не бояться за перегрев, многие пользователи оборудуют технику термостатами.

Классифицирование ИК-обогревателей

Отопительное инфракрасное оборудование различается по нескольким признакам: по источнику энергии, по назначению и по способу установки.

В соответствии с источником энергии:

  • Электрические — наиболее часто встречающийся тип устройств, устанавливаемый в помещениях любого предназначения. Непременный элемент системы — зеркальный рефлектор для подачи излучения в нужном направлении.
  • Газовые — оптимально подходят для промышленных зданий или открытого пространства. Из-за слишком большой мощности такое оборудование редко применяется в жилых домах. В качестве топлива выступает воздушно-газовая смесь.
  • Дизельные — обычно задействуется в помещениях со слабой проводкой. Дизельные ИК-устройства часто применяются в гаражах или на улице. Такие аппараты не нуждаются в отведении дыма, так как очистка проводиться тремя слоями фильтров.
  • Пленочные — оптимальный способ отопления в жилых домах.

Пленочные инфракрасные обогреватели — оптимальный вариант отопления жилого дома

По способу установки:

  • передвижные (мобильные);
  • стационарные.

Обратите внимание! ИК-нагреватели не рекомендуется устанавливать прямо на пол.

Что собой представляет терморегулятор

Терморегулятор или термостат совмещает в себе два прибора.

Первый с определенной периодичностью измеряет температуру внутри помещения и фиксирует эти данные. Второе устройство регулирует работу обогревателя.

Внутренняя электроника или механизмы (в зависимости от конструкции и особенностей определенной модели) координирует работу двух агрегатов. Терморегулятор делает замеры температуры и если они выше установленного режима, на обогреватель передается сигнал о прекращении работы. Далее температура измеряется в прежнем режиме и как только она опустится ниже желаемой, отопительный прибор вновь включается.

Таким образом, подключение инфракрасного бытового обогревателя через терморегулятор позволяет постоянно поддерживать в помещении нужную температуру.

Виды и характеристики терморегуляторов

Терморегуляторы представлены широким модельным рядом, они могут иметь различный дизайн и сильно отличаться размером. Главное же их отличие в принципе работы, они могут быть электрическими и механическими.

  • Механические. Обладают скудным функционалом, позволяют установить лишь температуру, которая должна поддерживаться внутри помещения. На переднюю панель термостата также может быть выведен индикатор работы и кнопка включения. Этот прибор измеряет температуру довольно приблизительно, но этого вполне достаточно для создания комфорта в жилых помещениях.
  • Электронные. Оснащаются дисплеем, на котором можно выставить довольно точные показатели температуры, установить график изменения температурного режима в ночное время, отрегулировать работу системы отопления на неделю или даже месяц. Некоторые модели управляются дистанционно, в том числе при помощи мобильных телефонов.

На заметку! Главное отличие механических и электронных термостатов в их стоимости. Первые стоят намного дешевле, хотя так же эффективно справляются со своей задачей. Тем более, что независимо от выбранной модели любой термостат только лишь регулирует включение и выключение отопительных приборов методом контроля температуры внутри помещения.

Достоинства и недостатки

Потолочные нагреватели обладают рядом важных достоинств, среди которых:

  • экономичность;
  • повышенная теплоотдача;
  • низкий уровень шума;
  • автономность;
  • не существует проблемы поглощения кислорода;
  • не выделяют неприятных запахов;
  • незначительные размеры;
  • нет нужды в проектных работах;
  • есть возможность установки своими руками (хотя продавец наверняка навяжет собственный монтаж);
  • возможна установка на подвесные потолки;
  • легкость в управлении.

Помимо достоинств инфракрасные аппараты имеют и недостатки:

  • возможность перегрева при продолжительной эксплуатации;
  • немалая стоимость;
  • стационарность оборудования.

Сравнение с другими видами отопительного оборудования

Конкурирующие отопительные приборы (батареи, конвекторы, тепловые вентиляторы, масляные радиаторы) нацелены прежде всего на обогрев воздуха. Лишь затем теплый воздух частично передает тепло окружающим предметам и людям.

Такой способ несет ряд недостатков:

  1. В результате нагрева окружающей среды возникает «расслоение воздуха». При этом вверху помещения накапливается теплый воздух, а внизу — холодный. Этот недостаток особенно ощутим, если в качестве напольного покрытия используется кафель.
  2. Перемешиваясь, теплый и холодный воздух образуют конвекционные потоки, создавая сквозняки в помещении.
  3. Прогрев помещения осуществляется крайне медленно.

По всем перечисленным пунктам инфракрасные обогреватели обыгрывают своих конкурентов.

Правила монтажа

Многие домовладельцы попадали в ситуацию, когда размещению крупных бытовых предметов в комнате мешают батареи. Установка инфракрасного обогревателя на потолок даст возможность избежать такой проблемы. Это устройство не слишком обращает на себя внимание, но при этом позволяет добиться равномерного обогрева пространства в помещении.

Установка нагревателей осуществляется вместе с прокладкой теплоизоляции и отделочными работами. В результате оборудование практически незаметно.

Установка будет корректной лишь при соблюдении следующих условий:

  • от излучателя до предметов интерьера, стен, электро-розеток, переключателей и человека соблюдена безопасная дистанция;
  • при монтаже применяются особые кронштейны, крючки и дюбеля;
  • потолочные материалы обладают термостойкостью.

Эффективное крепление — важное условие правильной установки инфракрасного оборудования. Отдельные нагреватели монтируются на подвесы. В этом случае с прибора снимается крышка, а подвесы направляются в пазы. После этого крышку возвращают назад, а оборудование ставят на его место.

Чтобы убедиться в правильности установочных работ, необходимо подсоединить электрический кабель с заземлением к колоде с клеммой. Прежде чем подключать оборудование, на него нужно нанести спирт, и лишь после просыхания поверхности подключить устройство к сети. Далее нагреватель должен безостановочно работать на протяжении пары часов (для испарения смазки от компании-производителя).

Совет! Во время двухчасового тестового периода могут появиться неприятные запахи. Не нужно обращать внимания — это временное явление.

Как установить инфракрасный обогреватель на потолок

  • Начните установку на потолок ИК-обогревателя с расчетов высоты его расположения. Для жилых комнат остановитесь на оптимальной для этого высоте в 2-3 метра, такой параметр указан в паспорте на данное оборудование. Чем мощнее ваш обогреватель, тем выше должен быть подвес. Иначе может ухудшиться самочувствие и начнет болеть голова.
  • Выполняя монтаж инфракрасного обогревателя своими руками, убедитесь, что вблизи его размещения не будет мест скопления людей. Так как он является довольно интенсивным излучателем, что может привести к появлению неприятных симптомов – зуду кожи и головной боли.
  • Монтаж потолочного инфракрасного обогревателя можно произвести с помощью штатных кронштейнов, идущих в комплекте с ним. Используйте их, чтобы подвесить технику к потолку тросами или цепочками.
  • Заранее приобретите крючки монтажные для дерева или бетона, укомплектованные с дюбелями из пластика. Далее следует установка крепежных элементов, вворачивание крюков в потолок и регулировка длины троса либо цепочки, чтобы отрегулировать подходящую высоту подвеса.

Как видите, самостоятельный монтаж инфракрасных обогревателей – легкодоступный процесс, который может занять максимум 2 часа вашего времени. Труднее дело обстоит с монтажом на потолке из бетона, где не обойтись без мощного перфоратора.

Если вы решили установить обогреватель на стену, то воспользуйтесь те же крючками с подвесами. Нагреватели должны быть наклонены немного вниз и иметь строго горизонтальное положени

Инструкция по установке ИК-обогревателя

Ниже находится инструкция по установке потолочного нагревателя:

  • Закрепляем теплоизоляцию на потолке. Используем материал на основе лавсана. Причем теплоизоляционный материал должен покрывать не только всю площадь потолка, но и слегка выходить на стенки. Так удастся избежать потерь тепла по углам комнаты.
  • Сверху теплоизоляции накладываем термопленку. Чтобы прикрепить пленку к потолку пользуемся местами, предусмотренными под разрезы. Таким образом, мы не нарушим проводники и нагревательные элементы.
  • После установки термопленки проводим изоляцию контактов с одной стороны, а по другую сторону — подключаем проводку. Отдельные участки соединяются параллельно.
  • На одной из стенок устанавливаем термостат, которым будем управлять отопительной системой.
  • Проводим тестовый запуск. Если все работает как нужно, можно начинать отделку потолочной поверхности.

Материалами для финишной отделки потолка могут послужить: пластиковая вагонка, МДФ, гипсокартон или любой другой материал с низкими теплоотражающими способностями. Правильно установленный потолочный ИК-обогреватель — может стать как основным отопительным устройством, так и прекрасным дополнением к общей системе отопления дома.

Советы по установке

Неправильно выбранное место для термостата — одна из главных причин, почему нет эффекта от использования этого прибора. Изучив схему, как надо подключать терморегулятор к обогревателю, некоторые специалисты воспринимают советы буквально и монтируют терморегулятор на готовые сети, где-то на участке между автоматом и отопительным прибором. Как следствие, прибор считывает информацию в температуре в коридоре или соседней комнате и на основании этих данных регулирует работу инфракрасного обогревателя.
Чтобы избежать подобных ошибок и создать в помещении действительно комфортные условия, следует с особой тщательностью выбирать место монтажа терморегулятора:

  • устанавливается в том же помещении, где располагается обогреватель;
  • термостат не должен располагаться непосредственно под или вблизи нагревательных приборов;
  • для правильного измерения температуры не допускается закрывать устройство шторами, картинами, деталями интерьера;
  • стоит избегать размещения на сквозняки, рядом с вентиляционными отверстиями;
  • размещение на холодных и влажных стенах дает сильное искажение показателей;
  • не рекомендуется устанавливать напротив окна, под прямыми солнечными лучами.

Внимание! Оптимальная высота для размещения прибора — 1,5 метра. Это обеспечит не только максимально точные данные, но и позволит без лишних усилий самостоятельно контролировать и регулировать работу устройства. Учитывая сравнительно небольшую высоту очень важно надежно закрепить устройство, чтобы оно осталось на своем месте, если его случайно задеть.

В то же время стоит позаботиться о том, чтобы свести к минимуму такую вероятность — как электрические, так и механические терморегуляторы достаточно легко повредить, что приведет к неправильным показателям на самом устройстве и к сбоям в работе инфракрасного обогревателя.

Посмотрите видео о монтаже инфракрасного обогревателя

Рейтинг
( 1 оценка, среднее 4 из 5 )
Понравилась статья? Поделиться с друзьями:
Для любых предложений по сайту: [email protected]
