Отопление — одна из важнейших забот владельцев частных домов или помещений.
Подключение к централизованным сетям доступно не для всех, а высокие тарифы подталкивают к созданию автономных систем.
Отопительные котлы Бакси — один из надежных и эффективных вариантов решения вопроса, предоставляющий полноценную замену сетевым ресурсам.
Они способны обеспечивать дом или иное помещение горячей водой, подавать теплоноситель в систему обогрева или теплого пола.
Полезной особенностью котлов Бакси является возможность подключения дополнительных устройств, улучшающих режим работы агрегатов.
Что такое комнатный термостат и зачем он нужен для газового котла
Термостат — это устройство, поддерживающее температуру на определенном, заранее заданном уровне.
Используется во многих технических и технологических установках, где требуется поддержание определенных параметров среды.
В основном, термостаты применяются в теплотехнических системах, в двигателях внутреннего сгорания, нагревательных установках и прочих устройствах.
Для газового котла термостат служит удобным и полезным дополнением. При достижении в комнате нужной температуры он отключает нагрев теплоносителя, а при понижении — вновь запускает процесс.
Специфика работы устройства заключается в контроле температуры внутренней атмосферы в помещении (некоторые модели параллельно определяют и наружную температуру, внося дополнительные коррективы в режим работы при ее изменениях).
Собственные датчики, установленные в котлах, контролируют только температуру ОВ. Нередко возникают ситуации, когда теплоноситель нагрет до нужного значения, но в помещении прохладно из-за часто открываемых дверей, окон и т.п.
Для создания комфортной температуры приходится часто менять режим работы котла, отвлекаясь на перенастройку от своих дел. Использование термостата снимает с владельца эту заботу, коррекция температуры производится автоматически.
ВАЖНО! Термостат позволяет сэкономить около 25-30% расходов на обогрев помещений, что весьма привлекательно для любого владельца.
Общие принципы подключения термостата
Способ и схемы подключения термостата к самому отопительному оборудованию можно узнать из технического паспорта газового котла. Современное оборудование, независимо от производителя, предполагает наличие точек подключения для термостата. Подсоединение выполняется с помощью клемм на котле или кабеля терморегулятора, входящего в комплект поставки.
В случае использования беспроводного термостата размещать измерительный блок следует только в жилом помещении. Это может быть самая холодная комната или комната, где чаще всего собирается наибольшее количество людей, детская.
Устанавливать блок терморегулятора в кухне, холле или в котельной, где температурный режим непостоянный, нецелесообразно.
На термостат не должны попадать солнечные лучи, он не должен располагаться на сквозняке, рядом с отопительными приборами и электротехникой, излучающей большое количество тепла, — тепловые помехи плохо влияют на работу устройства
Подключение различных типов и моделей термостатов может иметь свои особенности, монтаж осуществляется в соответствии с инструкцией производителя, которая прилагается к прибору.
Рекомендации включают в себя исчерпывающее описание работы регулятора, способ и схемы подключения. Далее мы расскажем, как правильно подключить терморегулятор к газовому котлу и об особенностях монтажа наиболее типичных моделей регулятора.
Подключение механического термостата
Термостат механического типа отличается надежностью и простотой конструкции, невысокой стоимостью, длительной эксплуатацией.
При этом он поддерживает лишь один температурный режим, который устанавливается путем изменения положения ручки на отметке температурной шкалы. Большинство терморегуляторов работает в диапазоне температур от 10 до 30°С.
Для подключения механического термостата к кондиционеру используется клемма NC, к газовому или любому другому отопительному оборудованию – клемма NO
Механический термостат имеет наиболее простой принцип действия и срабатывает через размыкание и размыкание цепи, которое происходит с помощью биметаллической пластины. К котлу термостат подключают через клеммную коробку на плате управления котла.
При подключении термостата обращайте внимание на маркировку – она присутствует практически на всех моделях. Если обозначений нет, воспользуйтесь тестером: прижав один щуп к средней клемме, вторым проверьте боковые и определите пару разомкнутых контактов
Монтаж электронного терморегулятора
Конструкция электронного термостата предполагает наличие электронной платы, которая отвечает за управление устройством.
Управляющим сигналом служит потенциал – на вход котла передается напряжение, которое приводит к замыканию или размыканию контакта. К терморегулятору необходимо подвести напряжение 220 или 24 вольт.
Электронные терморегуляторы позволяют проводить более сложные настройки системы отопления. При подключении электронного термостата, к нему подводят провод питания и нейтраль. Устройство передает на вход котла напряжение, которое запускает работу оборудования
Термостат с электронным управлением используют для организации работы сложных климатических систем. Он поможет в управлении не только атмосферным или турбинированным газовым котлом, но и насосом, кондиционером, сервоприводом в системе отопления.
Как подключить беспроводной термостат?
Беспроводной терморегулятор состоит из двух блоков, один из которых устанавливается в жилом помещении и выполняет роль передатчика. Второй блок монтируется около отопительного котла и подсоединяется к его клапану или контроллеру.
Передача данных от одного блока к другому осуществляется по радиоканалу. Для управления устройством контрольный блок оснащается ЖК-дисплеем и небольшой клавиатурой. Для подключения термостата настраивают адрес датчика и устанавливают блок в точке с устойчивым сигналом.
Схема подсоединения термостата по разрыву цепи – включение оборудования происходит в момент появления тока. Аналогичную схему используют и при подключении механического термостата
Основной недостаток беспроводного терморегулятора – питание выносного блока от батарей, которые имеют ограниченный ресурс и поэтому требуют частой замены. Для обеспечения бесперебойной работы устройство оснащают сигнальной функцией, которая предупреждает о необходимости замены батареи.
Принцип работы
Внутри котла установлена плата управления, которая руководит всеми действиями узлов агрегата. В ней имеются специальные контакты, которые по умолчанию соединены специальной перемычкой. Они используются для подключения термостата.
Пока стоит перемычка, работа системы подчинена собственной логике — задана температура теплоносителя, котел подогревает ОВ до заданных параметров и отключается при их достижении до момента, пока вода не остынет до нижнего предела.
При подключении термостата перемычку удаляют. Устройство оказывается включенным в разрыв, поэтому все управление работой котла переходит к нему. Процесс работы становится более ровным, прекращаются частые запуски и остановки нагрева. Температура воздуха меняется более плавно.
Такой способ контроля дает более удачный эффект, позволяя сократить потрeбление газа и серьезно сэкономить на обогреве.
Основные виды котлов и регулирование температуры
Существует несколько типов котлов: твердотопливные, газовые, электрические и работающие на жидком топливе.
Котлы получили широкое распространение по всему миру. Есть отечественные образцы, есть котлы и импортного изготовления. Материал изготовления сталь или чугун. Простой в эксплуатации, экономичный, с функцией регулировки температуры теплоносителя. В более дешёвых моделях эта функция реализуется с помощью специального устройства – термоэлемента.
Конструктивно термоэлемент представляет собой металлическое изделие, геометрические размеры которого под воздействием температур уменьшается либо увеличивается (в зависимости от степени нагрева). А от этого меняется, в свою очередь, положение специального рычага, который закрывает и открывает заслонку тяги. На фотографии показан образец такого регулятора:
Фото: образец терморегулятора
Чем больше открыта заслонка, тем сильнее процесс горения, и наоборот. Таким образом, объём воздуха, который поступает в камеру сгорания закрытого типа, полностью контролируется термостатом, и при необходимости его подача прекращается и процесс горения затухает. В более современных моделях установлены контроллеры, которые в зависимости от заданных тепловых режимов управляют потоком воздуха, включая (или отключая) специальный вентилятор (смотри фото ниже):
Котел с контроллером температуры
Газовые котлы – самые распространённые и дешёвые в эксплуатации агрегаты. Котлы бывают одноконтурные и двухконтурные. Одноконтурные котлы имеют один теплообменник и предназначены только для отопления. Схема включения представлена на рисунке ниже:

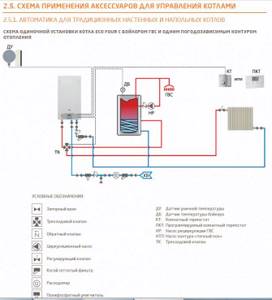

Схема включения одноконтурного котла
Двухконтурные котлы имеют два теплообменника и предназначены для отопления и получения горячей воды. Схема включения котла представлена ниже:
Схема включения двухконтурного котла
Некоторые котлы имеют отдельные регуляторы для температуры отопления и горячей воды.
Виды
Существует немало вариантов конструкции комнатных термостатов. Для котлов фирмы Бакси возможно использование любого из них, что очень удобно для пользователей.
Все виды термостатов можно разделить по отдельным признакам:
Место установки
По месту установки все термостаты могут быть разделены на комнатные и уличные (наружные). Первые монтируются внутри помещений, вторые размещаются снаружи и мониторят состояние внешних погодных и температурных условий.
Большинство владельцев предпочитают контролировать внутренние условия помещений, поскольку они оказывают большее влияние на микроклимат жилища. Наружные устройства подойдут для жителей южных регионов, где теплоизоляция стен не настолько эффективна.
Способ управления
Существующие способы управления:
- Механический.
- Электронный.
- Дистанционный.
Первый вариант устройств основан на изменении объемов жидкостей или газов в замкнутых емкостях с мембраной. Эти приборы работают только в режиме реального (текущего) времени и не подлежат программированию.
Электронные терморегуляторы намного точнее механических. Измерительным инструментом служит терморезистор, изменяющий сопротивление по мере подъема или понижения температуры. Имеют высокую скорость ответа и способны к программированию на некоторое время вперед.
Дистанционное управление осуществляется с помощью компьютеров или смартфонов. Для этого в прибор устанавливаются модули WiFi или GSM, обеспечивающие дистанционную связь пользователя и термостата. Такие модели наиболее дорогие, но их возможности значительно шире, чем у обычных образцов.
Принцип работы
По принципу работы приборы делят на механические и электронные. Они действуют на разных принципах, описанных выше.
Выбор того или иного типа обусловлен условиями эксплуатации и особенностями помещений. Чем точнее и чаще приходится корректировать работу котла, тем выше потребность в электронных приборах. Если режим работы корректируется в небольших пределах, возможна установка обычного механического термостата.
Советы для «самоделкиных»
Выгода от установки терморегулятора очевидна. Окупаемость приборов тоже не вызывает сомнений. Тем не менее желание сэкономить на установке такого полезного прибора по-прежнему остается сильным. Это нередко побуждает домашних «самоделкиных» сделать все своими руками. Причем не просто самостоятельно установить прибор, а еще и собрать его из подручных материалов.
Процесс установки
Теоретически сделать терморегулятор своими руками возможно. Для этого потребуется терморезистор, сокращающий сопротивление при нагревании. Затем к сети подключается еще один резистор, с помощью которого и будет осуществляться программирование температуры. Элемент 2И-НЕ будет работать в режиме инвертора, и на него будет поступать напряжение. К нему и к триггеру подключается конденсатор. Для управления реле усиливается гальваническая развязка на симисторе. Устройство можно сделать как на слепыше, так и на печатной плате.
С помощью такой простой схемы можно собрать терморегулятор практически для любого котла. Но стоит ли вмешиваться в работу высокотехнологичного оборудования? Решать только владельцу дома. Специалисты не советуют экспериментировать с самодельными устройствами, тем более что на рынке можно подобрать аксессуары к любому котлу.
Дополнительные полезные опции
Некоторые модели термостатов решают только основные задачи, не обладая никакими дополнительными опциями.
Более продвинутые образцы, в дополнение к базовым функциям, способны выполнять некоторые попутные действия, расширяющие возможности и эффективность устройства. Например, помимо контроля комнатной температуры, существуют опции мониторинга погодных условий на улице и внесение поправок в режим обогрева в соответствии с ними.
Кроме того, существуют и другие опции:
- Несколько вариантов теплового режима помещения.
- Программирование индивидуальных настроек.
- Доступ по WiFi в интернет с возможностью удаленного программирования режима.
- Модуль GSM для работы со смартфоном по СМС.
- Защита от несанкционированного изменения режима (блокировка от детей).
- Декоративная подсветка.
- Защита от перегрева или перемерзания.
- Гидрометр с функцией изменения влажности воздуха.
Насколько нужны эти функции — решать владельцу термостата, поскольку они имеются не во всех моделях. Выбирая наиболее подходящий вариант, можно сразу определить список необходимых опций и приобрести нужный образец.
Как правильно установить
Установка прибора не представляет сложности. Основной задачей становится правильный выбор места.
Специалисты рекомендуют располагать термостаты в жилых комнатах, избегая монтажа в коридорах или на кухне.
В противном случае котел начинает обеспечивать микроклимат именно этих участков дома, а температура в комнатах устанавливается с искажениями.
Оптимальной высотой установки считается 1,5 м от пола, вдали от нагревательных приборов, бытовой техники, выделяющей тепло.
ОБРАТИТЕ ВНИМАНИЕ! Необходимо проследить, чтобы в зоне контроля не было сквозняков и обеспечивался ровный и устойчивый приток свежего воздуха.
Как выбрать терморегулятор Бакси
Термостаты и датчики к газовым котлам Baxi производит сама итальянская фирма, поэтому лучше всего выбирать именно их. Если такой возможности нет, необходимо искать термостат, подходящий по параметрам, которые обычно указаны в техпаспортах приборов. Уместно в таких случаях воспользоваться консультацией специалиста, хорошо знакомого с брендом Baxi.
Внимание! Тщательно проверьте совместимость термостата с газовым котлом, для которого он приобретается. Помните, что устройства одной фирмы взаимодействуют друг с другом лучше всего.
При выборе термостата необходимо учитывать, используется ли котёл постоянно или только время от времени. Если в доме стоит недорогая модель агрегата, которая работает редко, то достаточно простого регулятора с минимумом функций.
Какой выбрать
Для работы в связке с котлом Baxi (Бакси) подойдет любая модель термостата, но оптимальным решением станет выбор изделия той же фирмы.
Приборы, созданные одним и тем же производителем, имеют максимальную совместимость и могут продемонстрировать максимальную эффективность работы. Ограничивающим фактором становится стоимость устройства.
Если приобретение дорогих моделей становится проблемой, можно использовать относительно дешевые китайские модели.
Они вполне работоспособны, выполняют поставленную задачу с достаточной точностью.
Единственным недостатком является ненадежность, быстрый выход из строя некоторых приборов.
Рекомендуемые модели:
- Baxi Magictime Plus.
- Salus 091 FLRF.
- Siemens REV13.
- Cewal RQ30.
- Watts MILUX-HYDROSTAT.
Выбирая прибор, надо уточнять перечень его функций и возможностей. Большинство современных изделий обладают весьма широким набором опций, позволяющих создать качественный и уютный микроклимат в доме.
Выбор прибора
К выбору прибора нужно подходить осмысленно. Нередко люди приобретают устройство с немалым количеством опций, которыми они потом никогда не пользуются. Что нужно учитывать? Остановимся на этом более детально.
Выносной термостат может быть проводным или беспроводным.
Наличие провода избавляет от использования батареек, но такое подключение принесет массу других проблем, когда прибор нужно установить в соседнем помещении. Прокладывать провод по стене или сверлить под него сквозное отверстие не лучшее решение для помещения после ремонта (или если в ближайшее время там не планируется выполнять ремонт). Беспроводный датчик не только не требует подключения, но и может быть перенесен в любое другое помещение
Еще до покупки важно знать радиус действия прибора и как он действует через стены. Например, некоторые дешевые датчики надежно работают только в зоне прямой видимости, но при изменении ситуации или при сильном удалении могут потерять возможность передавать сигнал на модуль, установленный возле котла. Избежать некоторых проблем при подключении поможет приобретение прибора той же фирмы, что изготовила и котел.
Котел и термостат одной фирмы
Как уже упоминалось, было бы хорошо, если приобретается прибор под установленный котел одного и того же производителя. Наиболее удачное сочетание получилось у известных брендов Baxi (бакси), Protherm (Протерм) и Vaillant (Вайлант). На иллюстрациях, размещенных ниже, можно увидеть разнообразие этих приборов.
Вайлант
Способ регулировки
Органы управления могут быть:
- в виде кнопок, а все данные отображаются на электронном табло;
- механическое управление подразумевает наличие регулятора с нанесенными на него показателями.
Термостаты могут быть простыми или многофункциональными.
- Простой прибор может лишь поддерживать в помещении заранее заданную в его настройках температуру.
- Программируемый термостат обладает богатым набором функций. Его можно настроить, изменяя параметры котла дистанционно, задав нужные температурные режимы в разное время суток. Также можно установить настройки на каждый день недели.
- Термостат со встроенной функцией гидростата позволит контролировать, поддерживать и изменять микроклимат помещения, меняя уровень влажности.
Технология
Подключение производится при отключенных котле и термостате. Согласно инструкции к обоим устройствам, в плате управления извлекается соответствующая перемычка, а к контактам подключается термостат.
Технологически этот процесс никакой сложности не представляет, но, для неподготовленного человека, опасающегося лезть в сложную электронную начинку оборудования, он может показаться невыполнимым. В таких случаях необходимо пригласить специалиста, который сможет выполнить квалифицированную установку и подключение термостата.
Обычно работу начинают от котла:
- На выключенном агрегате снимают защитный кожух, чтобы получить доступ к плате управления.
- Удаляют перемычку на соответствующих контактах, согласно инструкции.
- Присоединяют к ним концы соединительного провода.
- Провод протягивают до места установки термостата и закрепляют на стене.
- Подключают сам прибор, подключают его к сети электропитания.
- Производят запуск и настройку режима работы.
ВАЖНО! Рекомендуется поручить эти действия специалисту из сервисного центра, иначе возможны конфликтные ситуации и отказ в гарантийном обслуживании.
Рекомендации по эксплуатации
Чтобы отопительная система работала экономно и создавала максимальный комфорт в доме, следует принять во внимание следующие рекомендации:
- если длительный период все домочадцы находятся на работе или на учебе, на это время можно запрограммировать экономичный режим работы;
- надолго уезжая из дома, необходимо установить подогрев на минимум и поставить новые батарейки;
- лучше менять батарейки в программаторе на новые заранее, не дожидаясь, когда они полностью разрядятся;
- желательно подключить к термостату и газовому котлу стабилизатор напряжения.
Терморегулятор – это полезное устройство, которое сэкономит деньги и создаст в доме комфорт и уют. Он облегчит управление газовым котлом и продлит его срок службы.
Как проверить работоспособность прибора
Проверка работоспособности производится после запуска системы и настройки режима работы котла на максимальный КПД.
Затем надо дождаться повышения температуры до наиболее комфортного значения и установить ее в качестве верхнего порога.
В течение часа (иногда требуется больше времени) производят контроль температуры внутреннего воздуха с помощью термометра. Режим работы считается нормальным, если прибор реагирует на падение температуры в пределах 0,5-2°.
